Toyota Hilux (1997-2015) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Toyota Hilux (modelli dal 1997 al 2015), scoprirai dove si trovano i pannelli dei fusibili sia nell’abitacolo che nel vano motore e otterrai informazioni dettagliate sull’assegnazione, il layout e la funzione di ciascun fusibile e relè.

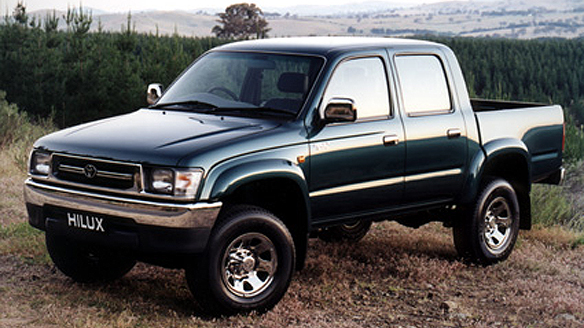

Toyota Hilux (1997-2005) – schema del fusibile
Anno di produzione: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Fusibile accendisigari (presa di alimentazione) nella Toyota Hilux (1997-2005) è il fusibile 2 nel vano fusibili nell’abitacolo.
Vano passeggeri
LHD
RHD
| Fusibile | Descrizione |
| 1 | Gruppo sensore airbag |
| 2 | Relè di controllo ADD |
| 3 | L HD:
Relè di apertura circuito (pompa carburante) |
| 4 | Relè di integrazione |
| 5 | Vano fusibili |
| 6 | L HD:
Relè luci diurne |
| 7 | ECU emissioni (3RZ-F, 1RZ);
Timer riscaldamento pre (Diesel); LHD: ECU motore (2RZ-FE); RHD: ECU motore (M / T) (3RZ-FE, 1RZ-E); RHD: Motore e ECU ECT ( A / T) (3RZ-FE, 1RZ-E). |
| 8 | Amplificatore aria condizionata |
| 9 | L HD:
ECU bloccaggio meccanismo differenziale |
| 10 | ECU ABS |
| 11 | Sensore rilascio BS |
| 12 | R HD: ECU controllo 4WD |
| 13 | R HD:
Vano relè (relè di apertura circuito (pompa carburante)) |
| 14 | R HD:
Relè controllo automatico antenna |
| 15 | RHD:
Australia: blocco connettori; Escluso Australia: supporto connettore. |
| 16 | RHD:
Relè luci anabbaglianti |
Vano fusibili abitacolo
| Fusibile | Amp [A] | Descrizione | |
| 1 | SEAT-HTR | 20 | Riscaldatore sedile |
| 2 | ACC | 15 | Accendisigari;
Orologio; Specchietti retrovisori elettrici; Luci retromarcia; Sistema di bloccaggio cambio. |
| 3 | ECU-B | 7,5 | Luce posteriore antinebbia;
Spia avviso airbag SRS; Sistema luci diurne; Cruise control; Sistema antibloccaggio. |
| 4 | 4WD | 20 | Sistema di controllo ADD;
Sistema di controllo trazione integrale; Sistema di bloccaggio differenziale posteriore. |
| 5 | TURN | 10 | Indicatori di direzione;
Luci di emergenza. |
| 6 | GAUGE | 10 | Indicatori e misuratori;
Luci di emergenza; Cruise control; Antenna elettrica; Sistema di controllo serrature porte; Cambio automatico controllato elettronicamente; Sistema di avviamento; Sistema di carica; Sistema di controllo riscaldatore. |
| 7 | ECU-IG | 15 | Sistema antibloccaggio;
Sistema di bloccaggio cambio. |
| 8 | WIPER | 20 | Spazzole e lavavetri parabrezza |
| 9 | IGN | 10 | Spia avviso scarica;
Sistema airbag SRS; Sistema di iniezione carburante multipoint; Sistema di iniezione carburante multipoint sequenziale. |
| 10 | POWER | 30 | Finestrini elettrici;
Sistema di controllo serratura elettrica porte. |
| Relè | |||
| R1 | Relè di integrazione | ||
| Numero | Descrizione |
| R1 | Clacson |
| R2 | Relè indicatori di direzione |
| R3 | Relè di potenza |
| R4 | Deumidificatore |
Vano relè abitacolo (RHD)
| Numero | Descrizione |
| R1 | Pompa carburante (apertura circuito) |
Camera motore
| Numero | Descrizione |
| 1 | Vano fusibili (benzina, LHD Diesel) |
| 2 | Vano relè n. 1 (LHD Diesel) |
| 3 | Vano relè n. 2 |
| 4 | Vano fusibili (RHD Diesel) |
| 5 | Vano relè n. 1 (RHD) |
| 6 | Vano relè n. 3 (LHD) |
| 7 | Relè pulizia fari (LHD) |
| 8 | Vano relè n. 3 (RHD) |
| 9 | Vano relè n. 4 (Israele) |
Vano fusibili camera motore (tipo 1)
| Fusibile | Amp [A] | Descrizione | |
| 1 | – | – | – |
| 2 | DEFOG | 15 | Deumidificatore lunotto posteriore |
| 3 | STOP | 10 | Luci di stop |
| 4 | ALT-S | 7,5 | Sistema di carica |
| 5 | – | – | – |
| 6 | OBD | 7,5 | Benzina:
Sistema diagnostico di bordo |
| AM2 | 20 | Diesel:
Sistema di iniezione carburante multipoint; Sistema di iniezione carburante multipoint sequenziale. |
|
| 7 | EFI | 15 | Sistema di iniezione carburante multipoint;
Sistema di iniezione carburante multipoint sequenziale. |
| 8 | HORN | 15 | Clacson;
Luci di emergenza. |
| 9 | DOME | 15 | Sistema audio auto;
Antenna elettrica; Illuminazione interna; Orologio; Luce accensione; Illuminazione personale; Illuminazione aggiuntiva porte. |
| AM2 | 10 | Sistema di iniezione carburante multipoint;
Sistema di iniezione carburante multipoint sequenziale. |
|
| 10 | TAIL | 10 | Luci posteriori;
Illuminazione targa; Luci di stop; Sistema di aria condizionata; Sistema audio; Orologio; Accendisigari; Illuminazione cruscotto. |
| 11 | – | – | – |
| 12 | AC | 10 | Sistema di aria condizionata |
| 13 | STA | 7,5 | Sistema di iniezione carburante multipoint;
Sistema di iniezione carburante multipoint sequenziale; Sistema di avviamento; Indicatori e misuratori. |
| 14 | HEAD (RH) | 10 | Faro destro |
| 15 | HEAD (LH) | 10 | Faro sinistro |
| 16 | HEAD (LO RH) | 10 | Faro destro (luce anabbagliante) |
| 17 | HEAD (LO LH) | 10 | Faro sinistro (luce anabbagliante) |
| 18 | ABS | 60 | Benzina: sistema antibloccaggio |
| GLOW, ABS | 80 | Gasolio:
Sistema di preriscaldamento motore; Sistema antibloccaggio. |
|
| 19 | ALT | 80 | 45A, 55A:
Fusibili “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” e “ALT-S”. |
| 100 | 70A:
Fusibili “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” e “ALT-S”. |
||
| 20 | HEATER | 50 | Sistema di aria condizionata |
| 21 | AM1 | 40 | Interruttore accensione;
Sistema di avviamento; Relè pulizia fari; Riscaldatore carburante; “ECU-B”, “GAUGE” “POWER”. |
| 22 | AM2 | 30 | Chiave di accensione |
| RELÈ | |||
| R1 | Resistenza | ||
| R2 | Luci posteriori (TAIL) | ||
| R3 | Fari (HEAD) | ||
| R4 | Riscaldatore | ||
| R5 | Motorino di avviamento | ||
| R6 | (EFI) | ||
Vano fusibili camera motore (tipo 2)
| Fusibile | Amp [A] | Descrizione | |
| 1 | – | – | – |
| 2 | HEAD (RH) | 10 | Faro destro |
| 3 | HEAD (LH) | 10 | Faro sinistro |
| 4 | HEAD (RL) | 10 | Faro destro (luce anabbagliante) |
| 5 | HEAD (LL) | 10 | Faro sinistro (luce anabbagliante) |
| 6 | TAIL | 10 | Luci posteriori, illuminazione targa |
| 7 | STA | 7,5 | Sistema di iniezione carburante multipoint;
Sistema di iniezione carburante multipoint sequenziale; Sistema di avviamento; Indicatori e misuratori. |
| 8 | A / C | 10 | Sistema di aria condizionata |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | HORN | 15 | Clacson |
| 15 | DOME | 15 | Sistema audio;
Illuminazione interna; Orologio; Illuminazione personale; Illuminazione aggiuntiva porte; Sistema luci diurne; Indicatori e misuratori. |
| 16 | OBD | 7,5 | Sistema diagnostico di bordo |
| 17 | EFI | 15 | 2RZ-FE, 3RZ-FE:
Sistema di iniezione carburante multipoint; Sistema di iniezione carburante multipoint sequenziale. |
| ECD | 15 | 1KZ-TE, 5L-E:
Sistema di iniezione carburante multipoint; Sistema di iniezione carburante multipoint sequenziale |
|
| AM2 | 20 | Gasolio:
Sistema di accensione; Sistema di iniezione carburante multipoint; Sistema di iniezione carburante sequenziale. |
|
| 18 | ALT − S | 7,5 | Sistema di carica |
| 19 | DEFOG | 15 | Deumidificatore lunotto posteriore |
| 20 | STOP | 20 | Luci di stop |
| 21 | – | – | – |
| 22 | ABS | 60 | Benzina:
Sistema antibloccaggio |
| GLOW, ABS | 80 | Gasolio:
Sistema di preriscaldamento motore; Sistema antibloccaggio. |
|
| 23 | ALT | 80 | 45A, 55A: Fusibili “ABS”, “AM1”, “STA”,
“ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER” “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” e “ALT-S”. |
| 100 | 70A:
Fusibili “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” e “ALT-S”. |
||
| 24 | HEATER | 50 | Tutti gli elementi nel fusibile “AC” |
| 25 | AM1 | 40 | Sistema di avviamento |
| 26 | CDS FAN | 30 | Ventilatore elettrico di raffreddamento |
| 27 | AM2 | 30 | Sistema di accensione;
Sistema di iniezione carburante multipoint; Sistema di iniezione carburante sequenziale. |
| 28 | – | – | – |
| Relè | |||
| R1 | Benzina:
Motorino di avviamento. |
||
| R2 | Riscaldatore | ||
| R3 | Ventilatore elettrico di raffreddamento (CDS FAN) | ||
| R4 | Luci posteriori (TAIL) | ||
| R5 | – | ||
| R6 | – | ||
| R7 | Unità di controllo motore (EFI);
Unità di controllo motore (ECD). |
||
| R8 | Faro (HEAD) | ||
| R9 | Resistenza | ||
Vano relè camera motore n. 1
| Relè | Descrizione |
| R1 | Motorino di avviamento (ST) |
| R2 | Sistema di preriscaldamento (SUB GLW) |
Vano relè camera motore n. 2
| Relè | Descrizione |
| R1 | Dim-Dip n. 3 |
| R2 | Dim-Dip n. 2 |
Vano relè camera motore n. 3
| Relè | Descrizione |
| R1 | Ventilatore elettrico di raffreddamento (CDS FAN) |
| R2 | Ventilatore elettrico di raffreddamento (CDS FAN n. 2) |
Vano relè camera motore n. 4
| Relè | Descrizione |
| R1 | Sistema antibloccaggio (motore ABS) |
| R2 | Sistema antibloccaggio (elettromagnete ABS) |
Toyota Hilux (2004-2015) – schema del fusibile
Anno di produzione: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Fusibile accendisigari (presa di alimentazione) in Toyota Hilux (2004-2015) è il fusibile 9 nel quadro fusibili nell’abitacolo.
Abitacolo
LHD
RHD
| Fusibile | Descrizione |
| 1 | Amplificatore aria condizionata (con climatizzatore);
Amplificatore viscoso (senza climatizzatore). |
| 2 | Quadro fusibili / relè integrativo |
| 3 | Amplificatore chiave transponder |
| 4 | ECU controllo 4WD (blocco del differenziale posteriore) |
| 5 | LHD:
Relè luci posteriori (agosto 2006 – giugno 2011) |
| 6 | LHD:
Relè luci diurne |
| 7 | Indicatori di direzione |
| 8 | Relè frizione magnetica |
| 9 | LHD:
Relè luci posteriori (prima di agosto 2006); LHD: Relè luci posteriori antinebbia (da agosto 2006). |
| 10 | Connettore di connessione |
| 11 | LHD:
Relè luci posteriori (da giugno 2011) |
| 12 | Relè riscaldatore PTC (n. 2P) |
| 13 | Relè riscaldatore PTC (n. 1) |
| 14 | ECU motore |
| 15 | Ricevitore controllo porte |
| 16 | ECU con avviso antifurto |
| 17 | ECU controllo 4WD |
| 18 | Quadro relè (da giugno 2011) |
| 19 | Quadro relè (prima di giugno 2011) |
| 20 | Controllore motore turbo |
| 21 | ECU controllo cambio |
| 22 | Controllo blocco cambio ECU |
| 23 | Unità controllo aria condizionata |
| 24 | Supporto montaggio sensore airbag |
| 25 | RHD:
Relè luci posteriori |
| 26 | RHD:
Relè luci posteriori antinebbia |
Quadro fusibili abitacolo
| Fusibile | Amp [A] | Descrizione | |
| 1 | INJ | 15 | Impianto di iniezione multipoint;
Impianto di iniezione multipoint sequenziale. |
| 2 | OBD | 7,5 | Sistema di diagnostica a bordo |
| 3 | STOP | 10 | Luci di stop;
Luce di stop alta; Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale; ABS; TRC; VSC; Sistema di controllo blocco cambio. |
| 4 | TAIL | 10 | Illuminazione cruscotto;
Fari anteriori antinebbia; Sistema di controllo livello fari anteriori; Luci di posizione anteriori; Luci posteriori; Illuminazione targa; Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale; Display informativo; Sistema luci diurne; Sistema automatico fari. |
| 5 | PWR OUT | 15 | Presa di alimentazione |
| 6 | ST | 7,5 | Impianto di avviamento;
Indicatori e misuratori; Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale. |
| 7 | A / C | 10 | Sistema di aria condizionata |
| 8 | MET | 7,5 | Indicatori e misuratori e sistema DPF |
| 9 | CIG | 15 | Accendisigari |
| 10 | ACC | 7,5 | Sistema audio;
Presa elettrica; Orologio; Sistema di controllo alimentazione specchio retrovisore; Sistema di controllo blocco cambio; Display informativo. |
| 11 | IGN | 7,5 | Impianto di iniezione multipoint;
Impianto di iniezione multipoint sequenziale; Airbag SRS; Pompa carburante. |
| 12 | WIP | 20 | Terra e spruzzatore parabrezza |
| 13 | ECU-IG & GAUGE | 10 | Aria condizionata;
Sistema di carica; Blocco differenziale posteriore; ABS; TRC; VSC; Luci di emergenza; Indicatori di direzione; Luci retromarcia; Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale; Sistema di controllo blocco cambio; Sbrinatore lunotto posteriore; Fari; Interruttori aggiuntivi porte; Chiusura elettrica porte; Sistema di controllo remoto senza fili; Sensore di sterzata; Sistema luci diurne; Cruise control; Spruzzatori fari; Riscaldatori sedili; Sbrinatori specchietti esterni; Display informativo; Luce di avviso cintura passeggero. |
| Fusibile | Amp [A] | Descrizione | |
| 1 | AM1 | 40 | Sistema di blocco differenziale posteriore,
ABS, TRC, VSC, Fusibili “ACC”, “CIG”, “ECU-IG & GAUGE” “WIP”. |
| 2 | IG1 | 40 | Fusibili “PWR”, “S-HTR”, “4WD”,
“DOOR”, “DEF” e “MIR HTR”. |
| Relè | |||
| R1 | Presa di alimentazione (PWR OUT) | ||
| R2 | Riscaldatore (HTR) | ||
| R3 | Relè integrativo | ||
Quadro relè abitacolo (prima di giugno 2011)
| Fusibile | Amp [A] | Descrizione | |
| 1 | DOOR | 25 | Sistema elettrico chiusura porte;
Finestrini elettrici. |
| 2 | DEF | 20 | Sbrinatore lunotto posteriore;
Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale. |
| 3 | S-HTR | 15 | Riscaldatori sedili |
| 4 | 4WD | 20 | Blocco differenziale posteriore;
ABS; TRC; VSC. |
| 5 | PWR | 30 | Finestrini elettrici |
| Relè | |||
| R1 | Accensione (IG1) | ||
| R2 | Sbrinatore lunotto posteriore (DEF) | ||
Quadro relè abitacolo (da giugno 2011)
| Fusibile | Amp [A] | Descrizione | |
| 1 | MIR HTR | 15 | Prima di novembre 2011:
Sbrinatori specchietto retrovisore esterno |
| DOOR | 25 | Da novembre 2011:
Sistema chiusura porte e finestrini elettrici |
|
| 2 | DOOR | 25 | Prima di novembre 2011:
Sistema chiusura porte e finestrini elettrici |
| DEF | 20 | Da novembre 2011:
Sbrinatore lunotto posteriore; Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale. |
|
| 3 | DEF | 20 | Prima di novembre 2011:
Sbrinatore lunotto posteriore; Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale. |
| S-HTR | 15 | Da novembre 2011:
Riscaldatori sedili |
|
| 4 | S-HTR | 15 | Prima di novembre 2011:
Riscaldatori sedili |
| 4WD | 20 | Da novembre 2011:
Blocco differenziale posteriore; ABS; TRC; VSC. |
|
| 5 | 4WD | 20 | Prima di novembre 2011:
Blocco differenziale posteriore; ABS; TRC; VSC. |
| MIR HTR | 15 | Da novembre 2011:
Sbrinatori specchietti retrovisori esterni |
|
| Relè | |||
| R1 | Sbrinatori specchietto retrovisore esterno (MIR HTR) | ||
| R2 | Accensione (IG1) | ||
| R3 | Sbrinatore lunotto posteriore (DEF) | ||
Camera del motore
LHD
RHD
| Numero | Descrizione |
| 1 | Quadro fusibili |
| 2 | ECU controllo slittamento con attuatore |
| 3 | Relè controllo spruzzatore fari |
| 4 | Controllore candele di accensione |
| 5 | 2TR-FE:
Controllore iniezione aria RHD: Controllore iniettore (EDU) LHD: Controllore iniettore (EDU) |
| 6 | RHD: 1KD-FTV e 2KD-FTV (con DPF): Controllore iniettore (EDU)LHD: 1KD-FTV e 2KD-FTV (senza DPF): Controllore iniettore (EDU) |
Quadro fusibili camera del motore
A
1TR-FE, 2TR-FE, 1GR-FE
1KD-FTV senza DPF, 2KD-FTV senza DPF, 5L-E
1KD-FTV con DPF, 2KD-FTV con DPF
| Fusibile | Amp [A] | Descrizione | |
| 1 | – | 25 | Fusibile di riserva |
| 2 | – | 15 | Fusibile di riserva |
| 3 | – | 10 | Fusibile di riserva |
| 4 | FOG | 7,5 | Europa, Marocco:
da agosto 2012 a agosto 2013: Fari anteriori antinebbia Da agosto 2013: Fari anteriori antinebbia |
| 15 | Prima di agosto 2013:
Fari anteriori antinebbia; Eccezione per Europa e Marocco: Da agosto 2012 a agosto 2013: Fari anteriori antinebbia. |
||
| 5 | HORN | 10 | Clacson |
| 6 | EFI | 25 | Impianto di iniezione multipoint;
Impianto di iniezione multipoint sequenziale. |
| 7 | – | – | – |
| 8 | H-LP RL | 20 | Prima di giugno 2011:
Faro destro (basso) |
| 15 | Da giugno 2011:
Faro destro (basso) |
||
| 9 | H-LP LL | 20 | Prima di giugno 2011:
Faro sinistro (basso) |
| 15 | Da giugno 2011:
Faro sinistro (basso) |
||
| 10 | H-LP RH | 20 | Prima di giugno 2011:
Faro destro (alto) e faro destro (basso) |
| 15 | Da giugno 2011:
Faro destro (alto) e faro destro (basso) |
||
| 11 | H-LP LH | 20 | Prima di giugno 2011:
Faro sinistro (alto) e faro sinistro (basso) |
| 15 | Da giugno 2011:
Faro sinistro (alto) e faro sinistro (basso) |
||
| 12 | EFI NO.2 | 10 | Impianto di iniezione multipoint;
Impianto di iniezione multipoint sequenziale. |
| 13 | ECU-IG NO.2 | 10 | Impianto di iniezione multipoint;
Impianto di iniezione multipoint sequenziale. |
| 14 | ECU-B | 7,5 | Prima di agosto 2008:
Interruttori aggiuntivi porte; Sistema chiusura elettrica; Sistema di controllo remoto senza fili; Sensore di sterzata; Fari |
| 10 | Da agosto 2008:
Interruttori aggiuntivi porte; Sistema chiusura elettrica; Sistema di controllo remoto senza fili; Sensore di sterzata; Fari |
||
| 15 | RAD | 15 | Prima di agosto 2013:
Sistema audio |
| 20 | Da agosto 2013:
Sistema audio |
||
| 16 | DOME | 7,5 | Luci interne;
Luce interruttore motore; Illuminazione personale; Indicatori e misuratori; Orologio; Display informativo; Sistema di controllo remoto senza fili; Sistema luci diurne; Fari antinebbia. |
| 17 | A / F | 20 | Sistema di controllo emissioni |
| 18 | ETCS | 10 | Impianto di iniezione multipoint;
Impianto di iniezione multipoint sequenziale; Sistema di controllo elettrico acceleratore. |
| 19 | ALT-S | 7,5 | Sistema di carica |
| 20 | TURN-HAZ | 15 | Luci di emergenza;
Indicatori di direzione. |
| 21 | – | – | – |
| 22 | ECU-B NO.2 | 7,5 | Sistema di aria condizionata |
| 23 | DCC | 30 | Fusibili “ECU-B”, “DOME” e “RAD” |
| 24 | PTC NO.1 | 50 | Riscaldatore elettrico |
| 25 | H-LP CLN | 30 | Prima di giugno 2011:
Pulizia fari |
| PWR SEAT | 30 | Sedile elettrico | |
| 26 | PTC NO.2 | 50 | Europa:
da agosto 2010 a giugno 2011 (senza aria condizionata automatica): Riscaldatore elettrico Da giugno 2011: Riscaldatore elettrico |
| 30 | Europa:
Prima di giugno 2011 (con aria condizionata automatica): Riscaldatore elettrico; Prima di agosto 2010 (senza aria condizionata automatica): Riscaldatore elettrico; Australia: Riscaldatore elettrico. |
||
| 27 | ABS NO.1 | 40 | Prima di agosto 2008:
ABS, TRC e VSC |
| H-LP CLN | 40 | Da giugno 2011:
Pulizia fari |
|
| 28 | FR HTR | 40 | Prima di agosto 2009:
Sistema di aria condizionata; Fusibile “A / C”. |
| 50 | Da agosto 2009:
Sistema di aria condizionata; Fusibile “A / C”. |
||
| 29 | ABS NO.2 | 30 | ABS, TRC e VSC |
| 30 | ABS NO.1 | 40 | Da agosto 2008:
ABS, TRC e VSC |
| 31 | ALT | 100 | Sistema di carica;
Fusibili “PWR SEAT”, “HLP CLN”, “FR HTR”, “AM1”, “IG1”, “PTC n. 1”, “PTC n. 2”, “PWR OUT”, “STOP”, “TAIL” e “OBD”. |
| 32 | GLOW | 80 | Impianto di preriscaldamento motore |
| 33 | BATT P / I | 50 | Fusibili “FOG”, “HORN” e “EFI” |
| 34 | AM2 | 30 | Motorino di avviamento;
Fusibili “ST”, “IGN”, “INJ” e “MET”. |
| 35 | MAIN | 40 | Fusibili “H-LP RH”, “H-LP LH”, “H-LP RL” e
“H-LP LL” |
| 36 | A / PUMP | 50 | Impianto di iniezione multipoint;
Impianto di iniezione multipoint sequenziale. |
| Relè | |||
| R1 | Dimmer (DIM) | ||
| R2 | Faro (H-LP) | ||
| A | |||
| R1 | Motorino di avviamento (ST) | ||
| R2 | 1TR-FE, 2TR-FE, 1GR-FE:
Sensore rapporto aria-carburante (A / F); 1KD-FTV senza DPF, 2KD-FTV senza DPF, 5L-E: Impianto di preriscaldamento motore (GLOW); 1KD-FTV con DPF, 2KD-FTV con DPF: c Sensore rapporto aria-carburante (A / F). |
||
| R3 | 1TR-FE, 2TR-FE, 1GR-FE:
Pompa carburante (F / PMP) 1KD-FTV con DPF, 2KD-FTV con DPF: – |
||
Toyota Hilux (2014) – schema del box fusibili
Anno di produzione: 2014.
Fusibile accendisigari (presa di alimentazione) nella Toyota Hilux (2014) è il fusibile 10 nel box fusibili sul cruscotto (lato conducente – parte anteriore).
Box fusibili nel vano motore
| Fusibile | Amper | Circuito | |
| 1 | SPARE | 25 | Fusibile di riserva |
| 2 | SPARE | 15 | Fusibile di riserva |
| 3 | SPARE | 10 | Fusibile di riserva |
| 4 | FOG | 7,5 | Fari fendinebbia anteriori |
| 5 | HORN | 10 | Clacson |
| 6 | EFI | 25 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante sequenziale multipoint. |
| 7 | PTC NO.1 | 50 | Riscaldatore elettrico |
| 8 | PWR SEAT | 30 | Sedia elettrica |
| 9 | PTC NO.2 | 50 | Riscaldatore elettrico |
| 10 | RR CLR * 1 | 40 | Circuito mancante |
| H-LP CLN * 2 | 40 | Prodotti per la pulizia dei fari | |
| 11 | FR HTR | 50 | Climatizzazione, aria condizionata |
| 12 | ABS NO.2 | 30 | ABS, TRC, VSC |
| 13 | ABS NO.1 | 40 | ABS, TRC, VSC |
| 14 | ALT | 100 | Sistema di carica;
PWR SEAT, RR CLR, H-LP CLN, FR HTR, AM1, IG1, PTC NO.1, PTC NO.2, PWR OUT, STOP, TAIL, OBD |
| 15 | GLOW | 80 | Sistema di preriscaldamento del motore |
| 16 | BATT P / I | 50 | FOG, HORN, EFI |
| 17 | AM2 | 30 | Motorino di avviamento,
ST, IGN, INJ, MET |
| 18 | MAIN | 40 | H-LP RH, H-LP LH,
H-LP RL, H-LP LL |
| 19 | A / PUMP | 50 | Sistema di controllo delle emissioni |
| 20 | H-LP RL | 15 | Faro destro (luce anabbagliante) |
| 21 | H-LP LL | 15 | Faro sinistro (luce anabbagliante) |
| 22 | H-LP RH | 15 | Faro destro (luce abbagliante), destro (luce anabbagliante) |
| 23 | H-LP LH | 15 | Faro sinistro (luce abbagliante), faro sinistro (luce anabbagliante) |
| 24 | EFI No.2 | 10 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante sequenziale multipoint. |
| 25 | ECU-IG-NO.2 | 10 | Sistema di carica;
Aria condizionata; ABS; VSC; Lavalampade dei fari. |
| 26 | ECU-B | 10 | Interruttori delle tende nelle porte;
Sistema di chiusura elettrica; Sistema di controllo remoto senza fili; Sensore di sterzata; Fari. |
| 27 | RAD | 20 | Sistema audio |
| 28 | DOME | 7,5 | Illuminazione interna;
Lampada dell’interruttore del motore; Illuminazione personale; Indicatori e misuratori; Orologio; Display informativo; Sistema di controllo remoto senza fili; Sistema di luci diurne; Faro fendinebbia. |
| 29 | A / F | 20 | Sistema di controllo delle emissioni |
| 30 | ETCS | 10 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante sequenziale multipoint. |
| 31 | ALT-S | 7,5 | Sistema di carica |
| 32 | TURN-HAZ | 15 | Luci di emergenza e indicatori di direzione |
| 33 | SIREN | 7,5 | SIRENA |
| 34 | ECU-B No.2 | 7,5 | Sistema di climatizzazione |
| 35 | DCC | 30 | ECU-B, COPPA, RAD |
| * 1: Per i modelli TGN26L-PRMDK e KUN25L-PRMDH * 3 * 2: Ad eccezione dei modelli TGN26L-PRMDK e KUN25L-PRMDH * 3 * 3: Il codice del modello è indicato sull’etichetta o sulla targa del produttore. |
|||
Box fusibili nel cruscotto (lato conducente) – parte anteriore
| Fusibile | Amp [A] | Descrizione | |
| 1 | PWR OUT | 15 | Presa di alimentazione |
| 2 | TAIL | 10 | Illuminazione del cruscotto;
Fari fendinebbia anteriori; Sistema di controllo del livello dei fari anteriori; Luci di posizione anteriori; Luci posteriori; Illuminazione della targa; Sistema di iniezione di carburante multipoint; Sistema di iniezione di carburante sequenziale multipoint; Display informativo; Sistema di luci diurne; Sistema automatico dei fari. |
| 3 | STOP | 10 | Luci di stop;
Luce di stop alta; Sistema di iniezione di carburante multipoint; Sistema di iniezione di carburante sequenziale multipoint; ABS; TRC; VSC; Sistema di controllo del bloccaggio del cambio. |
| 4 | OBD | 7,5 | Sistema di diagnostica di bordo |
| 5 | INJ | 15 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante sequenziale multipoint. |
| 6 | ECU-IG & GAUGE | 10 | Aria condizionata;
Sistema di carica; Blocco del differenziale posteriore; ABS; TRC; VSC; Luci di emergenza; Indicatori di direzione; Luci di retromarcia; Sistema di iniezione di carburante multipoint; Sistema di iniezione di carburante sequenziale multipoint; Sistema di controllo del bloccaggio del cambio; Sbrinatore del lunotto posteriore; Fari; Interruttori aggiuntivi delle porte; Chiusura elettrica delle porte; Sistema di controllo remoto senza fili; Sensore di sterzata; Sistema di luci diurne; Cruise control; Lavalampade dei fari; Riscaldatori dei sedili; Sbrinatori degli specchietti esterni; Display informativo; Lampada di avviso per la cintura di sicurezza del passeggero. |
| 7 | WIP | 20 | Spazzola e lavavetri del parabrezza |
| 8 | IGN | 7,5 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante sequenziale multipoint; Airbag SRS; Pompa del carburante. |
| 9 | ACC | 7,5 | Sistema audio;
Presa elettrica; Orologio; Sistema di controllo dell’alimentazione dello specchietto retrovisore; Sistema di controllo del bloccaggio del cambio; Display informativo. |
| 10 | CIG | 15 | Accendisigari |
| 11 | MET | 7,5 | Indicatori e misuratori e sistema DPF |
| 12 | A / C | 10 | Sistema di climatizzazione |
| 13 | ST | 7,5 | Sistema di avviamento;
Indicatori e misuratori; Sistema di iniezione di carburante multipoint; Sistema di iniezione di carburante sequenziale multipoint. |
Box fusibili nel cruscotto (lato conducente) – parte posteriore
| Fusibile | Amp [A] | Descrizione | |
| 1 | AM1 | 40 | Sistema di bloccaggio posteriore del differenziale;
ABS, TRC, VSC, ACC, CIG, ECU-IG & GAUGE WIP |
| 2 | IG1 | 40 | Fusibili PWR, S-HTR, 4WD, DOOR, DEF e MIR HTR |
Box fusibili nel cruscotto (lato passeggero)
| Fusibile | Amp [A] | Descrizione | |
| 1 | MIR-HTR | 15 | Sbrinatori dello specchietto retrovisore esterno |
| 2 | 4WD | 20 | Blocco posteriore del differenziale,
ABS, TRC e VSC. |
| 3 | S-HTR | 15 | Riscaldatori dei sedili |
| 4 | DEF | 20 | Sbrinatore del lunotto posteriore;
Sistema di iniezione di carburante multipoint; Sistema di iniezione di carburante sequenziale multipoint. |
| 5 | DOOR | 25 | Sistema di chiusura elettrica delle porte;
Finestrini elettrici. |
| 6 | PWR | 30 | Finestrini elettrici |
