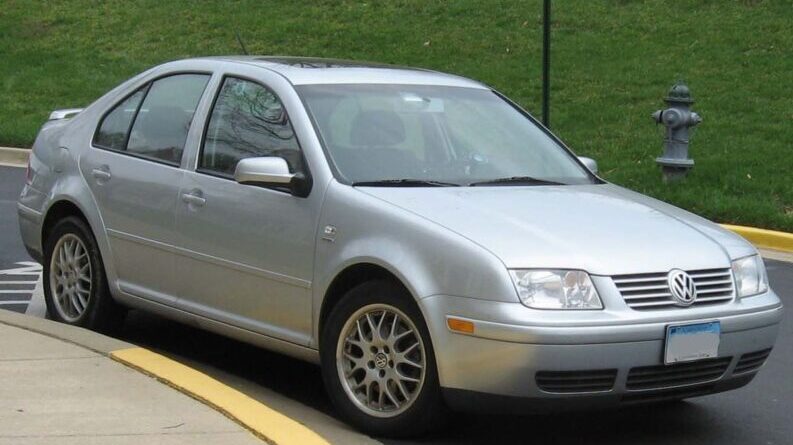

Volkswagen Jetta IV (1997-2003) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen Jetta IV (1997–2003), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.
Volkswagen Jetta IV – schema della scatola dei fusibili
Anno di produzione: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Jetta IV è il fusibile 41 nella scatola dei fusibili nel compartimento passeggeri.
Comparto passeggeri
| Numero | Amperaggi [A] | Descrizione |
| 1 | 10 | Riscaldatori degli ugelli dei tergicristalli;
Illuminazione del vano portaoggetti; Modulo di controllo del sedile con memoria. |
| 2 | 10 | Interruttore delle luci di emergenza |
| 3 | 5 | Relè della luce antinebbia;
Dimmer per l’illuminazione del cruscotto. |
| 4 | 5 | Luce della targa |
| 5 | 7,5 | Sistema di comfort;
Cruise control; Climatronic; Aria condizionata; Moduli di controllo dei sedili riscaldati; Specchietto retrovisore interno automatico giorno/notte; Modulo di controllo del volante multifunzionale; Unità di controllo nel volante. |
| 6 | 5 | Chiusura centralizzata |
| 7 | 10 | Luci di retromarcia,
Sensore di velocità del veicolo (VSS) |
| 8 | – | aperto |
| 9 | 5 | Sistema antibloccaggio (ABS) |
| 10 | 10 | Modulo di controllo del motore (ECM):
motore a benzina. |
| 5 | Modulo di controllo del motore (ECM):
motore diesel (anno 2000) |
|
| 11 | 5 | Set di indicatori;
Elettromagnete per il blocco del cambio. |
| 12 | 7,5 | Alimentazione della presa di dati (DLC) |
| 13 | 10 | Luci di stop posteriori |
| 14 | 10 | Illuminazione interna;
Chiusura centralizzata. |
| 15 | 5 | Set di indicatori;
Modulo di controllo della trasmissione (TCM). |
| 16 | 10 | Frizione dell’aria condizionata;
Pompa di circolazione del liquido refrigerante. |
| 17 | – | aperto |
| 18 | 10 | Luce abbagliante destra |
| 19 | 10 | Luce abbagliante sinistra |
| 20 | 15 | Luce anabbagliante destra |
| 21 | 15 | Luce anabbagliante sinistra |
| 22 | 5 | Luci di posizione a destra;
Indicatore a destra. |
| 23 | 5 | Luci di posizione a sinistra;
Indicatore laterale a sinistra. |
| 24 | 20 | Pompa del tergicristallo per entrambi i vetri;
Motore del tergicristallo del parabrezza. |
| 25 | 25 | Ventola dell’aria fresca;
Climatronic. |
| 26 | 25 | Deumidificatore del vetro posteriore |
| 27 | 15 | Motore del tergicristallo posteriore |
| 28 | 15 | Pompa del carburante (FP) |
| 29 | 15 | Modulo di controllo del motore (ECM):
motore a benzina. |
| 10 | Modulo di controllo del motore (ECM):
motore diesel. |
|
| 30 | 20 | Modulo di controllo del tetto apribile elettrico |
| 31 | 20 | Modulo di controllo della trasmissione (TCM) |
| 32 | 10 | Iniettori: motore a benzina |
| 15 | Iniettori: motore diesel | |
| 33 | 20 | Spruzzatori dei fari |
| 34 | 10 | Elementi di controllo del motore |
| 35 | 30 | Presa di alimentazione 12 V (nel bagagliaio) |
| 36 | 15 | Luci antinebbia |
| 37 | 10 | Terminale (86S) nella radio;
Set di indicatori. |
| 38 | 15 | Chiusura centralizzata
(con finestre elettricamente azionate); Illuminazione del bagagliaio; Porta del pilota/tanica del carburante; Motore per sbloccare il coperchio posteriore. |
| 39 | 15 | Luci di emergenza |
| 40 | 20 | Clacson a due toni |
| 41 | 15 | Accendino |
| 42 | 25 | Radio |
| 43 | 10 | Elementi di controllo del motore |
| 44 | 15 | Sedili riscaldati |
Schema dei fusibili nel supporto del fusibile / batteria:
| Numero | Amperaggi [A] | Descrizione |
| S162 | 50 | Candeletta (liquido refrigerante) |
| S163 | 50 | Relè della pompa del carburante (FP);
Relè delle candelette. |
| S164 | 40 | Modulo di controllo della ventola di raffreddamento (FC);
Ventola di raffreddamento. |
| S177 | 90/110 | Generatore (GEN) |
| 120/150 | ||
| S178 | 30 | ABS (pompa idraulica) |
| S179 | 30 | ABS |
| S180 | 30 | Ventola del liquido refrigerante |
