Volkswagen LT (1996-2006) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen LT (1996–2006), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.
Volkswagen LT – schema del quadro fusibili
Anno di produzione: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen LT è il fusibile 8 (20A) nel quadro fusibili sul cruscotto.
Quadro fusibili del cruscotto
Si trova sotto il tubo dello sterzo dietro il coperchio protettivo.
| Nr | Descrizione |
| 1 | Faro posteriore destro e luce di posizione destra – 15 A. |
| 2 | Fari abbaglianti del proiettore destro – 15 A. |
| 3 | Faro abbagliante del proiettore sinistro, lampadina di segnalazione – 15 A. |
| 4 | Fari di retromarcia – 15 A. |
| 5 | Fari stop – 15 A. |
| 6 | Motore del tergicristallo – 20 A. |
| 7 | Vetro posteriore riscaldato, segnale – 15 A. |
| 8 | Fari, accendisigari , autoradio – 20 A. |
| 9 | Orologio, luci di emergenza, luci di sosta – 20 A. |
| 10 | Illuminazione del cruscotto;
Illuminazione della targa; Luci diurne – 15 A. |
| 11 | Faro posteriore sinistro e luce di posizione sinistra – 15 A. |
| 12 | Faro anabbagliante del proiettore destro – 15 A. |
| 13 | Faro anabbagliante sinistro – 15 A. |
| 14 | Faro antinebbia, faro posteriore antinebbia – 15 A. |
| 15 | Autoradio – 15 A, |
| 16 | Riserva |
| 17 | Riserva |
| 18 | Riserva |
I singoli relè possono trovarsi sotto questo quadro fusibili.

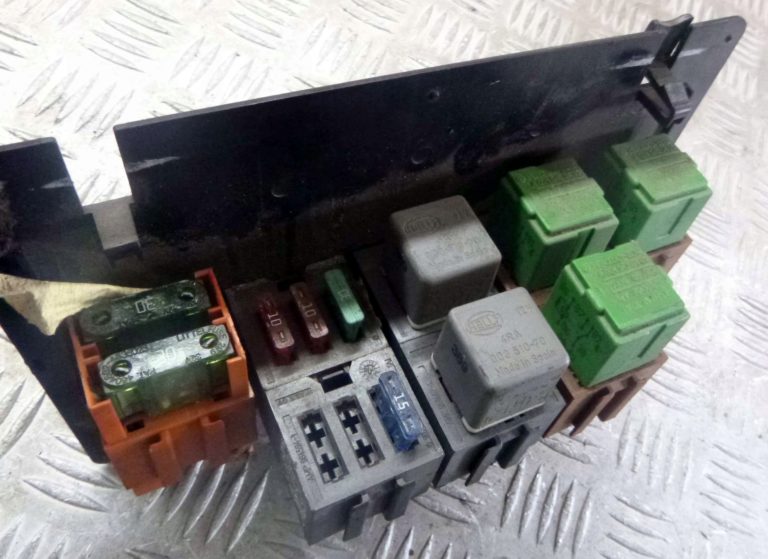

Quadro sotto il sedile
Un relè aggiuntivo e un quadro fusibili si trovano sotto il sedile anteriore del passeggero.
Possono essere presenti i seguenti elementi:
- Ventilatore del riscaldatore – 30 A
- Riscaldamento del vetro posteriore – 30 A
- Riscaldatore autonomo – 25 A
- Finestrini elettrici – 25 A
- Controllore ABS – 10 A
- Chiusura centralizzata – 15 A
- Specchietti elettrici – 10 A
- Pompa carburante – 30 A
- Relè aggiuntivo della batteria – 15 A
- Relè indicatori di direzione del rimorchio – 10 A
- Blocco del differenziale – 15 A
- Presso 12 V – 20 A
- Climatizzatore – 10 A
- Sedili riscaldati – 15 A
Nella camera del motore può trovarsi un’unità aggiuntiva nella zona della batteria, con elementi responsabili per il riscaldamento, candele di preriscaldamento, riscaldamento dei filtri, ecc.
