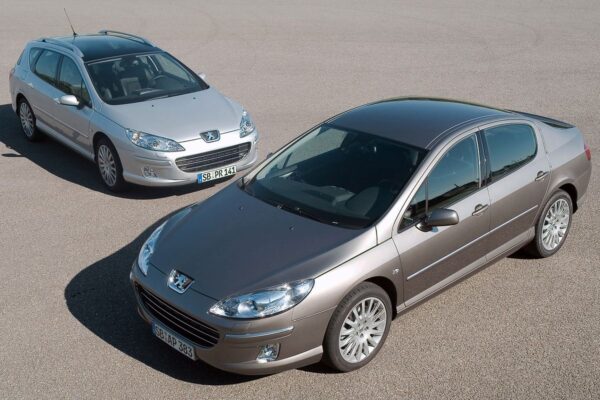

Peugeot 407 (2004-2011) – scatola dei fusibili

Luca Moretti

In questo articolo, troverai i diagrammi della scatola dei fusibili della Peugeot 407 (2004–2011), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Peugeot 407 (2004) – schema del fusibile

Anno di produzione: 2004.

Fusibile accendisigari (presa di alimentazione) nel Peugeot 407 (2004) è un fusibile da 10 nella scatola dei fusibili sul cruscotto.

Fusibili del vano motore

Peugeot 407 – fusibili – vano motore
Nr Amp [A] Descrizione
1 20 Unità di controllo del motore
2 10 Clacson
3 10 Spazzola tergicristallo anteriore
4 20 Lavacristalli dei fari
5 15 Pompa carburante
6 10 Controllo della trasmissione automatica
7 10 Controllo dell’assistenza alla sterzata;

Sensore del livello del liquido di raffreddamento del motore.
8 15 Bobina del motorino di avviamento
9 10 Alimentazione elettronica delle lampadine xenon;

Regolazione dell’altezza dei fari alogeni.
10 * 30 Attuatori di controllo del motore

(bobina di accensione, elettrovalvole,

sensori di ossigeno)/
11 * 40 Ventilatore dell’aria condizionata
12 * 30 Spazzole tergicristallo
13 * 40 Alimentazione integrata dell’interfaccia di sistema

(accensione positiva).
14 * 30 Pompa dell’aria
* I fusibili maxi forniscono ulteriore

protezione per le installazioni elettriche.

Fusibili della console

Peugeot 407 – fusibili – cruscotto
Nr Amp [A] Descrizione
1 15 Scatola dei cablaggi del bagagliaio;

Presa diagnostica;

Blocco della sterzata a bassa corrente;

Blocco elettrico della sterzata;

Centralina di controllo accessi.
4 20 Elementi di controllo sul volante,

Impianto audio;

Audio/telefono;

Allarme (di serie);

Telematica di navigazione;

Unità di controllo accessi;

Display multifunzionale;

Trasmissione automatica;

Memoria elettrica del sedile.
5 15 Sirena dell’allarme;

Unità di rilevamento della bassa

pressione nei pneumatici.
6 10 Interruttore STOP;

Elettronica della trasmissione automatica;

Interruttore della frizione;

Specchio elettrocromatico;

Specchio supplementare;

Portaoggetti;

Lampade per la lettura della mappa;

Presa diagnostica;

Sensore dell’angolo di sterzata;

Sensore ESP a doppia funzione;

Blocco elettrico della sterzata;

Unità di controllo accessi.
7 15 Allarme (accessorio)
9 30 Finestrini posteriori elettrici attivati

con un pulsante.
10 20 Presa accessori anteriore 12 V;

Accendisigari.
11 15 Blocco elettrico per bambini, blocco delle porte posteriori
12 30 Finestrini anteriori elettrici;

Tettuccio apribile.
14 10 Scatola dei cablaggi del motore;

Scatola dei cablaggi del bagagliaio;

Scatola dei cablaggi del rimorchio (accessori);

Relè dei tergicristalli.
15 15 Pannello strumenti;

Pannello di controllo dell’aria condizionata;

Sensori di pioggia e luminosità;

Sedili elettrici;

Controllo degli airbag.
16 30 Chiusura centralizzata/super chiusura
20 10 Non utilizzato
21 15 Non utilizzato
22 20 Non utilizzato
S2 – Bypass PARC
Nr Amp [A] Descrizione
G36 30 Impianto audio Hi-Fi
G37 15 Alimentazione della trasmissione automatica a 6 marce.
G38 30 Sedili riscaldati destro e sinistro
G39 30 Sedile elettrico destro
G40 30 Sedile elettrico sinistro

Fusibili di avviamento

Peugeot 407 – fusibili – bagagliaio
Nr Amp [A] Descrizione
1 15 Non utilizzato
2 15 Blocco del giro del serbatoio del carburante
3 15 Presa accessori posteriore 12 V.
4 15 Filtro antiparticolato
5 40 Vetro posteriore riscaldato

Peugeot 407 (2005) – schema del quadro fusibili

Anno di produzione: 2005.

Fusibile accendisigari (presa di alimentazione) nel Peugeot 407 (2005) è il fusibile 10 nel quadro fusibili sul cruscotto.

Fusibili vano motore

Peugeot 407 – fusibili – descrizione – vano motore
Nr Amperaggi [A] Descrizione
1 20 Unità di controllo motore
2 10 Clacson
3 10 Spazzola tergicristallo

anteriori e posteriori
4 20 Spruzzatore fari
5 15 Pompa carburante
6 10 Controllore cambio automatico
7 10 Controllore servosterzo;

Sensore livello liquido

di raffreddamento motore.
8 15 Bobina motorino di avviamento
9 10 Alimentazione elettronica

lampadine xenon;

Regolazione altezza

fari alogeni.
10 * 30 Attuatori di controllo funzionamento motore

(bobina di accensione, elettrovalvole,

sensori di ossigeno).
11 * 40 Ventilatore aria condizionata o non utilizzato
12 * 30 Tergicristalli
13 * 40 Alimentazione integrata interfaccia sistema

(ignizione positiva).
14 * 30 Pompa aria
* I fusibili maxi forniscono ulteriore

protezione per gli impianti elettrici.

Fusibili console

Peugeot 407 – fusibili – descrizione – cruscotto
Nr Amperaggi [A] Descrizione
1 15 Quadro fusibili bagagliaio;

Presa diagnostica;

Blocco sterzo a bassa corrente.
4 20 Elementi di controllo sul volante;

Impianto audio;

Allarme;

Navigazione-telematica;

Display multifunzionale;

Cambio automatico;

Memoria elettrica del sedile.
5 15 Sirena allarme;

Unità di rilevamento bassa pressione pneumatici.
6 10 Interruttore STOP;

Elettronica cambio automatico;

Interruttore frizione;

Specchietto elettrocromatico;

Specchietto aggiuntivo;

Luci di lettura mappa;

Presa diagnostica;

Sensore angolo di sterzata;

Sensore ESP bifunzionale;

Tenda panoramica tetto

(407 SW).
7 15 Allarme (accessorio)
9 30 Finestrini posteriori elettrici azionati da un pulsante.
10 20 Presa accessori 12 V anteriore;

Accendisigari;

Interruttore vano portaoggetti.
11 15 Blocco elettrico per bambini;

Blocco porte posteriori.
12 30 Finestrini anteriori elettrici;

Tettuccio apribile.
14 10 Quadro fusibili motore;

Quadro fusibili bagagliaio;

Quadro fusibili rimorchio

(accessorio);

Relè tergicristalli.
15 15 Pannello strumenti;

Pannello di controllo aria condizionata;

Sensori pioggia e luminosità;

Sedili elettrici;

Controllore airbag.
16 30 Chiusura centralizzata/superchiusura
20 10 Non utilizzato
21 15 Non utilizzato
22 20 Non utilizzato
S1 – Bypass PARC

Peugeot 407 – fusibili

Nr Amperaggi [A] Descrizione
G36 30 Impianto audio Hi-Fi
G37 15 Alimentazione cambio automatico a 6 marce.
G38 30 Sedili riscaldati destro e sinistro
G39 30 Sedile elettrico destro
G40 30 Sedile elettrico sinistro

Fusibili di avviamento

Peugeot 407 – fusibili – bagagliaio
Nr Amperaggi [A] Descrizione
1 15 Tergicristallo posteriore
2 15 Blocco circolazione bocchetta carburante
3 15 Presa accessori 12 V posteriore.
4 15 Filtro particelle
5 40 Vetro posteriore riscaldato

Peugeot 407 (2006) – schema della scatola dei fusibili

Anno di produzione: 2006.

Fusibile accendisigari (presa di alimentazione) nel Peugeot 407 (2006) è il fusibile 10 nella scatola dei fusibili nell’abitacolo.

Fusibili della console

Peugeot 407 – fusibili – abitacolo
Nr Amperaggi [A] Descrizione
1 15 Presa diagnostica;

Blocco sterzo a bassa corrente.
4 20 Scatola dei fusibili del bagagliaio;

Scatola dei fusibili del rimorchio;

Elementi di controllo sul volante;

Impianto audio;

Allarme;

Navigazione-telematica;

Display multifunzionale;

Cambio automatico
5 15 Sirena dell’allarme;

Unità di rilevamento bassa

pressione nei pneumatici.
6 10 Elettronica del cambio automatico;

Interruttore della frizione;

Specchietto elettrocromatico;

Specchietto aggiuntivo;

Luci di lettura della mappa.

Connettore diagnostico;

Sensore dell’angolo del volante;

Sensore ESP bifunzionale;

Tettuccio panoramico

(407SW);

Tettuccio apribile

(sedan);

Luci di posizione anteriori e posteriori.
7 15 Non utilizzato
9 30 Finestrini posteriori elettrici azionati

con un solo pulsante
10 20 Presa accessori anteriore 12 V

(max 100 W);

Accendisigari;

Illuminazione del vano;

Telematica.
11 15 Chiusura elettrica per bambini;

Blocco delle porte posteriori.
12 30 Finestrini anteriori elettrici
14 10 Scatola dei fusibili del motore;

Scatola dei fusibili del bagagliaio;

Scatola dei fusibili del rimorchio

(equipaggiamento aggiuntivo);

Relè dei tergicristalli;

Modulo di memoria del sedile del conducente.
15 15 Pannello strumenti;

Pannello di controllo dell’aria condizionata;

Sensori di pioggia e luminosità;

Sedili elettrici;

Controllo degli airbag;

Kit vivavoce.
16 30 Chiusura centralizzata/super chiusura
20 10 Non utilizzato
21 15 Non utilizzato
22 20 Non utilizzato
S1 – Bypass PARC
Nr Amperaggi [A] Descrizione
G36 30 Sedile elettrico destro;

Impianto audio Hi-Fi.
G37 15 Alimentazione del cambio automatico a 6 marce.
G38 30 Sedili riscaldati destro e sinistro
G39 30 Unità di memoria elettrica del sedile
G40 30 Sedile elettrico sinistro

Fusibili del vano motore

Peugeot 407 – fusibili – vano motore
Nr Amperaggi [A] Descrizione
1 20 Unità di controllo del motore
2 15 Clacson
3 10 Spazzola tergicristallo

anteriore e posteriore.
4 20 Spruzzatore dei fari
5 15 Pompa del carburante
6 10 Controllore del cambio automatico
7 10 Unità di controllo

del servosterzo
8 20 Bobina del motorino di avviamento
9 10 Alimentazione elettronica delle lampadine xenon;

Interruttore STOP;

Regolazione dell’altezza dei fari alogeni.
10 30 Attuatori di controllo del motore

(bobina di accensione, elettrovalvole,

sensori di ossigeno).
11 40 Ventola dell’aria condizionata
12 30 Tergicristalli
13 40 Alimentazione integrata dell’interfaccia di sistema (accensione positiva).
14 30 Pompa dell’aria

Fusibili di avviamento

Peugeot 407 – fusibili – fusibili del bagagliaio
Nr Amperaggi [A] Descrizione
1 15 Tergicristallo posteriore
2 15 Blocco del tappo del serbatoio del carburante
3 15 Presa accessori posteriore 12V
4 15 Filtro antiparticolato
5 40 Vetro posteriore riscaldato

Peugeot 407 (2007-2011) – schema del quadro fusibili

Anno di produzione: 2007, 2008, 2009, 2010, 2011.

Fusibile accendisigari (presa di alimentazione) nel Peugeot 407 (2007-2011) è il fusibile 9 nel quadro fusibili sul cruscotto.

Fusibili della console

Peugeot 407 – fusibili – fusibili del cruscotto
Nr Amp [A] Descrizione
1 15 Spazzola tergicristallo posteriore
2 30 Chiusura centralizzata
3 5 Airbag
4 10 Sensore multifunzionale ESP;

Presa diagnostica;

Tettuccio apribile (berlina);

Sensore angolo di sterzo.
5 30 Finestrini anteriori elettrici;

Tettuccio apribile (berlina);

Tenda panoramica (407 SW).
6 30 Finestrini posteriori elettrici azionati

da un solo pulsante.
7 5 Illuminazione del vano portaoggetti;

Indicatori di direzione laterali;

Illuminazione del soffitto anteriore e posteriore;

Luci di lettura;

Specchietto aggiuntivo.
8 20 Cambiatore CD;

Display multifunzionale;

Impianto audio;

Comandi al volante;

Quadro fusibili del rimorchio;

Unità di controllo dell’allarme;

Navigazione-telematica.
9 30 Accendisigari;

Telematica;

Presa accessori posteriore 12 V

(max 100 W).
10 15 Unità di rilevamento di

bassa pressione nei pneumatici.
11 15 Presa diagnostica;

Interruttore di accensione.
12 30 Kit vivavoce;

Presa del rimorchio;

Quadro fusibili del rimorchio;

Assistenza acustica al parcheggio;

Sedile passeggero elettrico;

Sensore di pioggia e luminosità;

Allarme.
13 5 Quadro fusibili del motore;

Controllo del relè

del tergicristallo del parabrezza.
14 15 Modulo di memoria del sedile del conducente o

sedile del conducente elettrico;

Cruscotto;

Pannello di controllo del climatizzatore;

Controllore degli airbag.
15 15 Blocco elettrico per bambini;

Blocco delle porte posteriori.
17 40 Vetro posteriore riscaldato
S1 – Bypass PARC
Nr Amp [A] Descrizione
G29 5 Telematica
G30 30 Sedile elettrico del conducente

senza modulo di memoria.
G31 30 Sedile elettrico del passeggero

senza modulo di memoria.
G32 15 Presa accessori posteriore 12 V

(max 100 W)
G33 – Non utilizzato
G34 – Non utilizzato
G35 – Non utilizzato
G36 30 Modulo di memoria del sedile del conducente
G37 15 Alimentazione del cambio automatico

a 6 marce
G38 30 Sedili riscaldati destro e sinistro
G39 – Quadro fusibili del rimorchio

(accessori).
G40 30 Impianto audio Hi-Fi

Fusibili del vano motore

Peugeot 407 – fusibili – vano motore
Nr Amp [A] Descrizione
1 20 Unità di controllo del motore
2 15 Clacson
3 10 Tergicristallo anteriore e posteriore

con spruzzatore.
4 20 Spruzzatore dei fari
5 15 Attuatori per il funzionamento del motore

(pompa carburante, elettrovalvole

di svuotamento del serbatoio).
6 10 Controllore del cambio automatico
7 10 Unità di commutazione e protezione;

Sensore di flusso d’aria di aspirazione;

Interruttore della frizione;

Interruttore del cambio automatico

a 6 marce;

Interruttori STOP;

Specchietto elettrocromatico;

Controllo delle tende oscuranti

del tetto panoramico (407 SW).
8 20 Bobina del motorino di avviamento
9 10 Alimentazione dell’elettronica delle lampadine xenon;

Interruttore STOP;

Elettropompa di assistenza alla sterzata;

Controllore del cambio automatico

a 4 marce;

Relè di blocco del cambio automatico.
10 30 Attuatori per il funzionamento del motore

(bobina di accensione, elettrovalvole,

sensori di ossigeno).
11 40 Ventola del climatizzatore o non utilizzata
12 30 Tergicristalli
13 40 Alimentazione dell’interfaccia dei

sistemi integrati (accensione positiva).
14 30 Pompa dell’aria

Post correlati:

  1. Peugeot 206+ (2009-2012) – scatola dei fusibili
  2. Peugeot 307 SW (2002-2008) – scatola dei fusibili
  3. Peugeot 106 (1996-2003) – scatola dei fusibili
  4. Peugeot 306 (1993-2002) – scatola dei fusibili
  5. Peugeot 3008 (2008-2016) – scatola dei fusibili
  6. Peugeot 406 C (2002-2004) – scatola dei fusibili
  7. Peugeot Expert (2004-2006) – scatola dei fusibili
  8. Peugeot 508 II (2020-2022) – scatola dei fusibili
Leggere  Peugeot RCZ (2009-2016) – scatola dei fusibili
Luca Moretti

Luca Moretti

Mi chiamo Luca Moretti e sono il fondatore di SchemaFusibili.com. Da anni mi occupo di elettronica automobilistica, con una passione particolare per la diagnostica e la manutenzione dei sistemi elettrici dei veicoli. Ho creato questo sito per offrire uno strumento semplice e completo a tutti coloro che cercano schemi chiari e affidabili delle scatole dei fusibili per la propria auto. Il mio obiettivo è aiutarti a risparmiare tempo, evitare errori e risolvere i problemi elettrici in modo rapido ed efficace.
