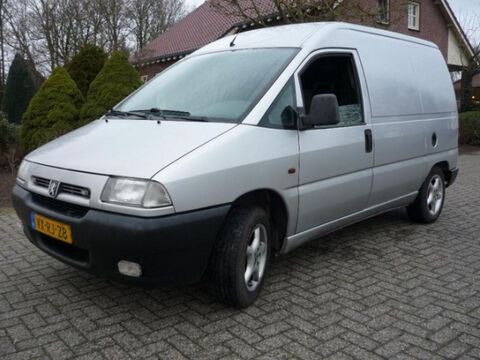

Peugeot Expert (1995-2003) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Peugeot Expert (1995–2003), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno del veicolo e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Peugeot Expert (1995-2003) – schema del quadro fusibili
Anno di produzione: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Fusibile accendisigari (presa di alimentazione) nel Peugeot Expert (1995-2003) è il fusibile F16 e F16A nel quadro fusibili sul cruscotto.
Quadro fusibili sotto il cruscotto
| Nr | Amperaggi [A] | Descrizione |
| F1 | 10 | Impianto audio (alimentazione) |
| F2 | 5 | Accensione + posizione;
Sensore di velocità; PCPU; Indicatori di avviso sul cruscotto. |
| F3 | 15 | Luce di stop;
Cruise control. |
| F4 | 10 | Luce posteriore del portellone destro;
Luce di posizione anteriore sinistra; Regolazione dei fari. |
| F5 | 10 | Climatizzazione;
Finestrini elettrici anteriori; Ventola; Pressostato. |
| F6 | 15 | Vetro posteriore riscaldato e sedili riscaldati |
| F7 | 20 | Clacson |
| F8 | B | – |
| F9 | 5 | Spruzzatore fari;
Faro anteriore destro laterale; Illuminazione della targa; Faro posteriore sinistro. |
| F10 | 30 | Non utilizzato |
| F11 | 30 | Non utilizzato |
| F12 | 10 | Unità di controllo ABS;
Luci di retromarcia; Presa diagnostica; Cambio automatico. |
| F13 | 30 | Non utilizzato |
| F14 | 5 | PCPU |
| F15 | 30 | PCPU (chiusura centralizzata – luci di cortesia) |
| F16 | 20 | Accendisigari – Fisso + posizione |
| F16A | 20 | Accendisigari – Accessori + posizione |
| F17 | 15 | Regolatore della temperatura del liquido di raffreddamento;
Gruppo ventola di raffreddamento. |
| F18 | 10 | Faro antinebbia |
| F19 | 10 | Illuminazione del cruscotto;
Impianto audio; Luci laterali. |
| F20 | 30 | Climatizzazione;
Ventola. |
| F21 | 20 | Sedili riscaldati |
| F22 | 20 | Accessori + posizione |
| F23 | B | F14 – F15 – F25 – F27 |
| F24 | 30 | Spruzzatore vetro anteriore;
Tergicristallo vetro anteriore |
| F25 | 10 | Climatizzazione;
Illuminazione interna; Memoria radio; Orologio digitale. |
| F26 | 15 | Luci di emergenza |
| F27 | 30 | Vetro posteriore riscaldato |
| F28 | 15 | Finestrino elettrico;
Spia di avviso di carica. |
| F29 | 30 | Finestrino elettrico |
| F30 | 15 | Illuminazione interna;
Indicatori di direzione; Orologio; Specchietto retrovisore elettrico. |
Fusibili sotto il cofano (senza ABS)
| Nr | Amperaggi [A] | Descrizione |
| F1 | 20 | Pompa carburante |
| F2 | 10 | Fari anabbaglianti destro |
| F3 | 10 | Fari anabbaglianti sinistro |
| F4 | 25 | Spruzzatore fari |
| F5 | B | Vuoto |
| F6 | 10 | Immobilizzatore |
| F7 | 10 | Sensore catalizzatore |
| F8 | 20 | Rimorchio |
| F9 | 25 | Gruppo ventola di raffreddamento 1 – 120W. |
| 30 | Gruppo ventola di raffreddamento 1 – 180W. | |
| F10 | 15 | Vuoto |
| F11 | 5 | Vuoto |
| F12 | 10 | Faro abbagliante sinistro |
| F13 | 10 | Faro abbagliante destro |
Fusibili sotto il cofano (con ABS)
| Nr | Amperaggi [A] | Descrizione |
| F1 | 20 | Rimorchio |
| F2 | 15 ->20 | Pompa carburante |
| F3 | 10 | Fari anabbaglianti sinistro |
| F4 | 10 | Fari anabbaglianti destro |
| F5 | 10 | Presa diagnostica |
| F6 | 10 | Iniezione elettronica;
Immobilizzatore. |
| F7 | 10 | Faro abbagliante sinistro |
| F8 | 10 | Faro abbagliante destro |
| F9 | 25 -> 40 | Raffreddamento motore |
| F10 | 30 | Pompa spruzzatore fari |
| F11 | 20 | Riscaldamento supplementare |
| F12 | 5 | Orologio spruzzatore fari |
| F13 | 15 | Sensore catalizzatore;
Ventola. |
| F15 | 40 | Ventola;
Climatizzazione. |
| F 16 | 30 ->50 | Raffreddamento motore |
| MF1 | 20 | Relè iniezione |
| MF2 | 30 | Relè iniezione |
| MF4 | 60 | ABS ECU |
