Skoda Octavia (2005-2017) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della Škoda Octavia (2005-2017), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Skoda Octavia (2005) – schema dei fusibili

Anno di produzione: 2005

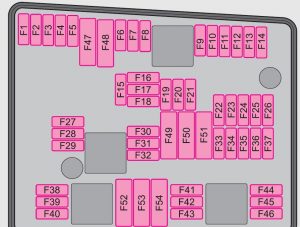

Scatola dei fusibili nel vano motore

Numero	Descrizione	Amperaggi [A]
F1	Pompa ABS	30
F2	Valvole ABS	30
F3	Unità di controllo delle funzioni di comfort	20
F4	Circuito di misura	5
F5	Clacson	20
F6	Bobine di accensione	20
F7	Interruttore luci di frenata	5
F8	Valvole di regolazione	10
F9	Sonda lambda, unità di controllo del periodo di accensione	10
F10	Pompa aria secondaria	5
	Valvola di ricircolo dei gas di scarico	10
F11	Unità di controllo del motore	25/30
F12	Sonda lambda	15
F13	Controllore della trasmissione automatica	15
F14	Non assegnato	–
F15	Motorino di avviamento	40
F 16	Leva tergicristallo anteriore e leva indicatori di direzione	15
F17	Cruscotto strumenti	10
F18	Amplificatore audio (sistema audio)	30
F19	Radio	15
F20	Telefono	5
F21	Non assegnato	–
F22	Non assegnato	–
F23	Non assegnato	–
F24	Unità di controllo per il bus CAN	10
F25	Non assegnato	–
F26	Unità di controllo del motore	10
	Alimentazione dell’unità di controllo del motore	5
F27	Riscaldamento o ventilazione del basamento del motore	10
F28	Controllore della trasmissione automatica	20
F29	Bobine di accensione	10/20
F30	Non assegnato	–
F31	Tergicristallo anteriore	30
F32	Valvole	10
F33	Pompa carburante, sensore livello carburante	15
F34	Non assegnato	–
F35	Non assegnato	–
F36	Non assegnato	–
F37	Non assegnato	–
F38	Luci e visibilità	10
F39	Trasmettitore olio motore	5
F40	Alimentazione per il terminale 15 (accensione accesa)	20
F41	Non assegnato	–
F42	Misuratore massa aria	10
	Pompa carburante	5
F43	Pompa a vuoto	20
F44	Non assegnato	–
F45	Sonda lambda	15
F46	Non assegnato	–
F47	Unità di controllo centrale, fari principali sinistri	40
F48	Unità di controllo centrale, fari principali destri	40
F49	Non assegnato	–
F50	Non assegnato	–
F51	Pompa aria secondaria	40
	Unità di controllo del periodo di accensione	50
F52	Relè di alimentazione – terminale X a)	50
F53	Alimentazione dei fusibili 32 a 37 nel cruscotto	50
F54	Ventilatore radiatore	50
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo terminale vengono disattivati automaticamente.

Scatola dei fusibili nel cruscotto della Skoda Octavia 2005

Numero	Descrizione	Amperaggi [A]
1	Presso diagnostico	10
2	ABS, ESP	5
3	Assistenza elettromeccanica alla sterzata	10
4	Riscaldamento, aria condizionata, sedili regolabili elettricamente	5
5	Non assegnato	–
6	Cruscotto strumenti	5
7	Luci e visibilità	5
8	Specchietto retrovisore con funzione di oscuramento automatico	5
9	Collegamento Haldex (4 × 4)	5
10	Telefono	5
11	Dispositivo di traino	5
12	Chiusura centralizzata	10
13	Presso diagnostico, interruttore luce	10
14	Luce di frenata, trasmissione automatica	5
15	Unità di controllo centrale – illuminazione interna	7,5
16	Climatronic	10
17	Sensore di pioggia e luce	5
18	Assistenza al parcheggio, bloccaggio leva del cambio	5
19	Assistenza al parcheggio	5
20	Non assegnato	–
21	Non assegnato	–
22	Ventola aria per Climatronic	40
23	Vetro anteriore	30
24	Accendino	25
25	Riscaldamento del lunotto posteriore	25
26	Presso di alimentazione nel bagagliaio	20
27	Relè pompa carburante	15
28	Non assegnato	–
29	Unità di controllo del motore	10
30	Airbag	5
31	Trasmissione automatica, luci di retromarcia	5
32	Finestrino elettrico posteriore	30
33	Tetto elettrico scorrevole e ribaltabile	25
34	Non assegnato	–
35	Sistema di allarme antifurto	5
36	Sistema di pulizia dei fari	20
37	Riscaldamento dei sedili anteriori	30
38	Non assegnato	–
39	Non assegnato	–
40	Ventola aria per riscaldamento e aria condizionata	40
41	Tergo posteriore	15
42	Pulisci pompa spruzzatore vetro anteriore	15
43	Dispositivo di traino	15
44	Dispositivo di traino	20
45	Dispositivo di traino	15
46	Ugelli riscaldati per spruzzatori vetro anteriore	5
47	Non assegnato	–
48	Non assegnato	–
49	Interruttore luce	5

Skoda Octavia (2007) – schema del fusibile

Anno di produzione: 2007.

Fusibile accendisigari (presa di alimentazione) nella Skoda Octavia (2007) è il fusibile 24 nel quadro fusibili sul cruscotto.

Quadro fusibili nel vano motore

Versione 1

Nr	Descrizione	Amp [A]
F1	Pompa ABS	30
F2	Valvole ABS	30
F3	Non assegnato	–
F4	Circuito di misura	5
F5	Clacson	15
F6	Valvola di dosaggio carburante	15
F7	Non assegnato	–
F8	Non assegnato	–
F9	Filtro a carbone attivo; Valvola di ricircolo dei gas di scarico,	10
F10	Pompa di diagnostica perdite	10
F11	Sonoda lambda prima del catalizzatore; Centralina motore.	10
F12	Sonoda lambda dopo il catalizzatore	10
F13	Centralina cambio automatico	15
F14	Non assegnato	–
F15	Pompa liquido refrigerante	10
F 16	Leva tergicristallo anteriore e leva indicatori di direzione.	5
F17	Strumento di misurazione	5
F18	Amplificatore audio (sistema audio)	30
F19	Radio	15
F20	Telefono	5
F21	Non assegnato	–
F22	Non assegnato	–
F23	Centralina motore	10
F24	Centralina per bus CAN	5
F25	Non assegnato	–
F26	Non assegnato	–
F27	Non assegnato	–
F28	Centralina motore	25
F29	Avviamento per il funzionamento della pompa del liquido refrigerante.	5
F30	Centralina per riscaldamento supplementare.	30
F31	Tergicristallo anteriore	30
F32	Non assegnato	–
F33	Non assegnato	–
F34	Non assegnato	–
F35	Non assegnato	–
F36	Non assegnato	–
F37	Non assegnato	–
F38	Ventilatore radiatore, valvole	10
F39	Interruttore pedale frizione; Interruttore pedale freno.	5
F40	Bobine di accensione	20
F41	Non assegnato	–
F42	Avvio della pompa carburante	5
F43	Non assegnato	–
F44	Non assegnato	–
F45	Non assegnato	–
F46	Non assegnato	–
F47	Centralina di controllo, fari principali sinistri.	30
F48	Centralina di controllo, fari principali destri.	30
F49	Alimentazione per il terminale 15 (accensione accesa).	40
F50	Non assegnato	–
F51	Non assegnato	–
F52	Relè di alimentazione – terminale X a)	40
F53	Accessori	50
F54	Non assegnato	–
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo terminale vengono automaticamente disattivati.

Versione 2

Nr	Descrizione	Amp [A]
F1	Non assegnato	–
F2	Leva tergicristallo anteriore e leva indicatori di direzione.	5
F3	Circuito di misura	5
F4	Valvole ABS	30
F5	Centralina cambio automatico	15
F6	Strumento di misurazione	5
F7	Non assegnato	–
F8	Radio	15
F9	Telefono	5
F10	Centralina motore, relè principale.	5
F11	Centralina per riscaldamento supplementare	20
F12	Centralina per bus CAN	5
F13	Centralina motore	15
F14	Accensione	20
F15	Sonoda lambda, sensore NOx; Relè pompa carburante.	15
	Relè del sistema di candelette	5
F 16	Pompa ABS	30
F17	Clacson	15
F18	Amplificatore per processore audio digitale.	30
F19	Tergicristallo anteriore	30
F20	Non assegnato	5
F21	Sonoda lambda	15
F22	Interruttore pedale frizione; Interruttore pedale freno.	5
F23	Pompa aria secondaria	5
	Misuratore massa aria	10
	Pompa carburante alta pressione	15
F24	Filtro a carbone attivo; Valvola di ricircolo dei gas di scarico.	10
F25	Sistema di illuminazione appropriato	30
F26	Sistema di illuminazione sinistro	30
F27	Pompa aria secondaria	40
	Pre-riscaldamento	50
F28	Terminale di alimentazione 15; Motorino di avviamento.	40
F29	Terminale di alimentazione 30	50
F30	Terminale Xa)	40
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo terminale vengono automaticamente disattivati.

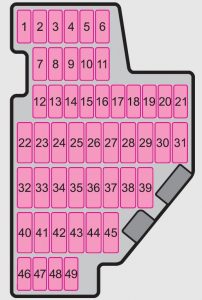

Quadro fusibili nel cruscotto

Nr	Descrizione	Amp [A]
1	Presso diagnostico’ Centralina motore’ Pompa carburante elettrica.	10
2	Centralina ABS, ESP	5
3	Airbag	5
4	Riscaldamento; Climatizzazione; Luci di retromarcia.	5
5	Centralina per la regolazione delle luci dei fari.	5
6	Strumento di misurazione; Centralina cambio automatico; Centralina servosterzo elettromeccanico; Assistenza al parcheggio; Frizione Haldex.	5
7	Non assegnato	–
8	Non assegnato	–
9	Non assegnato	–
10	Non assegnato	–
11	Non assegnato	–
12	Chiusura centralizzata	10
13	Presso diagnostico; Interruttore luce; Luce di frenata.	10
14	Centralina cambio automatico; Blocco leva cambio.	5
15	Centralina di controllo – illuminazione interna.	7,5
16	Climatronic	10
17	Non assegnato	–
18	Assistenza al parcheggio	5
19	Centralina per rilevamento rimorchio.	5
20	Assistente partenza in salita	5
21	Non assegnato	–
22	Ventilatore Climatronic	40
23	Vetro anteriore	30
24	Accendisigari	25
25	Riscaldamento lunotto posteriore	25
	Riscaldamento lunotto posteriore, Riscaldamento supplementare (riscaldamento e ventilazione stazionaria)	30
26	Presso di alimentazione nel bagagliaio	20
27	Relè pompa carburante; Valvole iniettori (motore diesel)	15
28	Non assegnato	–
29	Centralina motore; Riscaldatore ventilato del basamento.	10
30	Centralina cambio automatico	20
31	Pompa a vuoto	20
32	Finestrino elettrico posteriore	30
33	Tetto elettrico scorrevole e sollevabile	25
34	Centralina di controllo funzioni comfort.	20
35	Sistema di allarme antifurto	5
36	Sistema di pulizia fari	20
37	Riscaldamento sedili anteriori	30
38	Sedili posteriori riscaldati	30
39	Non assegnato	–
40	Ventilatore per riscaldamento e climatizzazione.	40
41	Tergicristallo posteriore	15
42	Pulitore pompa lavavetri vetro anteriore.	15
43	Dispositivo di traino	15
44	Dispositivo di traino	20
45	Dispositivo di traino	15
46	Ugelli riscaldati lavavetri vetro anteriore.	5
47	Relè riscaldamento stazionario	5
48	Non assegnato	–
49	Interruttore luce	5

Skoda Octavia (2009) – schema del fusibile

Anno di produzione: 2009.

Fusibile accendisigari (presa di alimentazione) nella Skoda Octavia (2009) è il fusibile 24 nel quadro fusibili sul cruscotto.

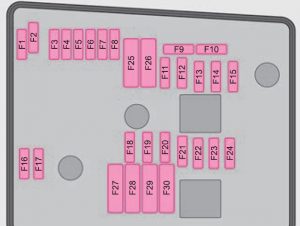

Quadro fusibili nel vano motore

Versione 1

Nr	Descrizione	Amperaggi [A]
F1	Unità di controllo centrale; Faro principale destro; Faro posteriore destro.	30
F2	Valvole per ABS	30
F3	Vuoto	–
F4	Circuito di misura	5
F5	Clacson	15
F6	Vuoto	–
F7	Valvola per dosaggio carburante	15
F8	Vuoto	–
F9	Filtro con carbone attivo; Valvola di ricircolo dei gas di scarico.	10
F10	Pompa diagnostica perdite	10
F11	Sonoda lambda prima del catalizzatore; Unità di controllo motore.	10
F12	Sonoda lambda dopo il catalizzatore	10
F13	Unità di controllo del cambio automatico	15
F14	Non assegnato	–
F15	Pompa liquido refrigerante	10
F 16	Non assegnato	–
F17	Cruscotto; Leva tergicristallo anteriore; Leva indicatori di direzione.	5
F18	Amplificatore audio (sistema audio)	30
F19	Radio	15
F20	Telefono	5
F21	Non assegnato	–
F22	Non assegnato	–
F23	Unità di controllo motore	10
F24	Unità di controllo per il bus CAN	5
F25	Non assegnato	–
F26	Non assegnato	–
F27	Non assegnato	–
F28	Unità di controllo motore	15
F29	Avvio per la pompa liquido refrigerante	5
F30	Unità di controllo per riscaldamento supplementare	20
F31	Tergicristallo anteriore	30
F32	Non assegnato	–
F33	Non assegnato	–
F34	Non assegnato	–
F35	Non assegnato	–
F36	Non assegnato	–
F37	Non assegnato	–
F38	Ventola radiatore, valvole	10
F39	Interruttore pedale frizione; Interruttore pedale freno.	5
F40	Bobine di accensione	20
F41	Non assegnato	–
F42	Avvio pompa carburante	5
F43	Non assegnato	–
F44	Non assegnato	–
F45	Non assegnato	–
F46	Non assegnato	–
F47	Unità di controllo centrale; Fari principali sinistri.	30
F48	Pompa per ABS	40
F49	Alimentazione per morsetto 15 (accensione accesa)	40
F50	Non assegnato	–
F51	Non assegnato	–
F52	Relè di alimentazione – morsetto X a)	40
F53	Accessori	50
F54	Non assegnato	–
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo morsetto vengono disattivati automaticamente.

Versione 2

Nr	Descrizione	Amperaggi [A]
F1	Non assegnato	–
F2	Unità di controllo cambio automatico DQ 200	30
F3	Circuito di misura	5
F4	Valvole per ABS	30/20
F5	Unità di controllo cambio automatico	15
F6	Set di indicatori; Leva tergicristallo anteriore; Leva indicatori di direzione.	5
F7	Morsetto di alimentazione 15; Avviamento.	40
F8	Radio	15
F9	Telefono	5
F10	Unità di controllo motore; Relè principale.	5/10
F11	Unità di controllo per riscaldamento supplementare	20
F12	Unità di controllo per il bus CAN	5
F13	Unità di controllo motore	15/30
F14	Accensione	20
F15	Sonoda lambda; Sensore NOx; Relè pompa carburante.	15
	Relè sistema candelette	5
F16	Unità di controllo centrale; Faro principale destro; Faro posteriore destro.	30
F17	Clacson	15
F18	Amplificatore per processore audio digitale	30
F19	Tergicristallo anteriore	30
F20	Pompa dell’acqua	10
F21	Sonoda lambda	10/15
F22	Interruttore pedale frizione; Interruttore pedale freno.	5
F23	Pompa aria secondaria	5
	Misuratore massa aria	10
	Pompa carburante alta pressione	15
F24	Filtro con carbone attivo; Valvola di ricircolo dei gas di scarico.	10
F25	Pompa per ABS	30/40
F26	Unità di controllo centrale; Faro principale sinistro; Faro posteriore sinistro.	30
F27	Pompa aria secondaria	40
	Pre-riscaldamento	50
F28	Non assegnato	–
F29	Morsetto di alimentazione 30	50
F30	Terminale Xa)	40
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo morsetto vengono disattivati automaticamente.

Quadro fusibili nel cruscotto

Nr	Descrizione	Amperaggi [A]
1	Presa diagnostica; Unità di controllo motore; Pompa carburante elettrica.	10
2	Unità di controllo ABS, ESP	5
3	Airbag	5
4	Riscaldamento; Climatizzazione; Luci di retromarcia.	5
5	Unità di controllo per la regolazione dei fari	5
6	Cruscotto; Unità di controllo cambio automatico; Unità di controllo servosterzo elettromeccanico; Assistenza al parcheggio; Frizione Haldex.	5
7	Non assegnato	–
8	Non assegnato	–
9	Non assegnato	–
10	Non assegnato	–
11	Non assegnato	–
12	Chiusura centrale	10
13	Presa diagnostica; Interruttore luce; Luce freno.	10
14	Unità di controllo cambio automatico; Blocco leva cambio.	5
15	Unità di controllo centrale – illuminazione interna	7,5
16	Climatronic	10
17	Non assegnato	–
18	Non assegnato	–
19	Unità di controllo per rilevamento rimorchio	5
20	Luci di svolta lato sinistro	10
21	Luci di svolta lato destro	10
22	Ventola aria per Climatronic	40
23	Parabrezza	30
24	Accendisigari	25
25	Riscaldamento lunotto posteriore	25
	Riscaldamento lunotto posteriore; Riscaldamento e ventilazione stazionaria	30
26	Presa di alimentazione nel bagagliaio	20
27	Relè pompa carburante; Valvole iniettori (motore diesel).	15
28	Non assegnato	–
29	Unità di controllo motore; Riscaldatore ventilato del basamento.	10
30	Unità di controllo cambio automatico	20
31	Pompa a vuoto	20
32	Finestrino elettrico posteriore	30
33	Tetto elettrico scorrevole	25
34	Unità di controllo funzioni comfort	20
35	Sistema di allarme antifurto	5
36	Sistema di pulizia fari	20
37	Riscaldamento sedili anteriori	30
38	Sedili posteriori riscaldati	30
39	Non assegnato	–
40	Ventola aria per riscaldamento e climatizzazione	40
41	Tergicristallo lunotto posteriore	15
42	Non assegnato	–
43	Dispositivo di traino	15
44	Dispositivo di traino	20
45	Dispositivo di traino	15
46	Ugelli riscaldati tergicristallo anteriore	5
47	Relè riscaldamento stazionario	5
48	Non assegnato	–
49	Interruttore luce	5

Skoda Octavia (2017) – schema del quadro dei fusibili

Anno di produzione: 2017.

Fusibile accendisigari (presa di alimentazione) nella Skoda Octavia (2017) è il fusibile 40 nel quadro dei fusibili sul cruscotto.

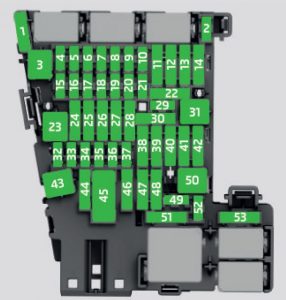

Quadro dei fusibili nel cruscotto

Nr	Descrizione
1	Non assegnato
2	Non assegnato
3	Stabilizzatore di tensione per taxi
4	Volante riscaldato
5	Databus
6	Sensore allarme
7	Climatizzazione; Riscaldamento; Ricevitore del telecomando wireless per il riscaldamento stazionario; Leva del cambio automatico della trasmissione.
8	Interruttore luci; Sensore pioggia; Presa diagnostica; Illuminazione ambiente; Unità di controllo dei fari anteriori.
9	Trazione integrale
10	Display Infotainment
11	Luce – a sinistra
12	Infotainment
13	Tenditore della cintura – lato conducente
14	Ventola dell’aria per climatizzazione, riscaldamento
15	Blocco sterzo elettrico
16	Phonebox, ricarica wireless del telefono
17	Set di indicatori, connessione all’allerta
18	Telecamera di retromarcia
19	Sistema KESSY
20	Leva di comando sotto il volante
21	Amortizzatore adattivo
22	Dispositivo rimorchiabile – presa elettrica
23	Tetto panoramico apribile e scorrevole
24	Luce
25	Chiusura centralizzata – porta anteriore sinistra; Finestra sinistra; Riscaldamento degli specchietti esterni, Specchietti ripiegabili, Regolazione degli specchietti.
26	Sedili anteriori riscaldati
27	Illuminazione interna
28	Gancio di traino – luce sinistra
29	Non assegnato
30	Sedili posteriori riscaldati
31	Non assegnato
32	Assistenza al parcheggio (parcheggio assistito)
33	Interruttore airbag per le luci di emergenza.
34	TCS; ESC; Monitoraggio della pressione dei pneumatici; Climatizzazione; Interruttore luci di retromarcia; Specchio con oscuramento automatico; START-STOP; Sedili posteriori riscaldati; Generatore di suono sportivo.
35	Regolazione della portata delle luci; Presa diagnostica; Sensore (telecamera) dietro il parabrezza; Sensore radar.
36	Faro destro
37	Faro sinistro
38	Gancio di traino – luce destra
39	Centralizzato – porta anteriore destra; Alzavetro – destro; Specchio destro: riscaldamento, funzione di ripiegamento, regolazione della superficie dello specchio.
40	Presa di alimentazione 12 V.
41	Tenditore della cintura – lato passeggero anteriore
42	Centralizzato – porte posteriori; Lavaluci fari; Lavaluci.
43	Amplificatore musicale
44	Dispositivo rimorchiabile – presa elettrica
45	Sedili regolabili elettricamente
46	Presa di alimentazione 230 V.
47	Spazzola del lunotto posteriore
48	Sistema di assistenza per il monitoraggio dell’angolo morto.
49	Avviamento del motore; Interruttore del pedale della frizione.
50	Apertura del bagagliaio
51	Unità multifunzionale per taxi
52	Stabilizzatore di tensione per taxi; Presa USB.
53	Vetro posteriore riscaldato

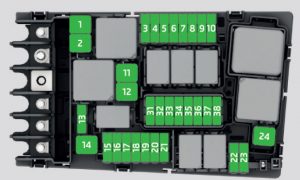

Quadro dei fusibili nel vano motore

Nr	Descrizione
1	ESC, ABS
2	ESC, ABS
3	Unità di controllo del motore
4	Ventola del radiatore; Sensore temperatura olio; Misuratore flusso aria; Valvola regolazione pressione carburante; Riscaldatore elettrico ausiliario; Valvola di sicurezza olio; Valvola ricircolo gas di scarico.
5	Bobina di accensione relè CNG; Iniettori carburante; Valvola dosatrice carburante.
6	Sensore freno
7	Pompa liquido refrigerante; Persiane radiatore; Valvola pressione olio; Valvola olio trasmissione.
8	Sonda lambda
9	Accensione; Riscaldatore; Valvola gas di scarico; Riscaldamento ventilazione carter motore.
10	Pompa carburante; Accensione.
11	Riscaldamento elettrico ausiliario
12	Riscaldamento elettrico ausiliario
13	Trasmissione automatica
14	Vetro anteriore riscaldato
15	Clacson
16	Accensione; Pompa carburante; Relè CNG.
17	ABS; ESC; Sistema di controllo motore; Relè vetro anteriore riscaldato.
18	Databus; Modulo dati batteria.
19	Spazzole
20	Allarme antifurto
21	Vetro anteriore riscaldato
22	Sistema di controllo motore; Stabilizzatore di tensione per taxi.
23	Avviamento
24	Riscaldamento elettrico ausiliario
31	Pompa a vuoto
32	Non assegnato
33	Pompa olio per trasmissione automatica
34	Differenziale anteriore
35	Non assegnato
36	Non assegnato
37	Aux
39	Non assegnato
