Skoda Octavia (2010-2016) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della Škoda Octavia (2010-2016), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

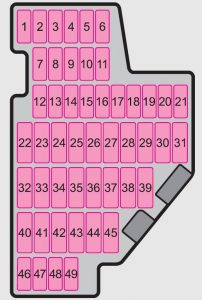

Skoda Octavia (2010) – schema dei fusibili

Anno di produzione: 2010

Scatola dei fusibili nel vano motore

Numero	Descrizione	Amperaggi [A]
F1	Non assegnato	–
F2	Centralina cambio automatico DQ 200	30
F3	Circuito di misura	5
F4	Valvole per ABS	30/20
F5	Centralina cambio automatico	15
F6	Set di indicatori, leva tergicristallo anteriore e leva degli indicatori di direzione	5
F7	Terminale di alimentazione 15, motorino di avviamento	40
F8	Radio	15
F9	Telefono	5
F10	Centralina motore, relè principale	5/10
F11	Centralina per riscaldamento supplementare	20
F12	Centralina per bus CAN	5
F13	Centralina motore	15/30
F14	Accensione	20
F15	Sonda lambda, sensore NOx, relè della pompa del carburante	15
	Relè del circuito delle candele di accensione	5
F 16	Centralina principale, faro principale destro, faro posteriore destro	30
F17	Clacson	15
F18	Amplificatore per processore audio digitale	30
F19	Tergicristallo anteriore	30
F20	Pompa dell’acqua	10
	valvola di dosaggio del carburante	20
F21	Sonda lambda	10/15
	Pompa a vuoto	20
F22	Interruttore del pedale della frizione, interruttore del pedale del freno	5
F23	Pompa dell’aria secondaria	5
	Misuratore di massa dell’aria	10
	Pompa del carburante ad alta pressione	15
F24	Filtro a carbone attivo, valvola di ricircolo dei gas di scarico	10
F25	Pompa per ABS	30/40
F26	Centralina principale, faro principale sinistro, faro posteriore sinistro	30
F27	Pompa dell’aria secondaria	40
	Pre-riscaldamento	50
F28	Non assegnato	–
F29	Terminale di alimentazione 30	50
F30	Terminale Xa)	40
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo terminale vengono disattivati automaticamente.

Scatola dei fusibili nel cruscotto

Numero	Descrizione	Amperaggi [A]
1	Porta diagnostico, centralina motore, pompa elettrica del carburante	10
2	Centralina ABS, ESP	5
3	Airbag	5
4	Riscaldamento, Climatizzazione, Luci di retromarcia	5
5	Centralina per regolazione dei fari	5
6	Set di indicatori, Centralina cambio automatico, Centralina servosterzo elettromeccanico, Assistenza al parcheggio; Frizione Haldex	5
7	Non assegnato	–
8	Non assegnato	–
9	Non assegnato	–
10	Non assegnato	–
11	Non assegnato	–
12	Chiusura centralizzata	10
13	Porta diagnostico, interruttore della luce	10
14	Centralina cambio automatico, bloccaggio leva del cambio	5
15	Centralina principale – illuminazione interna	7,5
16	Climatronic	10
17	Non assegnato	–
18	Non assegnato	–
19	Centralina per rilevamento rimorchio	5
20	Non assegnato	–
21	Luci di svolta a sinistra e a destra	10
22	Ventola dell’aria per Climatronic	40
23	Parabrezza	30
24	Accendino	25
25	Riscaldamento del lunotto posteriore	25
	Riscaldamento del lunotto posteriore, Riscaldamento e ventilazione stazionaria	30
26	Porta di alimentazione nel bagagliaio	20
27	Relè della pompa del carburante, valvole iniettori (motore diesel)	15
28	Non assegnato	–
29	Centralina motore, riscaldatore ventilato del basamento	10
30	Centralina cambio automatico	20
31	Pompa a vuoto	20
32	Finestrino posteriore elettrico	30
33	Tetto elettrico scorrevole e ribaltabile	25
34	Centralina per funzioni di comfort	20
35	Sistema di allarme antifurto	5
36	Sistema di pulizia dei fari	20
37	Riscaldamento dei sedili anteriori	30
38	Sedili posteriori riscaldati	30
39	Non assegnato	–
40	Ventola dell’aria per riscaldamento e climatizzazione	40
41	Wycieracchia lunotto posteriore	15
42	Non assegnato	–
43	Dispositivo di traino	15
44	Dispositivo di traino	20
45	Dispositivo di traino	15
46	Ugelli riscaldati per tergicristallo anteriore	5
47	Relè di riscaldamento stazionario	5
48	Non assegnato	–
49	Interruttore della luce	5

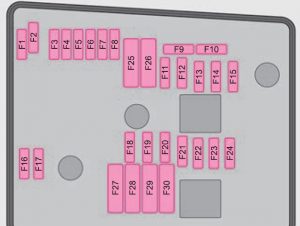

Skoda Octavia (2011) – schema dei fusibili

Anno di produzione: 2011

Scatola dei fusibili nel vano motore

Numero	Descrizione	Amperaggi [A]
F1	Non assegnato	–
F2	Centralina cambio automatico DQ 200	30
F3	Circuito di misura	5
F4	Valvole ABS	30/20
F5	Centralina cambio automatico	15
F6	Strumentazione, leva tergicristallo anteriore e leva indicatori di direzione	5
F7	Terminale di alimentazione 15, motorino di avviamento	40
F8	Radio	15
F9	Telefono	5
F10	Centralina motore, relè principale	5/10
F11	Centralina per riscaldamento supplementare	20
F12	Centralina per bus CAN	5
F13	Centralina motore	15/30
F14	Accensione	20
F15	Sonda lambda	15
	Relè del sistema di candelette	5
F 16	Centralina, faro principale destro, faro posteriore destro	30
F17	Clacson	15
F18	Amplificatore per processore audio digitale	30
F19	Tergicristallo anteriore	30
F20	Pompa dell’acqua	10
	Valvola di dosaggio carburante	20
F21	Sonda lambda	10/15
	Pompa a vuoto	20
F22	Interruttore del pedale della frizione, interruttore del pedale del freno	5
F23	Pompa dell’aria secondaria	5
	Misuratore di massa d’aria	10
	Pompa carburante ad alta pressione	15
F24	Filtro a carboni attivi, valvola di ricircolo dei gas di scarico	10
F25	Pompa per ABS	30/40
F26	Centralina, faro principale sinistro, faro posteriore sinistro	30
F27	Pompa dell’aria secondaria	40
	Sistema di candelette	50
F28	Non assegnato	–
F29	Terminale di alimentazione 30	50
F30	Terminale Xa)	40
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo terminale vengono disattivati automaticamente.

Scatola dei fusibili nel cruscotto

Numero	Descrizione	Amperaggi [A]
1	Pressofusibile diagnostico, centralina motore, pompa carburante elettrica	10
2	Centralina ABS, ESP	5
3	Airbag	5
4	Riscaldamento, Climatizzazione, Luci di retromarcia	5
5	Centralina per regolazione fari	5
6	Strumentazione, Centralina cambio automatico, Centralina servosterzo elettromeccanico, Assistenza al parcheggio; Frizione Haldex	5
7	Non assegnato	–
8	Non assegnato	–
9	Non assegnato	–
10	Non assegnato	–
11	Non assegnato	–
12	Chiusura centralizzata	10
13	Pressofusibile diagnostico, interruttore della luce	10
14	Centralina cambio automatico, bloccaggio leva cambio	5
15	Centralina – illuminazione interna	7,5
16	Climatronic	10
17	Non assegnato	–
18	Non assegnato	–
19	Centralina per rilevamento rimorchio	5
20	Non assegnato	–
21	Luci di svolta a sinistra e a destra	10
22	Ventola dell’aria per Climatronic	40
23	Parabrezza	30
24	Accendino	25
25	Riscaldamento lunotto posteriore	25
	Riscaldamento lunotto posteriore, Riscaldamento e ventilazione stazionaria	30
26	Pressofusibile di alimentazione nel bagagliaio	20
27	Relè pompa carburante, valvole iniettori (motore diesel)	15
28	Non assegnato	–
29	Centralina motore, riscaldatore ventilato del basamento	10
30	Centralina cambio automatico	20
31	Pompa a vuoto	20
32	Finestrino posteriore elettrico	30
33	Tetto elettrico scorrevole e sollevabile	25
34	Centralina per funzioni di comfort	20
35	Sistema di allerta antifurto	5
36	Sistema di pulizia dei fari	20
37	Riscaldamento sedili anteriori	30
38	Sedili posteriori riscaldati	30
39	Non assegnato	–
40	Ventola dell’aria per riscaldamento e climatizzazione	40
41	Tergicristallo lunotto posteriore	15
42	Non assegnato	–
43	Dispositivo di traino	15
44	Dispositivo di traino	20
45	Dispositivo di traino	15
46	Ugelli riscaldati per tergicristallo anteriore	5
47	Relè riscaldamento stazionario	5
48	Non assegnato	–
49	Interruttore della luce	5

Skoda Octavia (2012) – schema della scatola dei fusibili

Anno di produzione: 2012.

Fusibile accendisigari (presa di alimentazione) nella Skoda Octavia (2012) è il fusibile 47 nella scatola dei fusibili

Scatola dei fusibili nel vano motore

Nr	Descrizione
F1	Non assegnato
F2	Controllore della trasmissione automatica DQ 200
F3	Circuito di misura
F4	Valvole per ABS
F5	Controllore della trasmissione automatica
F6	Set di indicatori; Leva del tergicristallo anteriore; Leva degli indicatori di direzione.
F7	Collegamento di alimentazione 15; Motorino di avviamento.
F8	Radio
F9	Non assegnato
F10	Unità di controllo del motore; Relè principale.
F11	Unità di controllo per il riscaldamento supplementare
F12	Unità di controllo per il bus CAN
F13	Unità di controllo del motore
F14	Accensione
F15	Sonda lambda
	Relè del sistema di candelette
F 16	Unità di controllo centrale; Faro principale destro; Faro posteriore destro.
F17	Clacson
F18	Amplificatore per processore audio digitale
F19	Tergicristallo anteriore
F20	Pompa dell’acqua
	Valvola per la dosatura del carburante
F21	Sonda lambda
F22	Interruttore del pedale della frizione; Interruttore del pedale del freno.
F23	Pompa dell’aria secondaria
	Misuratore di massa dell’aria
	Pompa del carburante ad alta pressione
F24	Filtro con carbone attivo, valvola di ricircolo dei gas di scarico
F25	Pompa per ABS
F26	Unità di controllo centrale; Faro principale sinistro; Faro posteriore sinistro.
F27	Pompa dell’aria secondaria
	Sistema delle candelette
F28	Non assegnato
F29	Collegamento di alimentazione 30
F30	Terminale Xa)
a) Per non scaricare inutilmente la batteria durante l’avviamento del motore, gli elementi elettrici di questo collegamento sono automaticamente disattivati.

Scatola dei fusibili nel cruscotto

Nr	Descrizione
1	Presa diagnostica; Controllore del motore; Pompa elettrica del carburante.
2	Unità di controllo ABS, ESP
3	Airbag
4	Riscaldamento; Climatizzazione; Luci di retromarcia.
5	Unità di controllo per la regolazione dei fari
6	Set di indicatori, Unità di controllo della trasmissione automatica, Unità di controllo dell’assistenza elettromeccanica alla sterzata, Assistenza al parcheggio; Frizione Haldex.
7	Non assegnato
8	Non assegnato
9	Non assegnato
10	Non assegnato
11	Non assegnato
12	Chiusura centralizzata
13	Presa diagnostica; Interruttore della luce.
14	Controllore della trasmissione automatica; Blocco della leva del cambio.
15	Unità di controllo centrale – illuminazione interna
16	Climatronic
17	Non assegnato
18	Tergicristallo posteriore
19	Unità di controllo per il rilevamento del rimorchio
20	Non assegnato
21	Luci di svolta a sinistra e a destra
22	Ventola dell’aria per Climatronic
23	Parabrezza
24	Accendisigari
25	Riscaldamento del lunotto posteriore
	Riscaldamento del lunotto posteriore, Riscaldamento supplementare (riscaldamento e ventilazione in sosta).
26	Presa di alimentazione nel bagagliaio
27	Relè della pompa del carburante, valvole iniettori (motore diesel)
28	Radio
29	Controllore del motore; Riscaldatore della coppa dell’olio.
30	Controllore della trasmissione automatica
31	Pompa del vuoto
32	Finestrino elettrico posteriore
33	Tetto elettrico scorrevole e ribaltabile
34	Unità di controllo delle funzioni di comfort
35	Sistema di allarme antifurto
36	Sistema di pulizia dei fari
37	Riscaldamento dei sedili anteriori
38	Sedili posteriori riscaldati
39	Set di indicatori; Leva del tergicristallo anteriore; Leva degli indicatori di direzione
40	Ventola dell’aria per riscaldamento e climatizzazione
41	Non assegnato
42	Non assegnato
43	Dispositivo di traino
44	Dispositivo di traino
45	Dispositivo di traino
46	Riscaldatori dei sedili
47	Relè del riscaldamento in sosta
48	Telefono
49	Interruttore della luce

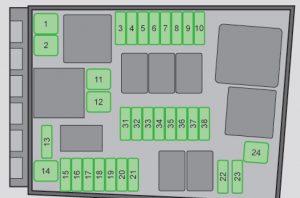

Skoda Octavia (2013) – schema della scatola dei fusibili

Anno di produzione: 2013.

Fusibile accendisigari (presa di alimentazione) in Ford Ka (2010.11.01-2014.10.31) è il fusibile F85 nella scatola dei fusibili

Scatola dei fusibili nel cruscotto

Nr	Descrizione
1	Non assegnato
2	Non assegnato
3	Non assegnato
4	Non assegnato
5	Unità di controllo del bus dati
6	Sensore allarme
7	Controllore del sistema di climatizzazione, riscaldamento; Ricevitore per il controllo remoto del riscaldamento stazionario; Leva del cambio del cambio automatico; Relè riscaldamento lunotto posteriore; Relè riscaldamento parabrezza.
8	Interruttore luci; Sensore pioggia; Presa diagnostica.
9	Frizione Haldex
10	Schermo touch
11	Sedili posteriori riscaldati
12	Radio
13	Tenditore della cintura – lato conducente
14	Ventola dell’aria per climatizzazione, riscaldamento
15	Blocco sterzo elettrico
16	Amplificatore di segnale per telefono; Preparazione per l’installazione del telefono.
17	Set di indicatori
18	Non assegnato
19	Unità di controllo KESSY
20	Modulo sterzo
21	Non assegnato
22	Apertura del bagagliaio
23	Luce
24	Tetto panoramico
25	Controllore della chiusura centralizzata delle porte anteriori destra, vetri elettrici – sinistri.
26	Sedili anteriori riscaldati
27	Amplificatore musicale
28	Dispositivo di traino
29	Non assegnato
30	Non assegnato
31	Faro – sinistro
32	Assistenza al parcheggio (assistente al parcheggio)
33	Airbag
34	Pulsante TCS; ESC; Display di controllo pneumatici; Sensore pressione climatizzazione; Interruttore luci retromarcia; Specchietto retrovisore oscurabile; Pulsante START-STOP; Preparazione per telefono; Controllo riscaldamento sedili posteriori; Sensore climatizzazione; Presa 230 V; Attivatore sonoro.
35	Faro; Regolazione fascio fari; Connettore diagnostico; Telecamera; Radar.
36	Faro destro
37	Faro sinistro
38	Dispositivo di traino
39	Controllore della chiusura centralizzata delle porte anteriori – destra; Alzavetri – anteriori e posteriori destri.
40	Presa di alimentazione 12 V.
41	Relè CNG
42	Controllore della chiusura centralizzata delle porte posteriori – sinistre, destre, Spruzzatore fari; Tergicristalli parabrezza.
43	Copertura per lampadine a scarica; Illuminazione interna.
44	Dispositivo di traino
45	Unità di controllo per la regolazione del sedile
46	Presa di alimentazione 230 V.
47	Tergicristallo lunotto posteriore
48	Non assegnato
49	Bobina relè motorino di avviamento; Interruttore pedale della frizione.
50	Non assegnato
51	Tenditore della cintura – lato passeggero anteriore
52	Non assegnato
53	Relè riscaldamento lunotto posteriore

Scatola dei fusibili nel vano motore

Nr	Descrizione
F1	Unità di controllo per ESC
F2	Unità di controllo ESC, ABS
F3	Unità di controllo motore
F4	Controllore motore; Relè riscaldamento elettrico aggiuntivo.
F5	Elementi motore
F6	Sensore freno, elementi motore
F7	Pompa liquido refrigerante, elementi motore
F8	Sonda lambda
F9	Accensione, controllore del sistema di candele riscaldanti, elementi motore.
F10	Controllore pompa carburante, accensione
F11	Riscaldamento elettrico aggiuntivo
F12	Riscaldamento elettrico aggiuntivo
F13	Controllore cambio automatico
F14	Riscaldatore parabrezza – sinistro
F15	Clacson
F 16	Accensione; Pompa carburante.
F17	Unità di controllo ABS, ESC, unità di controllo motore
F18	Unità di controllo del bus dati
F19	Tergicristalli
F20	Allarme
F21	ABS
F22	Unità di controllo motore
F23	Motorino di avviamento
F24	Riscaldamento elettrico aggiuntivo
F31	Non assegnato
F32	Non assegnato
F33	Non assegnato
F34	Riscaldamento parabrezza – destro
F35	Non assegnato
F36	Non assegnato
F37	Unità di controllo per riscaldamento aggiuntivo.
F39	Non assegnato

Skoda Octavia (2014) – schema dei fusibili

Anno di produzione: 2014

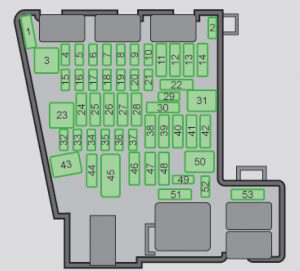

Scatola dei fusibili nel cruscotto

Numero	Descrizione
1	Non assegnato
2	Non assegnato
3	Non assegnato
4	Non assegnato
5	Unità di controllo del bus dati
6	Sensore di allarme
7	Controllore del sistema di climatizzazione, riscaldamento, ricevitore per il telecomando del riscaldamento ausiliario, leva del cambio del cambio automatico, relè del riscaldamento del lunotto, relè del riscaldamento del parabrezza
8	Interruttore della luce, sensore della pioggia, presa diagnostica
9	Frizione Haldex
10	Schermo touchscreen
11	Sedili posteriori riscaldati
12	Radio
13	Tenditore della cinghia – lato conducente
14	Ventola dell’aria per climatizzazione, riscaldamento
15	Blocco sterzo elettrico
16	Amplificatore del segnale per il telefono, preparazione per l’installazione del telefono
17	Set di indicatori
18	Non assegnato
19	Unità di controllo KESSY
20	Modulo del volante
21	Non assegnato
22	Apertura del bagagliaio
23	Luce – bene
24	Tetto panoramico
25	Controllore della chiusura centralizzata delle porte anteriori destra, alzavetri elettrici – sinistri
26	Sedili anteriori riscaldati
27	Amplificatore musicale
28	Gancio di traino
29	Non assegnato
30	Non assegnato
31	Faro – sinistro
32	Assistenza al parcheggio (assistente al parcheggio)
33	Interruttore dell’airbag per le luci di emergenza
34	Pulsante TCS, ESC, display di controllo pneumatici, sensore di pressione del climatizzatore, interruttore delle luci di retromarcia, specchietto retrovisore auto-oscurante, pulsante START-STOP, preparazione per il telefono, controllo del riscaldamento dei sedili posteriori, sensore del climatizzatore, presa 230 V, attivatore sonoro
35	Faro, regolazione del fascio dei fari, connettore diagnostico, telecamera, radar
36	Faro destro
37	Faro sinistro
38	Gancio di traino
39	Controllore della chiusura centralizzata delle porte anteriori – destra, alzavetri – anteriori e posteriori destri
40	Presa di alimentazione 12 V.
41	Relè CNG
42	Controllore della chiusura centralizzata delle porte posteriori – sinistre, destre, spruzzatore dei fari, tergicristalli del parabrezza
43	Copertura per lampadine a scarica, illuminazione interna
44	Gancio di traino
45	Unità di controllo per la regolazione del sedile
46	Presa di alimentazione 230 V.
47	Tergicristallo del lunotto
48	Non assegnato
49	Bobina del relè del motorino di avviamento, interruttore del pedale della frizione
50	Non assegnato
51	Tenditore della cinghia – lato passeggero anteriore
52	Non assegnato
53	Relè del riscaldamento del lunotto

Scatola dei fusibili nel vano motore

Numero	Descrizione
1	Unità di controllo ESC, ABS
2	Unità di controllo ESC, ABS
3	Unità di controllo del motore
4	Controllore del motore, relè del riscaldamento elettrico ausiliario
5	Elementi del motore
6	Sensore del freno, elementi del motore
7	Pompa del liquido di raffreddamento, elementi del motore
8	Sonda lambda
9	Accensione, controllore del sistema di candele di accensione, elementi del motore
10	Controllore della pompa del carburante, accensione
11	Riscaldamento elettrico ausiliario
12	Riscaldamento elettrico ausiliario
13	Controllore del cambio automatico
14	Non assegnato
15	Clacson
16	Accensione, pompa del carburante
17	Unità di controllo ABS, ESC, unità di controllo del motore
18	Unità di controllo del bus dati
19	Tergicristalli
20	Allarme
21	Riscaldamento del parabrezza – sinistro
22	Unità di controllo del motore
23	Motorino di avviamento
24	Riscaldamento elettrico ausiliario
31	Non assegnato
32	Non assegnato
33	Non assegnato
34	Riscaldamento del parabrezza – destro
35	Non assegnato
36	Non assegnato
37	Unità di controllo per il riscaldamento ausiliario
39	Non assegnato

Skoda Octavia (2015) – schema del fusibile

Anno di produzione: 2015

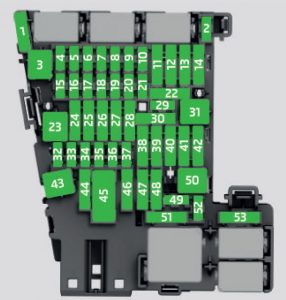

Scatola dei fusibili nel cruscotto

Numero	Descrizione
1	Non assegnato
2	Non assegnato
3	Non assegnato
4	Non assegnato
5	Unità di controllo del bus dati
6	Sensore dell’allarme
7	Controllore del sistema di climatizzazione, riscaldamento, ricevitore per il controllo remoto del riscaldamento ausiliario, leva del cambio della trasmissione automatica, relè del riscaldamento del lunotto, relè del riscaldamento del parabrezza
8	Interruttore della luce, sensore della pioggia, presa diagnostica
9	Frizione Haldex
10	Schermo touch
11	Sedili posteriori riscaldati
12	Radio
13	Tenditore della cintura – lato conducente
14	Ventola dell’aria per climatizzazione, riscaldamento
15	Blocco elettrico dello sterzo
16	Amplificatore del segnale per il telefono, preparazione per l’installazione del telefono
17	Set di indicatori
18	Non assegnato
19	Unità di controllo KESSY
20	Leva di comando sotto il volante
21	Non assegnato
22	Gancio di traino – contatto nella presa
23	Luce – buona
24	Tetto panoramico
25	Controllore della chiusura centralizzata delle porte anteriori destra, alzavetri elettrici – sinistri
26	Sedili anteriori riscaldati
27	Amplificatore musicale
28	Gancio di traino – luce sinistra
29	Relè CNG
30	Non assegnato
31	Faro – sinistro
32	Assistenza al parcheggio (assistente al parcheggio)
33	Interruttore dell’airbag per le luci di emergenza
34	TCS, pulsante ESC, display di controllo degli pneumatici, sensore di pressione del climatizzatore, interruttore delle luci di retromarcia, specchietto retrovisore con oscuramento automatico, pulsante START-STOP, preparazione per il telefono, controllo del riscaldamento dei sedili posteriori, sensore del climatizzatore, alimentazione 230 V presa, generatore di suono sportivo
35	Faro, regolazione del fascio dei fari, presa diagnostica, telecamera, radar
36	Faro destro
37	Faro sinistro
38	Gancio di traino – luce destra
39	Controllore della chiusura centralizzata delle porte anteriori – destra, alzavetri – anteriori e posteriori destri
40	Presa di alimentazione 12 V.
41	Non assegnato
42	Controllore della chiusura centralizzata delle porte posteriori – sinistre, destre, spruzzatore dei fari, tergicristalli del parabrezza
43	Copertura per lampade a scarica, illuminazione interna
44	Gancio di traino – contatto nella presa
45	Unità di controllo per il regolatore del sedile
46	Presa di alimentazione 230 V.
47	Tergicristallo del lunotto
48	Non assegnato
49	Bobina del relè del motorino di avviamento, interruttore del pedale della frizione
50	Apertura del cofano del bagagliaio
51	Tenditore della cintura – lato passeggero anteriore
52	Non assegnato
53	Relè del riscaldamento del lunotto

Scatola dei fusibili nel vano motore

Numero	Descrizione
1	Unità di controllo ESC, ABS
2	Unità di controllo ESC, ABS
3	Unità di controllo del motore
4	Ventola del radiatore, sensore di temperatura dell’olio, sensore di quantità d’aria, valvola di controllo della pressione del carburante, relè del riscaldamento elettrico ausiliario
5	Bobina del relè del sistema di accensione, bobina del relè CNG
6	Sensore del freno
7	Pompa del liquido di raffreddamento, copertura del radiatore
8	Sonda lambda
9	Accensione, unità di controllo del sistema di riscaldamento
10	Controllore della pompa del carburante, accensione
11	Riscaldamento elettrico ausiliario
12	Riscaldamento elettrico ausiliario
13	Controllore della trasmissione automatica
14	Non assegnato
15	Clacson
16	Accensione, pompa del carburante
17	Unità di controllo ABS, ESC, unità di controllo del motore
18	Unità di controllo del bus dati
19	Tergicristalli
20	Allarme
21	Riscaldamento del parabrezza – sinistro
22	Unità di controllo del motore
23	Motorino di avviamento
24	Riscaldamento elettrico ausiliario
31	Non assegnato
32	Non assegnato
33	Non assegnato
34	Riscaldamento del parabrezza – destro
35	Non assegnato
36	Non assegnato
37	Unità di controllo per il riscaldamento ausiliario
39	Non assegnato

Skoda Octavia (2016) – schema del quadro fusibili

Anno di produzione: 2016.

Fusibile accendisigari (presa di alimentazione) nella Skoda Octavia (2016) è il fusibile 40 nel quadro fusibili sul cruscotto.

Quadro fusibili nel cruscotto

Nr	Descrizione
1	Non assegnato
2	Non assegnato
3	Non assegnato
4	Non assegnato
5	Databus
6	Sensore allarme
7	Climatizzazione; Riscaldamento; Ricevitore del telecomando per riscaldamento stazionario; Leva del cambio del cambio automatico.
8	Interruttore luci; Sensore pioggia; Presa diagnostica.
9	Frizione Haldex
10	Schermo touch
11	Sedili posteriori riscaldati
12	Radio
13	Tensionatore cintura – lato conducente
14	Ventilatore aria per climatizzazione; Riscaldamento.
15	Blocco sterzo elettrico
16	Amplificatore segnale per telefono; Preparazione per installazione telefono.
17	Set di indicatori
18	Non assegnato
19	KESSY
20	Leva di comando sotto il volante
21	Non assegnato
22	Gancio di traino – contatto nella presa
23	Luce
24	Tetto panoramico
25	Controllore della chiusura centralizzata delle porte anteriori destra, vetri elettrici – sinistri.
26	Sedili anteriori riscaldati
27	Amplificatore musicale
28	Gancio di traino – luce sinistra
29	Relè CNG
30	Non assegnato
31	Faro – sinistro
32	Assistenza al parcheggio (assistente al parcheggio)
33	Interruttore airbag per luci di emergenza
34	TCS; Pulsante ESC; Display controllo pneumatici; Sensore pressione climatizzazione; Interruttore luci retromarcia; Specchietto retrovisore interno con oscuramento automatico; Pulsante START-STOP; Preparazione per telefono; Controllo riscaldamento sedili posteriori; Sensore climatizzazione; Alimentazione 230 V presa; Generatore di suono sportivo.
35	Faro; Regolazione fascio fari; Connettore diagnostico; Telecamera; Radar.
36	Faro destro
37	Faro sinistro
38	Gancio di traino – luce destra
39	Controllore della chiusura centralizzata delle porte anteriori – destra, alzavetri – anteriori e posteriori destri.
40	Presa di alimentazione 12 V.
41	Non assegnato
42	Porte posteriori con chiusura centralizzata; Lavalunotto fari; Lavalunotto parabrezza.
43	Copertura per lampadine a scarica; Illuminazione interna.
44	Gancio di traino – contatto nella presa
45	Unità di controllo per regolazione sedile
46	Presa di alimentazione 230 V.
47	Spazzola lunotto posteriore
48	Non assegnato
49	Bobina relè avviamento; Interruttore pedale frizione.
50	Apertura del cofano del bagagliaio
51	Tensionatore cintura – lato passeggero anteriore
52	Non assegnato
53	Relè riscaldamento lunotto posteriore

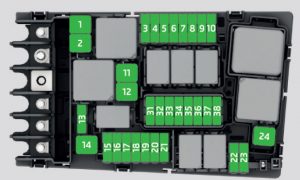

Quadro fusibili nel vano motore

Nr	Descrizione
1	ESC, ABS
2	ESC, ABS
3	Unità di controllo motore
4	Ventilatore radiatore; Sensore temperatura olio; Sensore flusso aria; Valvola di controllo pressione carburante; Relè riscaldamento elettrico aggiuntivo; Elementi motore.
5	Bobina relè sistema accensione; Bobina relè CNG; Elementi motore.
6	Sensore freno
7	Pompa liquido refrigerante; Apertura radiatore; Elementi motore.
8	Sonda lambda
9	Accensione; Sistema candele riscaldamento; Elementi motore.
10	Pompa carburante; Accensione.
11	Riscaldamento elettrico aggiuntivo
12	Riscaldamento elettrico aggiuntivo
13	Trasmissione automatica
14	Riscaldamento parabrezza – destro
15	Clacson
16	Accensione; Pompa carburante.
17	ABS; ESC; Controllore motore; Bobina relè riscaldamento parabrezza anteriore.
18	Databus; Modulo dati batteria.
19	Spazzole
20	Allarme
21	Riscaldamento parabrezza – sinistro
22	Unità di controllo motore
23	Avviamento
24	Riscaldamento elettrico aggiuntivo
31	Non assegnato
32	Non assegnato
33	Non assegnato
34	Frizione Haldex
35	Non assegnato
36	Non assegnato
37	Riscaldamento stazionario
39	Non assegnato
