Skoda Kodiaq (2016-2022) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Škoda Kodiaq (2016-2022), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Skoda Kodiaq (2016-2019) – schema della scatola dei fusibili
Anno di produzione: 2016, 2017, 2018, 2019.
Fusibile accendisigari (presa di alimentazione) nella Skoda Kodiaq (2016-2019) è il fusibile 40 nella scatola dei fusibili sul cruscotto.

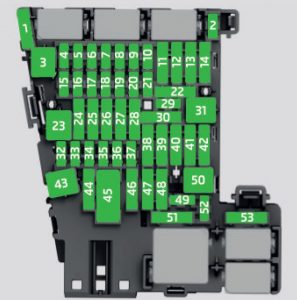

Scatola dei fusibili nel cruscotto
| Nr | Descrizione |
| 1 | Non assegnato |
| 2 | Non assegnato |
| 3 | Non assegnato |
| 4 | Volante riscaldato |
| 5 | Databus |
| 6 | Trasmissione automatica |
| 7 | Climatizzazione, ricevitore del telecomando per riscaldamento stazionario;
Vetro posteriore riscaldato; Vetro anteriore riscaldato; Climatizzazione posteriore. |
| 8 | Interruttore luci;
Sensore pioggia; Freno di stazionamento; Illuminazione ambiente; Sensore del sistema di allarme; Faro. |
| 9 | Leva di comando sotto il volante |
| 10 | Schermo Infotainment |
| 11 | Luce – a sinistra |
| 12 | Infotainment;
ExBoxM2 (riguarda la Corea del Sud). |
| 13 | Tensore della cinghia a sinistra |
| 14 |
Ventola dell’aria per climatizzazione e riscaldamento. |
| 15 | Blocco elettrico del volante |
| 16 | Porta USB;
Connettore diagnostico; Phonebox/ |
| 17 | Set di indicatori;
Collegamento allarme. |
| 18 | Telecamera di retromarcia |
| 19 | KESSY |
| 20 | SCR |
| 21 | Tractione integrale |
| 22 | Gancio di traino |
| 23 | Tetto panoramico scorrevole e inclinabile |
| 24 | Luce – a destra |
| 25 | Chiusura centralizzata – porte anteriori e posteriori sinistre;
Finestrino elettrico – sinistro; Specchietti esterni sinistri: riscaldamento, funzione di ripiegamento, regolazione della superficie dello specchio. |
| 26 | Sedili anteriori riscaldati |
| 27 | Illuminazione interna |
| 28 | Rimorchio – presa elettrica |
| 29 | Non assegnato |
| 30 | Impostazione dell’amortizzatore |
| 31 | Non assegnato |
| 32 | Assistenza al parcheggio (assistente al parcheggio) |
| 33 | Airbag |
| 34 | Climatizzazione;
Interruttore luci di retromarcia; Specchio con oscuramento automatico; Riscaldamento del sedile; Freno di stazionamento; Interruttori luci; Striscia con interruttori; Riscaldamento elettrico aggiuntivo. |
| 35 | Connettore diagnostico;
Telecamera; Radar. |
| 36 | Fari AFS – destro |
| 37 | Fari AFS – sinistro |
| 38 | Dispositivo rimovibile – presa elettrica |
| 39 | Chiusura centralizzata – porte anteriori e posteriori destra,
finestrino elettrico – destro Specchietti esterni destro: riscaldamento, funzione di ripiegamento, regolazione della superficie dello specchio. |
| 40 | Presa 12 V |
| 41 | Tensore della cinghia a destra |
| 42 | Chiusura del bagagliaio;
Lavaluci dei fari; Lavaluci del vetro anteriore e posteriore. |
| 43 | Amplificatore musicale |
| 44 | Dispositivo rimovibile – presa elettrica |
| 45 | Regolazione elettrica del sedile del conducente |
| 46 | Presa di alimentazione 230 V. |
| 47 | Spazzola del vetro posteriore |
| 48 | Rilevamento dell’angolo cieco |
| 49 | Avviamento del motore, interruttore del pedale della frizione |
| 50 | Apertura del bagagliaio |
| 51 | Riscaldamento dei sedili posteriori |
| 52 | Sedili anteriori riscaldati |
| 53 | Vetro posteriore riscaldato |

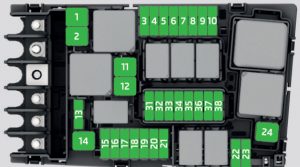

Scatola dei fusibili nel vano motore
| Nr | Descrizione |
| 1 | ESC;
Freno di stazionamento. |
| 2 | ESC |
| 3 | Sistema di controllo del motore |
| 4 | Ventola del radiatore;
Valvola di controllo della pressione del carburante; Riscaldamento elettrico aggiuntivo; Elementi del motore. |
| 5 | Accensione;
Pompa del carburante; Sensore di livello e temperatura dell’olio; Elementi del motore. |
| 6 | Sensore del freno |
| 7 | Pompa del liquido di raffreddamento;
Valvola di scarico; Elementi del motore. |
| 8 | Sonda lambda |
| 9 | Pompa del liquido di raffreddamento;
Accensione; Riscaldatore; Misuratore di flusso d’aria; Elementi del motore. |
| 10 | Pompa del carburante |
| 11 | Riscaldamento elettrico aggiuntivo;
Vetro anteriore riscaldato. |
| 12 | Riscaldamento elettrico aggiuntivo |
| 13 | Trasmissione automatica |
| 14 | Non assegnato |
| 15 | Clacson |
| 16 | Accensione |
| 17 | ESC;
Controllore del motore; Bobina del relè principale. |
| 18 | Riscaldamento elettrico aggiuntivo;
Ventola del radiatore; Valvola di sfiato; Sensore di temperatura dell’olio; Valvola del filtro con carbone attivo; Valvola del collettore di aspirazione. |
| 19 | Spazzole |
| 20 | Allarme antifurto |
| 21 | Non assegnato |
| 22 | Sistema di controllo del motore |
| 23 | Avviamento |
| 24 | Riscaldamento elettrico aggiuntivo |
| 31 | Non assegnato |
| 32 | Non assegnato |
| 33 | SCR |
| 34 | Non assegnato |
| 35 | Non assegnato |
| 36 | Non assegnato |
| 37 | Aux |
| 38 | Non assegnato |
Skoda Kodiaq – schema della scatola dei fusibili
Anno di produzione: 2020, 2021.
Fusibile accendisigari (presa di alimentazione) nella Skoda Kodiaq è il fusibile 40 nella scatola dei fusibili nell’abitacolo.
2020

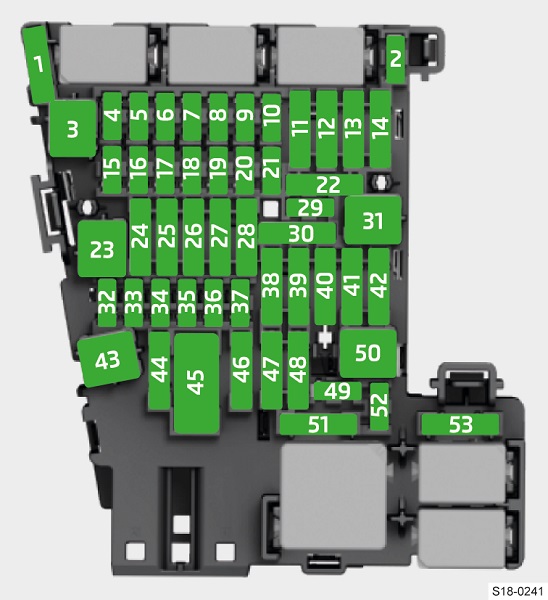

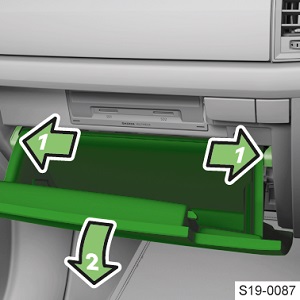

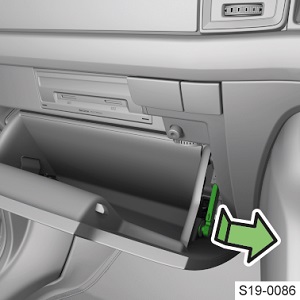

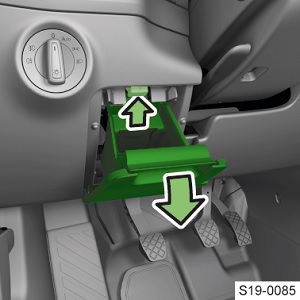

Fusibili nel cruscotto
| Numero | Descrizione |
|---|---|
| 1 | SCR (AdBlue®) |
| 2 | Riscaldamento del volante |
| 3 | Non utilizzato |
| 4 | Sistema di allarme |
| 5 | Buss di dati |
| 6 | Cambio automatico |
| 7 | Climatizzazione; Ricevitore di riscaldamento stazionario; Riscaldamento del vetro anteriore e posteriore; Indicatore di controllo pneumatico. |
| 8 | Interruttore luci; Sensore della pioggia; Freno di stazionamento; Illuminazione ambiente; Sensore del sistema di allarme; Fari anteriori. |
| 9 | Leva di comando sotto il volante |
| 10 | Schermo del dispositivo Infotainment |
| 11 | Illuminazione del veicolo – lato sinistro |
| 12 | Dispositivo Infotainment |
| 13 | Tensionatori delle cinture – lato sinistro |
| 14 | Ventola di climatizzazione, riscaldamento |
| 15 | Blocco elettrico dello sterzo |
| 16 | Porte USB; Presa diagnostica; Phonebox. |
| 17 | Cruscotto; Numero di emergenza. |
| 18 | Telecamera posteriore; Visualizzazione dell’area |
| 19 | KESSY (sistema di chiusura e avviamento senza chiave) |
| 20 | SCR (AdBlue®); Pompa a vuoto per il sistema frenante. |
| 21 | Trazione integrale |
| 22 | Gancio di traino |
| 23 | Tetto panoramico scorrevole |
| 24 | Illuminazione del veicolo – lato destro |
| 25 | Chiusura centralizzata – porte anteriori sinistra e posteriori sinistra; Alzavetro sinistro; Riscaldamento dello specchietto retrovisore sinistro; Funzione di piegatura, regolazione della superficie dello specchietto. |
| 26 | Riscaldamento dei sedili anteriori |
| 27 | Illuminazione interna |
| 28 | Gancio di traino |
| 29 | Funzione di ricarica USB – sul retro e nello specchietto retrovisore interno |
| 30 | Regolazione degli ammortizzatori |
| 31 | Apertura del bagagliaio |
| 32 | Assistenza al parcheggio; Assistente al parcheggio; Rilevamento dell’angolo morto. |
| 33 | Airbag |
| 34 | Climatizzazione; Interruttore luci di retromarcia; Specchietto retrovisore interno con funzione di oscuramento automatico; Riscaldamento dei sedili; Freno di stazionamento; Interruttore luci; Pannello con pulsanti. |
| 35 | Presa diagnostica; Telecamera; Sensore radar. |
| 36 | Faro LED – a destra |
| 37 | Faro LED – a sinistra |
| 38 | Gancio di traino |
| 39 | Chiusura centralizzata – porte anteriori destra e posteriori destra; Alzavetro destro; Riscaldamento dello specchietto retrovisore destro; Funzione di piegatura, regolazione della superficie dello specchietto. |
| 40 | Presa 12 V |
| 41 | Tensionatori delle cinture – lato destro |
| 42 | Blocco del bagagliaio; Sistema di pulizia dei fari; Lavalunotto anteriore e posteriore. |
| 43 | Amplificatore musicale |
| 44 | Gancio di traino |
| 45 | Controllo elettrico del sedile del conducente |
| 46 | Presa 230 V |
| 47 | Lavalunotto posteriore |
| 48 | Generatore di suono sportivo |
| 49 | Avviamento del motore; Interruttore del pedale della frizione. |
| 50 | Non utilizzato |
| 51 | Riscaldamento dei sedili posteriori |
| 52 | Ventilazione del sedile anteriore |
| 53 | Riscaldamento del vetro posteriore |

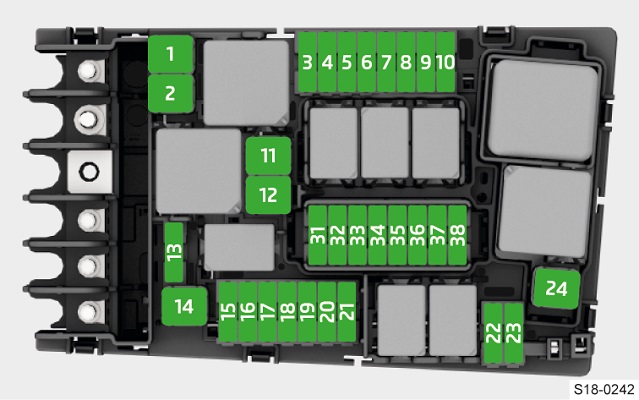

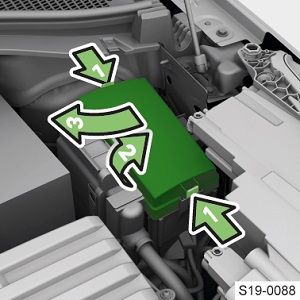

Fusibili nel vano motore
| Numero | Descrizione |
|---|---|
| 1 | Sistema di assistenza ESC; Freno di stazionamento. |
| 2 | Sistema di assistenza ESC |
| 3 | Sistema di controllo del motore |
| 4 | Ventola del radiatore; Regolatore di pressione del carburante; Riscaldamento elettrico ausiliario; Candela di accensione; Sensore di flusso d’aria; Sistema frenante; Sensore di livello dell’olio e temperatura dell’olio; Accensione; Elementi del motore. |
| 5 | Elementi del motore |
| 6 | Sensore di frenata |
| 7 | Pompa del liquido di raffreddamento; Valvola dei gas di scarico; Sfiato della coppa dell’olio; Elementi del motore. |
| 8 | Sensore Lambda; Sensore NOx e sensore di particelle. |
| 9 | Pompa del liquido di raffreddamento; Accensione; Elementi del motore. |
| 10 |
Schema dei fusibili e relè – Skoda Kodiaq
Riguarda i veicoli prodotti negli anni:
2022.
Fusibili nel cruscotto
| Numero | Descrizione |
|---|---|
| 1 | SCR (AdBlue®) |
| 2 | riscaldamento del volante |
| 3 | Riserva |
| 4 | Sistema di allarme |
| 5 | bus dati |
| 6 | Cambio automatico |
| 7 | Climatizzazione, ricevitore di riscaldamento ausiliario, riscaldamento del parabrezza anteriore e posteriore, indicatore di controllo degli pneumatici |
| 8 | interruttore luci, sensore pioggia, freno di stazionamento, illuminazione ambiente, sensore di allerta allarme, fari anteriori |
| 9 | leva di comando sotto il volante |
| 10 | schermo del dispositivo Infotainment |
| 11 | Illuminazione del veicolo – lato sinistro |
| 12 | dispositivo Infotainment |
| 13 | Tensionatori delle cinture – lato sinistro |
| 14 | ventilatore di climatizzazione, riscaldamento |
| 15 | blocco elettrico dello sterzo |
| 16 | Collegamenti USB, porta diagnostica, Phonebox |
| 17 | cruscotto, numero di emergenza |
| 18 | Telecamera posteriore, Area View |
| 19 | KESSY (sistema di chiusura e avviamento senza chiave) |
| 20 | SCR (AdBlue®), pompa a vuoto del sistema frenante |
| 21 | trazione integrale |
| 22 | Gancio di traino |
| 23 | tetto panoramico scorrevole |
| 24 | Illuminazione del veicolo – lato destro |
| 25 | Chiusura centralizzata – porte anteriori sinistra e posteriori sinistra, alzavetri sinistro, riscaldamento dello specchietto esterno sinistro, funzione di piegatura, regolazione della superficie dello specchietto |
| 26 | Riscaldamento dei sedili anteriori |
| 27 | Illuminazione interna |
| 28 | Gancio di traino |
| 29 | Funzione di ricarica USB – sul retro e sullo specchietto interno |
| 30 | regolazione degli ammortizzatori |
| 31 | apertura del bagagliaio |
| 32 | Assistenza al parcheggio, assistente al parcheggio, rilevamento dell’angolo cieco |
| 33 | Airbag |
| 34 | Climatizzazione, interruttore luci di retromarcia, specchietto interno con funzione di oscuramento automatico, riscaldamento dei sedili, freno di stazionamento, interruttore luci, pannello con pulsanti |
| 35 | Porta diagnostica, telecamera, sensore radar |
| 36 | Faro LED – destro |
| 37 | Faro LED – sinistro |
| 38 | Gancio di traino |
| 39 | Chiusura centralizzata – porte anteriori destra e posteriori destra, alzavetri destro, riscaldamento dello specchietto esterno destro, funzione di piegatura, regolazione della superficie dello specchietto |
| 40 | prese da 12 V |
| 41 | Tensionatori delle cinture – lato destro |
| 42 | blocco del bagagliaio, sistema di pulizia dei fari, tergicristalli anteriori e posteriori |
| 43 | amplificatore musicale |
| 44 | Gancio di traino |
| 45 | comando elettrico del sedile del conducente |
| 46 | presa 230 V |
| 47 | tergicristallo del lunotto posteriore |
| 48 | Generatore di suono sportivo |
| 49 | avviamento del motore, interruttore del pedale della frizione |
| 50 | Riserva |
| 51 | riscaldamento dei sedili posteriori |
| 52 | Ventilazione dei sedili anteriori, illuminazione del posto per i piedi |
| 53 | Riscaldamento del lunotto posteriore |
Fusibili nel vano motore
| Numero | Descrizione |
|---|---|
| 1 | Sistema di assistenza ESC, freno di stazionamento |
| 2 | Sistema di assistenza ESC |
| 3 | sistema di controllo del motore |
| 4 | Ventilatore del radiatore, regolatore di pressione del carburante, riscaldamento elettrico ausiliario, candela di accensione, misuratore di massa d’aria, sistema frenante, sensore di livello olio e temperatura olio, accensione, componenti del motore |
| 5 | componenti del motore |
| 6 | sensore di frenata |
| 7 | Pompa del liquido di raffreddamento, valvola dei gas di scarico, sfiato del basamento, componenti del motore |
| 8 | Sonda Lambda, sensore NOx e sensore di particolato |
| 9 |
