In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën Berlingo III 2018‑2022, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Citroen Berlingo III – schema della scatola dei fusibili

Anno di produzione: 2018, 2019, 2020, 2021.

Fusibili accendisigari (prese di alimentazione) nel Citroen Berlingo III sono i fusibili F32(anteriore) e F7(posteriore) nella scatola dei fusibili sul cruscotto.

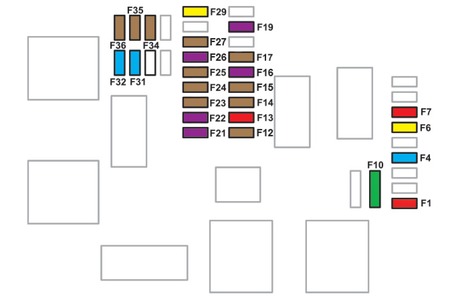

Fusibili nel cruscotto

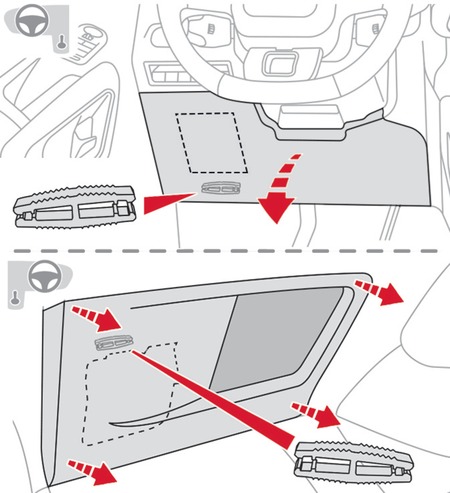

La scatola dei fusibili si trova nella parte inferiore del cruscotto (sul lato sinistro).

Numero	Amperaggi [A]	Descrizione
F1	10	Caricabatterie wireless per smartphone; Specchietto retrovisore elettrocromatico.
F4	15	Clacson.
F6	20	Pompa del tergicristallo.
F7	10	Presso 12 V (posteriore).
F10	30	Modulo di sicurezza elettrica per l’apertura delle porte dall’interno.
F13	10	Elementi di controllo dei sistemi telematici e della radio.
F14	5	Allarme; Indicatore di sovraccarico; Modulo telematico avanzato.
F19	3	Modulo del gancio di traino.
F22	3	Schermo del sistema Surround Rear Vision.
F23	5	Modulo base del gancio di traino.
F27	5	Riscaldamento supplementare.
F29	20	Radio; Schermo touch.
F32	15	Presso 12 V (anteriore).
F34	5	Elementi di controllo degli specchietti.
F36	5	Presso USB.

Fusibili nel vano motore

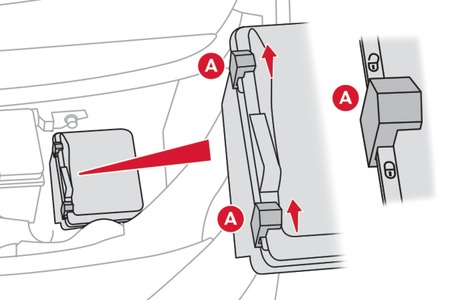

La scatola dei fusibili si trova nel vano motore, vicino alla batteria.

Numero	Amperaggi [A]	Descrizione
F16	15	Faro anteriore fendinebbia.
F18	10	Faro anabbagliante destro.
F19	10	Faro anabbagliante sinistro.
F29	40	Tergicristalli del parabrezza.

Schemi dei fusibili e dei relè – Citroën Berlingo III

Riguarda i veicoli prodotti negli anni:

2022.

Per l’accendisigari (prese di alimentazione) nel Citroën Berlingo III rispondono i fusibili F32(anteriore) e F7(posteriore) nella scatola dei fusibili sul cruscotto.

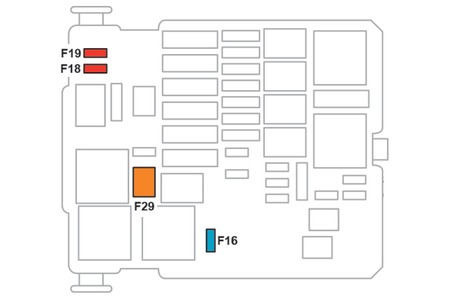

Fusibili nel vano motore

La scatola dei fusibili si trova nel vano motore, vicino alla batteria.

Numero	Amperaggi [A]	Descrizione
F16	15	Faro anteriore fendinebbia.
F18	10	Faro anteriore destro.
F19	10	Faro anteriore sinistro.
F29	40	Tergicristallo del parabrezza.

Fusibili nel cruscotto

La scatola dei fusibili si trova nella parte inferiore del cruscotto (sul lato sinistro).

Numero	Amperaggi [A]	Descrizione
F1	10	Caricabatterie wireless per smartphone; Specchietto retrovisore elettrocromatico.
F4	15	Clacson.
F6	20	Pompa del lavavetri.
F7	10	Presso 12 V (posteriore).
F10	30	Modulo di sicurezza elettrica per l’apertura delle porte dall’interno.
F13	10	Elementi di controllo dei sistemi telematici e della radio.
F14	5	Allarme; Indicatore di sovraccarico; Modulo telematico avanzato.
F19	3	Modulo del gancio di traino.
F22	3	Schermo del sistema Surround Rear Vision.
F23	5	Modulo base del gancio di traino.
F27	5	Riscaldamento supplementare.
F29	20	Radio; Schermo touchscreen.
F32	15	Presso 12 V (anteriore).
F34	5	Elementi di controllo degli specchietti.
F36	5	Presso USB.
