Citroën Jumpy (1994-2019) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën Jumpy (1994‑2019), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Schema dei fusibili e relè – Citroën Jumpy
Riguarda i veicoli prodotti negli anni:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

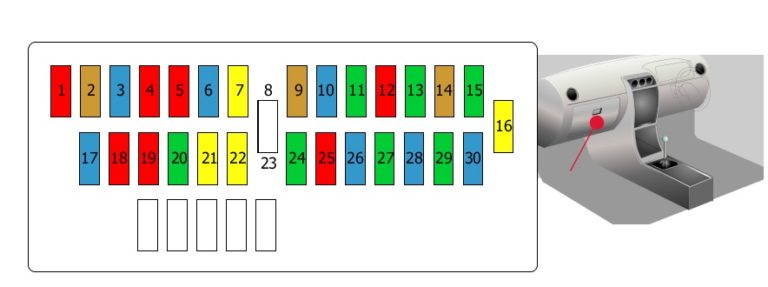

Fusibile nella zona passeggeri.
schema del fusibile.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10А | Impianto audio |
| 2 | 5А | Accensione + posizione; Sensore di velocità; CPH; Indicatori di avvertimento sul cruscotto. |
| 3 | 15А | Luci di stop; Cruise control. |
| 4 | 10А | Lucciola di posizione destra; Lucciola di posizione sinistra; Regolazione dei fari. |
| 5 | 10А | Climatizzazione; Finestrini elettrici anteriori; Ventola; Interruttore di pressione. |
| 6 | 15А | Vetro posteriore riscaldato; Sedile(i) riscaldato(i). |
| 7 | 20А | Sistema di avvertimento |
| 8 | Diramazione | |
| 9 | 5А | Lucciola di posizione destra; Lucciola di posizione sinistra; Illuminazione della targa; Lavalampade dei fari. |
| 10 | 15А | Fari anteriori fendinebbia |
| 11 | 30А | Non utilizzato |
| 12 | 10А | Luci di retromarcia; Connettore diagnostico. |
| 13 | 30А | Non utilizzato |
| 14 | 5А | CPH |
| 15 | 30А | CPH; Chiusura centralizzata; Illuminazione interna. |
| 16 | 20А | Accendino; Fisso + posizione Accessori + posizione. |
| 17 | 15А | Unità di controllo della temperatura del liquido di raffreddamento;
Ventola di raffreddamento. |
| 18 | 10А | Fari fendinebbia) |
| 19 | 10А | Illuminazione strumenti; Sistema audio; Luci laterali. |
| 20 | 30А | Climatizzazione; Ventola. |
| 21 | 20А | Sedili riscaldati) |
| 22 | 20А | Accessori + posizione; Non utilizzato. |
| 23 | Diramazione | |
| 24 | 30А | Lavalampade;
Tergicristalli anteriori. |
| 25 | 10А | Climatizzazione; Illuminazione interna; Memoria radio; Orologio. |
| 26 | 15А | Luci di emergenza |
| 27 | 30А | Vetro posteriore riscaldato |
| 28 | 15А | Finestrini elettrici; Luce di avvertimento carica. |
| 29 | 30А | Finestrini elettrici |
| 30 | 15А | Illuminazione interna; Indicatori di direzione; Orologio; Specchietto retrovisore elettrico. |

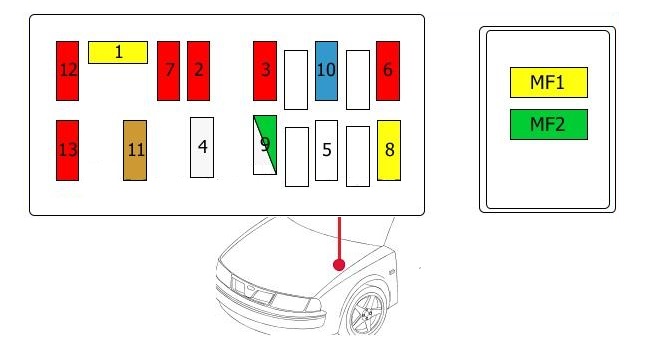

Fusibile nel vano motore, senza ABS.
Mostra il layout con il volante a destra.
Fusibile 1
Pompa carburante
20,0 A
Fusibile 2
Lucciola di posizione destra
10,0 A
Fusibile 3
Lucciola di posizione sinistra
10,0 A
Fusibile 4
Lavalampade dei fari
25,0 A
Fusibile 5 Fusibile
diramazione
6
Immobilizzatore
10,0 A
Fusibile 7
Sensore catalizzatore
10,0 A
Fusibile 8
Rimorchio
20,0 A
Fusibile 9
Ventola di raffreddamento
25,0 A
Fusibile 9a
Ventola
30,0 A
Fusibile 10
Non utilizzato
15,0 A
Fusibile 11
Non utilizzato
5,0 A
Fusibile 12
Lucciola di posizione sinistra
10,0 A
Fusibile 13
Lucciola di posizione destra
10,0 A
Fusibile MF1
Nessuna informazione
20,0 A
Fusibile MF2
Nessuna informazione
30,0 A

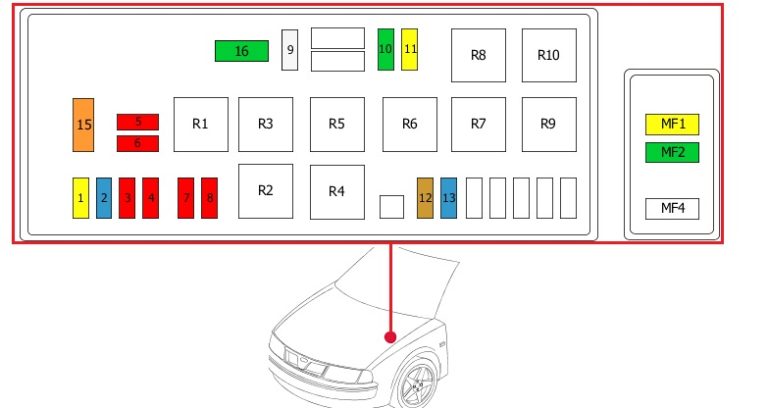

Fusibile nel vano motore, con ABS.
Mostra il layout con il volante a destra
Fusibile 1
Rimorchio
20,0 A
Fusibile 2
Pompa carburante
15,0 A
Fusibile 2a
Pompa carburante
20,0 A
Fusibile 3
Lucciola di posizione sinistra
10,0 A
Fusibile 4
Lucciola di posizione destra
10,0 A
Fusibile 5
Connettore diagnostico
10,0 A
Fusibile 6
Iniezione elettronica
Immobilizzatore
10,0 A
Fusibile 7
Lucciola di posizione sinistra
10,0 A
Fusibile 8
Lucciola di posizione destra
10,0 A
Fusibile 9
Ventola di raffreddamento motore
25,0 A
Fusibile 9a
Ventola di raffreddamento motore
40,0 A
Fusibile 10
Lavalampade dei fari
30,0 A
Fusibile 11
Riscaldatore supplementare
20,0 A
Fusibile 12
Pompa lavacristalli fari
5,0 A
Fusibile 13
Sensore catalizzatore
Ventola
15,0 A
Fusibile 15
Ventola
Climatizzazione
40,0 A
Fusibile 16
Ventola di raffreddamento motore
30,0 A
Fusibile 16a
Ventola di raffreddamento motore
50,0 A
Fusibile MF1
Ventola di raffreddamento motore
20,0 A
Fusibile
Relè iniezione MF2
30,0 A
Fusibile
Unità di controllo ABS MF4
60,0 A

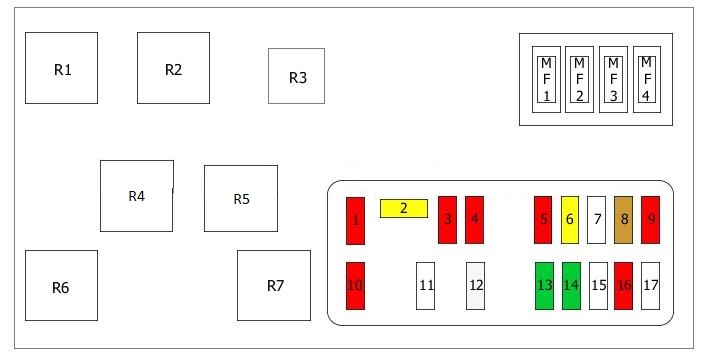

Fusibile e relè nel vano motore, sul lato sinistro.
Fusibile 1
Lucciola di posizione sinistra
10,0 A
Fusibile 2
Pompa carburante
20,0 A
Fusibile 3
Nessuna informazione
10,0 A
Fusibile 4
Lucciola di posizione sinistra
10,0 A
Fusibile 5
Lucciola di posizione destra
10,0 A
Fusibile 6
Nessuna informazione
20,0 A
Fusibile 7
Non utilizzato
Fusibile 8
Nessuna informazione disponibile
5,0 A
Fusibile 9
Relè pompa carburante
Relè aggiuntivo pompa carburante
10,0 A
Fusibile 10
Lucciola di posizione destra
10,0 A
Fusibile 11
Nessuna informazione
Fusibile 12
Lavalampade dei fari
25,0 A
Fusibile 13
Ventola di raffreddamento
30,0 A
Fusibile 14
Nessuna informazione disponibile Fusibile
30,0 A
15
Non utilizzato
Fusibile 16
Nessuna informazione disponibile Fusibile
10,0 A
17
Connettore diagnostico Connettore
rimorchio
Fusibile MF1
Interruttore principale luci
Relè principale
Fusibile nella zona passeggeri
70,0 A
Fusibile MF2
Fusibile nella zona passeggeri
Interruttore di accensione
Pannello ADC (sistema di prevenzione dell’avviamento)
Relè principale
70,0 A
Fusibile MF3
Relè pompa aria secondaria
40,0 A
Fusibile MF4
Ventola di raffreddamento
50,0 A
Relè R1 Relè
climatizzazione
Relè R2
Ventola di raffreddamento
Relè R3
Nessuna informazione
Relè R4
Lavalampade dei fari
Relè R5
Ventola di raffreddamento
Relè R6 Relè
climatizzazione
R7
Ventola di raffreddamento
Citroën Jumpy (2007-2016) – schema del fusibile
Anno di produzione: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Citroën Jumpy (2007-2016) è il fusibile 9 nel quadro fusibili sul cruscotto.
Posizione
Sono presenti tre scatole fusibili:
– nel cruscotto a destra (dietro il vano portaoggetti, pieghevole)
Inclina il vano portaoggetti e poi tiralo con forza per accedere ai fusibili.
– nel vano passeggeri (camera della batteria)
Stacca il coperchio della camera della batteria, rimuovi il morsetto rosso della batteria (+).
– sotto il cofano
Una volta aperto il cofano, sposta il supporto del tergicristallo per facilitare l’accesso; stacca e inclina la scatola per accedere ai fusibili.

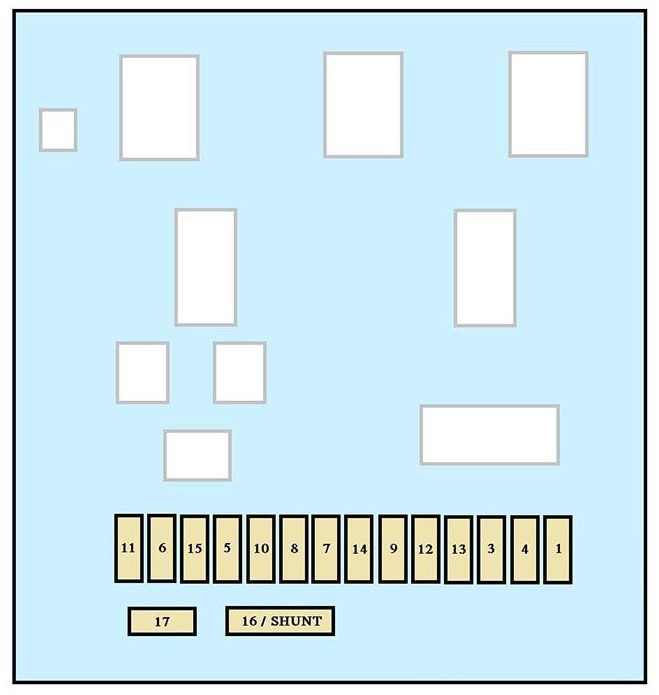

Scatola fusibili sul cruscotto
| Nr | Amperi [A] | Descrizione |
| 1 | 15 | Tergicristallo posteriore |
| 2 | – | Libero |
| 3 | 5 | Unità di controllo airbag |
| 4 | 10 | Sensore angolo di sterzata; Presa diagnostica; Sensore ESP; Ventilazione manuale; Interruttore della frizione; Altezza del fascio dei fari; Pompa del filtro antiparticolato. |
| 5 | 30 | Specchietti elettrici; Motore del finestrino del passeggero. |
| 6 | 30 | Alimentazione dei finestrini elettrici anteriori |
| 7 | 5 | Luci notturne e luce nel vano portaoggetti |
| 8 | 20 | Display multifunzionale; Sirena antifurto; Impianto audio; Cambi CD; Audio/telefono; Scatola fusibili del rimorchio (accessori); Convertitore carrozzeria/convertitore veicolo (piattaforma con cabina). |
| 9 | 10 | Presa accessori del vano di carico |
| 10 | 30 | Regolatore dell’altezza del retro; Interruttore del volante; Cruscotto. |
| 11 | 15 | Presa diagnostica; Interruttore di accensione. |
| 12 | 15 | Kit vivavoce; Unità di controllo airbag; Unità di controllo sensori di parcheggio/ |
| 13 | 5 | Scatola fusibili motore; Scatola fusibili rimorchio. |
| 14 | 15 | Sensore pioggia; Climatizzazione digitale; Cruscotto. |
| 15 | 30 | Blocco/sblocco/Superchiave |
| 16 | – | Libero |
| 17 | 40 | Vetro posteriore riscaldato; Specchietti riscaldati. |
| 17 | 10 | Solo specchietti riscaldati |
Fusibili nel vano passeggeri
| Nr | Amperi [A] | Descrizione |
| 1 | 30 | Sedili riscaldati |
| 2 | 20 / – | Stato di carica della batteria/Libero |
| 3 | 40/50 | Scatola fusibili rimorchio (accessori); Costruttore carrozzeria; Unità di modifica veicolo (piattaforma con cabina). |
| 4 | – | Libero |
| 36 | 15 | Serrature delle porte a cerniera |
| 37 | 10 | Serrature delle porte a cerniera |
| 38 | 20 | Tergicristallo posteriore delle porte a battente |
| 39 | – | Libero |
| 40 | 5 | Specchietti laterali ripiegabili |
Schema della scatola fusibili (traino / gancio di traino / costruttori carrozzeria / fusibili CAB della piattaforma)
| Nr | Amperi [A] | Descrizione |
| 1 | 15 | Libero |
| 2 | 15 | Relè di accensione e generatore opzionale |
| 3 | 15 | Alimentazione rimorchio 12V |
| 4 | 15 | Forniture fisse per convertitori automobilistici |
| 5 | 10 | Luci di emergenza |

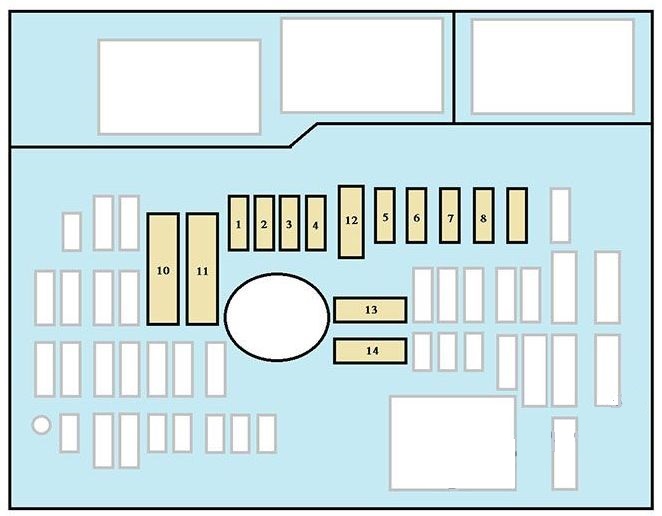

Scatola fusibili nella camera del motore
| Nr | Amperi [A] | Descrizione |
| 1 | 20 | Centralina motore; Sistemi di alimentazione carburante e aria; Montaggio del ventilatore. |
| 2 | 15 | Clacson |
| 3 | 10 | Pompa del lavavetri anteriore e posteriore |
| 4 | 20 | Pompa del lavavetri dei fari |
| 5 | 15 | Sistema di alimentazione carburante |
| 6 | 10 | Servosterzo; Interruttore aggiuntivo del pedale del freno. |
| 7 | 10 | Sistema frenante (ABS / DSC) |
| 8 | 20 | Controllo del motorino di avviamento |
| 9 | 10 | Interruttore principale del pedale del freno |
| 10 | 30 | Sistemi di alimentazione carburante e aria; Sistemi di controllo delle emissioni. |
| 11 | 40 | Ventilazione anteriore |
| 12 | 30 | Tergicristalli |
| 13 | 40 | Interfaccia di sistema integrata |
| 14 | 30 | Libero |
Citroën SpaceTourer/Dispatch/Jumpy (2016-2019…) – schema della scatola dei fusibili
Anno di produzione: 2016, 2017, 2018, 2019.
I fusibili accendisigari (presa di alimentazione) nel Citroën Jumpy sono il fusibile F32 (anteriore) e F7 (posteriore) nella scatola dei fusibili del cruscotto.

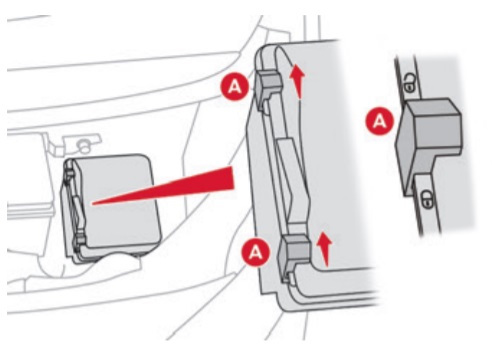

Posizione della scatola dei fusibili
Veicoli con volante a sinistra: La scatola dei fusibili si trova nel cruscotto inferiore (a sinistra).
Stacca il coperchio tirandolo nell’angolo superiore sinistro e poi verso destra.

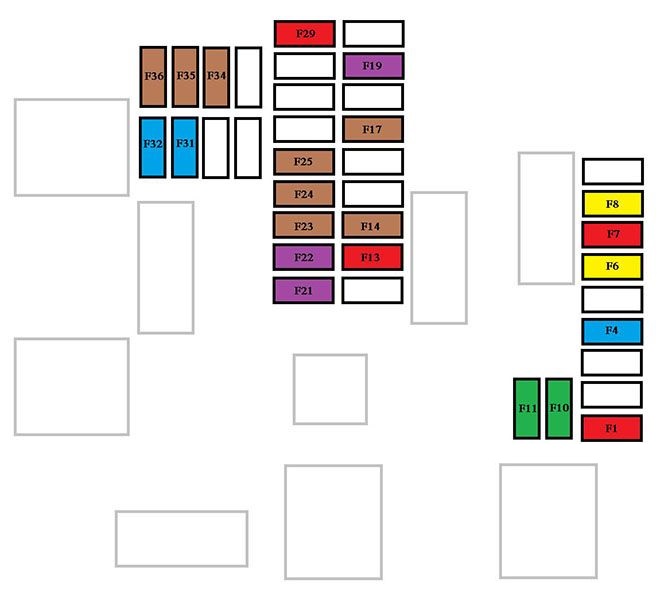

Cruscotto Scatola dei fusibili Versione 1 (Eco)
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto (v1)
| Nr | Amperaggi [A] | Descrizione |
|---|---|---|
| F1 | 10 | Servosterzo elettrico; Interruttore della frizione. |
| F4 | 15 | Clacson |
| F5 | 20 | Pompa del lavavetri anteriore e posteriore. |
| F6 | 20 | Pompa del lavavetri anteriore e posteriore. |
| F7 | 10 | Presa accessori posteriore 12 V. |
| F8 | 20 | Tergicristalli posteriori singoli o doppi. |
| F10 / F11 | 30 | Serrature anteriori e posteriori, esterne, interne. |
| F13 | 10 | Controllo del climatizzatore anteriore; Controllo radio; Leva del cambio; Display a testa alta. |
| F14 | 5 | Connessioni di allerta e assistenza. |
| F17 | 5 | Cruscotto. |
| F19 | 3 | Comandi al volante. |
| F21 | 3 | Sistema di apertura senza chiave; Avvio del sistema; Interruttore di accensione. |
| F22 | 3 | Sensore di pioggia e luminosità; Telecamera multifunzionale di rilevamento. |
| F23 | 5 | Cinture di sicurezza slacciate o non allacciate (schermo di visualizzazione). |
| F24 | 5 | Touch screen; Telecamera di retromarcia; Sensori di parcheggio. |
| F25 | 5 | Airbag. |
| F29 | 20 | Sistema audio; Touch screen; Lettore CD; Navigazione. |
| F31 | 15 | Sistema audio (batteria +). |
| F32 | 15 | Presa accessori anteriore 12 V. |
| F34 | 5 | Sistema di monitoraggio dell’angolo cieco; Controllo elettrico degli specchietti laterali. |
| F35 | 5 | Regolazione dell’altezza del fascio dei fari. |
| F36 | 5 | Caricabatterie per torcia; Luce di lettura posteriore. |
Scatola dei fusibili del cruscotto versione 2 (completa)
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto (v2)
| Nr | Amperaggi [A] | Descrizione |
|---|---|---|
| F1 | 3 | Sistema di apertura senza chiave e avviamento del sistema o interruttore di accensione. |
| F5 | 5 | Touch screen; Telecamera di retromarcia; Sensori di parcheggio. |
| F7 | 10 | Elementi di controllo posteriori del climatizzatore; Amplificatore Hi-Fi. |
| F8 | 20 | Tergicristallo posteriore singolo o doppio. |
| F10 / F11 | 30 | Serrature anteriori e posteriori, esterne, interne. |
| F12 | 3 | Allarme. |
| F17 | 10 | Presa accessori posteriore 12 V. |
| F18 | 5 | Connessioni di allerta e assistenza. |
| F21 | 3 | Caricabatterie per torcia; Luce di lettura posteriore. |
| F22 | 3 | Luce del vano portaoggetti; Luci di lettura posteriori. |
| F23 | 5 | Sistema di monitoraggio dell’angolo cieco; Controllo elettrico degli specchietti laterali. |
| F24 | 5 | Comandi al volante. |
| F25 | 5 | Regolazione dell’altezza del fascio dei fari abbaglianti. |
| F26 | 3 | Cinture di sicurezza slacciate o non allacciate (schermo di visualizzazione). |
| F27 | 3 | Sensore di pioggia e luminosità; Telecamera multifunzionale di rilevamento. |
| F28 | 10 | Controllo del climatizzatore anteriore; Controllo radio; Leva del cambio; Display a testa alta. |
| F30A o B | 15 | Sistema audio (batteria +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Presa accessori anteriore 12 V. |
| F35 | 5 | Cruscotto. |
| F36 | 20 | Sistema audio; Touch screen; Lettore CD; Navigazione. |
Scatola dei fusibili nel vano motore
Posizione della scatola dei fusibili
Si trova nel vano motore vicino alla batteria.
Per accedervi, rilascia due ganci A, rimuovi il coperchio.
Assegnazione dei fusibili nella scatola dei fusibili del vano motore
| Nr | Amperaggi [A] | Descrizione |
|---|---|---|
| F12 | 5 | Ugelli riscaldati per lavavetri. |
| F14 | 25 | Pompa del lavavetri anteriore e posteriore. |
| F15 | 5 | Radar anteriore e frenata d’emergenza; Servosterzo elettrico. |
| F17 | 10 | Interfaccia di sistema integrata. |
| F19 | 30 | Motore del tergicristallo anteriore. |
| F20 | 15 | Pompa del lavavetri anteriore e posteriore. |
| F21 | 20 | Pompa del lavavetri dei fari. |
| F22 | 15 | Clacson |
| F23 | 15 | Faro anabbagliante destro. |
| F24 | 15 | Faro anabbagliante sinistro. |
