Daewoo Korando (1999-2001) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili del Daewoo Korando 1999‑2001, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Daewoo Korando – schema del quadro dei fusibili
Anno di produzione: 1999, 2000, 2001.

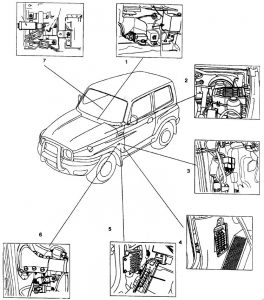

Posizione
- Relè della chiusura automatica delle porte
- Quadro dei fusibili nel vano motore
- Relè del motore e della valvola ABD
- Quadro dei fusibili interni
- Relè interno
- Relè per la discesa automatica del finestrino
- Relè di protezione da sovratensione: OVPR
Quadro dei fusibili comparto
| Numero |
Descrizione |
Amperaggi [A] |
| F1 | ABS;ECU del meccanismo differenziale del freno. | 15 |
| F2 | Unità di controllo del cambio;Relè ECS;
Unità di riscaldamento dei sedili. |
10 |
| F3 | Immobilizzatore (Diesel);Interruttore stop. | 10 |
| F4 | Interruttore AUDIO | 10 |
| F5 | O/SMIRR,C/ACCENDINO. | 15 |
| F6 | Illuminazione interna del veicolo;Lampada della porta;
Lampada del bagagliaio. |
10 |
| F7 | Interruttore delle luci di emergenza | 15 |
| F8 | Relè del deumidificatore | 20 |
| F9 | Connessione STICS n. 1;Audio. | 10 |
| F10 | Relè di alimentazione | 30 |
| F11 | ECU del meccanismo differenziale del freno | 15 |
| F12 | Relè del tetto apribile | 20 |
| F13 | Unità di controllo del quadro elettrico;Unità del quadro elettrico. | 20 |
| F14 | Relè del motore del ventilatore | 30 |
| F15 | Interruttore della lampada stop | 15 |
| F 16 | Climatizzatore;Serratura della porta;
Dispositivo di riscaldamento dei sedili. |
15 |
| F17 | Relè del finestrino elettrico;Connettore diagnostico. | 10 |
| F18 | Relè del comparto motore;Interruttore di emergenza. | 15 |
| F19 | Lampada di riserva | 10 |
| F20 | Quadro elettrico;Unità di controllo del quadro elettrico;
Tettuccio apribile; Specchietto retrovisore auto-oscurante. |
10 |
| F21 | Sensore di velocità;Connettore diagnostico;
Connettore n. 5. |
10 |
| F22 | Diodo;Relè di protezione da sovratensione;
Unità di controllo del riscaldamento; Relè di blocco del cambio. |
10 |
| F23 | Unità dell’airbag | 10 |
| F24 | Relè ECS | 15 |
| F25 | Motore dell’antenna | 10 |
| F26 | Relè dei tergicristalli FRT, motore | 15 |
| F27 | Spruzzatore e motore del tergicristallo posteriore | 10 |
| F28 | Relè del climatizzatore, connettore 3 | 10 |

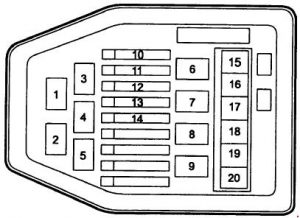

Quadro dei fusibili nel comparto motore
| Numero |
Amperaggi [A] |
Descrizione |
| 10 | 10 | Clacson |
| 11 | 15 | Luce posteriore antifog |
| 12 | 15 | Faro anteriore (alto) |
| 13 | 15 | Faro anteriore (basso) |
| 14 | 15 | Faro anteriore antifog |
| 15 | 20 | Relè di protezione da sovratensione (benzina) |
| 16 | 30 | Faro posteriore |
| 17 | 30 | Faro anteriore |
| 18 | 30 | Motore |
| 19 | 30 | Accensione |
| 20 | 50 | Batteria |
| Relè | ||
| 1 | Faro posteriore | |
| 2 | Clacson | |
| 3 | Accensione (benzina) | |
| 4 | Faro anteriore antifog | |
| 5 | Ventilatore del condensatore | |
| 6 | Compressore (Diesel);Ventilatore del condensatore (benzina). | |
| 7 | Ventilatore del condensatore | |
| 8 | Faro anteriore (alto) | |
| 9 | Faro anteriore (basso) | |

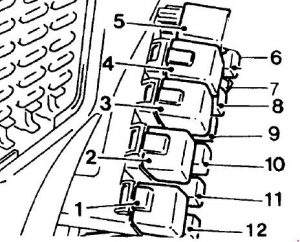

Quadro relè
| Numero |
Relè |
| 1 | Relè dei tergicristalli anteriori |
| 2 | Meccanismo differenziale del freno automatico 5.0 messa a terra |
| 3 | Relè di avviso di pericolo |
| 4 | Relè della pompa del carburante |
| 5 | Relè di blocco del cambio |
| 6 | Relè del deumidificatore |
| 7 | Relè ECS |
| 8 | Relè della luce posteriore antifog |
| 9 | Relè del finestrino elettrico |
| 10 | Relè del climatizzatore |
| 11 | Relè del tetto apribile |
| 12 | Relè di blocco della frizione (cambio manuale); Relè neutro (cambio automatico). |
Relè del ventilatore (n. 6)
