Daewoo Leganza (1999-2002) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Daewoo Leganza 1999‑2002, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Daewoo Leganza – schema del fusibile
Anno di produzione: 1999, 2000, 2001, 2002.

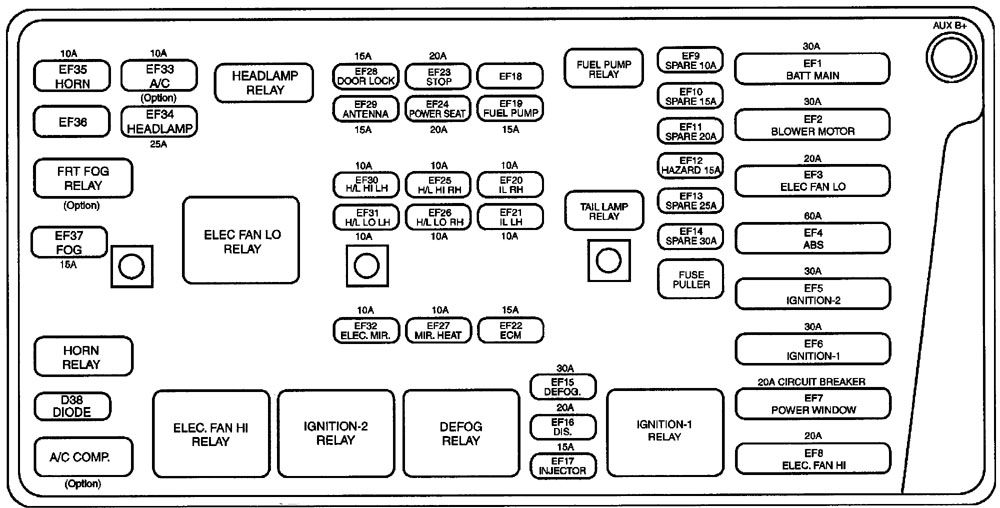

Schema del fusibile nel vano motore

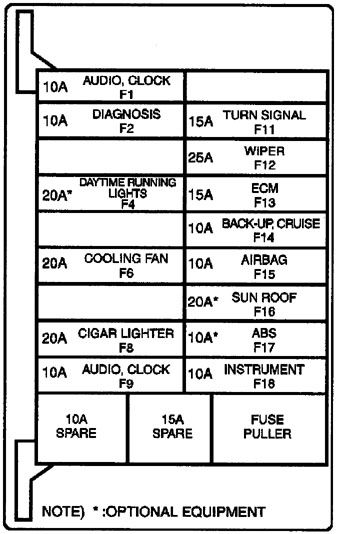

Schema del fusibile nell’abitacolo
Tabella dei fusibili
| Numero | Amperaggi [A] | Fonte | Descrizione |
| EF1 (fusibile motore) | 30 | B+ | Fusibili F1, F2, F4 |
| EF2 | 30 | B+ | Relè motore ventilatore, motore ventilatore, relè di controllo temperatura auto, controllore ATC |
| EF3 | 20 | B+ | Relè ventilatore di raffreddamento (basso), ventilatore di raffreddamento ausiliario, relè di controllo ventilatore di raffreddamento |
| EF4 | 60 | B+ | Relè ABS, modulo di controllo elettronico dei freni |
| EF5 | 30 | B+ | lgn 2 (chiave lgn), motorino di avviamento |
| EF6 | 30 | B+ | lgn 1 (chiave lgn), as, F17, F18 |
| EF7 | 20 | B+ | Relè lgn 2, EF 32, sistema di apertura veicolo senza chiave, tettuccio apribile, interruttore principale finestra elettrica |
| EF8 | 20 | B+ | Relè ventilatore di raffreddamento (alto), relè di controllo ventilatore di raffreddamento, ventilatore di raffreddamento principale |
| EF12 | 15 | B+ | Interruttore di emergenza |
| EF15 | 30 | B+ | Disappannatore lunotto posteriore, relè disappannatore, EF27 |
| EF16 | 20 | B+ | Terminale F generatore, bobina del sistema di accensione elettronico, elettromagnete di scarico assorbitore vapori carburante, modulo di controllo motore |
| EF17 | 15 | B+ | Iniettori carburante, EGA |
| EF19 | 15 | B+ | Pompa carburante, connettore DLC E |
| EF20 | 10 | B+ | Lucciola di posizione RH, luce posteriore destra, interruttore dimmer, campanello |
| EF21 | 10 | B+ | Lucciola di posizione sinistra, luce posteriore sinistra, lampada di licenza |
| EF22 | 15 | B+ | Modulo di controllo motore |
| EF23 | 20 | B+ | Interruttore freno, luci di frenata, EBCM, cruise control, BTSi |
| EF24 | 20 | B+ | Sedile elettrico |
| EF25 | 10 | EF34 | Faro alto destro |
| EF26 | 10 | EF34 | Faro basso destro |
| EF27 | 10 | EF15 | Disappannatore specchietto retrovisore esterno elettrico |
| EF28 | 15 | B+ | Sistema di chiusura automatica porte |
| EF29 | 15 | B+ | Antena alimentata, retroilluminazione chiave lgn, luce bagagliaio, lampada riscaldante interna, luce soglia porta, modulo sistema apertura veicolo senza chiave |
| EF30 | 10 | EF34 | Faro alto sinistro |
| EF31 | 10 | EF34 | Faro basso sinistro |
| EF32 | 10 | EF7 | Controllo elettrico specchietto retrovisore esterno, luce mappa (W/0 tettuccio apribile), interruttore tettuccio apribile, modulo accesso senza chiave |
| EF33 | 10 | B+ | Relè compressore NC, compressore NC, diodo NC |
| EF34 | 25 | B+ | Relè fari, EF30, EF25, EF31, EF26, interruttore luci anabbaglianti, relè illuminazione, interruttore fari, sirena antifurto |
| EF35 | 10 | B+ | Sistema clacson |
| EF37 | 15 | B+ | Relè luci fendinebbia, luci fendinebbia anteriori sinistre e destra |
| F1 (fusibile) | 10 | EF1 | Sistema audio, orologio, interruttore promemoria chiave, modulo campanello, illuminazione posacenere, interruttore porta, controllore ATC |
| F2 | 10 | EF1 | DLC |
| F4 | 20 | EF1 | Luci diurne |
| F6 | 20 | EF5 (Ign 2) | Relè accensione 2, relè ventilatore di raffreddamento (alto), relè ventilatore di raffreddamento (basso), relè compressore aria condizionata, interruttore aria condizionata, relè di controllo ventilatore di raffreddamento, ECM, relè motore ventilatore, relè di controllo temperatura auto, relè disappannatore, controllore ATC |
| F8 | 20 | EF6 (Akc) | Accendino per sigari, luce nel vano portaoggetti, interruttore vano portaoggetti, elettromagnete bloccaggio chiave |
| F9 | 10 | EF6 (Akc) | Sistema audio, orologio |
| F11 | 15 | EF6 (Ign 1) | Interruttore indicatori di direzione/emergenza, luci diurne |
| F12 | 25 | EF6 (Ign 1) | Sistema tergicristallo/washer |
| F13 | 15 | EF6 (Ign 1) | Modulo di controllo motore, relè accensione 1, sensore velocità veicolo, relè pompa carburante, CMP |
| F14 | 10 | EF6 (Ign 1) | Interruttore di riserva, luci retromarcia, disappannatore, controllore ATC, interruttore cinture di sicurezza, sistema cruise control |
| F15 | 10 | EF6 (Ign 1) | Sistema di supporto supplementare gonfiabile |
| F 16 | 20 | EF6 (Ign 1) | Modulo tettuccio apribile, motore tettuccio apribile (se presente) |
| F17 | 10 | EF6 (Ign 1) | Modulo di controllo elettronico dei freni |
| F18 | 10 | EF6 (Ign 1) | Set di indicatori, modulo suoneria, interruttore freno, ATC. Controllore, sensore velocità veicolo, ECM, bobina elettromagnetica bloccaggio cambio freno, interruttore gamma cambio, modulo servosterzo sensibile alla velocità, EBCM |
