Daewoo Nexia (2009-2012) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Daewoo Nexia 2009‑2012, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Daewoo Nexia – schema del fusibile
Anno di produzione: 2009, 2010, 2011, 2012.

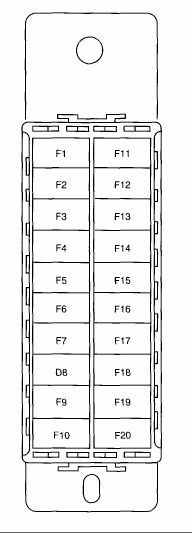

Schema del fusibile
| Alimentazione | Classificazione | Numero | Amperaggi [A] | Descrizione |
| 30 BAT(+) | Tipo lama | F1 | 10 | Lampada del bagagliaio, illuminazione interna del veicolo |
| F2 | 10 | Faro S/W, DLC, orologio digitale, lampada di avviso apertura porte, promemoria chiavi S/W | ||
| F3 | 15 | Lampada di avviso | ||
| F4 | 15 | Sistema di chiusura centralizzata porte, allarme antifurto | ||
| F5 | 10 | PCM | ||
| F6 | 10 | Audio | ||
| F7 | 15 | Luce di stop | ||
| Diodo | D8 | — | Controllore dell’interruttore della porta | |
| 15C AC | Tipo lama | F9 | 10 | Audio, blocco tasti |
| F10 | 15 | Accendino | ||
| 15 IGN 1 ON | F11 | 10 | I/P, orologio digitale, lampada di avviso cinture di sicurezza, DRL | |
| F12 | 10 | Lampada di retromarcia (di riserva), protezione antifurto | ||
| F13 | 15 | Airbag | ||
| F14 | 15 | Alternatore, iniettore, VSS (M/T) | ||
| Elettrovalvola cambio (A/T), elettrovalvola di pulizia assorbitore di carbonio LEGR, sensore a camma, sensore di ossigeno, PCM | ||||
| F15 | 15 | Bobina di accensione (sistema El) | ||
| F 16 | 15 | Indicatori di direzione, specchietto retrovisore esterno elettrico | ||
| F17 | 15 | PCM, VGIS (DOHC) | ||
| 15 IGN 2 ON | F18 | 20 | Spazzola, luce di stop | |
| F19 | 10 | EBCM | ||
| Compressore dell’aria condizionata, relè del ventilatore di raffreddamento | ||||
| Relè del ventilatore del radiatore A, B | ||||
| Relè del finestrino elettrico, relè di sbrinamento del lunotto, tetto apribile | ||||
| F20 | 20 | Motore del ventilatore | ||
