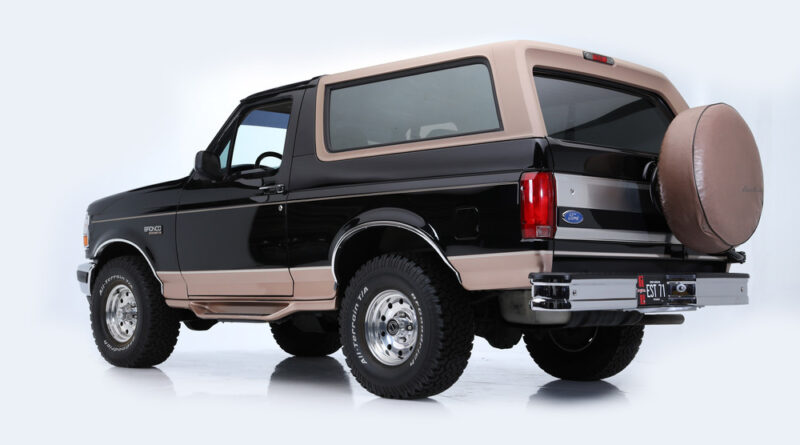

Ford Bronco – schema del fusibile

Anno di produzione: 1992, 1993, 1994, 1995, 1996.

Per l’accendisigari (prese di alimentazione) sono responsabili i fusibili 9 e 16 nel vano fusibili del cruscotto.

Posizione del vano fusibili

Il pannello dei fusibili si trova dietro il coperchio a sinistra del volante.

Schema del vano fusibili

Assegnazione dei fusibili nel cruscotto

Numero	Amperaggi [A]	Descrizione
1	30A	Ventola del riscaldatore/aria condizionata
2	30A	Lavalunotto; Interruttore automatico: tergicristallo intermittente/pulitore.
3	—	Non utilizzato
4	15A	Fari esterni; illuminazione strumenti; Accesso senza chiave; Cicalino di avviso/modulo gong
5	10 A	Limitatore degli airbag
6	15A	Compressore dell’aria condizionata; Accesso remoto/senza chiave
7	15A	Sbrinamento del lunotto posteriore; Accendi i fari
8	15A	Cortesia/fari; Specchietti esterni elettrici; Luce del vano motore; Accesso senza chiave; Contachilometri; Illuminazione dello specchietto nella tendina parasole; Cicalino di avviso/modulo gong
9	25A	Punto di alimentazione
10	4A	Illuminazione strumentale
11	15A	Radio; Dimmers del display radio
12	20A / 30A (interruttore)	Cambio elettronico con trazione integrale; Serrature elettriche delle porte; Alimentazione lombare; Finestrino elettrico nel portellone posteriore
13	15A	Freni antibloccaggio; Blocco del cambio freno; Controllo della velocità; Luci di stop/emergenza; Fermare il sensore per il controllo elettronico del motore
14	20A (interruttore)	Finestrini elettrici; Finestrino elettrico nel portellone posteriore: Interruttore sul pannello strumenti
15	—	Non utilizzato
16	15A	Accendisigari
17	10 A	Trasmissione elettronica; indicatori; Tachimetro; Cicalino di avviso/modulo gong; Indicatori di avviso
18	10 A	Disattivazione dell’airbag; Specchietto retrovisore automatico giorno/notte; Blocco del cambio freno; Modulo elettronico di cambio trazione integrale; Console sospesa; Contachilometri

Numero	Amperaggi [A]	Descrizione
1	20A	Potenza del suono
2	15A o 30A	Freni antibloccaggio (30 A) o relè dei fari fendinebbia (15 A)
3	30A	Faro lampeggiante per il passaggio; Luci diurne (solo Canada); Clacson; Controllo della velocità
4	25A	Luci di retromarcia del rimorchio; Luci per la guida con rimorchio
5	15A	Freni antibloccaggio; Luci di riserva; Modulo luci diurne (DRL) (solo Canada); Controllo della velocità; Relè di carica della batteria del rimorchio
6	10 A	Luce di stop/direzione destra del rimorchio
7	10 A	Luce di stop/direzione sinistra del rimorchio
8	30A max	Freni antibloccaggio
9	max. 20A	Bobina del relè della pompa del carburante; Sistema di controllo della trasmissione
10	max. 20A	Fusibili del cruscotto: 15,18; Bobina del relè del motorino di avviamento
11	—	Non utilizzato
12	Diodo	Relè del sistema di controllo della trasmissione
13	max. 50A	Fusibili del cruscotto: 5,9,13
14	30A max	Sbrinatore del lunotto posteriore
15	max. 50A	Fusibili del cruscotto: 1, 7; Vano di rete: fusibile 5
16	max. 20A	Alimentazione della pompa del carburante
17	max. 50A	Luce di carica dell’alternatore; Fusibili del cruscotto: 2, 6, 11,14,17; Vano di rete: fusibile 22
18	30A max	Carica della batteria del rimorchio
19	max. 40A	Fari
20	max. 50A	Fusibili del cruscotto: 4, 8, 12,16
21	30A max	Alimentazione del freno del rimorchio
22	max. 20A	Ricezione del distributore; Bobina di accensione; Bobina del relè del sistema di controllo della trasmissione; Modulo integrato a film spesso (TFI)
Relè 1		Sistema di controllo della trasmissione
Relè 2		Pompa del carburante
Relè 3		Clacson
Relè 4		Luci per la guida con rimorchio
Relè 5		Motore della pompa del sistema antibloccaggio (ABS)

Amperaggi [A]	Descrizione	Posizione
circolazione 22 A Brkr.	Fari e indicatore di luci abbaglianti	Integrato con l’interruttore dei fari
12 Ga. Fusibile	Alternatore, 95 A	All’avvio del relè del motore (motore a benzina)
(2) 12 ga. fusibili	Alternatore, 130 A	All’avvio del relè del motore (motore diesel)
(2) 14 Ga. fusibili	Candele per motori diesel	All’avvio del relè del motore

Ford Bronco – schema del fusibile

Anno di produzione: 2021.

Fusibile sotto il cofano

Numero	Valutazione	Descrizione
1	30 A	Modulo di controllo carrozzeria – alimentazione della batteria su alimentazione 1.
3	30 A	Modulo di controllo carrozzeria – alimentazione della batteria su alimentazione 2.
4	30 A	Pompa carburante.
6	25 A	Potenza del modulo di controllo del sistema di trasmissione.
7	30 A	Elementi del sistema di trasmissione.
8	20 A	Elementi del sistema di trasmissione.
9	20 A	Bobine di accensione.
13	40 A	Motore del ventilatore.
16	10 A	Lavalunetta posteriore.
18	30 A	Motorino di avviamento.
21	10 A	Non utilizzato (di riserva).
22	10 A	Modulo della telecamera a 360 gradi.
23	10 A	Dispositivo di avviamento del sistema antibloccaggio.
24	10 A	Modulo di controllo del sistema di trasmissione; Modulo di assistenza alla sterzata.
25	10 A	Sistema di informazione dell’angolo cieco; Telecamera posteriore; Cruise control adattivo; Modulo di controllo del sistema di trasmissione.
26	15 A	Modulo di controllo della trasmissione.
28	60 A	Valvole del sistema antibloccaggio.
29	60 A	Pompa del sistema antibloccaggio.
30	30 A	Sedile del conducente regolabile elettricamente.
31	30 A	Sedile del passeggero con azionamento elettrico.
32	20 A	Punto di alimentazione ausiliario.
33	20 A	Punto di alimentazione ausiliario.
34	20 A	Punto di alimentazione ausiliario.
36	40 A	Inverter DC/AC 150 W.
38	30 A	Modulo del sedile riscaldato.
42	30 A	Modulo di controllo del freno del rimorchio.
44	10 A	Interruttore del freno.
46	20 A	Modulo SYNC.
50	40 A	Lunetta posteriore riscaldata.
54	40 A	Modulo di controllo del sistema di trasmissione.
55	30 A	Relè delle luci di parcheggio del rimorchio.
58	20 A	Luci di retromarcia per il traino del rimorchio.
60	30 A	Interruttore del fornitore #1.
61	15 A	Interruttore del fornitore #2.
62	10 A	Interruttore del fornitore #3.
63	10 A	Interruttore del fornitore #4.
64	10 A	Interruttore del fornitore #5.
65	10 A	Interruttore del fornitore #6.
66	10 A	Modulo di disconnessione della barra di stabilità.
69	30 A	Tergicristallo del parabrezza.
71	30 A	Tergicristallo del lunotto.
91	40 A	Modulo della luce di traino del rimorchio.
100	20 A	Fari sinistri.
101	20 A	Fari destro.
107	30 A	Caricamento della batteria del rimorchio.
120	10 A	Iniettori di carburante (2,7L).
124	5 A	Non utilizzato (di riserva).
125	10 A	Caricatore USB intelligente 1.
139	5 A	Caricatore USB intelligente 2.
140	5 A	Non utilizzato (di riserva).
141	5 A	Non utilizzato (di riserva).
146	20 A	Amplificatore.
158	10 A	Avvio/modulo di avviamento della barra di stabilità.
160	10 A	Controllo intelligente del collegamento dati.
182	60 A	Modulo della porta del conducente.
183	60 A	Modulo della porta del passeggero.
202	60 A	Modulo di controllo carrozzeria B+.
210	30 A	Arresto dell’avviamento del modulo di controllo carrozzeria.

Fusibile del modulo di controllo carrozzeria

Numero	Ampere [A]	Descrizione
1	—	Non utilizzato.
2	10 A	Finestrini elettrici; Inverter DC/AC.
3	7,5 A	Specchietti esterni; Modulo di ricarica wireless.
4	20 A	Non utilizzato (di riserva).
5	—	Non utilizzato.
6	10 A	Allarme antifurto.
7	10 A	Non utilizzato.
8	5 A	Non utilizzato (di riserva).
9	5 A	Non utilizzato (di riserva).
10	—	Non utilizzato.
11	—	Non utilizzato.
12	7,5 A	Controllo climatico; Modulo del cancello.
13	7,5 A	Modulo di controllo della colonna dello sterzo; Modulo del cruscotto.
14	15 A	Non utilizzato (di riserva).
15	15 A	Non utilizzato (di riserva).
16	—	Non utilizzato.
17	7,5 A	Non utilizzato (di riserva).
18	7,5 A	Non utilizzato (di riserva).
19	5 A	Accensione; Fari.
20	5 A	Modulo telematico.
21	5 A	Sensore di temperatura e umidità nel veicolo.
22	5 A	Non utilizzato.
23	30 A	Non utilizzato (di riserva).
24	30 A	Non utilizzato (di riserva).
25	20 A	Non utilizzato (di riserva).
26	30 A	Non utilizzato (di riserva).
27	30 A	Non utilizzato (di riserva).
28	30 A	Non utilizzato (di riserva).
29	15 A	Non utilizzato (di riserva).
30	5 A	Interruttore del freno.
31	10 A	Interruttore di gestione del terreno; Interruttore integrato del pannello di controllo; Pannello di interruttori per il controllo del sistema di trasmissione e del telaio; Display centrale da 12 pollici; Modulo del ricevitore di frequenza radio.
32	20 A	Modulo di controllo audio.
33	—	Non utilizzato.
34	30 A	Relè di avviamento/accensione.
35	5 A	Non utilizzato (di riserva).
36	15 A	Fari automatici; Modulo di elaborazione delle immagini A.
37	20 A	Specchietto retrovisore auto-scuro; Modulo di controllo dell’assistenza al parcheggio; Volante riscaldato.
38	Interruttore automatico 30 A	Non utilizzato.

Schema dei fusibili e relè – Ford Bronco

Riguarda i veicoli prodotti negli anni:

2022.

Fusibili sotto il cofano

Numero	Valutazione	Descrizione
1	30 A	Modulo di controllo carrozzeria – alimentazione della batteria su alimentazione 1.
3	30 A	Modulo di controllo carrozzeria – alimentazione della batteria su alimentazione 2.
4	30 A	Pompa carburante.
6	25 A	Potenza del modulo di controllo del sistema di trasmissione.
7	30 A	Elementi del sistema di trasmissione.
8	20 A	Elementi del sistema di trasmissione.
9	20 A	Bobine di accensione.
13	40 A	Motore del ventilatore.
16	10 A	Lavalunetta del lunotto posteriore.
18	30 A	Motorino di avviamento.
21	10 A	Non utilizzato (di riserva).
22	10 A	Modulo della telecamera a 360 gradi.
23	10 A	Dispositivo di avviamento del sistema di anti-bloccaggio.
24	10 A	Modulo di controllo del sistema di trasmissione; Modulo di assistenza alla sterzata.
25	10 A	Sistema di informazione sull’angolo cieco; Telecamera posteriore; Cruise control adattivo; Modulo di controllo del sistema di trasmissione.
26	15 A	Modulo di controllo della trasmissione.
28	60 A	Valvole del sistema di anti-bloccaggio.
29	60 A	Pompa del sistema di anti-bloccaggio.
30	30 A	Sedile del conducente regolabile elettricamente.
31	30 A	Sedile del passeggero con azionamento elettrico.
32	20 A	Punto di alimentazione ausiliario.
33	20 A	Punto di alimentazione ausiliario.
34	20 A	Punto di alimentazione ausiliario.
36	40 A	Inverter DC/AC 150 W.
38	30 A	Modulo del sedile riscaldato.
42	30 A	Modulo di controllo del freno del rimorchio.
44	10 A	Interruttore del freno.
46	20 A	Modulo SYNC.
50	40 A	Lunotto posteriore riscaldato.
54	40 A	Modulo di controllo del sistema di trasmissione.
55	30 A	Relè delle luci di parcheggio del rimorchio.
58	20 A	Luci di retromarcia per il traino del rimorchio.
60	30 A	Interruttore dell’upfitter #1.
61	15 A	Interruttore dell’upfitter #2.
62	10 A	Interruttore dell’upfitter #3.
63	10 A	Interruttore dell’upfitter #4.
64	10 A	Interruttore dell’upfitter #5.
65	10 A	Interruttore dell’upfitter #6.
66	10 A	Modulo di disconnessione del barra di stabilità.
69	30 A	Tergicristallo del parabrezza.
71	30 A	Tergicristallo del lunotto posteriore.
91	40 A	Modulo della luce di traino del rimorchio.
100	20 A	Fari sinistri.
101	20 A	Fari destro.
107	30 A	Caricamento della batteria del rimorchio.
120	10 A	Iniettori di carburante (2,7L).
124	5 A	Non utilizzato (di riserva).
125	10 A	Caricatore USB intelligente 1.
139	5 A	Caricatore USB intelligente 2.
140	5 A	Non utilizzato (di riserva).
141	5 A	Non utilizzato (di riserva).
146	20 A	Amplificatore.
158	10 A	Avvio/modulo di avviamento del dispositivo di disconnessione del barra di stabilità.
160	10 A	Controllo intelligente del collegamento dati.
182	60 A	Modulo della porta del conducente.
183	60 A	Modulo della porta del passeggero.
202	60 A	Modulo di controllo carrozzeria B+.
210	30 A	Interruzione dell’avviamento del modulo di controllo carrozzeria.

Fusibili del modulo di controllo carrozzeria

Numero	Ampere [A]	Descrizione
1	—	Non utilizzato.
2	10 A	Finestrini elettrici; Inverter DC/AC.
3	7,5 A	Specchietti esterni; Modulo di ricarica wireless.
4	20 A	Non utilizzato (di riserva).
5	—	Non utilizzato.
6	10 A	Allarme antifurto.
7	10 A	Non utilizzato.
8	5 A	Non utilizzato (di riserva).
9	5 A	Non utilizzato (di riserva).
10	—	Non utilizzato.
11	—	Non utilizzato.
12	7,5 A	Controllo climatico; Modulo del cancello.
13	7,5 A	Modulo di controllo della colonna dello sterzo; Modulo del cruscotto.
14	15 A	Non utilizzato (di riserva).
15	15 A	Non utilizzato (di riserva).
16	—	Non utilizzato.
17	7,5 A	Non utilizzato (di riserva).
18	7,5 A	Non utilizzato (di riserva).
19	5 A	Accensione; Fari.
20	5 A	Modulo telematico.
21	5 A	Sensore di temperatura e umidità nel veicolo.
22	5 A	Non utilizzato.
23	30 A	Non utilizzato (di riserva).
24	30 A	Non utilizzato (di riserva).
25	20 A	Non utilizzato (di riserva).
26	30 A	Non utilizzato (di riserva).
27	30 A	Non utilizzato (di riserva).
28	30 A	Non utilizzato (di riserva).
29	15 A	Non utilizzato (di riserva).
30	5 A	Interruttore del freno.
31	10 A	Interruttore di gestione del terreno; Interruttore integrato del pannello di controllo; Pannello di interruttori di controllo del sistema di trasmissione e telaio; Display centrale da 12 pollici; Modulo del ricevitore di frequenza radio.
32	20 A	Modulo di controllo audio.
33	—	Non utilizzato.
34	30 A	Relè di avviamento/accensione.
35	5 A	Non utilizzato (di riserva).
36	15 A	Fari automatici; Modulo di elaborazione delle immagini A.
37	20 A	Specchietto retrovisore auto-scuro; Modulo di controllo dell’assistenza al parcheggio; Volante riscaldato.
38	Interruttore automatico 30 A	Non utilizzato.
