Honda CR-V (1995-2021) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Honda CR-V 1995-2021, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Honda CR-V – schema del fusibile
Anno di produzione: 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Fusibile accendisigari (presa di alimentazione) nella Honda CR-V è il fusibile n. 6 (presa di alimentazione accessori posteriori) e 27 (presa di alimentazione accessori anteriori) nel pannello fusibili del cruscotto.

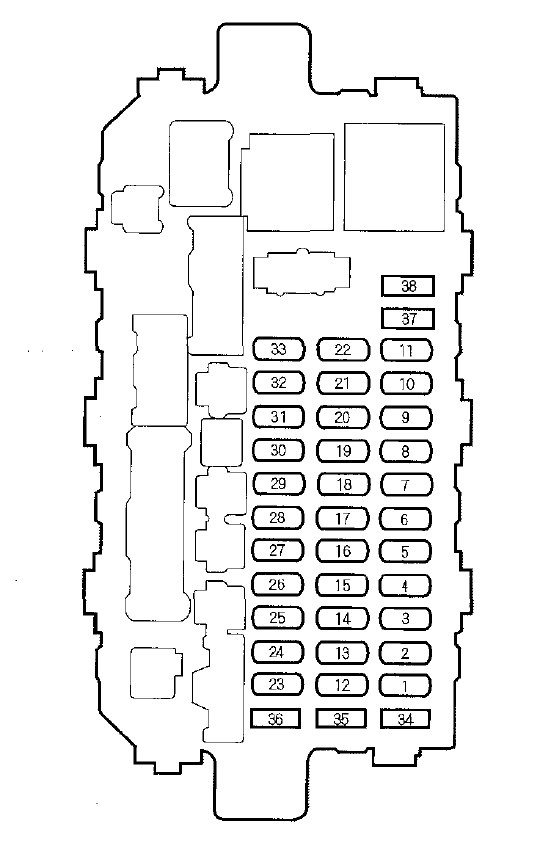

Pannello fusibili interno
| Numero | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | – | Non utilizzato |
| 3 | 10 | Vetro tergicristallo posteriore, lavavetri |
| 4 | 10 | Faro anabbagliante destro |
| 5 | 10 | Faro anabbagliante sinistro |
| 6 | 10 | Presa di alimentazione accessori posteriori |
| 7 | 20 | Vetro posteriore sinistro |
| 8 | 20 | Vetro elettrico posteriore destro |
| 9 | 15 | Bobina IGN |
| 10 | 20 | Assistente vetro anteriore |
| 11 | 20 | Controllore vetro anteriore |
| 12 | 7,5 | Accensione luci |
| 13 | 15 | Pompa carburante (unità SRS) |
| 14 | 7,5 | Cruise control |
| 15 | 7,5 | ACG (IG);
Sensore SP. |
| 16 | 7,5 | ABS |
| 17 | 7,5 | Relè aria condizionata riscaldatore |
| 18 | 7,5 | Relè luci diurne |
| 19 | 7,5 | Luce di riserva |
| 20 | 7,5 | Luce di marcia* |
| 21 | 10 | Faro anabbagliante destro |
| 22 | 10 | Faro anabbagliante sinistro |
| 23 | 10 | SRS |
| 24 | 7,5 | Relè alzavetro |
| 25 | 7,5 | Contachilometri |
| 26 | 20 | Tergicristallo anteriore;
Lavavetri anteriore. |
| 27 | 10 | Presa di alimentazione accessori anteriori |
| 28 | 10 | Radio |
| 29 | – | Non utilizzato |
| 30 | 7,5 | Luce contachilometri |
| 31 | 7,5 | Segnale avviamento |
| 32 | 7,5 | Luce targa, luce posteriore |
| 33 | 7,5 | Unità Inter Lock |
| 34 | 7,5 | Fusibile di riserva |
| 35 | 10 | Fusibile di riserva |
| 36 | 15 | Fusibile di riserva |
| 37 | 20 | Fusibile di riserva |
| 38 | – | Non utilizzato |
| *: Modello canadese | ||

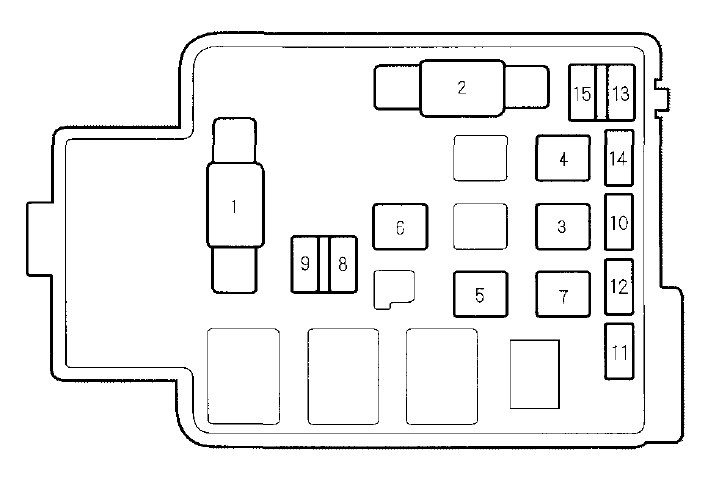

Pannello fusibili sotto il cofano
| Numero | Amperaggi [A] | Descrizione |
| 1 | 100 | Fusibile principale della batteria |
| 2 | 40 | Fusibile di accensione principale |
| 3 | 20 | Deumidificatore posteriore |
| 4 | 40 | Opzione |
| 5 | 30 | Motore riscaldatore |
| 6 | 30 | Faro |
| 7 | 40 | Motore riscaldatore |
| 8 | 10 | Luci di emergenza |
| 9 | 15 | Clacson, luce stop |
| 10 | 20 | Blocco porte |
| 11 | 20 | Ventilatore di raffreddamento |
| 12 | 20 | Ventilatore condensatore |
| 13 | 15 | FI E / M (ECM / PCM) |
| 14 | 7,5 | Riserva (radio) |
| 15 | 7,5 | Interno |

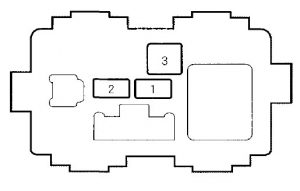

Pannello fusibili ABS (per alcuni modelli)
| Numero | Amperaggi [A] | Descrizione |
| 1 | 7,5 | Controllo motore |
| 2 | 20 | ABS + B |
| 3 | 40 | Motore pompa ABS |
Honda CR-V (2002-2004) – schema del fusibile
Anno di produzione: 2002, 2003, 2004.
Fusibile accendisigari (presa di alimentazione) nella Honda CR-V (2002-2004) sono i fusibili 2 (presa di alimentazione accessori posteriori) e 18 (presa di alimentazione accessori anteriori) nel quadro fusibili della plancia.

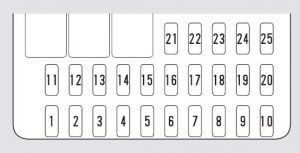

Quadro fusibili interno
Il quadro fusibili interno si trova sotto la colonna dello sterzo.
interno
| Numero | Amperaggi [A] | Descrizione |
| 1 | 15 | Bobina di accensione |
| 2 | 10 | Presa di alimentazione accessori posteriori |
| 3 | 10 | Luci diurne* |
| 4 | 10 | ACG |
| 5 | – | Non utilizzato |
| 6 | 7,5 | Relè alzacristalli |
| 7 | 20 | Tettuccio apribile |
| 8 | 7,5 | Accessori;
Radio. |
| 9 | 7,5 | Spazzola tergicristallo posteriore |
| 10 | 7,5 | Contachilometri |
| 11 | – | Non utilizzato |
| 12 | 7,5 | Luci diurne* |
| 13 | 10 | SRS |
| 14 | 10 | Controllo specchietti |
| 15 | 20 | Riscaldatore LAF |
| 16 | 20 | Sedile riscaldato |
| 17 | 15 | Pompa carburante |
| 18 | 15 | Presa di alimentazione accessori anteriori |
| 19 | 7,5 | Accendi luci di emergenza |
| 20 | 20 | Tergicristallo anteriore |
| 21 | – | Non utilizzato |
| 22 | 20 | Finestrino anteriore destro – alimentazione |
| 23 | 20 | Finestrino anteriore sinistro – alimentazione |
| 24 | 20 | Finestrino posteriore sinistro – alimentazione |
| 25 | 20 | Finestrino posteriore destro – alimentazione |
| *: Modello canadese | ||

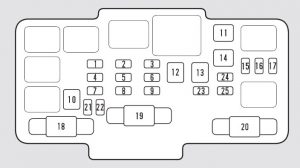

Quadro fusibili sotto il cofano
Il quadro fusibili sotto il cofano si trova nel vano motore lato conducente.
| Numero | Amperaggi [A] | Descrizione |
| 1 | 20 | Ventilatore condensatore |
| 2 | 15 | Luci anabbaglianti (?) |
| 3 | 15 | Luce interna |
| 4 | 20 | Ventilatore di raffreddamento |
| 5 | 15 | Luci di emergenza |
| 6 | 15 | FI controllore motore |
| 7 | 15 | Clacson, fermati |
| 8 | – | Non utilizzato |
| 9 | 10 | Riserva |
| 10 | 30 | Motore ABS |
| 11 | 20 | Disgelo posteriore |
| 12 | 40 | Motore del riscaldatore |
| 13 | 40 | Attuatore finestrini |
| 14 | 40 | Opzione |
| 15 | 15 | Faro sinistro |
| 16 | 20 | Blocco porte |
| 17 | 15 | Faro destro |
| 18 | 30 | ABS F / S |
| 19 | 100 | Accumulatore |
| 20 | 50 | Accensione 1 |
| 21-25 | 7,5-30 | Fusibili di riserva |
Honda CR-V (2005-2006) – schema del fusibile
Anno di produzione: 2005, 2006.
Fusibile accendisigari (presa di alimentazione) nella Honda CR-V sono i fusibili 2 (presa di alimentazione accessori posteriori) e 18 (presa di alimentazione accessori anteriori) nella scatola dei fusibili del cruscotto.
Scatola dei fusibili interna
La scatola dei fusibili interna si trova sotto la colonna dello sterzo.
| Numero | Amperaggi [A] | Descrizione |
| 1 | 15 | Bobina di accensione |
| 2 | 10 | Presa di alimentazione accessori posteriori |
| 3 | 10 | Lucie diurne* |
| 4 | 10 | ACG |
| 5 | – | Non utilizzato |
| 6 | 7,5 | Relè alzavetro |
| 7 | 20 | Tetto apribile |
| 8 | 7,5 | Accessori, radio |
| 9 | 7,5 | Spazzola tergicristallo posteriore |
| 10 | 7,5 | Contachilometri |
| 11 | – | Non utilizzato |
| 12 | 7,5 | Lucie diurne* |
| 13 | 10 | SRS |
| 14 | 10 | Controllo remoto specchietto |
| 15 | 20 | + B FR ACC |
| 16 | 20 | Sedile riscaldato |
| 17 | 15 | Pompa carburante |
| 18 | 15 | Presa di alimentazione accessori anteriori |
| 19 | 7,5 | Interruttore luci di segnalazione |
| 20 | 20 | Spazzola tergicristallo anteriore |
| 21 | – | Non utilizzato |
| 22 | 20 | Finestrino anteriore destro – alimentazione |
| 23 | 20 | Finestrino anteriore sinistro – alimentazione |
| 24 | 20 | Finestrino posteriore sinistro – alimentazione |
| 25 | 20 | Finestrino posteriore destro – alimentazione |
| *: Modello canadese | ||
Scatola dei fusibili sotto il cofano
La scatola dei fusibili sotto il cofano si trova nel vano motore lato conducente.
Scatola principale
| Numero | Amperaggi [A] | Descrizione |
| 1 | 20 | Ventilatore condensatore |
| 2 | 30 | Motore |
| 3 | 15 | Luce interna |
| 4 | 20 | Ventilatore di raffreddamento |
| 5 | 15 | Luci di emergenza |
| 6 | 15 | Piccola luce |
| 7 | 15 | Clacson |
| 8 | 15 | DBW |
| 9 | 10 | Riserva |
| 10 | 30 | Motore ABS |
| 11 | 20 | Deghiacciatore posteriore |
| 12 | 40 | Motore riscaldatore |
| 13 | 40 | Alimentazione finestrini |
| 14 | 40 | Opzione |
| 15 | 15 | Faro sinistro |
| 16 | 20 | Blocco delle porte |
| 17 | 15 | Faro destro |
| 18 | 30 | ABS F / S |
| 19 | 100 | Accumulatore |
| 20 | 50 | Accensione 1 |
| 21-25 | 7,5-30 | Fusibili di riserva |

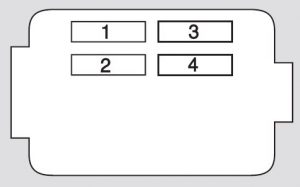

Scatola aggiuntiva
| Numero | Amperaggi [A] | Descrizione |
| 1 | 20 | Riscaldatore LAF |
| 2 | 7,5 | Lucie diurne* |
| 3 | 15 | FI ECU (ECM / PCM) |
| 4 | 15 | Bobina IG |
| *: Nei modelli canadesi | ||
Honda CR-V (2007-2009) – schema del fusibile
Anno di produzione: 2007, 2008, 2009.
Fusibile accendisigari (presa di alimentazione) nella Honda CR-V (2007-2009) sono i fusibili 28 (presa accessori posteriore), 29 (presa accessori anteriore) e 31 (presa di alimentazione accessori sul tavolo centrale) nel box fusibili nel cruscotto.

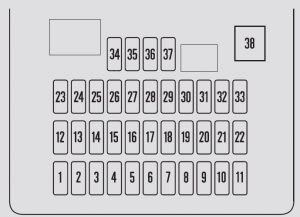

Box fusibili interno
| Numero | Amperaggi [A] | Descrizione |
| 1 | 7,5 | Relè alzacristalli |
| 2 | 15 | Pompa carburante |
| 3 | 10 | ACG |
| 4 | 7,5 | ABS/VSA |
| 5 | (15) | Sedili riscaldati* |
| 6 | (20) | Fari anteriori fendinebbia* |
| 7 | – | Non utilizzato |
| 8 | 10 | Terzo tergicristallo |
| 9 | 7,5 | ODS (Sistema di Rilevamento Occupante) |
| 10 | 7,5 | Contachilometri |
| 11 | 10 | SRS |
| 12 | 10 | Faro destro abbagliante |
| 13 | 10 | Faro sinistro abbagliante |
| 14 | 7,5 | Luce piccola (interno) |
| 15 | 7,5 | Luce piccola (esterno) |
| 16 | 10 | Faro destro anabbagliante |
| 17 | 10 | Faro sinistro anabbagliante |
| 18 | 20 | Fari principali abbaglianti |
| 19 | 15 | Fari principali piccoli |
| 20 | 7,5 | TPMS |
| 21 | 20 | Fari anabbaglianti |
| 22 | – | Non utilizzato |
| 23 | – | Non utilizzato |
| 24 | (20) | Panorama* |
| 25 | 20 | Blocco porta |
| 26 | 20 | Finestra anteriore sinistra – alimentazione |
| 27 | (20) | Opzione HAC |
| 28 | 15 | Presa accessori posteriore |
| 29 | 15 | Accessorio (accendisigari) |
| 30 | 20 | Finestra anteriore destra alimentazione |
| 31 | (15) | Presa di alimentazione aggiuntiva sul cruscotto* |
| 32 | 20 | Finestra posteriore destra – alimentazione |
| 33 | 20 | Finestra posteriore sinistra elettrica |
| 34 | 7,5 | ACC Radio |
| 35 | 7,5 | Blocco chiave ACC |
| 36 | 10 | HAC |
| 37 | 7,5 | Luci diurne |
| 38 | 30 | Terzo tergicristallo |
| *: Modello canadese | ||

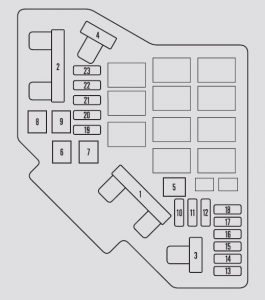

Box fusibili sotto il cofano
| Numero | Amperaggi [A] | Descrizione |
| 1 | 100 | Batteria |
| (70) | EPS* | |
| 2 | 80 | Opzione principale |
| 50 | Interruttore di accensione principale | |
| 3 | 20 | ABS/VSA FSR |
| 40 | Motore ABS/VSA | |
| 4 | 50 | Faro principale |
| 40 | Alimentazione principale finestra | |
| 5 | (30) | EPT-R* |
| 6 | 20 | Motore ventilatore ausiliario |
| 7 | 20 | Motore principale ventilatore |
| 8 | 30 | Deumidificatore posteriore |
| 9 | 40 | Ventilatore |
| 10 | 15 | Luci di emergenza |
| 11 | 15 | LAF |
| 12 | 15 | Freni e clacson |
| 13 | (20) | Sedia elettrica DR RR HI/tilt* |
| 14 | (20) | Sedia elettrica DR FR HI/sliding* |
| 15 | 7,5 | Livello olio IGPS |
| 16 | (30) | EPT-L * |
| 17 | (15) | Suono ad alta potenza * |
| 18 | 15 | Bobina IG |
| 19 | 15 | FI principale |
| 20 | 20 | Frizione MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Luce interna |
| 23 | 10 | Riserva |
| * : : Se presente nell’equipaggiamento | ||
Honda CR-V (2010-2011) – schema della scatola dei fusibili
Anno di produzione: 2010, 2011.
Fusibile accendisigari (presa di alimentazione) nella Honda CR-V (2010-2011) sono i fusibili 28 (presa accessori posteriore), 29 (presa accessori anteriore) e 31 (presa di alimentazione accessori sul tavolo centrale) nella scatola dei fusibili nel cruscotto.

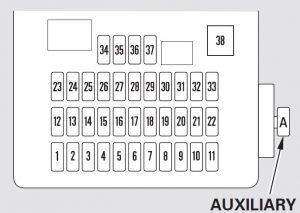

Scatola dei fusibili interna
| Numero | Amperaggi [A] | Descrizione |
| 1 | 7,5 | Relè alzacristalli |
| 2 | 15 | Pompa carburante |
| 3 | 10 | ACG |
| 4 | 7,5 | ABS / VSA |
| 5 | (15) | Sedili riscaldati* |
| 6 | – | Non utilizzato |
| 7 | – | Non utilizzato |
| 8 | 10 | Spazzola tergi posteriore |
| 9 | 7,5 | ODS (Sistema di Rilevamento Occupante) |
| 10 | 7,5 | Contachilometri |
| 11 | 10 | SRS |
| 12 | 10 | Faro anabbagliante destro |
| 13 | 10 | Faro anabbagliante sinistro |
| 14 | 7,5 | Lucetta interna |
| 15 | 7,5 | Lucetta esterna |
| 16 | 10 | Faro abbagliante destro |
| 17 | 10 | Faro abbagliante sinistro |
| 18 | 20 | Fari principali |
| 19 | 15 | Lucette MAIN |
| 20 | 7,5 | TPMS |
| 21 | 20 | Fari anabbaglianti |
| 22 | – | Non utilizzato |
| 23 | – | Non utilizzato |
| 24 | (20) | Tettuccio apribile* |
| 25 | 20 | Blocco porte |
| 26 | 20 | Finestrino anteriore sinistro |
| 27 | – | Non utilizzato |
| 28 | 15 | Presa accessori posteriore |
| 29 | 15 | Presa di alimentazione accessori anteriore |
| 30 | 20 | Finestrino anteriore destro |
| 31 | (15) | Presa di alimentazione accessori
(nel vano console / sul tavolo centrale) |
| 32 | 20 | Finestrino posteriore destro |
| 33 | 20 | Finestrino posteriore sinistro |
| 34 | 7,5 | ACC Radio |
| 35 | 7,5 | Blocco chiave ACC |
| 36 | 10 | HAC |
| 37 | 7,5 | Luci diurne |
| 38 | 30 | Spazzola tergi anteriore |
| * : Se presente di serie | ||
Aggiuntivo
| Numero | Amperaggi [A] | Descrizione |
| A | 10 | VB SOL |
| B | – | – |

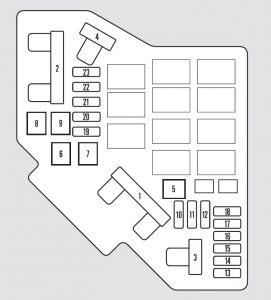

Scatola dei fusibili sotto il cofano
| Numero | Amperaggi [A] | Descrizione |
| 1 | 100 | Batteria |
| – | Non utilizzato | |
| 2 | 80 | IG Main |
| 50 | Interruttore di accensione principale | |
| 3 | 20 | ABS / VSA FSR |
| 40 | Motore ABS / VSA | |
| 4 | 50 | Faro principale |
| 40 | Alimentazione finestrino | |
| 5 | – | Non utilizzato |
| 6 | 20 | Motore ventilatore ausiliario |
| 7 | 20 | Motore principale ventilatore |
| 8 | 30 | Deumidificatore posteriore |
| 9 | 40 | Ventilatore |
| 10 | 15 | Luci di emergenza |
| 11 | 15 | LAF |
| 12 | 15 | Freni e clacson |
| 13 | (20) | Sedia elettrica DR RR HI / reclinabile * |
| 14 | (20) | Sedia elettrica DR FR HI / scorrevole * |
| 15 | 7,5 | Livello olio IGPS |
| 16 | – | Non utilizzato |
| 17 | (15) | Suono ad alta potenza;
Sbrinatore parabrezza anteriore. |
| 18 | 15 | Bobina IG |
| 19 | 15 | FI principale |
| 20 | 20 | Frizione MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Illuminazione interna |
| 23 | 10 | Di riserva |
| * : : Se presente di serie | ||
Honda CR-V (2012-2014) – schema della scatola dei fusibili
Anno di produzione: 2012, 2013, 2014.
Fusibile accendisigari (presa di alimentazione) nella Honda CR-V (2012-2014) sono i fusibili n. 12 (presa di alimentazione accessori console centrale) e n. 27 (presa di alimentazione accessori anteriori) nella scatola dei fusibili nel cruscotto.
Scatola dei fusibili del vano motore
| Numero | Descrizione | Amperaggi [A] |
| 1 | EPS | 70 |
| – | – | |
| Motore ABS / VSA | 40 | |
| ABS / VSA FSR | 20 | |
| E-DPS * | (30) | |
| Fusibile principale | 100 | |
| 2 | IG principale | 50 |
| Scatola dei fusibili principale | 60 | |
| Scatola dei fusibili principale 2 | 60 | |
| Faro principale | 30 | |
| – | ||
| Deumidificatore posteriore | 30 | |
| – | – | |
| Ventilatore | 40 | |
| Spazzola tergicristallo anteriore principale | 30 | |
| Motore ventilatore ausiliario | 20 | |
| Motore principale del ventilatore | 20 | |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Relè ventilatore ausiliario CL | 7,5 |
| 9 | – | – |
| 10 | Specchietto riscaldato nella porta * | (7,5) |
| 11 | STRLD | 7,5 |
| 12 | Fari fendinebbia* | (20) |
| 13 | Amplificatore premium * | (20) |
| 14 | Clacson | 10 |
| 15 | Fari di emergenza | 10 |
| 16 | Fari stop | 10 |
| 17 | Bobina IG | 15 |
| 18 | IGP2 | 15 |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | DBW | 15 |
| 23 | IGP | 15 |
| 24 | Faro anabbagliante sinistro | 10 |
| 25 | Faro anabbagliante destro | 10 |
| 26 | – | 20 |
| 27 | Frizione MG | 7,5 |
| 28 | Illuminazione interna | 7,5 |
| 29 | Riserva | 10 |
| * Non disponibile in tutti i modelli | ||
Scatola dei fusibili interni
Si trova sotto il cruscotto.
| Numero | Descrizione | Amperaggi [A] |
| 1 | – | – |
| 2 | ACG | 10 |
| 3 | SRS | 15 |
| 4 | Pompa carburante | 15 |
| 5 | Contachilometri | 10 |
| 6 | Attuatore finestrino | 7,5 |
| 7 | VB SOL | 7,5 |
| 8 | Motore serratura porta 2 (sblocco) | 15 |
| 9 | Motore serratura porta 1 (sblocco) | 10 |
| 10 | Display* | (7,5) |
| 11 | Tettuccio apribile * | (20) |
| 12 | Presa di alimentazione accessori (console centrale) * | (15) |
| 13 | – | – |
| 14 | Riscaldatori sedili * | (20) |
| 15 | Motore serratura porta conducente (sblocco) | 10 |
| 16 | Sedile conducente elettricamente scorrevole * | (20) |
| 17 | Sedile conducente elettricamente reclinabile * | (20) |
| 18 | – | – |
| 19 | ACC | 7,5 |
| 20 | Serratura chiave ACC | 7,5 |
| 21 | Fari diurni | 7,5 |
| 22 | Climatizzazione | 7,5 |
| 23 | Tergicristallo posteriore | 10 |
| 24 | ABS / VSA | 7,5 |
| 25 | Audio | 10 |
| 26 | – | – |
| 27 | Presa di alimentazione accessori (anteriore) | 15 |
| 28 | Spazzola tergicristallo | 15 |
| 29 | ODS | 7,5 |
| 30 | Motore serratura porta conducente (blocco) * | 10 |
| 31 | – | – |
| 32 | Motore serratura porta 2 (blocco) | 15 |
| 33 | Motore serratura porta 1 (blocco) | 15 |
| 34 | Fari anabbaglianti | 10 |
| 35 | Illuminazione | 7,5 |
| 36 | – | – |
| 37 | – | – |
| 38 | Faro abbagliante sinistro | 10 |
| 39 | Faro abbagliante destro | 10 |
| 40 | TPMS | 7,5 |
| 41 | Serratura dalla porta | 20 |
| 42 | Alimentazione finestrino conducente | 20 |
| 43 | Finestrino elettrico posteriore lato passeggero | 20 |
| 44 | Finestrino elettrico anteriore lato passeggero | 20 |
| 45 | Finestrino elettrico laterale conducente | 20 |
| 46 | – | – |
| * : : Se presente nell’equipaggiamento | ||
Honda CR-V (2015-2016) – schema della scatola dei fusibili
Anno di produzione: 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nella Honda CR-V (2015-2016) sono i fusibili n. 12 (presa di alimentazione accessori della console centrale) e n. 27 (presa di alimentazione accessori anteriori) nella scatola dei fusibili nel cruscotto.

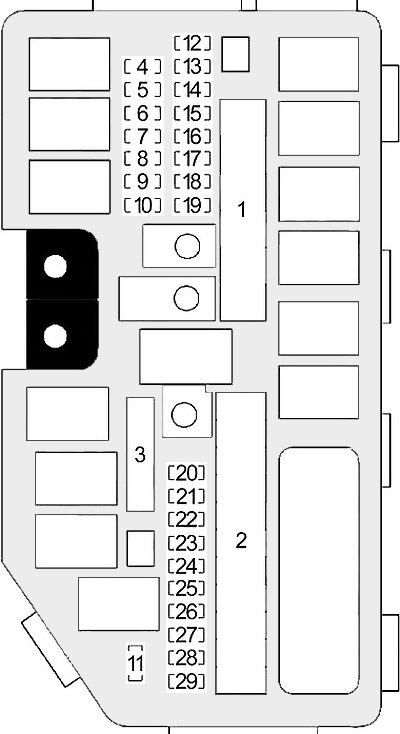

Scatola dei fusibili del vano motore
| Numero | Descrizione | Amperaggi [A] |
| 1 | EPS | 70 |
| Portellone elettrico | (40) | |
| Motore ABS / VSA | 40 | |
| ABS / VSA FSR | 20 | |
| E-DPS * | (30) | |
| Fusibile principale | 100 | |
| 2 | Principale | 50 |
| Scatola dei fusibili principale | 60 | |
| Scatola dei fusibili principale 2 | 60 | |
| Fari principali | 30 | |
| Interruttore magnetico ST | (30) | |
| Deumidificatore posteriore | 30 | |
| – | – | |
| Ventilatore | 40 | |
| Spazzola tergicristallo anteriore principale | 30 | |
| Motore ventilatore ausiliario | 20 | |
| Motore principale del ventilatore | 20 | |
| 3 | DC / DC1 | (30) |
| DC / DC2 | (30) | |
| IG principale | (30) | |
| IG principale 2 | (30) | |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Relè ventilatore ausiliario CL | 7,5 |
| 9 | VSA ECU | 7,5 |
| 10 | Specchietto riscaldato nella porta * | (7,5) |
| 11 | STRLD | 7,5 |
| 12 | Iniettore | 20 |
| 13 | Amplificatore premium * | (20) |
| 14 | Clacson | 10 |
| 15 | Fari di emergenza | 10 |
| 16 | Fari stop | 10 |
| 17 | Bobina IG | 15 |
| 18 | IGP2 | 15 |
| 19 | Fari diurni | (10) |
| 20 | Sedile passeggero elettricamente inclinabile | (20) |
| 21 | Disgelo | (15) |
| 22 | DBW | 15 |
| 23 | IGP | 15 |
| 24 | Faro anabbagliante sinistro | 10 |
| 25 | Faro anabbagliante destro | 10 |
| 26 | – | 20 |
| 27 | Frizione MG | 7,5 |
| 28 | Illuminazione interna | 7,5 |
| 29 | Riserva | 10 |
| * Non disponibile in tutti i modelli | ||

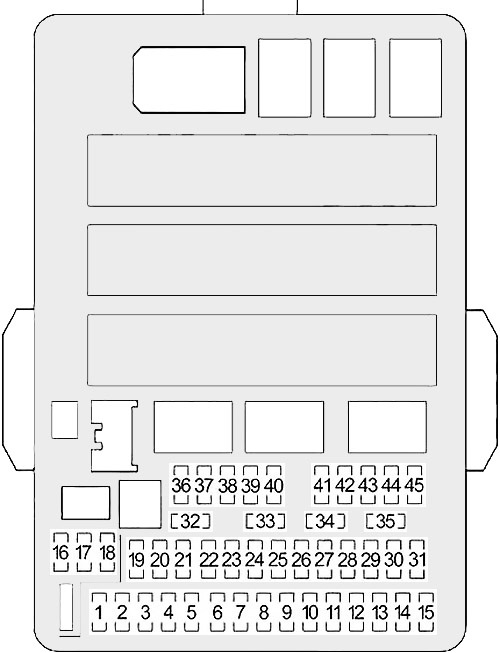

Scatola dei fusibili interni
Si trova sotto il cruscotto.
| Numero | Descrizione | Amperaggi [A] |
| 1 | – | – |
| 2 | ACG | 10 |
| 3 | SRS | 15 |
| 4 | Pompa carburante | 15 |
| 5 | Contachilometri | 10 |
| 6 | Attuatore finestrini | 7,5 |
| 7 | VB SOL | 7,5 |
| 8 | Motore serratura porta 2 (sblocco) | 15 |
| 9 | Motore serratura porta 1 (sblocco) | 10 |
| 10 | Rimorchio* | (7,5) |
| 11 | Tettuccio apribile * | (20) |
| 12 | Presa di alimentazione accessori (console centrale) * | (15) |
| 13 | Spazzola tergicristallo * | (15) |
| 14 | Riscaldatori sedili * | (20) |
| 15 | Motore serratura porta conducente (sblocco) | 10 |
| 16 | Sedile conducente elettricamente scorrevole * | (20) |
| 17 | Sedile conducente elettricamente inclinabile * | (20) |
| 18 | – | – |
| 19 | ACC | 7,5 |
| 20 | Blocco chiave ACC | 7,5 |
| 21 | Fari diurni | 7,5 |
| 22 | Climatizzazione | 7,5 |
| 23 | Spazzola tergicristallo posteriore | 10 |
| 24 | ABS / VSA | 7,5 |
| 25 | Audio | 10 |
| 26 | Portellone elettrico * | (20) |
| 27 | Presa di alimentazione accessori (anteriori) | 15 |
| 28 | Spazzola tergicristallo | 15 |
| 29 | ODS | 7,5 |
| 30 | Motore serratura porta conducente (blocco) * | 10 |
| 31 | Smart* | (10) |
| 32 | Motore serratura porta 2 (blocco) | 15 |
| 33 | Motore serratura porta 1 (blocco) | 15 |
| 34 | Fari anabbaglianti (?) | 10 |
| 35 | Illuminazione interna | 7,5 |
| 36 | Spazzola tergicristallo posteriore principale * | (10) |
| 37 | Fari fendinebbia anteriori * | (20) |
| 38 | Faro abbagliante sinistro | 10 |
| 39 | Faro abbagliante destro | 10 |
| 40 | – | – |
| 41 | Blocco porta | 20 |
| 42 | Alimentazione finestrino conducente | 20 |
| 43 | Finestrino elettrico posteriore lato passeggero | 20 |
| 44 | Finestrino elettrico anteriore lato passeggero | 20 |
| 45 | Finestrino elettrico laterale lato conducente | 20 |
| 46 | – | – |
| * : : Se presente nell’equipaggiamento | ||
Honda CR-V (2017) – schema del fusibile
Anno di produzione: 2017.
Fusibile accendisigari (presa di alimentazione) nella Honda CR-V è il fusibile 29 nel quadro fusibili sotto il cruscotto.
Quadro fusibili del vano motore
| Nr | Descrizione | Amperaggi [A] |
| 1 | Audio AMP* | (30) |
| Amplificatore elettrico del freno | 40 | |
| Motore principale del ventilatore | 30 | |
| Modulo relè 1 | 30 | |
| IG principale 2* 2 | 30 | |
| Modulo relè 2 | 30 | |
| Batteria | 125 | |
| 2 | EPS | 70 |
| IG principale 1 | 30* 2 | |
| 50* 3 | ||
| Opzione quadro fusibili | (40) | |
| Quadro fusibili | 60 | |
| Motore del tergicristallo anteriore | 30 | |
| Motore del ventilatore ausiliario | 30 | |
| 3 | Deghiacciatore del lunotto posteriore | 40 |
| Motorino di avviamento | 30 | |
| Quadro fusibili | 40 | |
| Motore ABS/VSA | 40 | |
| ABS/VSA FSR | 40 | |
| Motore del ventilatore | 40 | |
| 4 | Blocco opzioni 1* | (40) |
| Blocco opzioni 2* | (40) | |
| – | – | |
| Portellone elettrico* | (40) | |
| 5 | VB ACT* 4 | (7,5) |
| 6 | Tergicristallo | 15 |
| 7 | FI principale | 15 |
| 8 | FI Sub* 4 | 15 |
| DBW* 5 | ||
| 9 | Luci di stop | 10 |
| 10 | Iniettore | 20 |
| 11 | LAF | 7,5 |
| 12 | FI ECU* 4 | 10 |
| – * 5 | – | |
| 13 | Deghiacciatore del tergicristallo anteriore* | (15) |
| 14 | Luci di emergenza | 10 |
| 15 | Bobina IG | 15 |
| 16 | Trasmissione* 4 | (15) |
| -* 5 | – | |
| 17 | – | – |
| 18 | Riserva | 10 |
| 19 | Audio | 15 |
| 20 | AWD* | (20) |
| 21 | Riscaldamento del sedile posteriore* 1 | (20) |
| – * 2 | – | |
| 22 | Fari antinebbia anteriori* 3;
Griglia inferiore dell’otturatore. |
(15) |
| 23 | Compressore dell’aria condizionata/griglia della copertura superiore | 10 |
| 24 | Clacson | 10 |
| 25 | Ventilatore di raffreddamento | 7,5 |
| 26 | – | – |
| 27 | – | – |
| 28 | Interruttore magnetico ST * 4 | (7,5) |
| 29 | – | – |
| 30 | – | – |
| * 1: Modelli con sistema di ingresso intelligente
hanno il pulsante ENGINE START/STOP invece dell’interruttore di accensione. * 2: Modelli con sistema smart entry |
||
Quadro fusibili interni
Si trova sotto il cruscotto.
| Nr | Descrizione | Amperaggi [A] |
| 1 | Accessorio | 10 |
| 2 | Blocco chiavi | 5 |
| 3 | Opzione | 10 |
| 4 | Opzione 1 | 5 |
| Trasmissione *2, *3 | (10) | |
| 5 | Opzione | 10 |
| 6 | Indicatore SRS | 10 |
| 7 | Contachilometri | 10 |
| 8 | Pompa carburante | 15 |
| 9 | Aria condizionata | 10 |
| 10 | Presa di alimentazione accessori (console centrale) | (20) |
| 11 | Controllo motore * 3 | 5 |
| 12 | Blocco porte laterali passeggero | 10 |
| 13 | Blocco porte laterali conducente | 10 |
| 14 | Finestrino elettrico conducente | 20 |
| 15 | Finestrino elettrico anteriore lato passeggero | 20 |
| 16 | Blocco porta | 20 |
| 17 | Trasmissione * 1, * 3 | (10) |
| Opzione 2 | 5 | |
| 18 | Controllo sedile conducente* | (10) |
| 19 | Panoramico* | (20) |
| 20 | Motorino di avviamento | 10 |
| 21 | ACG | 10 |
| 22 | Luci diurne | 10 |
| 23 | Riscaldamento del volante *1,
Portellone elettrico senza mani. |
(10) |
| 24 | Opzione | 5 |
| 25 | Blocco porta conducente | (10) |
| 26 | Blocco porte laterali passeggero | 10 |
| 27 | Finestrino elettrico posteriore lato passeggero | 20 |
| 28 | Alimentazione finestrino conducente | 20 |
| 29 | Presa di alimentazione accessori anteriori | 20 |
| 30 | Ingresso intelligente *1 | 20 |
| STS *2 | 5 | |
| 31 | Sedile conducente elettricamente reclinabile * | (20) |
| 32 | Riscaldamento dei sedili anteriori * | (20) |
| 33 | Sedile conducente elettricamente scorrevole * | (20) |
| 34 | ABS/VSA | 10 |
| 35 | SRS | 10 |
| 36 | Opzione HAC * | 20 |
| 37 | Display* | 15 |
| 38 | Blocco porte laterali conducente | 10 |
| 39 | Blocco porte conducente | (10) |
| A | Portellone elettrico* | (20) |
| B | Sedile passeggero elettricamente scorrevole* | (20) |
| C | Sedile passeggero elettricamente reclinabile* | (20) |
| D | Motore delle tende panoramiche *3 | (20) |
| E | Ventilatore posteriore | (20) |
| F | EPT L. | (20) |
| G | EPT R | (20) |
| H | Presa di alimentazione accessori
(superficie di carico) *4 |
(20) |
| *: Non disponibile in tutti i modelli
* 1: Modelli canadesi con riscaldatore del volante |
||
Honda CR-V – schema del fusibile
Anno di produzione: 2018, 2019.
I fusibili della presa accendisigari (prese di alimentazione) nella Honda CR-V sono i fusibili n. 10 (presa di alimentazione degli accessori della console centrale), n. 29 (presa di alimentazione degli accessori anteriori) e il fusibile “h” (presa di alimentazione degli accessori nel bagagliaio (se presente nell’equipaggiamento)) nel vano fusibili del cruscotto.

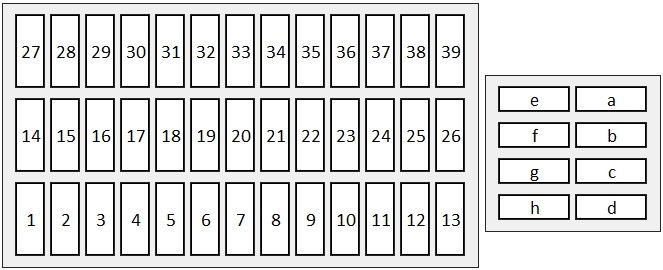

Abitacolo
Assegnazione dei fusibili nell’abitacolo (2018, 2019)
| Nr | Descrizione | Ampere [A] |
|---|---|---|
| 1 | Accessorio | 10 A |
| 2 | Blocco chiavi | 5 A |
| 3 | Opzione 3 | 10 A |
| 4 | Opzione 2 (con sistema di accesso intelligente) | 5 A |
| 4 | Trasmissione (senza sistema di accesso intelligente) | (10 A) |
| 5 | Opzione | 10 A |
| 6 | Indicatore SRS | 10 A |
| 7 | Metro | 10 A |
| 8 | Pompa carburante | 15 A |
| 9 | Climatizzazione | 10 A |
| 10 | Presa di alimentazione accessori (console centrale) | (20A) |
| 11 | Controllo motore | 5 A |
| 12 | Blocco porta passeggero | 10 A |
| 13 | Sblocco porta lato conducente | 10 A |
| 14 | Finestrino posteriore lato conducente | 20 A |
| 15 | Finestrino lato passeggero anteriore | 20 A |
| 16 | Blocco porta | 20 A |
| 17 | Cambio (con sistema di accesso intelligente) | (10 A) |
| 17 | Opzione 2 (senza sistema di accesso intelligente) | 5 A |
| 18 | Supporto lombare conducente (opzione) | (10 A) |
| 19 | Tettuccio apribile (opzione) | (20A) |
| 20 | Avviamento | 10 A |
| 21 | ACG | 10 A |
| 22 | Luci diurne | 10 A |
| 23 | Riscaldamento volante (opzione) | (10 A) |
| 24 | Opzione | 5 A |
| 25 | Blocco porta conducente | (10 A) |
| 26 | Sblocco porta passeggero | 10 A |
| 27 | Finestrino elettrico posteriore lato passeggero | 20 A |
| 28 | Alimentazione finestrino conducente | 20 A |
| 29 | Presa di alimentazione accessori anteriori | 20 A |
| 30 | Smart Entry (con sistema di accesso intelligente) | 10 A |
| 30 | STS (senza sistema di accesso intelligente) | 5 A |
| 31 | Sedile conducente elettricamente inclinabile (opzione) | (20A) |
| 32 | Riscaldamento sedili anteriori (opzione) | (20A) |
| 33 | Sedile conducente elettricamente scorrevole (opzione) | (20A) |
| 34 | ABS/VSA | 10 A |
| 35 | SRS | 10 A |
| 36 | Opzione HAC (opzione) | 20 A |
| 37 | Rimorchio (opzione) | 15 A |
| 38 | Blocco lato conducente | 10 A |
| 39 | Sblocco porta conducente | (10 A) |
| A | Chiusura portellone posteriore (opzione) | (20A) |
| B | Sedile passeggero elettricamente scorrevole (opzione) | (20A) |
| C | Sedile passeggero elettricamente reclinabile (opzione) | (20A) |
| D | Motore oscurante panoramico | (20A) |
| E | Ventola posteriore | (20A) |
| F | EPT L | (20A) |
| G | EPT R | (20A) |
| H | Presa di alimentazione accessori (spazio di carico) | (20A) |

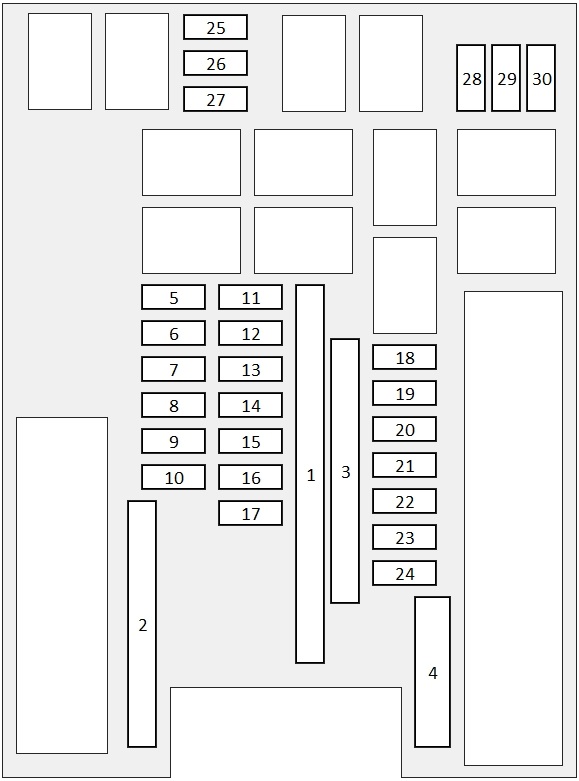

Motore
Assegnazione dei fusibili nel vano motore (2018, 2019)
| Nr | Descrizione | Ampere [A] |
|---|---|---|
| 1 | Amplificatore audio (opzione) | (30A) |
| 1 | Non utilizzato (modelli canadesi senza sedile elettrico),
(senza sistema di accesso intelligente) |
– |
| 1 | Amplificatore freno elettrico | 40 A |
| 1 | Motore principale del ventilatore | 30 A |
| 1 | Modulo relè 1 | 30 A |
| 1 | IG Main 2 (con sistema di accesso intelligente) | 30 A |
| 1 | Non utilizzato (senza sistema di accesso intelligente) | – |
| 1 | Modulo relè 2 | 30 A |
| 1 | Batteria | 125 A |
| 2 | EPS | 70 A |
| 2 | IG Main 1 (30 A (con sistema di accesso intelligente),50 A (senza sistema di accesso intelligente)) |
30 A / 50 A |
| 2 | Opzione scatola fusibili | 40 A |
| 2 | Scatola fusibili 1 | 60 A |
| 2 | Motore tergicristallo anteriore | 30 A |
| 2 | Motore ventilatore ausiliario | 30 A |
| 3 | Tergicristallo posteriore | 40 A |
| 3 | Avviamento | 30 A |
| 3 | Scatola fusibili 2 | 40 A |
| 3 | Motore ABS/VSA | 40 A |
| 3 | ABS/VSA FSR | 40 A |
| 3 | Motore ventilatore | 40 A |
| 4 | Blocco opzioni 1 (opzione) | (40A) |
| 4 | Non utilizzato (modelli canadesi senza sedile elettrico),
(senza sistema di accesso intelligente) |
– |
| 4 | Blocco opzioni 2 (opzione) | (40A) |
| 4 | Non utilizzato (senza sistema di accesso intelligente) | – |
| 4 | Portellone elettrico (opzione) | (40A) |
| 4 | Non utilizzato (modelli canadesi senza sedile elettrico),
(senza sistema di accesso intelligente) |
– |
| 5 | VB ACT (con sistema di accesso intelligente) | 7,5 A |
| 5 | Non utilizzato (senza sistema di accesso intelligente) | – |
| 6 | Lavatrici | 15 A |
| 7 | FI principale | 15 A |
| 8 | FI Sub (con sistema di accesso intelligente);
DBW (senza sistema di accesso intelligente) |
15 A |
| 9 | Luci di stop | 10 A |
| 10 | Iniettore | 20 A |
| 11 | LAF | 7,5 A |
| 12 | FI ECU (con sistema di accesso intelligente) | 10 A |
| 12 | Non utilizzato (senza sistema di accesso intelligente) | – |
| 13 | Sbrinatore tergicristallo anteriore (modelli canadesi) | 15 A |
| 13 | Non utilizzato (modelli americani) | – |
| 14 | Luci di emergenza | 10 A |
| 15 | Bobina IG | 15 A |
| 16 | Cambio (con sistema di accesso intelligente) | 15 A |
| 16 | Non utilizzato (senza sistema di accesso intelligente) | |
| 17 | Non utilizzato | – |
| 18 | Backup | 10 A |
| 19 | Audio | 15 A |
| 20 | E-DPS (opzione) | (20A) |
| 21 | Riscaldamento sedili posteriori (modelli canadesi con riscaldamento sedili posteriori) | (20A) |
| 21 | Non utilizzato (modelli senza riscaldamento sedile posteriore) | – |
| 22 | Fari anteriori fendinebbia (opzione)
(modelli americani e canadesi con sedile elettrico) |
(15A) |
| 22 | Griglia inferiore delle persiane (modelli canadesi senza presa elettrica) | 15 A |
| 23 | Compressore aria condizionata / griglia superiore delle persiane | 10 A |
| 24 | Clacson | 10 A |
| 25 | Ventola di raffreddamento | 7,5 A |
| 26 | Non utilizzato | – |
| 27 | Non utilizzato | – |
| 28 | Non utilizzato (con sistema di accesso intelligente) | – |
| 28 | Interruttore magnetico ST (senza sistema di accesso intelligente) | (7,5 A) |
| 29 | Non utilizzato | – |
| 30 | Non utilizzato | – |
Honda CR-V – schema del fusibile
Anno di produzione: 2019, 2020, 2021.
I fusibili della presa accendisigari (prese di alimentazione) nella Honda CR-V sono i fusibili n. 10 (presa di alimentazione accessori della console centrale), n. 29 (presa di alimentazione accessori anteriori) e il fusibile “h” (presa di alimentazione accessori nel bagagliaio (se presente nell’equipaggiamento)) nel vano fusibili del cruscotto.

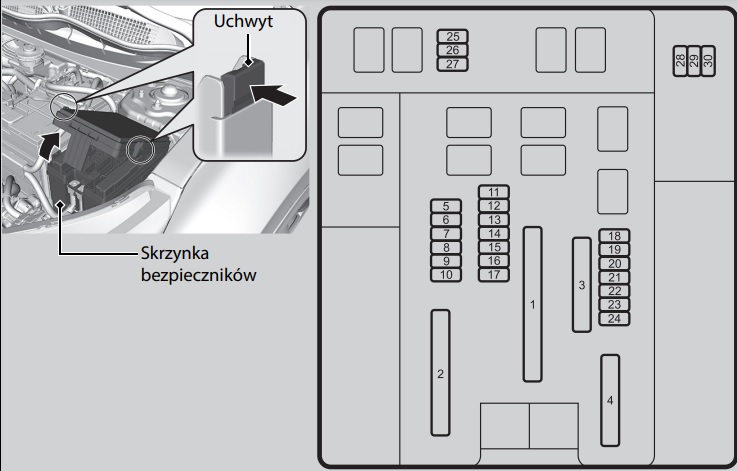

Comparto motore
Assegnazione dei fusibili nel comparto motore (2018, 2019)
| Numero | Descrizione | Ampere [A] |
|---|---|---|
| 1 | Convertitore DC/DC | 30A |
| 1 | EBB | 40A |
| 1 | Ventilatore principale | 30A |
| 1 | R/MOD1 | 30 A |
| 1 | IG principale 2* | 30 A |
| 1 | R/MOD2 | 30 A |
| 1 | Fusibile principale | 125A |
| 1 | – | 30 A |
| 1 | – | 125 A |
| 2 | EPS | 70 A |
| 2 | IG principale | 30 A / 50 A |
| 2 | Vano fusibili – opzione | 40 A |
| 2 | Vano fusibili principale | 60 A |
| 2 | Tergicristalli | 30 A |
| 2 | Ventilatore aggiuntivo | 30 A |
| 3 | Sbrinatore lunotto posteriore | 40 A |
| 3 | Motorino di avviamento | 30 A |
| 3 | Vano fusibili – opzione 2 | 40 A |
| 3 | Motore ABS/VSA | 40 A |
| 3 | ABS/VSA FSR | 40 A |
| 3 | Motore del ventilatore | 40 A |
| 4 | Blocco OP 1* | 40A |
| 4 | Blocco OP 2* | 40A |
| 4 | DCDC2* | 30A |
| 4 | Coperchio elettricamente controllato | – |
| 4 | – | (40A) |
| 4 | – | – |
| 5 | VB ACT | 7,5 A |
| 5 | – | – |
| 6 | Spruzzatore | 15A |
| 7 | IGP | 15 A |
| 8 | FI SUB | 15 A |
| 9 | Luci di stop | 10 A |
| 10 | Iniettore | 20 A |
| 11 | IGPS (LAF) | 7,5 A |
| 12 | Fusibile di riserva modulo ECU | 10 A |
| 12 | 0 | – |
| 13 | 15 A | |
| 13 | – | – |
| 14 | 10 A | |
| 15 | 15 A | |
| 16 | 15 A | |
| 16 | ||
| 17 | – | |
| 18 | 10 A | |
| 19 | 15 A | |
| 20 | (20A) | |
| 21 | (20A) | |
| 21 | – | |
| 22 | (15A) | |
| 22 | 15 A | |
| 23 | 10 A | |
| 24 | 10 A | |
| 25 | 7,5 A | |
| 26 | – | |
| 27 | – | |
| 28 | – | |
| 28 | (7,5 A) | |
| 29 | – | |
| 30 | – |
* Disponibile in alcune versioni
*1:Versioni con sistema di accesso senza chiave
*2:Versioni senza sistema di accesso senza chiave

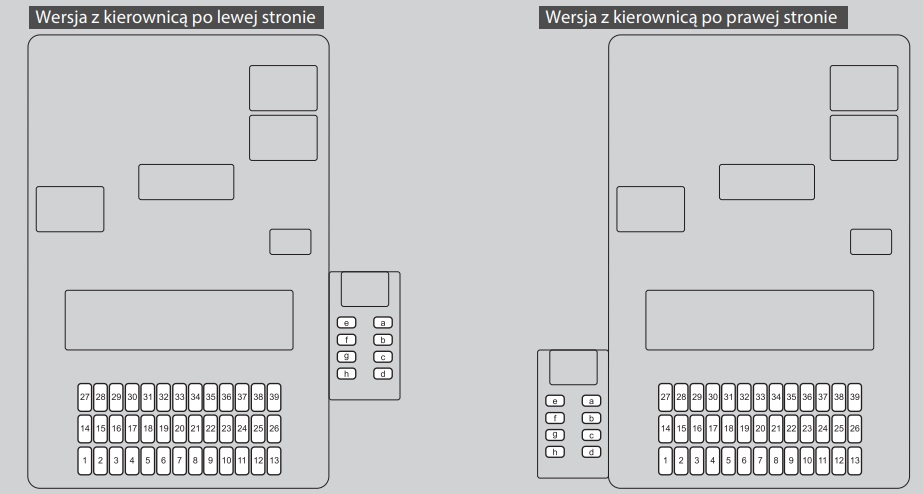

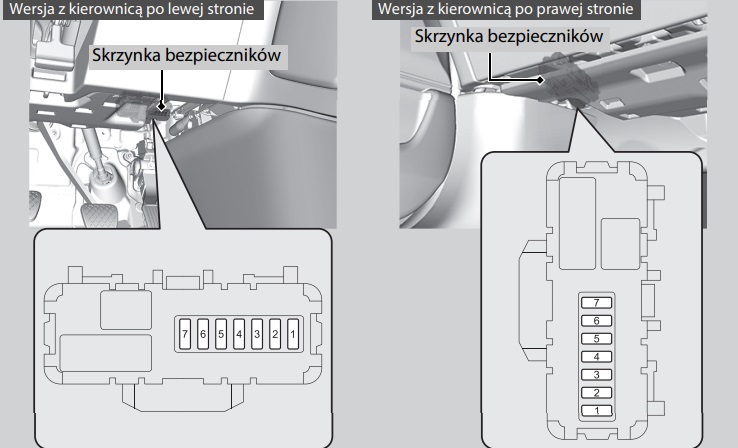

Comparto passeggeri
Assegnazione dei fusibili nel comparto passeggeri (2018, 2019)
| Nr | Descrizione | Ampere [A] |
|---|---|---|
| 1 | Accessorio | 10 A |
| 2 | Blocco chiavi | 5 A |
| 3 | Opzione 3 | 10 A |
| 4 | Opzione 2 (con sistema di ingresso intelligente) | 5 A |
| 4 | Trasmissione (senza sistema di ingresso intelligente) | (10 A) |
| 5 | Opzione | 10 A |
| 6 | Indicatore SRS | 10 A |
| 7 | Metro | 10 A |
| 8 | Pompa carburante | 15 A |
| 9 | Climatizzazione | 10 A |
| 10 | Presa di alimentazione accessori (console centrale) | (20A) |
| 11 | Controllo motore | 5 A |
| 12 | Blocco della porta lato passeggero | 10 A |
| 13 | Sblocco porta lato conducente | 10 A |
| 14 | Finestrino posteriore lato conducente | 20 A |
| 15 | Finestrino lato passeggero anteriore | 20 A |
| 16 | Blocco porta | 20 A |
| 17 | Cambio (con sistema di ingresso intelligente) | (10 A) |
| 17 | Opzione 2 (senza sistema di ingresso intelligente) | 5 A |
| 18 | Supporto lombare conducente (opzione) | (10 A) |
| 19 | Tettuccio apribile (opzione) | (20A) |
| 20 | Motorino di avviamento | 10 A |
| 21 | ACG | 10 A |
| 22 | Luci diurne | 10 A |
| 23 | Riscaldamento volante (opzione) | (10 A) |
| 24 | Opzione | 5 A |
| 25 | Blocco porta conducente | (10 A) |
| 26 | Sblocco porta lato passeggero | 10 A |
| 27 | Finestrino elettrico posteriore lato passeggero | 20 A |
| 28 | Alimentazione finestrino conducente | 20 A |
| 29 | Presa di alimentazione accessori anteriori | 20 A |
| 30 | Smart Entry (con sistema di ingresso intelligente) | 10 A |
| 30 | STS (senza sistema di ingresso intelligente) | 5 A |
| 31 | Sedile conducente elettricamente inclinabile (opzione) | (20A) |
| 32 | Riscaldamento sedili anteriori (opzione) | (20A) |
| 33 | Sedile conducente elettricamente scorrevole (opzione) | (20A) |
| 34 | ABS/VSA | 10 A |
| 35 | SRS | 10 A |
| 36 | Opzione HAC (opzione) | 20 A |
| 37 | Rimorchio (opzione) | 15 A |
| 38 | Blocco lato conducente | 10 A |
| 39 | Sblocco porta conducente | (10 A) |
| A | Chiusura del portellone posteriore (opzione) | (20A) |
| B | Sedile passeggero elettricamente scorrevole (opzione) | (20A) |
| C | Sedile passeggero elettricamente reclinabile (opzione) | (20A) |
| D | Motore oscurante panoramico | (20A) |
| E | Ventilatore posteriore | (20A) |
| F | EPT L | (20A) |
| G | EPT R | (20A) |
| H | Presa di alimentazione accessori (spazio di carico) | (20A) |
Versioni con sistema Auto Stop
