Honda HR-V (2016-2019) – scatola dei fusibili

Luca Moretti

In questo articolo, troverai i diagrammi della scatola dei fusibili della Honda HR-V 2016-2019, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Honda HR-V (2016-2018) – schema del fusibile

Anno di produzione: 2016, 2017, 2018.

Fusibile accendisigari (presa di alimentazione) nella Honda HR-V è il fusibile 36 nella scatola dei fusibili.

Camera del motore

Scatola dei fusibili A

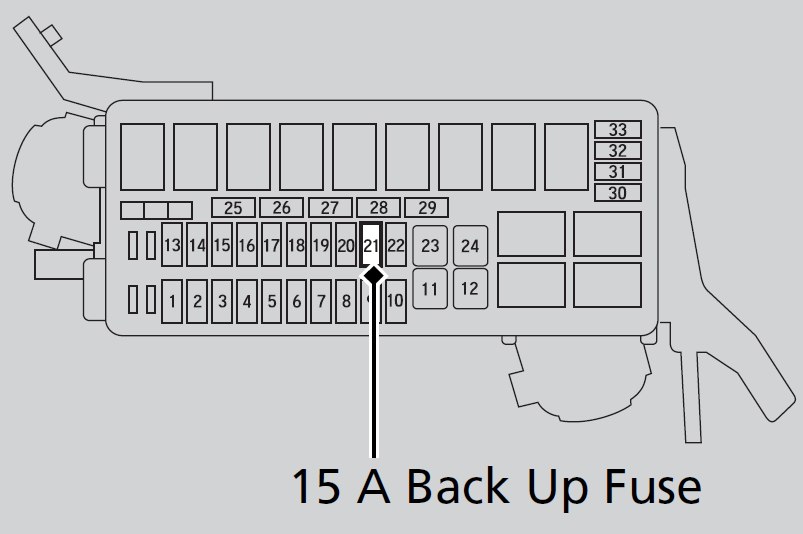

Scatola dei fusibili Honda HR-V –
camera del motore (scatola dei fusibili A)
Numero Descrizione Amperaggi [A]
1 Fari anabbaglianti principali 20
2 CDC* (30)
3 Fari di emergenza 10
4 DBW 15
5 Intermittente* (30)
6 Freni 10
7 IGP 15
8 Bobina IG 15
9 EOP * (10)
10 INJ * (20)
11 VST2 * (30)
12 Ventilatore principale 30
13 Motorino di avviamento SW * (30)
14 Frizione MG 7,5
15 Sensore della batteria (7,5)
16 Piccolo faro 10
17 Principale AFP * (10)
18 Clacson 10
19 Fari fendinebbia* (10)
20 SBW * (10)
21 Di riserva 10
22 Audio (10)
23 Ventilatore ausiliario (30)
24 VST1 * (30)
25 STRLD * (7,5)
26 IGP CAM * (7,5)
27 – –
28 – –
29 Di riserva* (30)
30 IGP LAF (7,5)
31 IGPS (7,5)
32 Faro anabbagliante destro 10
33 Faro anabbagliante sinistro 10
* 1: I modelli con sistema di ingresso intelligente hanno il pulsante

START / STOP MOTORE invece dell’interruttore di accensione

*: Non disponibile in tutti i modelli

Scatola dei fusibili B

Honda HR-V – scatola dei fusibili – camera del motore (scatola dei fusibili B)
Numero Descrizione Amperaggi [A]
A Batteria 100
B RB Principale 1 70
C RB Principale 2 80
D CAP Principale 70

Scatola dei fusibili interni

Scatola dei fusibili A

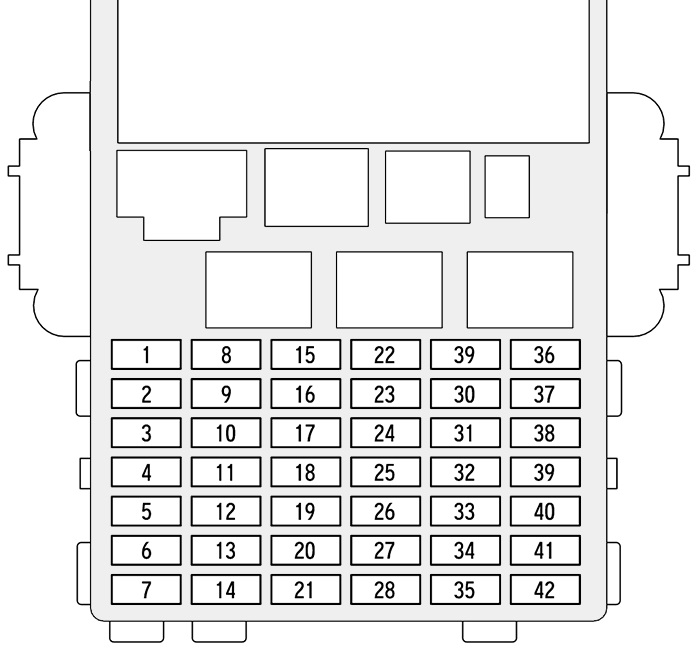

Honda HR-V – fusibili – interno
Numero Descrizione Amperaggi [A]
1 Blocco della porta (20)
2 – –
3 Smart* (10)
4 Sblocco porta lato conducente 10
5 Sblocco delle porte laterali passeggero 10
6 Sblocco porta conducente 10
7 Blocco porta conducente 10
8 Alimentazione finestra conducente 20
9 Alimentazione finestra passeggero 20
10 Alimentazione finestra posteriore sinistra 20
11 Alimentazione finestra posteriore destra 20
12 Blocco delle porte laterali conducente 10
13 Blocco delle porte laterali passeggero 10
14 – –
15 Faro abbagliante destro 10
16 STS * (7,5)
17 Parasole* (20)
18 Panoramico * (20)
19 Riscaldamento sedili anteriori * (20)
20 – –
21 Camera MP * (10)
22 Intermittenti 15
23 Intermittente posteriore* (10)
24 A / C 7,5
25 Fari diurni 7,5
26 Motorino di avviamento * (7,5)
27 ABS / VSA 7,5
28 SRS 10
29 Faro abbagliante sinistro 10
30 ACG 10
31 Relè IG 10
32 Pompa carburante 15
33 SRS (7,5)
34 Contachilometri 7,5
35 SOL 7,5
36 Presa ACC anteriore 20
37 ACC (7,5)
38 ACC * 7,5
39 Opzione (10)
40 Intermittente posteriore 10
41 – –
42 – –
*: Non disponibile in tutti i modelli
Leggere  Honda Accord (1981-2019) - scatola dei fusibili

Scatola dei fusibili B (2016)

Numero Descrizione Amperaggi [A]
1 EPS 70
IG Main 30 * 1
50 * 2
Scatola dei fusibili principale 2 50
Motore ABS / VSA 40
Scatola dei fusibili principale 1 30
Scatola dei fusibili principale 3 40
2 Deumidificatore posteriore 30
EPB L. 30
IG Main2 * 1 30
– * 2 30
HTR 40
EPB R 30
E-DPS 30
3 – –
4 – –
5 ABS / VSA FSR 30
6 Deumidificatore* (10)
7 GNIAZDO ACC RR * (20)
8 – –
9 Luce interna 7,5
10 Presa ACC (console) * (20)
11 – –
12 * 1 – –
12 * 2 Blocco chiave ACC (7,5)
13 Specchio riscaldato nella porta * (10)
14 Ventilatore dell’aria condizionata SW * (7,5)
15 * 1 – –
15 * 2 Intermittente 30
*: Non disponibile in tutti i modelli

* 1: Modelli con sistema di ingresso intelligente
* 2: Modelli senza sistema di ingresso intelligente
Comparto passeggeri (scatola dei fusibili B) (2017, 2018)

Assegnazione dei fusibili nel comparto passeggeri (scatola dei fusibili B) (2017, 2018)

Numero Descrizione Amperaggi [A]
1 EPS 70 A
1 IG Main
(30 A (modelli con sistema di ingresso intelligente),

50 A (modelli senza sistema di ingresso intelligente))

 30 A / 50 A
1 Scatola dei fusibili principale 2 50 A
1 Motore ABS/VSA 40 A
1 Scatola dei fusibili principale 1 30 A
1 Scatola dei fusibili principale 3 (opzione) 40 A
2 Deumidificatore posteriore 30 A
2 EPB L 30 A
2 IG Main 2 (modelli con sistema di ingresso intelligente)/
Non utilizzato (modelli senza sistema di ingresso intelligente)		 30 A
2 HTR 40 A
2 EPB R 30 A
2 AWD (opzionale) 30 A
3 — —
4 — —
5 ABS/VSA FSR 30 A
6 Deumidificatore (opzionale) (10 A)
7 GNIAZDO ACC RR (opzione) (20A)
8 — —
9 Lucciola interna 7,5 A
10 Presa ACC (console) (20A)
11 — —
12 Non utilizzato (modelli con sistema di ingresso intelligente);
Blocco chiave ACC (modelli senza sistema di ingresso intelligente).		 —
(7,5 A)
13 Specchio esterno riscaldato (opzione) (10 A)
14 SW ventilatore dell’aria condizionata (opzione) (7,5 A)
15 Non utilizzato (modelli con sistema di ingresso intelligente);
Intermittente (modelli senza sistema di ingresso intelligente).		 —
30 A
Leggere  Honda CR-V I (1995-2001) - batterie

Honda HR-V – schema della scatola dei fusibili

Anno di produzione: 2019.

I fusibili della presa accendisigari (prese di alimentazione) nel modello Honda HR-V sono il fusibile n. 36 (presa ACC anteriore) nella scatola dei fusibili A del cruscotto e i fusibili n. 7 (presa ACC posteriore) e n. 10 (presa ACC della console) nella scatola dei fusibili del cruscotto B.

Comparto passeggeri (scatola dei fusibili A)



Assegnazione dei fusibili nel comparto passeggeri (scatola dei fusibili A) (2019)

Nr Descrizione Ampere [A]
1 Serratura della porta 20 A
2 – –
3 Smart (opzione) (10 A)
4 Sblocco della porta lato conducente 10 A
5 Sblocco della porta laterale passeggero 10 A
6 Sblocco della porta conducente 10 A
7 Serratura della porta conducente 10 A
8 Alimentazione finestra conducente 20 A
9 Alimentazione finestra passeggero 20 A
10 Alimentazione finestra posteriore sinistra 20 A
11 Alimentazione finestra posteriore destra 20 A
12 Serratura della porta lato conducente 10 A
13 Serratura della porta laterale passeggero 10 A
14 – –
15 Faro anabbagliante destro 10 A
16 STS (opzione) (7,5 A)
17 — (20A)
18 Tettuccio apribile (opzione) (20A)
19 Riscaldamento dei sedili anteriori (opzione) (20A)
20 – –
21 Cruise control adattivo (opzione) (7,5 A)
22 Lavalunghi 15 A
23 Tergicristallo posteriore (opzione) (10 A)
24 Climatizzazione 7,5 A
25 Luci diurne 7,5 A
26 Avviamento (opzione) (7,5 A)
27 ABS/VSA 7,5 A
28 SRS 10 A
29 Faro anabbagliante sinistro 10 A
30 ACG 10 A
31 Relè IG 10 A
32 Pompa carburante 15 A
33 SRS (7,5 A)
34 Contachilometri 7,5 A
35 Missione SOL 7,5 A
36 Presa di alimentazione accessori anteriori 20 A
37 ACC (7,5 A)
38 — (7,5 A)
39 Opzione 10 A
40 Tergicristallo posteriore 10 A
41 — —

Comparto passeggeri (scatola dei fusibili B)

Assegnazione dei fusibili nel comparto passeggeri (scatola dei fusibili B) (2019)

Nr Descrizione Ampere [A]
1 EPS 70 A
1 IG Main
(30 A (modelli con sistema di accesso intelligente),

50 A (modelli senza sistema di accesso intelligente))

 30 A / 50 A
1 1 Scatola dei fusibili principale 2 50 A
1 Motore ABS/VSA 40 A
1 Scatola dei fusibili principale 1 30 A
1 Scatola dei fusibili principale 3 (opzione) 40 A
2 Deumidificatore posteriore 30 A
2 Freno di stazionamento elettrico sinistro 30 A
2 IG Main 2 (modelli con sistema di accesso intelligente);
Non utilizzato (modelli senza sistema di accesso intelligente).		 30 A
2 Motore del riscaldatore 40 A
2 Freno di stazionamento elettrico destro 30 A
2 ABS/VSA FSR 30 A
3 — —
4 — —
5 AWD (opzione) (20A)
6 Parabrezza riscaldato (opzione) (10 A)
7 Presa di alimentazione accessori posteriori (opzione) (20A)
8 — —
9 Luce interna 7,5 A
10 Presa di alimentazione accessori (console) (20A)
11 — —
12 Non utilizzato (modelli con sistema di accesso intelligente);
ACC Key Lock (modelli senza sistema di accesso intelligente).		 —
(7,5 A)
13 Specchietto esterno riscaldato (opzione) (10 A)
14 SW ventilatore dell’aria condizionata (opzione) (7,5 A)
15 Non utilizzato (modelli con sistema di accesso intelligente);
Tergicristallo (modelli senza sistema di accesso intelligente).		 —
30 A

Camera del motore (scatola dei fusibili A)

Assegnazione dei fusibili nella camera del motore (scatola dei fusibili A) (2019)

Leggere  Honda Fit (GK; 2015-2019)
Nr Descrizione Ampere [A]
1 Fari anabbaglianti principali 20 A
2 Sedile conducente elettrico (opzione) (20A)
3 Luci di emergenza 10 A
4 Trasmissione elettrica 15 A
5 Tergicristallo (opzione) (30A)
6 Luci di stop 10 A
7 IGP 15 A
8 Bobina IG 15 A
9 Luci diurne (opzione) (10 A)
10 – (20A)
11 — (30A)
12 Ventilatore principale 30 A
13 Avviamento SW (opzione) (30A)
14 Frizione MG 7,5 A
15 Sensore della batteria (7,5 A)
16 Luce piccola 10 A
17 Sedile conducente inclinabile elettricamente (opzione) (20A)
18 Clacson 10 A
19 Luce antinebbia (opzione) (10 A)
20 Deghiacciante del parabrezza (10 A)
21 Riserva 10 A
22 Audio (10 A)
23 Ventilatore ausiliario (30A)
24 — (30A)
25 STRLD (opzione) (7,5 A)
26 IGP CAM (opzione) (7,5 A)
27 — —
28 —
29 — (30A)
30 IGP LAF (7,5 A)
31 IGPS (7,5 A)
32 Faro anabbagliante destro 10 A
33 Fari anabbaglianti sinistro 10 A

Camera del motore (scatola dei fusibili B)

Assegnazione dei fusibili nella camera del motore (scatola dei fusibili B)

Nr Descrizioni Ampere [A]
A Batteria principale 100 A
B RB Principale 1 70 A
C RB Principale 2 80 A
D Principale WPR 70 A
