Alfa Romeo GT (2004-2010) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili dell’Alfa Romeo GT 2004-2010, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Alfa Romeo GT (2004-2010) – schema del quadro fusibili
Anno di produzione: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Fusibile accendisigari (presa di alimentazione) in Alfa Romeo GT (2004-2010) è il fusibile F44 nel quadro fusibili sul cruscotto.

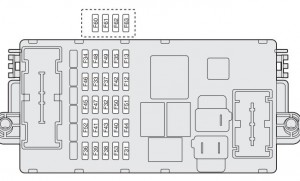

Quadro fusibili sul cruscotto

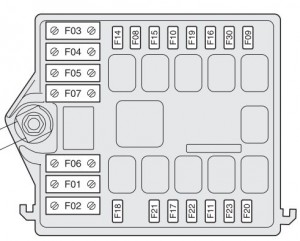

Quadro fusibili accanto alla batteria

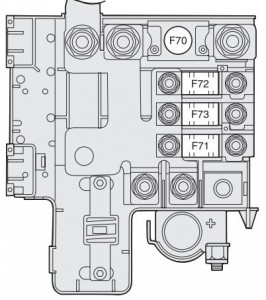

Quadro fusibili sul polo positivo della batteria
Tabella riepilogativa dei fusibili
| Lucie | Posizione | Fusibile | Amperi [A] |
| Lucciola di avviso | Cruscotto | F53 | 10 |
| Faro anabbagliante destro | Cruscotto | F12 | 10 |
| Faro anabbagliante sinistro | Cruscotto | F13 | 10 |
| Faro abbagliante destro | Batteria | F14 | 10 |
| Faro abbagliante sinistro | Batteria | F15 | 15 |
| Fari fendinebbia | Batteria | F30 | 15 |
| Lucciola di frenata | Cruscotto | F37 | 10 |
| Lucciola di retromarcia | Cruscotto | F35 | 7,5 |
| +30 indicatori di direzione | Cruscotto | F53 | 10 |
| Descrizione | Posizione | Fusibile | Amperi [A] |
| Pompa cambio Selespeed | Batteria (polo positivo) | F03 (FUSIBILE MAXI) | 30 |
| Riscaldatore supplementare | Batteria (polo positivo) | F03 (FUSIBILE MAXI) | 30 |
| Dispositivo di regolazione dei fari | Cruscotto | F13 | 10 |
| Sistema di controllo climatico | Cruscotto | F31 | 7,5 |
| Sistema di controllo climatico | Cruscotto | F39 | 15 |
| Compressore dell’aria condizionata | Batteria | F1 | 7,5 |
| Bobine del relè del riscaldatore | Cruscotto | F31 | 7,5 |
| Chiave +30 | Cruscotto | F32 | 15 |
| Cambio Selespeed | Batteria | F11 | 15 |
| Cambio Selespeed | Cruscotto | F51 | 7,5 |
| Radio | Cruscotto | F39 | 15 |
| Navigator | Cruscotto | F39 | 15 |
| Riscaldamento lunotto posteriore | Cruscotto | F40 | 30 |
| Parabrezza – lavavetri posteriore (pompa) | Cruscotto | F43 | 30 |
| Accendisigari | Cruscotto | F44 | 20 |
| Sedili riscaldati elettricamente | Cruscotto | F45 | 15 |
| Specchietti laterali riscaldati – ugelli riscaldati | Cruscotto | F51 | 7,5 |
| Cruise control | Cruscotto | F35 | 7,5 |
| Chiusura centralizzata | Cruscotto | F38 | 20 |
| Lavavetri fari | Batteria | F5 | 20 |
| Servizi + 30 | Cruscotto | F39 | 15 |
| Servizi di base (iniezione elettronica) | Batteria | F8 | 7,5 |
| Servizi aggiuntivi (iniezione elettronica) | Batteria | F9 | 15 |
| Servizi aggiuntivi | Cruscotto | F49 | 7,5 |
| Sensori volumetrici | Cruscotto | F39 | 15 |
| Sensore del sistema ESP | Cruscotto | F42 | 7,5 |
| Sensore dell’angolo di sterzata | Cruscotto | F42 | 7,5 |
| Presso il connettore diagnostico EOBD | Cruscotto | F39 | 15 |
| Alimentazione per telefono cellulare | Cruscotto | F39 | 15 |
| Alimentazione del modulo di controllo della porta del conducente | Cruscotto | F47 | 20 |
| Alimentazione del modulo di controllo della porta del passeggero | Cruscotto | F48 | 20 |
| Controlla l’illuminazione | Cruscotto | F49 | 7,5 |
| Il sistema di climatizzazione controlla l’illuminazione | Cruscotto | F35 | 7,5 |
| Cruscotto strumenti | Cruscotto | F37 | 10 |
| Cruscotto strumenti | Cruscotto | F53 | 10 |
| Modulo di controllo della porta del conducente | Cruscotto | F39 | 15 |
| Modulo di controllo ABS | Cruscotto | F42 | 7,5 |
| Modulo di controllo ABS | Batteria (polo positivo) | F04 (FUSIBILE MAXI) | 50 |
| Quadro di controllo sul cruscotto | Batteria (polo positivo) | F02 (FUSIBILE MAXI) | 50 |
| Modulo di controllo dell’airbag | Cruscotto | F50 | 7,5 |
| Modulo di controllo iniezione elettronica +30 | Batteria | F18 | 7,5 |
| Quadro di controllo del motore (versioni a benzina) | Batteria (polo positivo) | F70 (MEGA-FUSE) | 125 |
| Modulo di controllo sul cruscotto | Batteria (polo positivo) | F71 (FUSIBILE MAXI) | 70 |
| Modulo di controllo del rimorchio | Cruscotto | F36 | 10 |
| Ventilatore dell’aria condizionata | Batteria (polo positivo) | F05 (FUSIBILE MAXI) | 40 |
| Ventilatore del radiatore (prima velocità – versioni a benzina) | Batteria (polo positivo) | F06 (FUSIBILE MAXI) | 40 |
| Ventilatore del radiatore (seconda velocità – versioni a benzina) | Batteria (polo positivo) | F07 (FUSIBILE MAXI) | 40 |
| Clacson | Batteria (polo positivo) | F10 | 15 |
| Pompa carburante | Batteria | F21 | 15 |
| Iniettori (versioni a benzina) | Batteria | F22 | 15 |
| Bobine di accensione | Batteria | F21 | 15 |
| Blocco elettrico del portellone posteriore | Cruscotto | F60 (*) | 25 |
| Sistema di iniezione elettronica | Batteria | F 16 | 7,5 |
| Sistema Bose | Cruscotto | F61 (*) | 15 |
| Sistema Bose | Cruscotto | F62 (*) | 15 |
| Riscaldatore supplementare | Batteria | F08 | 30 |
| Chiave di accensione | Batteria (polo positivo) | F72 (FUSIBILE MAXI) | 30 |
| Riscaldamento candele (versioni JTD) | Batteria | F01 (FUSIBILE MAXI) | 50 |
| Filtro olio riscaldato (versioni JTD) | Batteria | F20 | 20 |
| Quadro di controllo del motore (versioni JTD) | Batteria (polo positivo) | F70 (MEGA-FUSE) | 150 |
| Ventilatore del radiatore (prima velocità – versioni JTD) | Batteria | F06 (FUSIBILE MAXI) | 40 |
| Ventilatore del radiatore (seconda velocità – versioni JTD) | Batteria | F07 (FUSIBILE MAXI) | 60 |
| Iniettori (versioni JTD) | Batteria | F22 | 20 |
(*) Fusibile dietro il quadro di controllo sul cruscotto su supporto aggiuntivo
