BMW 3 G20 e G21 (2019-2023) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 3 (G20 e G21) 2019-2023, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW 3 G20 e G21 (2019-2023) – schema della scatola dei fusibili
Anno di produzione: 2019, 2020, 2021, 2022, 2023.
I fusibili dell’accendisigari (presa di alimentazione) in BMW 3 G20 e G21 sono i fusibili F46 e F273 nella scatola dei fusibili del cruscotto.
Legenda della scatola dei fusibili
Le scatole dei fusibili in BMW 3G20 e G21 si trovano nello spazio di carico e nel compartimento passeggeri. I numeri dei fusibili sono correlati al significato del fusibile.
In fondo al post troverai la descrizione dei simboli!

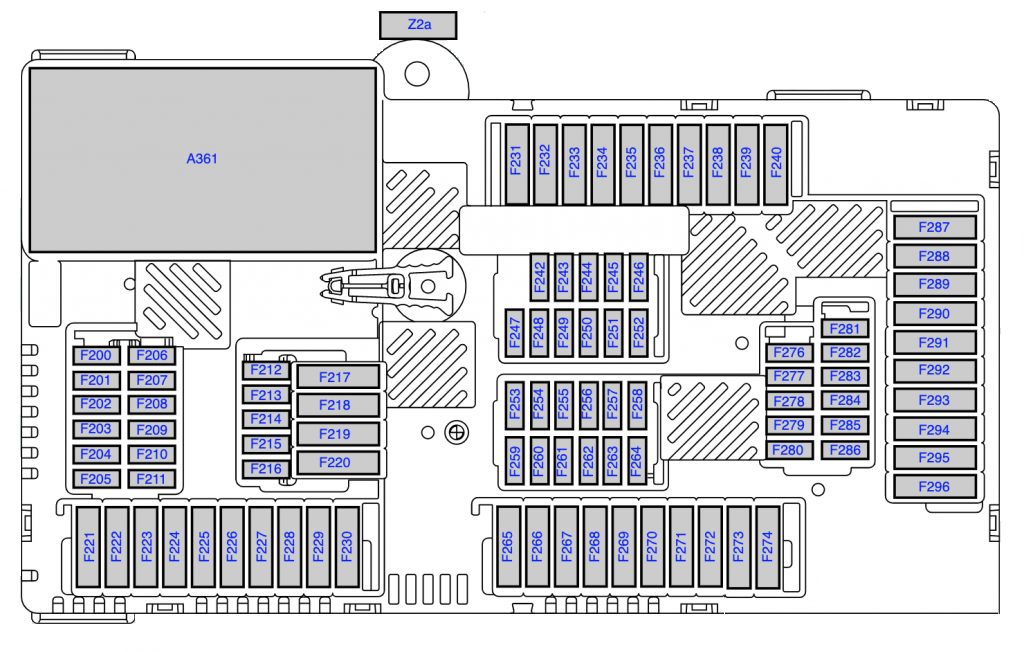

Schema della scatola dei fusibili G20/G21 1
| Numero | Amperaggi [A] |
|---|---|
| 200 | |
| 201 | |
| 202 | |
| 203 | 7,5 |
| 204 | 5 |
| 205 | |
| 206 | 5 |
| 207 | |
| 208 | 5 |
| 209 | 5 |
| 210 | 5 |
| 211 | |
| 212 | 15 |
| 213 | |
| 214 | 5 |
| 215 | 5 |
| 216 | 5 |
| 217 | 40 |
| 218 | 20 |
| 219 | |
| 220 | 30 |
| 221 | |
| 222 | |
| 223 | |
| 224 | |
| 225 | 30 |
| 226 | 40 |
| 227 | 30 |
| 228 | |
| 229 | |
| 230 | 30 |
| 231 | 30 |
| 232 | 40 |
| 233 | |
| 234 | |
| 235 | |
| 236 | |
| 237 | |
| 238 | |
| 239 | |
| 240 | 20 |
| 241 | |
| 242 | |
| 243 | |
| 244 | 5 |
| 245 | |
| 246 | |
| 247 | 10 |
| 248 | |
| 249 | |
| 250 | 5 |
| 251 | |
| 252 | 5 |
| 253 | |
| 254 | 5 |
| 255 | 5 |
| 256 | 7,5 |
| 257 | 5 |
| 258 | 5 |
| 259 | 15 |
| 260 | 5 |
| 261 | |
| 262 | 5 |
| 263 | |
| 264 | 10 |
| 265 | 30 |
| 266 | 20 |
| 267 | |
| 268 | 40 |
| 269 | 30 |
| 270 | |
| 271 | 30 |
| 272 | |
| 273 | 20 |
| 274 | |
| 275 | |
| 276 | |
| 277 | |
| 278 | 5 |
| 279 | |
| 280 | |
| 281 | 20 |
| 282 | |
| 283 | |
| 284 | 20 |
| 285 | |
| 286 | |
| 287 | |
| 288 | |
| 289 | 20 |
| 290 | |
| 291 | 30 |
| 292 | |
| 293 | |
| 294 | |
| 295 | |
| 296 | 20 |

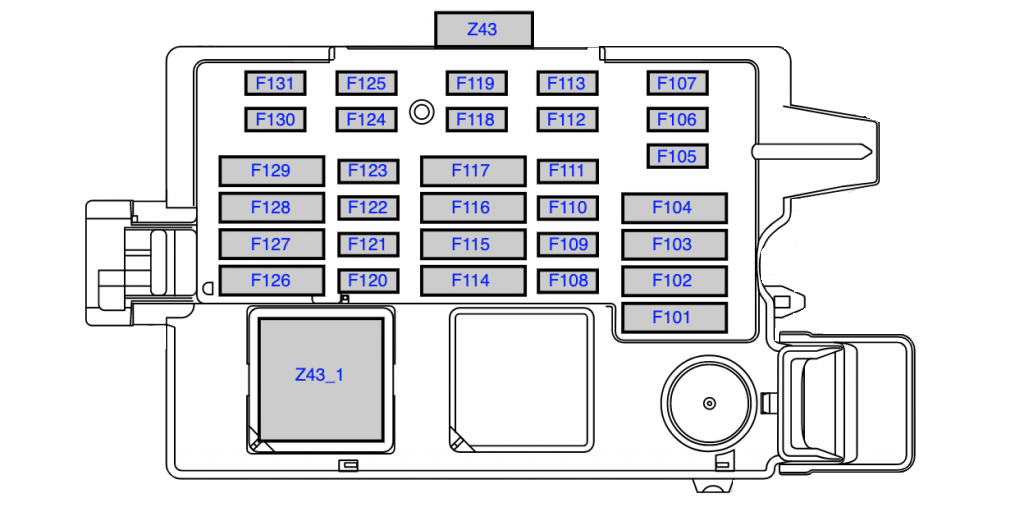

Schema della scatola dei fusibili G20/G21 2
| Numero | Amperaggi |
|---|---|
| 101 | |
| 102 | 7,5 |
| 103 | |
| 104 | |
| 105 | |
| 106 | |
| 107 | 10 |
| 108 | 15 |
| 109 | |
| 110 | |
| 111 | |
| 112 | |
| 113 | 5 |
| 114 | |
| 115 | |
| 116 | |
| 117 | 30 |
| 118 | 5 |
| 119 | |
| 120 | |
| 121 | |
| 122 | |
| 123 | |
| 124 | |
| 125 | |
| 126 | |
| 127 | |
| 128 | |
| 129 | |
| 130 | |
| 131 |

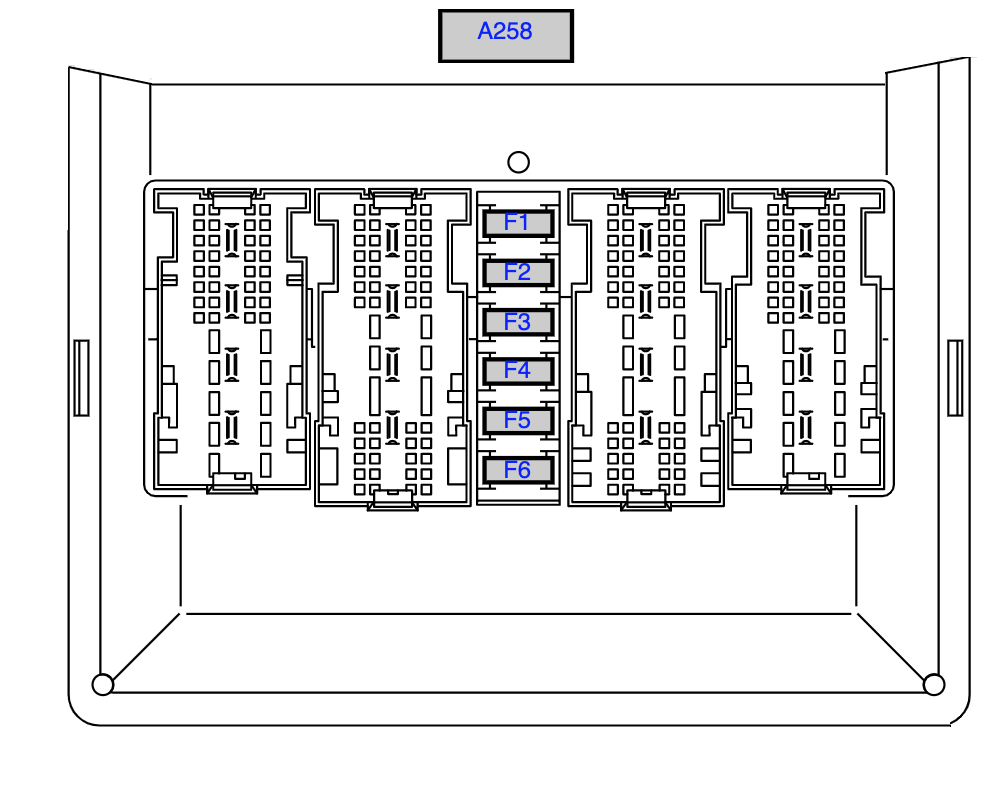

Schema della scatola dei fusibili G20/G21 3
| Numero del fusibile | Amperaggi |
|---|---|
| 1 | 5 |
| 2 | 7,5 |
| 3 | 7,5 |
| 4 | 5 |
| 5 | 20 |
| 6 | 20 |

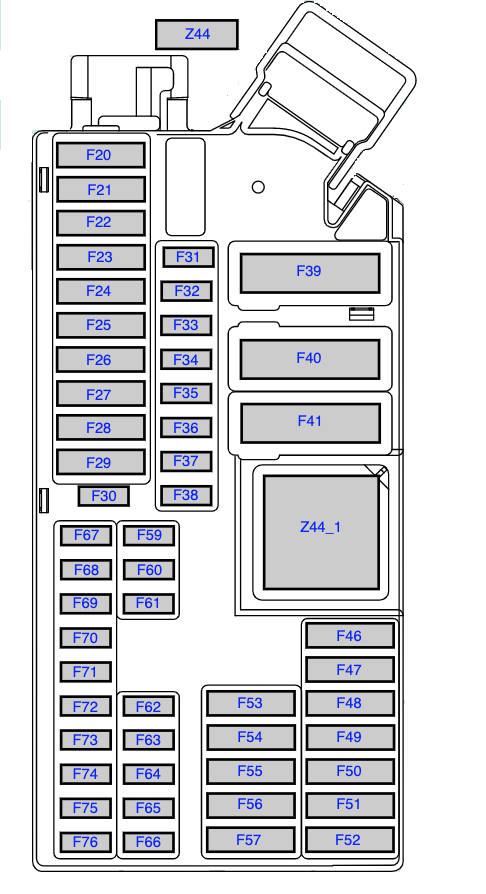

Schema della scatola dei fusibili G20/G21 4
| Numero del fusibile | Amperaggi |
|---|---|
| 20 | 30 |
| 21 | 30 |
| 22 | 30 |
| 23 | 30 |
| 24 | 30 |
| 25 | 20 |
| 26 | 20 |
| 27 | |
| 28 | 40 |
| 29 | 20 |
| 30 | 5 |
| 31 | 15 |
| 32 | 5 |
| 33 | 5 |
| 34 | 5 |
| 35 | 5 |
| 36 | 5 |
| 37 | 5 |
| 38 | 5 |
| 39 | 60 |
| 40 | 40 |
| 41 | 50 |
| 46 | 20 |
| 47 | |
| 48 | 20 |
| 49 | 10 |
| 50 | 30 |
| 51 | 30 |
| 52 | 20 |
| 53 | 30 |
| 54 | 20 |
| 55 | 30 |
| 56 | 30 |
| 57 | 10 |
| 59 | 5 |
| 60 | 4 |
| 61 | 5 |
| 62 | 5 |
| 63 | 5 |
| 64 | 5 |
| 65 | 5 |
| 66 | 5 |
| 67 | 5 |
| 68 | 5 |
| 69 | 5 |
| 70 | 5 |
| 71 | 5 |
| 72 | 7,5 |
| 73 | 5 |
| 74 | 10 |
| 75 | 10 |
| 76 | 5 |

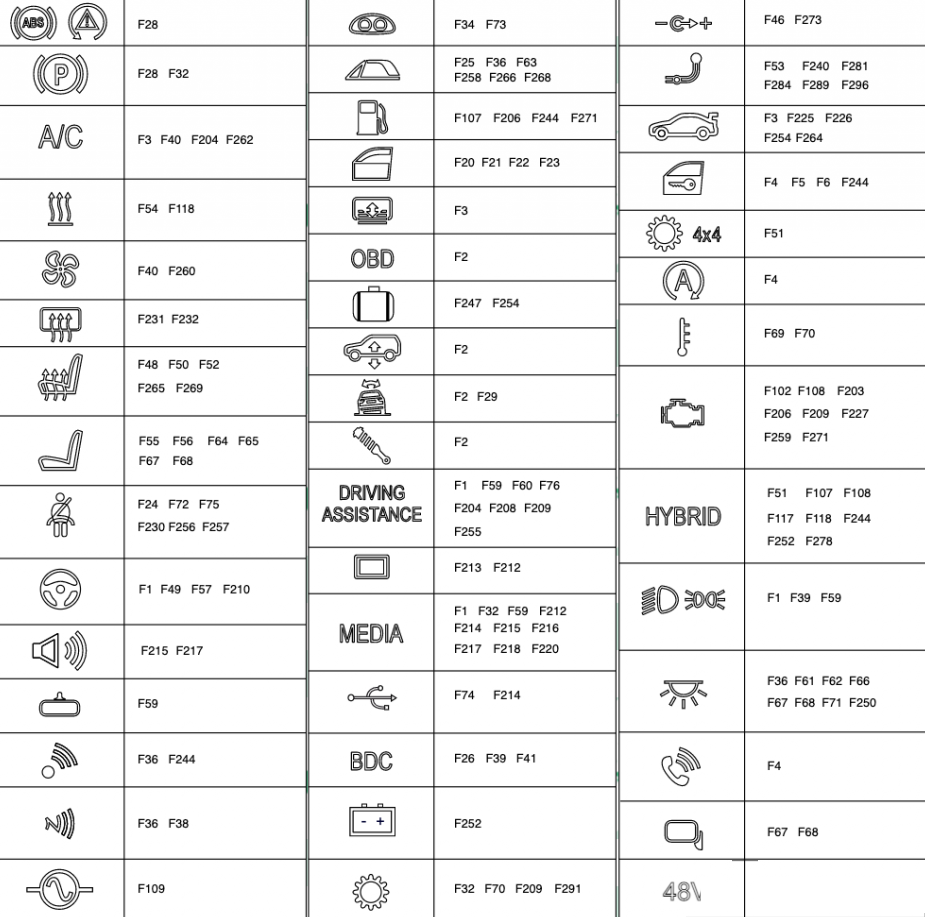

Significato dei simboli dei fusibili BMW
