BMW 3 E36 e E35/5 (1990-2000) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 3 (E36 e E35/5) 1990-2000, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW 3 E36 e E35/5 (1990-2000) – schema della scatola dei fusibili
Anno di produzione: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Fusibile accendisigari (presa di alimentazione) in BMW 3 E36 e E35/5 (1990-2000) è il fusibile 32 nella scatola dei fusibili.

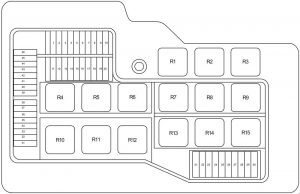

Scatola di distribuzione anteriore
| Fusibile | Amperaggi [A] | Descrizione |
| 1 | 30 | Tetto elettrico scorrevole (SHD) |
| 2 | 15 | dal 9/93: Gancio di traino |
| 5 | dal 9/96: Sistema di controllo del motore | |
| 3 | 30 | Unità di controllo dell’intervallo dei tergicristalli / lavavetri posteriori (Touring, Compact) Sistema di lavaggio dei fari (SRA) Radio / HiFi (9/94 a 8/95) |
| 4 | 15 | Terminale del relè di scarico 15 (sedili riscaldati) |
| 5 | 30 | Interruttore di regolazione del sedile del passeggero |
| 6 | 20 | Relè del deflettore posteriore |
| 30 | Relè del deflettore posteriore | |
| 7 | 5 | Indicatore elettronico di marcia interruttore del blocco centrale interruttore del conducente per il blocco delle porte blocco centrale (ZV) porta conducente azionamento modulo blocco centrale (ZVM) blocco centrale (ZV) porta passeggero interruttore di blocco porta passeggero unità di controllo, telecomando blocco del coperchio posteriore del relè immobilizzatore centrale coperchio posteriore (Touring) Microinterruttore del coperchio posteriore (tetto morbido meccanico con possibilità di cambio tetto) Blocco modulo del coperchio morbido apribile Modulo controllo antifurto (Alpine) |
| 8 | 15 | Relè modulo del clacson Controllo antifurto (Alpine) |
| 9 | 20 | Radio Amplificatore HiFi Subwoofer Cambi CD (fino a 8/93) Terminale del relè di scarico R (fino a 8/92) |
| 10 | 30 | Sistema antibloccaggio (ABS) Controllo automatico della stabilità (ASC) |
| 11 | 7,5 | senza CCM: Faro anabbagliante sinistro con CCM: Controlla il modulo di controllo |
| 12 | 7,5 | senza CCM: Faro anabbagliante destro con CCM: Controlla il modulo di controllo |
| 13 | 5 | Relè di comfort (modello a due porte) |
| 14 | 30 | Modulo della finestra lato conducente (fino a 8/93) Modulo della finestra lato passeggero (fino a 8/93) Unità di controllo ZKE (ZKE IV; dal 9/93) |
| 15 | 15 | Faro antinebbia sinistro Faro antinebbia destro Set di indicatori |
| 7,5 | Faro antinebbia sinistro Faro antinebbia destro Set di indicatori |
|
| 16 | 5 | Relè del compressore dell’aria condizionata Relè ausiliario del grado 1 del ventilatore (relè di velocità normale) Relè ausiliario del grado 2 del ventilatore (relè di alta velocità) |
| 17 | 10 | senza CCM: interruttore dei fari antinebbia (interruttore dei fari antinebbia posteriori) |
| 7,5 | con CCM: interruttore dei fari antinebbia (interruttore dei fari antinebbia posteriori) | |
| 18 | 15 | Pompa carburante |
| 19 | 15 | fino a 8/92: Scatola dei relè di riscaldamento / ventilazione di sosta |
| 30 | dal 8/93: Modulo relè | |
| 20 | 30 | fino a 8/92: Interruttore del ventilatore dal 9/92: senza ventilazione di sosta: Relè del ventilatore di riscaldamento con ventilazione di sosta: Relè del ventilatore di riscaldamento Relè di ventilazione indipendente |
| 21 | 5 | Sistema antibloccaggio (ABS) Controllo automatico della stabilità (ASC) |
| 22 | 5 | Interruttore fari Diodo di codifica dei fari per la guida diurna |
| 23 | 5 | Interruttore combinato (indicatore di direzione / interruttore fari anabbaglianti) Set di indicatori Interruttore termico (LA, Giappone) Unità di controllo ABS Relè del deflettore posteriore Orologio multifunzionale / display di bordo / computer di bordo Terminale del relè di scarico 15 con IHKA: aria condizionata automatica con controllo del riscaldamento: valvole dell’acqua regolatore di temperatura |
| 24 | 10 | Interruttore termico, ugelli riscaldati Sensore di ribaltamento Controllore specchio Controllore assistenza al parcheggio |
| 25 | 5 | Interruttore fari Modulo relè dei fari diurni (dal 9/97) Relè dei fari abbaglianti (9/94 a 8/97) Relè dei fari anabbaglianti (9/92 a 8/94) Relè del faro di sosta sinistro (9/93 a 8/94 ) Relè del faro di sosta destro / illuminazione della targa (9/93 a 8/94) |
| 26 | 15 | fino a 8/92: Interruttore del programma Collegamento ausiliario (USA) Interruttore della gamma del cambio automatico Collegamento diagnostico Interruttore dei fari di retromarcia (senza EGS) |
| 10 | dal 9/92: Interruttore della gamma del cambio automatico Interruttore del programma Riscaldamento carburante (gasolio) Relè disattivante alternatore (gasolio) Collegamento diagnostico Interruttore del livello dell’olio, termico sensore di ossigeno e relè della pompa dell’aria Interruttore del faro di retromarcia Unità di controllo SMG Relè della pompa idraulicaModulo idraulico Relè di avviamento disattivante Riscaldatore della valvola a farfalla |
|
| 27 | 5 | Set di indicatori |
| 28 | 5 | con EGS: interruttore della gamma del cambio automatico con SMG: unità di controllo SMG Indicatore elettronico marce Indicatore di marcia, console centrale |
| 29 | 7,5 | Faro abbagliante sinistro |
| 30 | 7,5 | Faro abbagliante destro |
| 31 | 5 | Set di indicatori Display di bordo / orologio multifunzionale Computer di bordo Orologio analogico Modulo segnalatore Unità di controllo elettronica dell’immobilizzatore (EWS II; dal 9/94) Diodo antifurto (DWA) Con IHKA: valvole dell’acqua Aria condizionata automatica Con IHKR: Pannello di controllo IHKR Modulo di controllo integrato dell’aria condizionata |
| 32 | 30 | Accendino anteriore per sigari Relè della luce di lettura |
| 33 | 10 | Interruttore di accensione (stato al 9/93) Presa di carica Interruttore della luce Cambi CD (stato al 9/93) Telefono cellulare Relè di riscaldamento della serratura della porta Illuminazione del bagagliaio Illuminazione interna del vano posteriore, centrale (Touring) Gruppo di illuminazione del bagagliaio destro (compatto) Illuminazione interna, posteriore destra (con luce di lettura) Illuminazione interna, posteriore sinistra (con lampada da lettura) Interno / da leggere, anteriore (con ZKE) Controllore ZKE (dal 9/93) Faro anteriore sinistro per le gambe (faro anteriore destro di sosta ) Relè del faro di sosta sinistro Modulo della finestra laterale del conducente (fino a 8/93) |
| 34 | 15 | Relè delle luci di emergenza Sensore di allerta da collisione (con sensore di allerta da collisione) |
| 35 | 25 | con ZVM: modulo della chiusura centralizzata (ZVM) con controllore ZKE: ZKE |
| 36 | 30 | Modulo di pulizia / lavaggio (Low II) / Modulo di pulizia / lavaggio |
| 37 | 10 | Interruttore fari Faro di sosta destro / relè dell’illuminazione della targa |
| 38 | 30 | Sistema antibloccaggio (ABS) Controllo automatico della stabilità (ASC) |
| 39 | 7,5 | Relè del compressore dell’aria condizionata |
| 40 | 30 | Interruttore di regolazione del sedile del conducente Interruttore di supporto lombare del conducente |
| 41 | 30 | Relè ausiliario del grado 1 del ventilatore (basso; solo gasolio) Relè ausiliario del grado 2 del ventilatore (alto) |
| 42 | 7,5 | Controllo elettronico del sedile Sensore di collisione laterale del conducente Sensore di collisione laterale del passeggero Sensore di ribaltamento Modulo diagnostico dell’airbag Interruttore della cintura di sicurezza del conducente |
| 43 | 5 | Illuminazione interna, posteriore destra Illuminazione interna, posteriore sinistra Interruttore superiore HiFi Modulo della chiusura centralizzata (ZVM) Controllore ZKE Relè del suono surround Illuminazione specchio per il trucco del passeggero Illuminazione specchio per il trucco del conducente Lampada interna / da leggere, anteriore Modulo del tetto morbido del cabriolet Controllore, telecomando Telefono cellulare Relè delle luci di lettura Modulo di controllo antifurto (Alpine) |
| 44 | 15 | Modulo di tergicristalli / lavavetri (Low II) Modulo di pulizia / lavavetri Unità di controllo posteriore dell’intervallo dei tergicristalli / lavavetri (Touring, Compact) Interruttore dei tergicristalli del parabrezza (Touring, Compact) Radio Illuminazione / interruttore nel vano portaoggetti della radio Modulo doppio relè (fino a 8/95) Terminale del relè di scarico R (fino a 8/92) |
| 45 | 7,5 | Controlla il modulo di controllo Modulo trasmettitore-ricevitore (EWS II; dal 9/95) Interruttore di disattivazione dell’avviamento (dal 9/96) Computer di bordo / Orologio multifunzionale / Display di bordo Relè dei tergicristalli (fino a 8/95) Relè del motore dei tergicristalli (fino a 8/95) |
| 46 | 15 | Interruttore della frizione Set di indicatori Interruttore dei fari di stop Modulo cruise control Interruttore del cruise control Collegamento del collegamento dati (stato al 9/95) Computer di bordo (BC-low) |
| Relè | ||
| R1 | Relè della pompa carburante | |
| Relè del sensore di ossigeno e della pompa dell’aria (M3) | ||
| Relè della pompa dell’aria secondaria | ||
| Relè del modulo di controllo del motore | ||
| Relè di disattivazione dell’alternatore (gasolio) | ||
| R2 | Relè del modulo di controllo del motore | |
| Relè della pompa carburante | ||
| R3 | Relè del sensore di ossigeno | |
| EKP e attiva il relè del rilevatore | ||
| Relè del motore dei tergicristalli | ||
| Relè del modulo di controllo del motore | ||
| Relè della pompa dell’aria secondaria | ||
| Relè della pompa di alimentazione (gasolio) | ||
| R4 | Relè del clacson | |
| R5 | Relè dei fari antinebbia | |
| R6 | Relè dei fari abbaglianti (fino a 8/93) | |
| Relè dei fari anabbaglianti (stato al 9/93) | ||
| R7 | Relè dei fari anabbaglianti (fino a 8/93) | |
| Relè dei fari abbaglianti (stato al 9/93) | ||
| Relè della pompa dell’aria secondaria | ||
| R8 | Relè delle luci di emergenza | |
| R9 | Relè del ventilatore | |
| R10 | Relè del deflettore posteriore | |
| R11 | Relè ABS | |
| R12 | Relè del motore della pompa ABS | |
| Relè del motore della pompa ABS, temporizzato | ||
| R13 | Relè ausiliario del grado 2 del ventilatore (alta velocità) | |
| R14 | Relè del compressore dell’aria condizionata | |
| R15 | Relè ausiliario del grado 1 del ventilatore (bassa velocità) | |

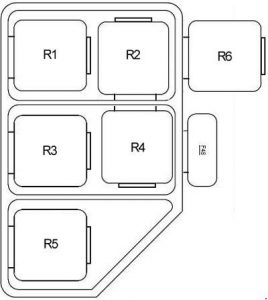

Supporto del relè sotto il lato sinistro del cruscotto
| Fusibile | Amperaggi [A] | Descrizione |
| 48 | 40 | Relè ausiliario del grado 2 del ventilatore (alta velocità) |
| 50 | 5 | Valvola a farfalla dei gas Valvola carbonio |
| Relè | ||
| R1 | Relè di ventilazione indipendente | |
| R2 | Relè doppio (fino a 8/95) | |
| R3 | Sensore di allerta da collisione | |
| R4 | Modulo di pulizia dei fari / fari antinebbia (SRA) (fino a 8/95) | |
| Relè dei fari abbaglianti | ||
| Staffetta dei fari per la guida diurna | ||
| R5 | Relè di comfort | |
| Relè di comfort del tetto apribile | ||
| R6 | Terminale del relè di scarico R (fino a 8/92) | |
Barra di collegamento sotto il lato sinistro del cruscotto
| Fusibile | Amperaggi [A] | Descrizione |
| 47 | 158 | Relè del clacson (Alpine) Computer di bordo Modulo di controllo antifurto (Alpine) |
| Relè | ||
| R1 | Terminale del relè di scarico 15 | |
| Relè del clacson (compatto) | ||
| R2 | Relè delle luci posteriori | |
| Relè dei tergicristalli (fino a 8/95) | ||
| R3 | Relè del motore dei tergicristalli (fino a 8/95) | |
| R4 | Relè delle cerniere | |
| Relè dell’avviamento (fino a 8/94) | ||
| Relè di disattivazione dell’avviamento (9/93 a 9/94) | ||
Barra di collegamento sotto il lato destro del cruscotto
| Numero | Descrizione |
| R1 | Faro di sosta destro / relè dell’illuminazione della targa |
| R2 | Relè dei fari di sosta sinistri |
| Interruttore termico (LA, Giappone) | |
| R3 | Relè del riscaldamento della serratura della porta |
| R4 | Relè del ventilatore del lunotto posteriore AVVERTENZA: L’assegnazione dei terminali e dei cablaggi per ciascun connettore può variare a seconda del livello di equipaggiamento del veicolo, del modello e del mercato. |
