BMW 8 II (2019-2021…) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 8 (II generazione) 2019‑2021…, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW 8 – schema del fusibile
Anno di produzione: 2019, 2020, 2021.
Fusibili accendisigari (presa di alimentazione) in BMW 8 sono i fusibili F50, F273, F284 nel quadro fusibili.
Assegnazione dei fusibili e simboli
I quadri fusibili in BMW 8 si trovano nello spazio di carico e nell’abitacolo. I numeri dei fusibili sono associati al significato del fusibile.
Controlla il significato dei simboli BMW

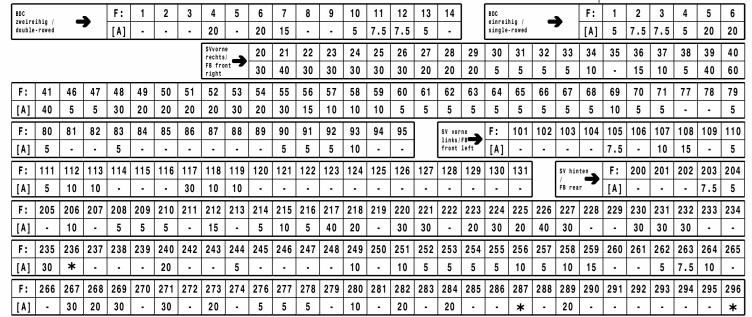

Amperaggi
- BDC
- Quadro fusibili anteriore a destra
- Quadro fusibili anteriore a sinistra
- Quadro fusibili posteriore

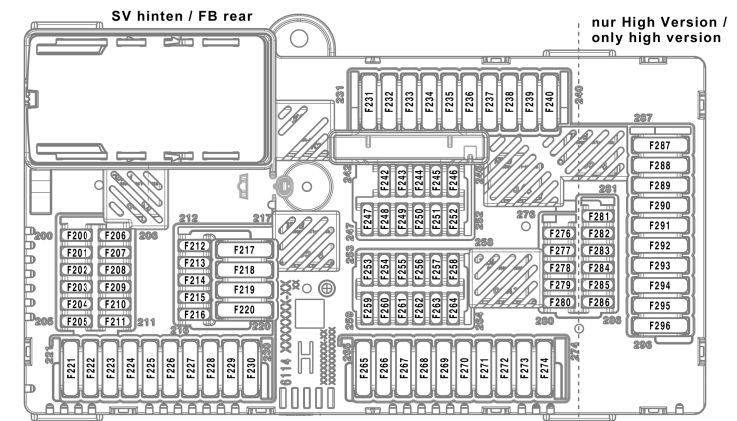

Quadro fusibili posteriore nel bagagliaio

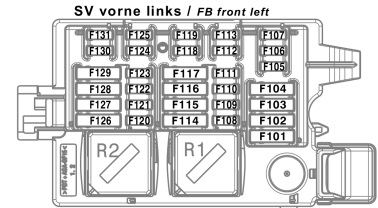

Quadro fusibili sinistro anteriore

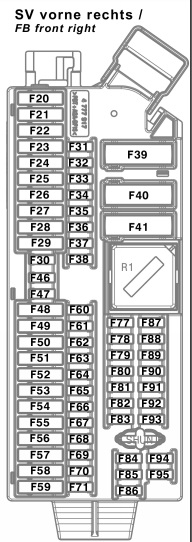

Quadro fusibili destro anteriore

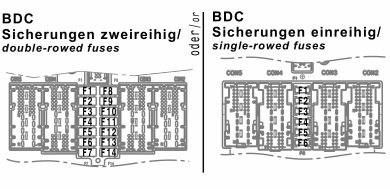

Controllore Body Domain Controller
BDC

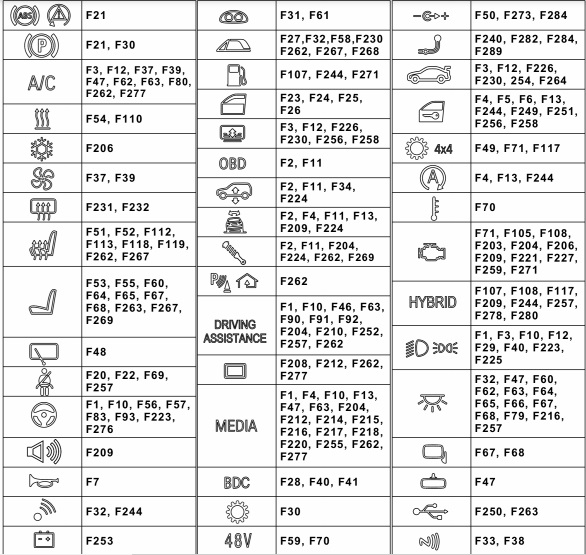

Significato dei simboli dei fusibili BMW
La lista sarà aggiornata regolarmente. Se hai suggerimenti, lascia un commento o scrivi un’email!
| Nr | Simbolo | Descrizione |
| 1 |  |
ABS (sistema di prevenzione del bloccaggio delle ruote durante la frenata),DSC (controllo dinamico della stabilità) |
| 2 |  |
Modulo di controllo della funzione della colonna dello sterzo |
| 3 |  |
Modulo rimorchio, gancio di traino |
| 4 |  |
Display sul parabrezza Head-Up (HUD) |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Specchietti elettrici |
| 7 |  |
Impianto di sospensione pneumatica |
| 8 |  |
Trasmissione;DSC – controllo dinamico della stabilità;
SMG – cambio manuale sequenziale. |
| 9 |  |
Fari principali;Sensore della pioggia;
Sensore di luce; Controllo elettronico dell’altezza di guida. |
| 10 |  |
Modulo luci |
| 11 |  |
Changer CD;Modulo Can Gateway. |
| 12 |  |
Allarme |
| 13 |   |
Sensori di parcheggio / Home link (apriporta del garage) |
| 14 |  |
Ventola elettrica |
| 15 |  |
clacson |
| 16 |  |
Modulo porta;Chiusura automatica silenziosa. |
| 17 |  |
Finestrini elettrici |
| 18 |  |
Sedili riscaldati |
| 19 |  |
Regolazione dei sedili |
| 20 |  |
Cinture di sicurezza |
| 21 |  |
OBD |
| 22 |  |
Riscaldamento;Riscaldamento autonomo.
Riscaldamento del parabrezza. |
| 23 |  |
Cruise control |
| 24 |  |
Relè tergicristallo posteriore |
| 25 |  |
De-ghiacciatore del lunotto (riscaldamento del lunotto) |
| 26 |  |
Riscaldatore del liquido lavavetri |
| 27 |  |
Ventilatore |
| 28 |  |
Luci interne |
| 29 |  |
Cruscotto strumenti;Contachilometri |
| 30 |   |
Sistema di climatizzazione |
| 31 | DDE | Elettronica digitale Diesel (DDE) |
| 32 |  |
Relè pompa carburante;Controllo della pompa carburante. |
| 33 |  |
DME – Elettronica digitale motore;Modulo di tensione integrato – IVM. |
| 34 |  |
BDC (Controllore Body Domain Controller) |
| 35 |  |
Amplificatore HiFi;Sintonizzatore TV;
Modulo video. Radio (?). |
| 36 |  |
Controllo pressione pneumatici RDV |
| 37 |  |
Lavalunotto anteriore |
| 38 |  |
Sistema di lavaggio fari |
| 39 |  |
Panoramico;Tetto apribile;
Modulo superiore del convertible. |
| 40 |  |
Telefono |
| 41 |  |
Modulo superiore del convertible;Relè convertible. |
| 42 |  |
Accendisigari anteriore e posteriore;Presa 12V;
Presa di ricarica del vano (12V). |
| 43 |  |
Freno di stazionamento |
| 44 |  |
Blocco del bagagliaio (portellone);Chiusura automatica del portellone posteriore. |
| 45 |  |
Parasole elettrico posteriore (per BMW F60 M5) |
| 46 |  |
Sistema di trazione dinamica |
| 47 |  |
Trazione integrale |
| 48 |  |
Sistema START-STOP |
| 49 |  |
Assistente alla guida |
| 50 |  |
Sistema ibrido |
| 51 |  |
Sistema audio |
| 52 |  |
Specchietto retrovisore elettrocromatico |
| 53 |  |
Relè compressore sospensione pneumatica |
