BMW Serie 1 F20, F21 (2012-2018) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 1 (F20, F21) 2012-2018, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fusibili e relè BMW Serie 1 F20, F21 (2012-2018)
Anno di produzione: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Modelli: 114i, 116i, 118i, 120i, 125i, 114d, 116d, 118d, 120d, 125d.
Schema dei fusibili BMW Serie 1 F20, F21 (2012-2018)
Scatola dei fusibili nel vano motore

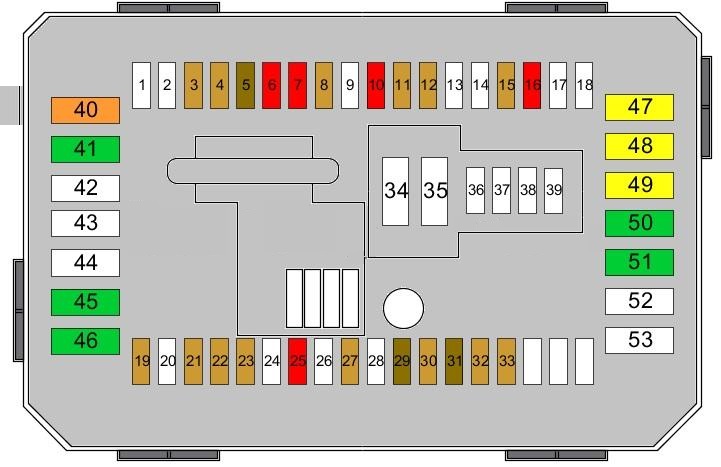

Schema della scatola dei fusibili
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 1 | Non utilizzato | |
| 2 | Non utilizzato | |
| 3 | 5A | Unità di controllo, elettronica del tetto |
| 4 | Non utilizzato | |
| 5 | 7,5A | Interruttori di bloccaggio delle porte;Specchietto retrovisore passeggero. |
| 6 | 10 A | Unità di controllo del motore |
| 7 | 10 A | Unità di controllo elettronica del cambio automatico (EAT) |
| 8 | 5A | Unità di controllo del corpo tattile |
| 9 | Non utilizzato | |
| 10 | 10 A | Regolazione del sedile |
| 11 | 5A | Faro anteriore sinistro nel bagno;Faro anteriore destro nel bagno;
Sensore della pioggia; Illuminazione interna. |
| 12 | 5A | Relè di disconnessione;Controllo dinamico della stabilità (DSC). |
| 13 | Non utilizzato | |
| 14 | Non utilizzato | |
| 15 | 5A | Scatola di trasferimento |
| 16 | 10 A | Pompa del liquido di raffreddamento;Compressore dell’aria condizionata;
Pompa dell’acqua aggiuntiva. |
| 17 | Non utilizzato | |
| 18 | Non utilizzato | |
| 19 | 5A | Specchietto retrovisore elettrocromatico |
| 20 | Non utilizzato | |
| 21 | 5A | Sistema di assistenza al conducente |
| 22 | 5A | Cruise control |
| 23 | 5A | Riscaldatore del tappo di sfiato del basamento;Valvola di disconnessione del refrigerante. |
| 24 | Non utilizzato | |
| 25 | 10 A | Interruttori della colonna dello sterzo |
| 26 | Non utilizzato | |
| 27 | 5A | Cluster strumenti |
| 28 | Non utilizzato | |
| 29 | 7,5A | Cluster strumenti |
| 30 | 5A | Illuminazione del vano portaoggetti |
| 31 | 7,5A | Interruttore del cambio |
| 32 | 5A | Assistenza elettronica alla sterzata (EPS) |
| 33 | 5A | Sensore di qualità dell’aria |
| 34 | Non utilizzato | |
| 35 | Non utilizzato | |
| 36 | Non utilizzato | |
| 37 | Non utilizzato | |
| 38 | Non utilizzato | |
| 39 | Non utilizzato | |
| 40 | 40A | Scatola dei fusibili |
| 41 | 30A | Controllo dinamico della stabilità (DSC) |
| 42 | Non utilizzato | |
| 43 | Non utilizzato | |
| 44 | Non utilizzato | |
| 45 | 30A | Tetto sostitutivo |
| 46 | 30A | Scatola di trasferimento |
| 47 | 20A | Sedile passeggero riscaldato |
| 48 | 20A | Sedile conducente riscaldato |
| 49 | 20A | Accendino |
| 50 | 30A | Controllore del sedile del conducente;Regolazione del sedile del conducente. |
| 51 | 30A | Regolazione del sedile del passeggero;Unità di controllo del sedile del passeggero. |
| 52 | Alimentazione 12 V | |
| 53 | Non utilizzato |
Scatola dei fusibili nel vano motore (lato destro)

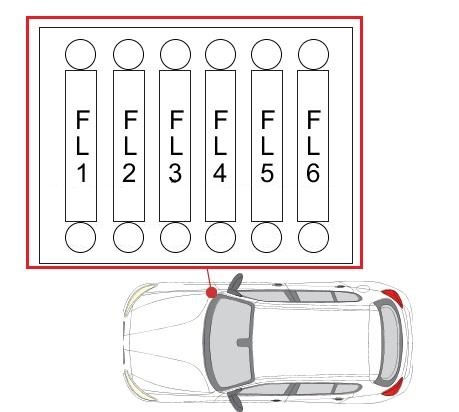

Schema della scatola dei fusibili
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| FL1 | 50A | (anche 80 A) (anche 125 A)Relè di disconnessione |
| FL2 | 125A | Assistenza elettronica alla sterzata (EPS) |
| FL3 | 100A | Riscaldatore aggiuntivo |
| FL4 | 40A | Filtro carburante riscaldato |
| FL5 | 40A | Controllo dinamico della stabilità (DSC) |
| FL6 | 40A | Motore del ventilatore |

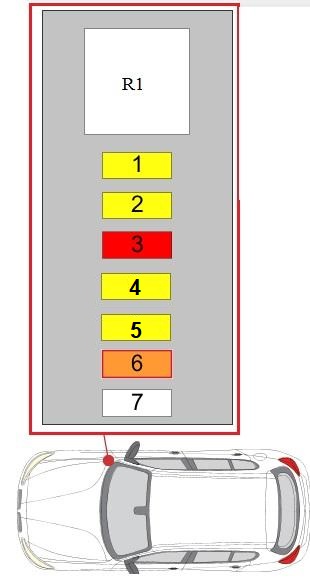

Scatola dei fusibili e relè nel vano motore
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 20A | Unità di controllo del motore |
| 2 | 20A | Unità di controllo del motore |
| 3 | 10 A | Unità di controllo del motore |
| 4 | 15A | Unità di controllo del motore |
| 5 | 20A | Unità di controllo del motore |
| 6 | 40A | Unità di controllo del motore |
| 7 | 50A | Pompa del liquido di raffreddamento |
| R1 | Relè principale DDE |

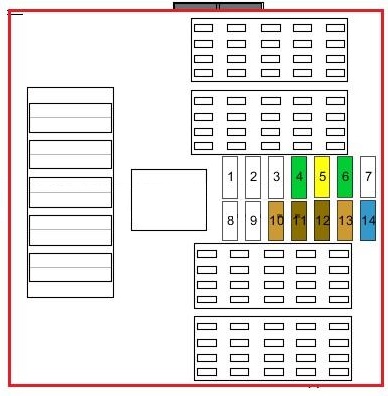

Fusibili aggiuntivi nel compartimento passeggeri
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 1 | Non utilizzato | |
| 2 | Non utilizzato | |
| 3 | Non utilizzato | |
| 4 | 30A | Finestrino elettrico passeggero |
| 5 | 20A | Chiusura centralizzata |
| 6 | 30A | Finestrino elettrico conducente |
| 7 | Chiusura centralizzata | |
| 8 | Non utilizzato | |
| 9 | Non utilizzato | |
| 10 | 5A | Pannello di controllo;Sistema di assistenza al conducente;
Riscaldamento, ventilazione e aria condizionata (HVAC); Interruttore luci. |
| 11 | 7,5A | Modulo posteriore,Faro sinistro. |
| 12 | 7,5A | Presso diagnostico |
| 13 | 5A | Telematica |
| 14 | 15A | Clacson |
Scatola dei fusibili e relè nel bagagliaio

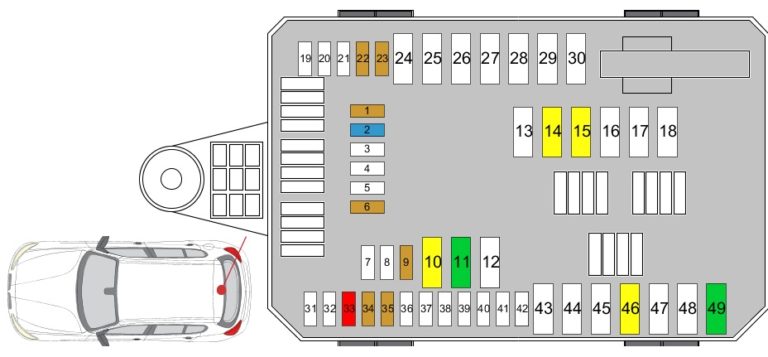

Schema della scatola dei fusibili
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 5A | Unità di controllo della telecamera |
| 2 | 15A | Unità di controllo radio |
| 3 | Non utilizzato | |
| 4 | Non utilizzato | |
| 5 | Non utilizzato | |
| 6 | 5A | Impianto audio |
| 7 | Non utilizzato | |
| 8 | Non utilizzato | |
| 9 | 5A | Telematica |
| 10 | 20A | Unità di controllo radio |
| 11 | 30A | Amplificatore Hi-Fi |
| 12 | Non utilizzato | |
| 13 | Non utilizzato | |
| 14 | 20A | Modulo di traino rimorchio |
| 15 | 20A | Modulo di traino rimorchio |
| 16 | Non utilizzato | |
| 17 | Non utilizzato | |
| 18 | Non utilizzato | |
| 19 | Non utilizzato | |
| 20 | Non utilizzato | |
| 21 | Non utilizzato | |
| 22 | 5A | Sirena, sensore a microonde |
| 23 | 5A | Ricevitore telecomando;Rilevamento perdite di vuoto. |
| 24 | Non utilizzato | |
| 25 | Non utilizzato | |
| 26 | Non utilizzato | |
| 27 | Non utilizzato | |
| 28 | Non utilizzato | |
| 29 | Non utilizzato | |
| 30 | Non utilizzato | |
| 31 | Non utilizzato | |
| 32 | Non utilizzato | |
| 33 | 10 A | Impianto audio |
| 34 | 5A | Lettore DVD |
| 35 | 5A | Pannelli di base |
| 36 | Non utilizzato | |
| 37 | Non utilizzato | |
| 38 | Non utilizzato | |
| 39 | Non utilizzato | |
| 40 | Non utilizzato | |
| 41 | Non utilizzato | |
| 42 | Non utilizzato | |
| 43 | Non utilizzato | |
| 44 | Non utilizzato | |
| 45 | Non utilizzato | |
| 46 | 20A | Presso per rimorchio |
| 47 | Non utilizzato | |
| 48 | Non utilizzato | |
| 49 | 30A | Convertitore DC-DC |

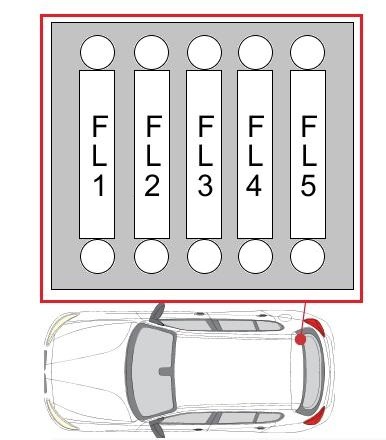

Scatola dei fusibili nel bagagliaio
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| FL1 | 50A | Modulo posteriore |
| FL2 | 10 A | Scatola dei fusibili |
| FL3 | 10 A | Distribuzione della potenza |
| FL4 | 125A | Distribuzione della potenza |
| FL5 | 125A | Modulo di alimentazione integrato |
