BMW X6 E71 (2009-2014) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW X6 (E71) 2009-2014, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

BMW X6 E71 (2009-2014) – schema della scatola dei fusibili

Anno di produzione: 2009, 2010, 2011, 2012, 2013, 2014.

Fusibile accendisigari (presa di alimentazione) in BMW X6 E71 (2009-2014) sono i fusibili 111, 113, 115, 118 nella scatola dei fusibili

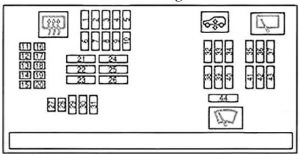

Schema della scatola dei fusibili del cruscotto

Si trova sotto il vano portaoggetti.

Numero	Amperaggi
1	20
2	10
3	7,5
4	10
5	10
6	10
7	5
8	7,5
9	15
10	5
11	20
12	10
13	15
14	10
15	10
16	10
17	5
18	7,5
19	5
20	10
21	30
22	–
23	40
24	40
25	–
26	25
27	15
28	15
29	40
30	30
31	40
32	40
33	30
34	30
35	30
36	30
37	20
38	30
39	40
40	30
41	7,5
42	30
43	30
44	30

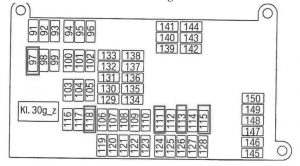

Schema della scatola dei fusibili del vano bagagli

Si trova sul lato destro, dietro il pannello.

Destinazione dei fusibili

​

​

​

Simbolo	Numero
(ABS)	4, 15, 19, 123
	15, 24
	116, 143, 144
	6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142
(Serrature delle porte)	27, 28, 30, 124, 132, 135, 145, 146, 147, 148
	8, 106, 120
	13, 20, 92, 123, 125
	32, 107, 123
	23, 33, 34, 96, 124
	2, 19, 23, 33, 34, 96, 110, 124
	6, 142
	3, 5
	108, 114
	41
(Clacson)	9, 124
	16
	29, 31, 33, 34, 124
	100, 112, 139, 140, 141
	101, 102, 139, 140, 141, 149, 150
OBD	130, 131
	10, 94, 129
	1, 17, 18, 41, 98, 126
	4
(Tergicristalli)	37, 44
	21
	124
	11, 12, 17, 91, 93, 95, 98
(Luci interne)	5, 19, 23, 33, 34, 96, 114
	14
	18, 131
	6, 17, 19, 41, 126
	4
	97, 105, 122
(Sistema di controllo del motore)	4, 7, 35, 36, 38, 42, 43
	137, 142
(Sistema Start/Stop	10, 39
(Bagagliaio)	99, 121
(Radio)	6, 103, 109, 129, 142
	7
	44
	26
	5, 117
	110, 113
	1, 134
(Accendisigari)	111, 113, 115, 118
