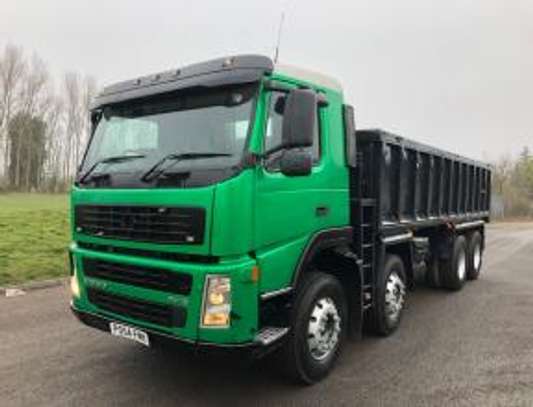

Volvo FM – scatola dei fusibili
Volvo FM – schema della scatola dei fusibili
Fusibili principali
I fusibili principali si trovano nella scatola dei fusibili principale all’interno della scatola della batteria sul telaio.
| Nr | Amperes [A] | Descrizione |
| 1 | 125 | Riscaldamento |
| 2 | 200 | Sollevatore idraulico;
Allestimento. |
| 3 | 125 | Taxi |
| 4 | 40 | Alimentazione dell’illuminazione secondaria |
Nel relè e nella scatola dei fusibili
I fusibili nell’unità di distribuzione elettrica sono fusibili di tipo a lama, vengono utilizzati due diversi tipi.
Fusibili a lama
| Nr | Descrizione | Amperes [A] |
| F1 | TPM | 10 |
| F2 | Illuminazione, spazio di carico | 10 |
| F3 | Lampada di carica, illuminazione della sella | 10 |
| F4 | Sedia regolabile elettricamente;
Pompa di inclinazione della cabina; Illuminazione del carico e della sella. |
5 |
| F5 | Strumentazione (cl. 30) | 5 |
| F6 | Essiccatore d’aria | 5 |
| F7 | Unità di controllo del veicolo;
Immobilizzatore elettronico. |
5 |
| F8 | Strumentazione, TPM | 5 |
| F9 | Blocco di portata, blocco dell’area (nella trasmissione) | 5 |
| F10 | Sensore NOx;
Pedaggio stradale. |
5 |
| F11 | Leva del cambio dell’unità di controllo | 5 |
| F12 | Trasmissione/retardatore dell’unità di controllo | 10 |
| F13 | Spazzole | 15 |
| F14 | Accendino, vano lampada, parte centrale | 10 |
| F15 | Separatore d’acqua;
Riscaldatore del filtro carburante; Valvola di scarico dell’acqua. |
10 |
| F 16 | Blocco del differenziale;
PTO. |
5 |
| F17 | Illuminazione esterna dell’unità di controllo | 5 |
| F18 | Clacson;
Elettrovalvola per clacson ad aria compressa. |
10 |
| F19 | Unità climatica;
Gateway FMS. |
5 |
| F20 | Chiusura centralizzata;
Riscaldamento da sosta. |
10 |
| F21 | Ventilatore;
Aria condizionata. |
15 |
| F22 | Luce di cortesia | 10 |
| F23 | Sospensione pneumatica | 5 |
| F24 | Essiccatore d’aria;
Riscaldamento da sosta ADR; Specchi retrovisori riscaldati elettricamente. |
10 |
| F25 | Alimentazione, rimorchio ABS/EBS | 20 |
| F26 | Scatola fusibili della carrozzeria | 30 |
| F27 | Finestrino elettrico sollevato a sinistra;
Specchi retrovisori riscaldati elettricamente. |
20 |
| F28 | ABS/EBS | 20 |
| F29 | Macchina da caffè | 30 |
| F30 | Alzavetri elettrici a destra | 20 |
| F31 | Fusibile principale per fusibili 95–97 | 20 |
| F32 | Unità climatica | 20 |
| F33 | Inclinazione elettrica della cabina | 30 |
| F34 | Amplificatore | 30 |
| F35 | Sedile regolabile elettricamente | 20 |
| F36 | Circuito delle luci di retromarcia, rimorchio | 15 |
| F37 | Telefono, Dynafleet | 5 |
| F38 | Lampade di ingresso | 5 |
| F39 | Specchi retrovisori regolabili elettricamente | 5 |
| F40 | Unità di controllo del motore | 15 |
| F41 | Elettrovalvole sul motore;
Pompa carburante elettrica. |
10 |
| F42 | Riscaldamento preliminare del motore del relè;
Ventilatore di raffreddamento controllato elettricamente. |
5 |
| F43 | Unità di controllo del produttore della carrozzeria BBM | 5 |
| F44 | Convertitore di tensione per presa radio/12 V | 15 |
| F45 | Convertitore di tensione per presa 12 V | 15 |
| F46 | Lampada rotante di avviso | 15 |
| F47 | ACC | 5 |
| F48 | ABS/EBS;
Interruttore EBS. |
5 |
| F49 | Sospensione pneumatica/A-ride | 3 |
| F50 | Telefono | 5 |
| F51 | Asse controllato idraulicamente | 5 |
| F52 | Riscaldamento dell’aria di ingresso;
Posizione della radio del relè di sovraccarico. |
10 |
| F53 | Segnale luminoso sul tetto | 10 |
| F54 | Dynafleet, gateway FMS | 10 |
| F55 | Airbag;
Tensore della cintura di sicurezza. |
5 |
| F56 | Libero | 5 |
| F57 | Leva del cambio/Retardatore dell’unità di controllo | 3 |
| F58 | D+ relè di cortocircuito, solo ADR | 5 |
| F59 | Telecamera di retromarcia, Dynafleet | 5 |
| F60 | Asse controllato idraulicamente | 5 |
| F61 | Allarme antifurto, collegamento Volvo (SAM);
Braccio pieghevole dello specchio retrovisore, Giappone. |
5 |
| F62 | Libero | 15 |
| F63 | Sistema alcolico | 10 |
| F64 | Sistema di pedaggio | 10 |
| F65 | Impianto di lubrificazione centrale | 10 |
| F66 | Tetto apribile | 10 |
| F67 | Lampade a soffitto, luci di lettura | 10 |
| F68 | Frigorifero | 10 |
| F69 | Uscita 12 V | 10 |
| F70 | ABS/EBS, rimorchio (cl. 15) | 5 |
| F71 | Equipaggiamento aggiuntivo | 10 |
| F72 | Sistema di regolazione del livello, fari | 5 |
| F73 | Asse controllato idraulicamente | 5 |
| F74 | Spruzzatore di fari (alta pressione) | 15 |
| F75 | Sedili riscaldati elettricamente | 15 |
| F76 | Relè di cortocircuito ADR D+;
Pannello strumenti del ventilatore. |
5 |
| F77 | Presso la plancia di comando, presa di alimentazione 24 V | 10 |
| F78 | Presa di alimentazione 24 V, accanto al panino | 10 |
| F79 | 12 V per televisore | 10 |
| F95 | Chiusura centralizzata | 10 |
| F96 | Allarme antifurto | 5 |
| F97 | Riscaldamento da sosta | 15 |
Fusibili LCM
| Nr | Descrizione | Amperes [A] |
| 1 | Luci indicatori di direzione del rimorchio;
Luci di frenata e luci anabbaglianti, lato destro; Luci di retromarcia; Luci di sosta posteriori. |
25 |
| 2 | Luci abbaglianti dei fari a sinistra;
Luci fendinebbia; Luce di avviso; Segnale di avviso. |
25 |
| 3 | Luci di frenata del rimorchio e indicatori di direzione posteriori, lato sinistro;
Luci abbaglianti lato destro. |
25 |
| 4 | Luci di sosta del rimorchio e indicatori di direzione posteriori, lato destro;
Luce di frenata lato sinistro. |
25 |
| 5 | Luci di retromarcia rimorchio;
Luci di sosta anteriori a destra; Luci anabbaglianti e indicatori di direzione rimorchio, lato sinistro. |
25 |
| 6 | Luci di sosta del rimorchio e luci di sosta anteriori, lato sinistro;
Indicatori di direzione anteriori. |
25 |
Fusibili nel contenitore della batteria
| Nr | Descrizione | Amperes [A] |
| 1 | Tachigrafo | 5 |
| 2 | Fusibili principali F95–F97 | 20 |
| 3 | Sistema AdBlue | 20 |
Per allestimento
56 X. Fusibili per allestimento
| Nr | Descrizione | Amperes [A] |
| 1 | Cl.30, B+ | 15 |
| 2 | Cl.30, B+ | 15 |
| 3 | Cl.15, posizione di marcia | 15 |
| 4 | Cl.15, posizione di marcia | 15 |
| 5 | Cl.61, alternatore | 10 |
| 6 | Libero | 10 |
56 P. Fusibili per allestimento (opzioni)
| Nr | Descrizione | Amperes [A] |
| 1 | Cl.30, B+ | 15 |
| 2 | Cl.30, B+ | 15 |
| 3 | Cl.30, B+ | 15 |
| 4 | Cl.30, B+ | 15 |
| 5 | Libero | 10 |
| 6 | Libero | 10 |
Relè di allestimento davanti al sedile del passeggero
| Nr | Descrizione |
| 37 | Luci di sosta |
| 38 | Selezione della pressione, rimorchio ribaltabile |
| 39 | Vuoto, per allestimento |
| 40 | Vuoto, per allestimento |
| 41 | Vuoto, per allestimento |
| 42 | Fari |
| 43 | Avviamento esterno del motore |
| 44 | Luce di retromarcia |
| 45 | Attivazione del freno (blocco della retromarcia) |
| 46 | Vuoto, per allestimento |
| 47 | Vuoto, per allestimento |
