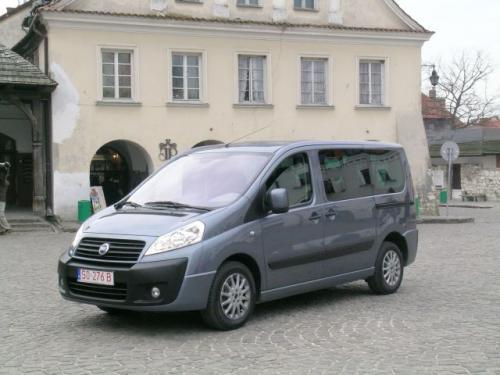

Fiat Scudo (2006-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat Scudo (2006-2016), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat Scudo (2006-2016) – schema del fusibile
Anno di produzione: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Fiat Scudo (2006-2016) è il fusibile F9 nel quadro fusibili.
Quadro fusibili sul cruscotto lato passeggero
| Descrizione | Nr | Amp [A] |
| Spazzola tergicristallo posteriore | F1 | 15 |
| Libero | F2 | – |
| Unità di controllo airbag | F3 | 5 |
| Dispositivo di regolazione dei fari;Presa diagnostica;
Controllore ESP; Ventilazione; Pompa filtro particolato; Sensore di sterzata. |
F4 | 10 |
| Specchietto retrovisore elettrico;Finestra passeggero elettrica. | F5 | 30 |
| Alimentazione del parabrezza | F6 | 30 |
| Illuminazione del soffitto;Illuminazione del vano portaoggetti. | F7 | 5 |
| Display multifunzionale;Sirena d’allerta;
Impianto audio; Cambi CD; Radiotelefono; Unità di controllo servizi rimorchio; Unità di controllo protezione operatori del pannello. |
F8 | 20 |
| Accendisigari;Uscita nel vano di carico. | F9 | 10 |
| Listello decorativo posteriore;Dispositivo di avviamento;
Cruscotto. |
F10 | 30 |
| Presa diagnostica;Unità di controllo del sistema antifurto. | F11 | 15 |
| Set principale libero;Unità di controllo airbag. | F12 | 15 |
| Unità di controllo del motore;Unità di controllo degli attrezzi del rimorchio. | F13 | 5 |
| Sensore della pioggia;Cruscotto con climatizzazione automatica;
Ventilazione della parte posteriore della cabina (equipaggiamento combinato). |
F14 | 15 |
| Blocco/sblocco porte | F15 | 30 |
| Libero | F 16 | – |
| Disgelo del vetro posteriore riscaldato especchietti laterali. | F17 | 40 |
Quattro fusibili nel vano motore
| Descrizione | Nr | Amp [A] |
| Controllore motore;Dispositivo di alimentazione carburante e aria;
Gruppo ventilatore. |
F1 | 20 |
| Clacson | F2 | 15 |
| Pompa del lavavetri anteriore e posteriore | F3 | 10 |
| Pompa del lavavetri dei fari | F4 | 20 |
| Dispositivo di alimentazione carburante | F5 | 15 |
| Contatto del pedale del freno aggiuntivo;Servosterzo. | F6 | 10 |
| ABS/ESP | F7 | 10 |
| Chiave di accensione | F8 | 20 |
| Contatto del pedale del freno principale | F9 | 10 |
| Dispositivo di alimentazionecarburante e aria. | F10 | 30 |
| Ventilazione anteriore | F11 | 40 |
| Tergicristalli | F12 | 30 |
| Unità di controllo media | F13 | 40 |
| Libero | F14 | 30 |
Quadro fusibili nel vano passeggeri (sull’accumulatore)
| Descrizione | Nr | Amp [A] |
| Sistema di riscaldamento dei sedili | F1 | 30 |
| Presa 12V – sedili della terza fila(montaggio combinato). | F2 | – |
| Unità di controllo servizi rimorchio eunità di controllo protezione operatori del pannello. | F3 | 40/50 |
| Libero | F4 | – |
| Chiusure delle porte a battente | F36 | 15 |
| Chiusure delle porte a battente | F37 | 10 |
| Spazzola tergicristallo posteriore sulle porte a battente | F38 | 20 |
| Ventilazione della parte posteriore dell’abitacolo(equipaggiamento combinato). | F39 | – |
| Specchietti ripiegabili | F40 | 5 |
Quadro fusibili aggiuntivo
| Descrizione | Nr | Amp [A] |
| Libero | F1 | 15 |
| Generatore opzionale erelè di contatto. | F2 | 15 |
| Potenza rimorchio | F3 | 15 |
| Potenza costante per convertitori | F4 | 15 |
| Lucidi di emergenza | F5 | 40 |
