Honda Fit GD (2006-2008) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della Honda Fit (GD) 2006-2008, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Schema dei fusibili e relè – Honda Fit GD

Riguarda i veicoli prodotti negli anni:

2006, 2007, 2008.

Per l’accendisigari (prese di alimentazione) è responsabile il fusibile n. 27 nella scatola dei fusibili del cruscotto.



Abitacolo

Honda Fit GD (2006-2008) - scatola dei fusibili

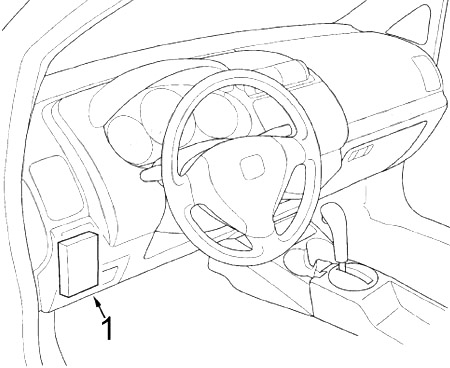

  1. Scatola dei fusibili

Honda Fit GD (2006-2008) - scatola dei fusibili

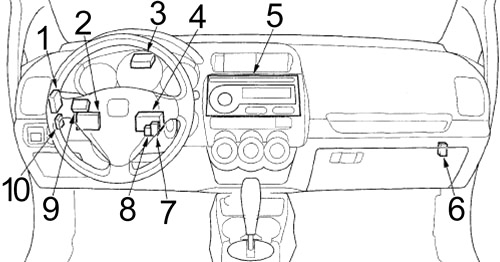

  1. Unità di controllo della sicurezza
  2. Unità di controllo elettronica del servosterzo (EPS)
  3. Unità di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS)
  4. Unità di controllo delle luci diurne
  5. Unità audio
  6. Modulo di controllo dell’attuatore della valvola a farfalla
  7. Relè di disattivazione delle luci anabbaglianti
  8. Relè delle luci diurne
  9. Unità Imoes
  10. Ricevitore senza chiave Uni

Schema della scatola dei fusibili del cruscotto

La scatola dei fusibili interna si trova dietro i ganci, come mostrato. vassoio per monetine del conducente. Per accedervi, rimuovere il vassoio ruotando la manopola in senso antiorario e poi tirando verso di sé. Per installare il vassoio per monetine, allineare le linguette sul fondo, ruotare il vassoio verso l’alto in modo che si agganci ai ganci laterali e poi ruotare la manopola in senso orario.

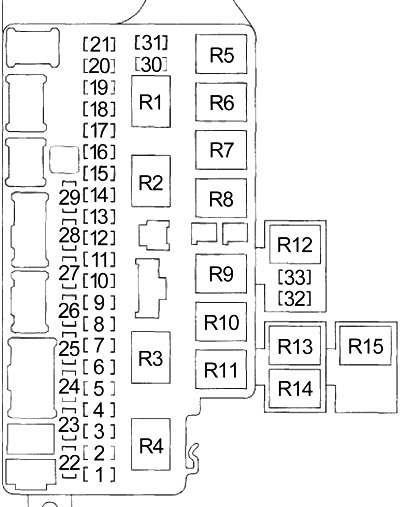

Honda Fit GD (2006-2008) - scatola dei fusibili

Numero Ampere [A] Descrizione
1 10 Luci di emergenza, relè di retromarcia A/T
2  –
3 10 Modulo di controllo dell’indicatore, modulo del ricevitore senza chiave, modulo di controllo della sicurezza, modulo di controllo del servosterzo elettronico (EPS), modulo Imoes, modulo di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS)
4 10 Modulo di controllo dell’indicatore (frecce/circuito di emergenza)
5  –
6 30 Motore del tergicristallo anteriore, motore del lavavetri anteriore, motore del lavavetri posteriore
7 10 Unità del sistema di rilevamento passeggeri (ODS), unità del sistema di ritenuta supplementare (SRS)
8 7,5 Unità di controllo delle luci diurne
9 20 Sbrinatore del lunotto posteriore
10 7,5 Specchio sinistro, specchio destro, spia del pulsante dello sbrinatore del lunotto posteriore, relè dello sbrinatore del lunotto posteriore, relè del motore del ventilatore, relè del ventilatore del radiatore, relè di accoppiamento del compressore dell’aria condizionata, relè del ventilatore del condensatore dell’aria condizionata
11 15 ECM/PCM, unità di controllo dell’immobilizzatore-ricevitore, pompa del carburante
12 10 Relè del vetro, interruttore principale del vetro, motore del tergicristallo posteriore
13 10 Unità del sistema di ritenuta supplementare (SRS)
14 15 Relè principale PGM-FI n. 1, Relè principale PGM-FI n. 2, ECM/PCM
15 20 Motore del vetro posteriore sinistro
16 20 Motore del vetro posteriore destro
17 20 Motore del vetro anteriore del passeggero
18 10 Unità di controllo delle luci diurne
7,5 Unità di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS)
19  –
20  –
21 20 Luci fendinebbia
22 10 Relè delle luci posteriori, luci di illuminazione, luce laterale anteriore sinistra/luci di posizione, luce laterale anteriore destra/luci di posizione, luce posteriore sinistra, luce posteriore destra, illuminazione della targa, luce laterale posteriore sinistra/luci posteriori, luce laterale posteriore destra/luci posteriori
23 10 Sensore del rapporto aria-carburante (A/F), valvola di sfiato del serbatoio di controllo delle emissioni di vapori (EVAP)
24  –
25 7,5 Modulatore ABS-unità di controllo
26 7,5 Unità audio, modulo di controllo dell’indicatore, elettromagnete di blocco della chiave
27 15 Prese di alimentazione accessori
28 20 Attuatore della serratura della porta del conducente, attuatore della serratura della porta anteriore del passeggero, attuatore della serratura della porta posteriore sinistra, attuatore della serratura della porta posteriore destra, attuatore della serratura del portellone posteriore
29 20 Motore del vetro del conducente, interruttore principale del vetro elettrico
30  –
31 7,5 Relè del sensore del rapporto aria-carburante (A/F)
32 15 Modulo di controllo dell’attuatore della valvola a farfalla
33 15 Relè della bobina di accensione
Relè
R1 Taglio di avviamento
R2 Alimentazione del finestrino
R3 Motore del ventilatore
R4 A/T Retromarcia
R5 Serratura della porta
R6 Sblocco della porta del conducente
R7 Sblocco della porta del passeggero e sblocco del portellone posteriore
R8 Luci posteriori
R9 Bobina di accensione
R10 PGM-FI Principale №2 (Pompa carburante)
R11 PGM-FI Principale №1
R12 Modulo di controllo dell’attuatore della valvola a farfalla
R13 Sbrinatore del lunotto posteriore
R14 Sensore del rapporto aria-carburante (A/F)
R15 Luci fendinebbia


Motore

Honda Fit GD (2006-2008) - scatola dei fusibili

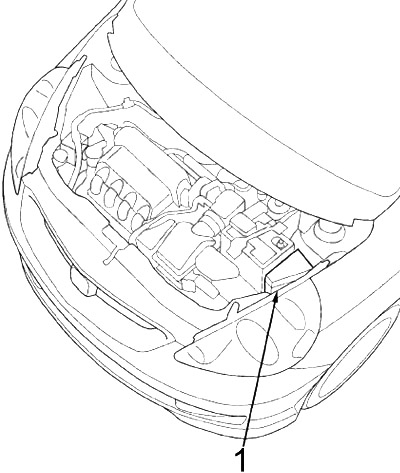

  1. Scatola dei fusibili
Leggere  Honda Accord (1981-2019) - scatola dei fusibili

Schema della scatola dei fusibili nel vano motore

La scatola dei fusibili principale sotto il cofano si trova nel vano motore sul lato del conducente. Per aprirla, premere le linguette, come mostrato. La scatola dei fusibili secondaria si trova sul terminale positivo della batteria.

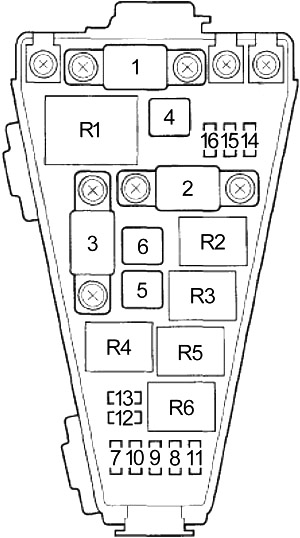

Honda Fit GD (2006-2008) - scatola dei fusibili

Numero Ampere [A] Descrizione
1 80 Batteria, distribuzione dell’alimentazione
2 60 Sistema di assistenza elettronica per sterzo (EPS)
3 50 Accensione
4 30 Modulatore ABS-unità di controllo
5 40 Motore del ventilatore
6 40 Fusibili: n. 14, 15, 16, 17, 28, 29
7 30 Fusibili: n. 18, 21
8 10 Unità del ricevitore senza chiave, modulo di controllo dell’indicatore, unità di controllo della sicurezza, unità di controllo dell’immobilizzatore-ricevitore, unità audio, unità Imoes
9 30 Fusibili: n. 22, 23
10 30 Motore del ventilatore del radiatore
11 30 Motore del ventilatore del condensatore dell’aria condizionata, accoppiamento del compressore dell’aria condizionata
12 20 Faro destro
13 20 Faro sinistro, indicatore delle luci abbaglianti
14 10 Modulo di controllo dell’indicatore (frecce/circuito di emergenza)
15 30 Modulatore ABS-unità di controllo
16 15 Relè del clacson, clacson, ECM/PCM, luci di frenata, luce di frenata alta montata
Relè
R1 Rilevatore di carico elettrico (ELD)
R2 Ventilatore del radiatore
R3 Clacson
R4 Faro
R5 Ventilatore del condensatore dell’aria condizionata
R6 Accoppiamento del compressore dell’aria condizionata
Scatola dei fusibili aggiuntiva (sulla batteria)
80A Batteria
