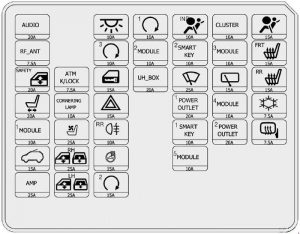

KIA Sportage 3 (SL) (2010-2015) – scatola dei fusibili

Unità principale A / V e navigazione,

F13 10A (lampada interna)

Connettore di collegamento dati;

Buzzer di assistenza al parcheggio posteriore;

Interruttore di alimentazione dello specchietto esterno.

Elettromagnete della chiave.

Interruttore del finestrino posteriore destro;

Interruttore del finestrino del passeggero (LHD).

Interruttore del finestrino posteriore sinistro;

Interruttore del finestrino del passeggero (RHD).

Orologio digitale, con

Set di indicatori del modulo di controllo IPS (IND.),

Illuminazione del bagagliaio;

Chiave di accensione ILL.;

Interruttore di avviso delle porte;

Lampada di illuminazione dell’abitacolo del conducente e del passeggero;

Console superiore (interruttore della lampada di lettura);

BCM.

Portachiavi FOB;

Interruttore del pulsante Start / Stop.

Relè del portellone posteriore.

(relè dei fari fendinebbia posteriori)

Modulo di controllo intelligente delle chiavi;

Scatola dei fusibili e relè E / R (R4);

Interruttore della gamma del cambio.

Indicatore della leva del cambio ATM;

Modulo di controllo IPS (ingresso ON / START);

4WD ECM;

Interruttore del dispositivo di livellamento dei fari;

Attuatore del dispositivo di livellamento dei fari – sinistro e destro;

Modulo di controllo del dispositivo di livellamento automatico dei fari.

(FUSIBILE – F22, F23, F24, F25)

Interruttore multifunzionale (tergicristallo);

Scatola dei fusibili e relè E / R

(R12 – relè del tergicristallo anteriore (LO)).

BCM.

Audio;

Amplificatore;

Unità principale A / V e navigazione;

Interruttore di alimentazione dello specchietto esterno.

Alternatore;

Lampada di controllo;

BCM;

Orologio digitale;

Modulo di controllo del climatizzatore;

Interruttore del riscaldamento del sedile del conducente e del passeggero;

Modulo di controllo CCS del conducente;

Unità principale A / V e navigazione,

BCM;

Modulo di controllo IPS.

Motore del tergicristallo posteriore;

Interruttore multifunzionale (tergicristallo).

Ionizzatore del cluster;

Motore del tettuccio apribile;

Specchietto elettrocromatico;

Scatola per il gasolio (RLY.2,3 – relè del riscaldatore PTC n. 2, n. 3);

Scatola dei fusibili e relè E / R (R1 – relè del ventilatore).

Presa di alimentazione posteriore.

Modulo di controllo del climatizzatore.

Modulo di controllo IPS-IPS 4 / IPS 5 / IPS 6 / IPS 7)

Modulo di controllo ABS;

Connettore di controllo universale.

Modulo di controllo ABS.

(fusibile – F3 / F4 / F8 / F9 / F10 / F13 / F14,

Connettore di alimentazione – F1 / F2)

(relè del finestrino di alimentazione, fusibile – F5 / F6 / F7,

Modulo di controllo IPS – IPS 0 / IPS 1 / IPS 2 / IPS 3 / IPS 8)

RLY 9 (relè del ventilatore di raffreddamento (alto))

Interruttore di accensione;

Senza chiave intelligente:

scatola dei relè PDM (relè IGN1).

Senza chiave intelligente: in

Interruttore di accensione;

Con chiave intelligente:

Scatola dei relè PDM (relè IGN2).

RLY 5 (relè dell’allarme antifurto)

Modulo di controllo intelligente della chiave;

Modulo elettronico del segnale di stop.

Luce posteriore combinata (rimossa);

Specchietto elettrocromatico;

Unità audio;

AN e unità di navigazione.

Molla dell’orologio (controllo remoto);

Sensore di flusso d’aria massivo.

Modulo di controllo ABS;

Interruttore multifunzionale;

Sensore dell’angolo di sterzata;

Connettore di controllo universale;

Scatola per il gasolio

(R4 – relè del riscaldatore del filtro carburante);

Modulo del relè di preriscaldamento;

Sensore di avviso del filtro carburante.

TCM;

G4KD, D4FD, G4KE:

PCM;

G4NA, F4NA:

PCM (A / T);

ECM (M / T).

Immobilizzatore;

Modulo del sensore di posizione dell’albero motore;

Sensore dell’albero a camme # 1/2;

Valvola di regolazione dell’olio 1/2;

Controllo della valvola di pulizia del serbatoio;

Collettore di aspirazione variabile;

D4HA:

Valvola di bypass di raffreddamento EGR elettromagnetica;

Diesel Box ( RLY.1 – Relè del riscaldatore PTC n. 1);

Attuatore elettrico VGT;

Scatola dei fusibili e relè E / R;

(RLY. 3 – relè del ventilatore di raffreddamento (basso);

RLY.9 – relè del ventilatore di raffreddamento (alto));

Sensore del livello dell’olio;

G4NA:

Modulo immobilizzatore;

Sensore di posizione dell’albero a camme n. 1/2;

Iniettore n. 1/2/3/4;

D4FD, G4FD:

Modulo immobilizzatore;

Valvola di controllo dell’olio n. 1/2;

Valvola elettromagnetica di controllo della pulizia del serbatoio;

Valvola del collettore di aspirazione variabile.

bobina di accensione n. 1/2/3/4;

Condensatore;

D4HA:

ECM.

R2 (relè della pompa carburante);

Sensore di ossigeno alto / basso;

Scatola dei fusibili e relè E / R

(R3 – relè del ventilatore di raffreddamento (basso);

R9 – relè del ventilatore di raffreddamento (alto));

D4HA:

Modulo immobilizzatore;

Valvola del regolatore di pressione della barra;

Valvola del regolatore di pressione del carburante;

RLY. 2 (relè della pompa carburante);

F4NA:

RLY. 2 (relè della pompa carburante);

Sensore di ossigeno alto / basso;

ECM (M / T);

Scatola dei fusibili e relè E / R

(RLY. 3 – relè del ventilatore di raffreddamento (basso);

RLY. 9 – relè del ventilatore di raffreddamento (alto),;

RLY.11 – relè della pompa carburante aggiuntiva);

Valvola elettromagnetica di avviamento a freddo;

D4FD, G4FD:

RLY. 2 (relè della pompa carburante);

PCM, sensore di ossigeno alto / basso;

Scatola dei fusibili e relè E / R

(RLY. 3 – relè del ventilatore di raffreddamento (basso);

RLY. 9 – relè del ventilatore di raffreddamento (alto)).

R3 (relè del climatizzatore);

Iniettore n. 1/2/3/4;

D4HA:

RLY. 3 (relè del climatizzatore);

Sensore di posizione dell’albero motore;

Sonda lambda;

G4NA:

RLY. 3 (relè del climatizzatore);

Valvola di controllo dell’olio n. 1/2;

Valvola elettromagnetica di controllo dell’evacuazione del serbatoio;

Valvola del collettore di aspirazione a velocità variabile.

D4HA:

Interruttore della luce  di stop.
