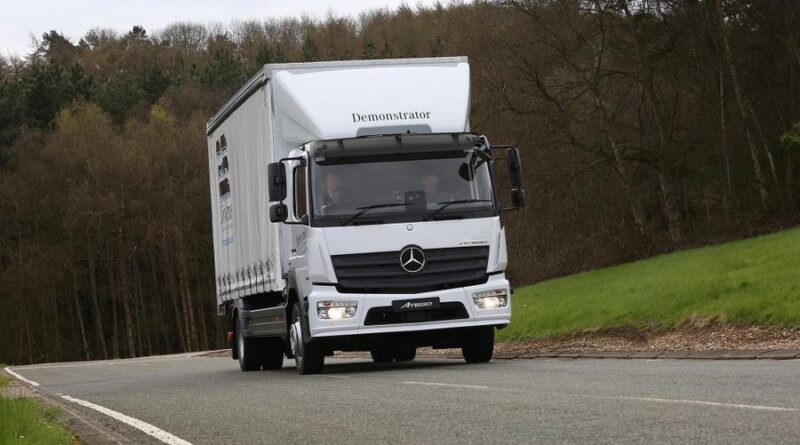

Mercedes-Benz Atego – scatola dei fusibili
Mercedes-Benz Atego – schema del quadro fusibili
Anno di produzione:
Fusibile accendisigari (presa di alimentazione) nel Mercedes Atego è il fusibile F19 nel quadro fusibili.
Schema dei fusibili sul supporto principale dei fusibili
Modulo della base del fusibile principale (GM)
1) Fusibili di riserva
2) Fusibili F1 – F41
3) Relè
| Nr |
Descrizione |
Ampere [A] |
| F1 | Luci posteriori antinebbia, inclusa la rimorchio | 10 |
| F2 | Illuminazione del cruscotto e degli interruttori;
Sistema di pulizia dei fari; Regolazione della portata dei fari; Cluster (terminale 58) |
10 |
| F3 | Indicatori di direzione aggiuntivi | 10 |
| F4 | Tetto sollevabile;
Radio 24 V; Freno con fermate frequenti (terminale 30). |
10 |
| F5 | Illuminazione dell’area di lavoro;
LSVA (tassa per veicoli pesanti svizzeri) ( terminale 30 ) |
10 |
| F6 | Non assegnato | – |
| F7 | Distribuzione ( terminale D + ) | 15 |
| F8 | Riscaldamento degli specchietti esterni | 10 |
| F9 | Presa di alimentazione 24 V. | 15 |
| F10 | Tachigrafo digitale;
Set di indicatori; Connettore diagnostico (terminale 30). |
10 |
| F11 | Presa di alimentazione per rimorchio ( terminale 30 ) | 20 |
| F12 | Presa di alimentazione per rimorchio per ABS ( terminale 30 ) | 20 |
| F13 | Illuminazione interna, Toll Collect ( terminale 30 ) | 10 |
| F14 | Sistema di pulizia dei fari | 10 |
| F15 | Alternatore;
Cambio; LSVA (tassa svizzera per camion) ( terminale 15 ). |
10 |
| F 16 | Attacchi per il prelievo di potenza | 10 |
| F17 | Ventilatore, aria condizionata | 20 |
| F18 | Set di indicatori;
Radio; Telefono; Set vivavoce; Fax (terminale 15R). |
5 |
| F19 | Accendisigari | 10 |
| F20 | Gruppo di interruttori del secondo conducente | 15 |
| F21 | Attivare il dispositivo nelle porte del conducente | 15 |
| F22 | Spruzzatore del parabrezza, indicatori di direzione (terminale 30) | 10 |
| F23 | Luce anabbagliante destra | 10 |
| F24 | Faro anabbagliante sinistro | 10 |
| F25 | Luce abbagliante destra | 10 |
| F26 | Luce abbagliante sinistra, spia luci abbaglianti | 10 |
| F27 | Lampada posteriore;
Lampada laterale; Luci di contorno laterali sinistre; Presa di alimentazione per rimorchio; Toll Collect. |
10 |
| F28 | Lampada posteriore;
Lampada laterale; Luci di contorno destra; Presa di alimentazione per rimorchio. |
10 |
| F29 | Controllo della trasmissione | 15 |
| F30 | Gestione del motore ( terminale 15 );
GGVSE: DISATTIVAZIONE DI EMERGENZA. |
10 |
| F31 | Gruppo di interruttori della porta del conducente;
Regolazione degli specchietti esterni; Dispositivo di pulizia dei gas di scarico (terminale 15). |
10 |
| F32 | Trazione integrale;
ESP®; Riscaldatore ad acqua aggiuntivo. |
10 |
| F33 | Spruzzatore del parabrezza;
Indicatori di direzione; Presa di alimentazione per rimorchio (terminale 15). |
10 |
| F34 | Luci di frenata;
Luce di retromarcia; Presa di alimentazione per rimorchio. |
10 |
| F35 | Sensore di condensazione;
Presa di alimentazione per rimorchio per ABS (terminale 15). |
10 |
| F36 | Riscaldatore ad acqua aggiuntivo per riscaldamento | 15 |
| F37 | Spruzzatore del parabrezza | 10 |
| F38 | Tachigrafo digitale;
Set di indicatori; Airbag (terminale 15). |
10 |
| F39 | Clacson;
Toll Collect; Collegamento diagnostico; FleetBoard®; Distribuzione (terminale 15). |
10 |
| F40 | Blocco del differenziale | 10 |
| F41 | Riscaldamento del sedile | 10 |
Schema dei fusibili sul supporto ausiliario dei fusibili
1) Fusibili F1 – F14 (A1)
2) Fusibili F1 – F14 (A2)
3) Relè (A31 / A32)
| Nr |
Descrizione |
Ampere [A] |
| F1 | Orologio riscaldamento stazionario;
FleetBoard®; Toll Collect (terminale 30). |
10 |
| F2 | Riscaldamento aggiuntivo | 20 |
| F3 | Chiusura centralizzata/chiusura centralizzata migliorata | 15 |
| F4 | Chiusura centralizzata migliorata | 15 |
| F5 | Impianto frenante elettronico;
Presa del bruciatore (terminale 15). |
10 |
| F6 | Presa di alimentazione 12 V. | 15 |
| F7 | Trasformatore di tensione 24 V / 12 V / 8 A. | 10 |
| Trasformatore di tensione 24 V / 12 V / 15 A. | 15 | |
| F8 | Chiusura centralizzata/chiusura centralizzata migliorata;
Telecomando; Retarder. |
10 |
| F9 | Essiccatore dell’aria compressa | 10 |
| F10 | Distribuzione (terminale 30) | 15 |
| F11 | Unità di pulizia dei gas di scarico (terminale 30) | 15 |
| F12 | Carico del portellone posteriore | 10 |
| F13 | Controllo della trasmissione | 10 |
| F14 | Lampada dell’area di lavoro, ritardatore | 10 |
| Nr |
Descrizione |
Ampere [A] |
| F1 | Riscaldamento del parabrezza | 20 |
| F2 | Luci diurne | 10 |
| F3 | Riscaldamento del parabrezza | 10 |
| F4 | Raffreddamento dell’olio del cambio, radiatore | 10 |
| Raffreddamento dell’olio del cambio Allison | 25 | |
| F5 | Impianto di sterzo elettroidraulico aggiuntivo (terminale 30) | 15 |
| F6 | Impianto di sterzo elettroidraulico aggiuntivo (terminale 15) | 10 |
| F7 | Fari aggiuntivi | 10 |
| F8 | Luce rotante di avvertimento | 10 |
| F9 | Impianto frenante elettronico (terminale 30) | 15 |
| F10 | Pannello di controllo telefono/navigazione;
Telefono cellulare (terminale 30). |
10 |
| F11 | Non assegnato | – |
| F12 | Pannello di controllo telefono/navigazione;
Telefono cellulare (terminale 15). |
10 |
| F13 | Riscaldamento del parabrezza | 20 |
| F14 | Impianto frenante elettronico (terminale 30) | 15 |
