Peugeot 208 (2011-2021) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Peugeot 208 2011-2021, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Peugeot 208 – schema della scatola dei fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Fusibile accendisigari (presa di alimentazione) nel Peugeot 208 è il fusibile F16 nella scatola dei fusibili 1 nel vano portaoggetti.
Posizione della scatola dei fusibili
Scatole dei fusibili sul cruscotto
Veicoli con volante a sinistra:
Scatola dei fusibili 1 si trova nella parte inferiore del cruscotto (a sinistra).
Staccare il coperchio tirando la parte superiore destra e poi quella sinistra, staccare completamente il coperchio e girarlo.
La scatola dei fusibili 2 si trova dietro il vano portaoggetti.
Veicoli con volante a destra:
La scatola dei fusibili 1 si trova nel vano portaoggetti.
Aprire il coperchio del vano portaoggetti, staccare il coperchio della scatola dei fusibili tirando nella parte superiore destra, staccare completamente il coperchio e girarlo.
La scatola dei fusibili 2 si trova nel cruscotto inferiore (a destra).
Staccare il coperchio tirando la parte superiore destra e poi quella sinistra, staccare completamente il coperchio e girarlo.
Schemi delle scatole dei fusibili
2011, 2012, 2013, 2014

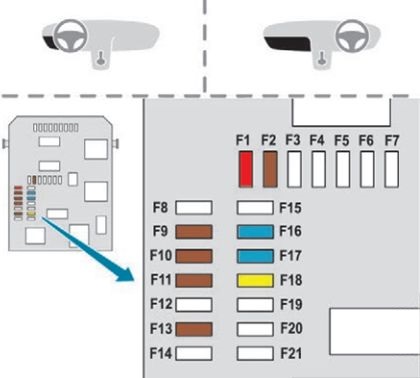

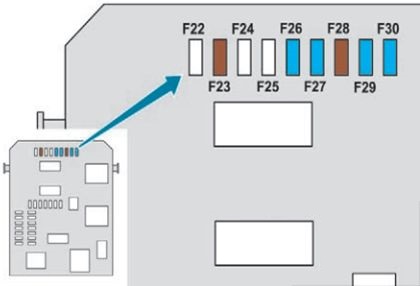

Scatola dei fusibili del cruscotto 1
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto 1 (2011-2014)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F02 | 5 A | Specchietti esterni;
Fari; Presa diagnostica. |
| F09 | 5 A | Allarme. |
| F10 | 5 A | Unità telematica indipendente;
Presa rimorchio. |
| F11 | 5 A | Specchietto retrovisore elettrocromato;
Riscaldamento supplementare. |
| F13 | 5 A | Amplificatore Hi-Fi;
Sensori di parcheggio |
| F 16 | 15 A | Presa anteriore 12 V. |
| F17 | 15 A | Sistema audio, sistema audio (accessori). |
| F18 | 20 A | Schermo touch. |
| F23 | 5 A | Luce nel vano portaoggetti;
Illuminazione nelle porte; Luci per la lettura della mappa. |
| F26 | 15 A | Clacson. |
| F27 | 15 A | Pompa per lavavetri. |
| F28 | 5 A | Allarme |
| F29 | 15 A | Compressore dell’aria condizionata. |
| F30 | 15 A | Tergicristallo posteriore. |

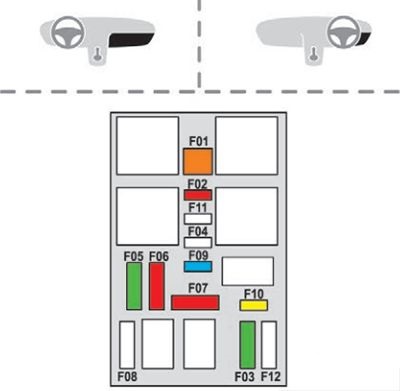

Scatola dei fusibili del cruscotto 2
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto 2
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F01 | 40 A | Vetro posteriore riscaldato. |
| F02 | 10 A | Specchietti laterali riscaldati. |
| F03 | 30 A | Finestrini anteriori a un tocco. |
| F04 | – | Non utilizzato. |
| F05 | 30 A | Finestrini posteriori a un tocco. |
| F06 | 10 A | Specchietti laterali ripiegabili. |
| F07 | 10 A | Specchietti laterali ripiegabili. |
| F08 | – | Non utilizzato. |
| F09 | 15 A | Sedili anteriori riscaldati (eccetto RHD) |
| F10 | 20 A | Amplificatore hi-fi. |
| F11 | – | Non utilizzato. |
| F12 | – | Non utilizzato. |
Camera del motore
Assegnazione dei fusibili nella camera del motore (2011-2014)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F 16 | 15 A | Fari anteriori fendinebbia. |
| F18 | 10 A | Faro abbagliante destro. |
| F19 | 10 A | Faro abbagliante sinistro. |
| F25 | 30 A | Relè per lavavetri dei fari (accessori). |
| F29 | 40 A | Motore del tergicristallo anteriore. |
| F30 | 80 A | Spine del riscaldatore (Diesel). |
2015
Scatola dei fusibili del cruscotto 1
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto 1 (2015)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F2 | 5 A | Specchietti esterni;
Fari; Presa diagnostica. |
| F9 | 5 A | Allarme. |
| F10 | 5 A | Unità telematica indipendente;
Interfaccia rimorchio. |
| F11 | 5 A | Specchietto retrovisore elettrocromato;
Riscaldamento supplementare. |
| F13 | 5 A | Amplificatore Hi-Fi;
Sensori di parcheggio |
| F 16 | 15 A | Presa anteriore 12 V. |
| F17 | 15 A | Sistema audio (accessori). |
| F18 | 20 A | Schermo touch. |
| F23 | 5 A | Specchietto cosmetico;
Luci per la lettura della mappa. |
| F26 | 15 A | Clacson. |
| F27 | 15 A | Pompa per lavavetri. |
| F28 | 5 A | Antifurto. |
| F29 | 15 A | Compressore dell’aria condizionata. |
| F30 | 15 A | Tergicristallo posteriore. |
Scatola dei fusibili del cruscotto 2
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto 2
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F01 | 40 A | Vetro posteriore riscaldato. |
| F02 | 10 A | Specchietti laterali riscaldati. |
| F03 | 30 A | Finestrini anteriori a un tocco. |
| F04 | – | Non utilizzato. |
| F05 | 30 A | Finestrini posteriori a un tocco. |
| F06 | 10 A | Specchietti laterali ripiegabili. |
| F07 | 10 A | Specchietti laterali ripiegabili. |
| F08 | – | Non utilizzato. |
| F09 | 15 A | Sedili anteriori riscaldati (eccetto RHD) |
| F10 | 20 A | Amplificatore hi-fi. |
| F11 | – | Non utilizzato. |
| F12 | – | Non utilizzato. |
Camera del motore
Assegnazione dei fusibili nella camera del motore (2015)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F 16 | 15 A | Fari anteriori fendinebbia. |
| F18 | 10 A | Faro abbagliante destro. |
| F19 | 10 A | Faro abbagliante sinistro. |
| F25 | 30 A | Relè per lavavetri dei fari (accessori). |
| F29 | 40 A | Motore del tergicristallo anteriore. |
2017, 2018
Scatola dei fusibili del cruscotto 1
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto 1 (2017, 2018)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F1 (GPL) | 10 A | 2017: Accensione + (positivo). |
| F2 | 5 A | Specchietti esterni;
Fari; Presa diagnostica. |
| F9 | 5 A | Allarme. |
| F10 | 5 A | Unità telematica indipendente;
Unità interfaccia rimorchio. |
| F11 | 5 A | Specchietto retrovisore elettrocromato;
Riscaldamento supplementare. |
| F13 | 5 A | Amplificatore Hi-Fi;
Sensori di parcheggio. |
| F 16 | 15 A | Presa anteriore 12 V. |
| F17 | 15 A | Sistema audio;
Sistema audio di seconda mano. |
| F18 | 20 A | Schermo touch. |
| F23 | 5 A | Illuminazione nelle porte;
Luci per la lettura della mappa. |
| F26 | 15 A | Clacson. |
| F27 | 15 A | Pompa per lavavetri. |
| F28 | 5 A | Antifurto. |
| F29 | 15 A | Compressore dell’aria condizionata. |
| F30 | 15 A | Tergicristallo posteriore. |
Scatola dei fusibili del cruscotto 2
Assegnazione dei fusibili nella scatola dei fusibili del cruscotto 2
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F01 | 40 A | Vetro posteriore riscaldato. |
| F02 | 10 A | Specchietti laterali riscaldati. |
| F03 | 30 A | Finestrini anteriori a un tocco. |
| F04 | – | Non utilizzato. |
| F05 | 30 A | Finestrini posteriori a un tocco. |
| F06 | 10 A | Specchietti laterali ripiegabili. |
| F07 | 10 A | Specchietti laterali ripiegabili. |
| F08 | – | Non utilizzato. |
| F09 | 15 A | Sedili anteriori riscaldati (eccetto RHD) |
| F10 | 20 A | Amplificatore hi-fi. |
| F11 | – | Non utilizzato. |
| F12 | – | Non utilizzato. |
Camera del motore
Assegnazione dei fusibili nella camera del motore (2017, 2018)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F 16 | 15 A | Fari anteriori fendinebbia. |
| F18 | 10 A | Faro abbagliante destro. |
| F19 | 10 A | Faro abbagliante sinistro. |
| F25 | 30 A | Relè per lavavetri dei fari (mercato secondario). |
| F26 (GPL) | 20 A | 2017: Batteria + (positivo). |
| F29 | 40 A | Motore del tergicristallo anteriore. |
Peugeot 208 – schema della scatola dei fusibili
Anno di produzione: 2019, 2020, 2021.
Fusibili nel cruscotto
- Aprire il vano portaoggetti nel cruscotto.
- Premere il manico centrale del coperchio della scatola dei fusibili.
- Abbassare completamente il coperchio.
- Estrarre le pinze dalla presa.
Scatola dei fusibili inferiore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 10 A | Specchio retrovisore interno elettrocromatico |
| F3 | 5 A | Caricatore wireless per smartphone |
| F4 | 15 A | Clacson |
| F5 | 20 A | Pompa del lavavetri |
| F6 | 20 A | Pompa del lavavetri |
| F7 | 5 A | Porte USB posteriori |
| F8 | 20 A | Tergicristallo del lunotto |
| F10 | 30 A | Blocco/sblocco delle serrature |
| F11 | 30 A | Blocco/sblocco delle serrature |
| F14 | 5 A | Connessione di allerta e assistenza; Allarme. |
| F24 | 5 A | Schermo touch da 7 pollici |
| F27 | 5 A | Allarme (accessorio) |
| F29 | 20 A | Schermo touch da 10 pollici |
| F31 o F32 | 15 A | Accendino; Presa 12 V. |
Scatola dei fusibili superiore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 40 A | Riscaldamento del lunotto posteriore |
| F2 | 10 A | Riscaldamento degli specchietti retrovisori esterni |
| F3 | 30 A | Alzavetri elettrici impulsivi nelle porte anteriori |
| F4 | 20 A | Regolazione degli specchietti retrovisori esterni, ripiegamento degli specchietti |
| F5 | 30 A | Alzavetri elettrici impulsivi nelle porte posteriori |
| F10 | 30 A | Riscaldamento dei sedili anteriori |
Fusibili nel vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F16 | 20 A | Riscaldamento del parabrezza |
| F18 | 10 A | Faro anabbagliante destro |
| F19 | 10 A | Faro anabbagliante sinistro |
| F29 | 40 A | Tergicristalli del parabrezza |
