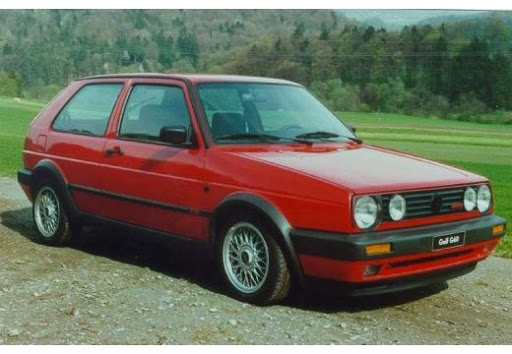

Volkswagen Golf 2 CE2 (1989-1992) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen Golf 2 CE2 (1989–1992), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.
Volkswagen Golf 2 CE2 (1989-1992) – schema della scatola dei fusibili
Anno di produzione: 1989, 1990, 1991, 1992.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Golf 2 CE2 è il fusibile 22 nella scatola dei fusibili del vano motore.
Fusibili e relè della scatola dei fusibili
| Nr | Amp [A] | Descrizione |
| 1 | 10 | Faro, luce anabbagliante – sinistro |
| 2 | 10 | Faro, luce anabbagliante – destro |
| 3 | 10 | Illuminazione cruscotto;
Illuminazione targa. |
| 4 | 15 | Illuminazione vano guanti;
Tergicristallo posteriore. |
| 5 | 15 | Spruzzatore per vetri |
| 6 | 20 | Ventilatore aria fresca;
Climatizzazione. |
| 7 | 10 | Luce posteriore, luce laterale – destra |
| 8 | 10 | Luce posteriore, luce laterale – sinistra |
| 9 | 20 | Disappannatore lunotto posteriore |
| 10 | 15 | Fari fendinebbia |
| 11 | 10 | Faro, luci abbaglianti – sinistro;
Spia luci abbaglianti. |
| 12 | 10 | Faro luci abbaglianti – destro |
| 13 | 10 | Clacson;
Ventilatore radiatore dopo il relè di lavoro. |
| 14 | 15 | Luci di retromarcia;
Ugelli riscaldati degli spruzzatori. |
| 15 | 10 | Elettronica motore;
Valvola stabilizzatrice; Valvola avviamento a freddo. |
| 16 | 15 | Spie di avvertimento sul cruscotto;
MFA. |
| 17 | 10 | Interruttore di emergenza;
Indicatori. |
| 18 | 20 | Pompa carburante;
Riscaldatore sonda lambda. |
| 19 | 30 | Ventilatore radiatore;
Climatizzazione. |
| 20 | 10 | Luci di frenata;
Cruise control. |
| 21 | 15 | Illuminazione interna;
Indicatori sul cruscotto; Illuminazione bagagliaio; Chiusura centralizzata. |
| 22 | 10 | Radio;
Accendisigari. |
| Nr | Descrizione |
| 1 | Climatizzazione |
| 2 | Tergicristallo posteriore |
| 3 | Relè ECU |
| 4 | Relè riduzione carico/x-over |
| 5 | Controllore livello basso liquido refrigerante |
| 6 | Luci di emergenza |
| 7 | Spruzzatori fari |
| 8 | Tergicristalli intermittenti |
| 9 | Cintura di sicurezza;
Luci sul relè di avvertimento. |
| 10 | Fari fendinebbia |
| 11 | Clacson |
| 12 | Pompa carburante (iniezione carburante);
Candele di preriscaldamento (gasolio). |
| 13 | Ventilatore radiatore dopo avviamento
(eccezione 16 valvole); 2,0 16 valvole: Relè blocco avviamento. |
| 14 | Trasmissione automatica;
indicatore temperatura liquido refrigerante; relè blocco avviamento (eccezione 2,0 16-valvole); 2,0 16-valvole: Ventilatore radiatore dopo avviamento. |
| 15 | Relè pompa ABS |
| 16 | Relè ABS |
| 17 | Controllore sedile riscaldato, conducente |
| 18 | Unità di controllo sedile riscaldato,
passeggero o interruttore elettrico sedile. |
| 19 | Trasmissione automatica |
| 20 | aperto |
| 21 | Relè alzavetro elettrico;
Fusibile pompa idraulica ABS. |
| 22 | Fusibile valvole ABS |
| 23 | Climatizzazione;
Fusibile sedile elettrico. |
| 24 | Fusibile alzavetro elettrico |
Scatola dei fusibili CE2 – connettori posteriori
| A1 | Giallo | 8 pin | Fascio cavi fari |
| A2 | Giallo | 8 pin | Fascio cavi fari |
| b | Verde | 6 pin | Fascio cavi spruzzatori fari |
| do | Giallo | 8 pin | Fascio cavi faro o motore tergicristallo |
| re | Verde | 12 pin | Accessori vari
(climatizzazione, sedili riscaldati, avviso cintura di sicurezza ecc.) |
| mi | Verde | 5 pin | Fascio cavi strumento o luce di frenata |
| fa | Bianco | 10 pin | Vano motore/gestione motore,
fascio cavi, lato destro (posizione 10 aperta) |
| G1 | Bianco | 12 pin | Vano motore/gestione motore,
lato destro |
| G2 | Bianco | 12 pin | Vano motore/gestione motore,
lato destro (posizione 12 aperta) |
| H1 | Rosso | 10 pin | Fascio cavi interruttore colonna sterzo |
| H2 | Rosso | 8 pin | Fascio cavi interruttore colonna sterzo
(posizione 8 aperta) |
| jot | Rosso | 10 pin | Fascio cavi interruttore colonna sterzo |
| K. | nero | 12 pin | Fascio cavi posteriore |
| L | nero | 8 pin | Fascio cavi freno posteriore/di sosta
(posizione 8 aperta) |
| M | nero | 6 pin | Fascio cavi posteriore/tank carburante |
| N | Verde | 6 pin | Fascio cavi climatizzazione |
| P. | blu | 10 pin | Fascio cavi sbrinatore lunotto posteriore,
faro fendinebbia |
| Q | blu | 6 pin | Fascio cavi ventilatore ventilazione aria fresca
(posizione 10 aperta) |
| R | blu | 10 pin | Fascio cavi interruttore luce |
| S | Bianco | 5 pin | Fascio cavi vano motore/motore tergicristallo,
lato destro |
| T | Verde | 2 pin | Singoli circuiti |
| U1 | blu | 14 pin | Fascio cavi quadro strumenti |
| U2 | blu | 14 pin | Fascio cavi quadro strumenti |
| V | Verde | 4 pin | Interruttore nella colonna dello sterzo
Fascio cavi indicatore multifunzionale |
| W | Verde | 6 pin | Varie attrezzature opzionali,
varia a seconda del tipo di veicolo |
| X | Verde | 8 pin | Fascio cavi spia di avvertimento |
| Y | – | 1 pin | 4 connettori a punto singolo per circuito morsetto 30
(alcuni possono essere ponticellati con il connettore rosso) |
| Z1 | – | 1 pin | Connettore a punto singolo |
| Z2 | – | 1 pin | Connettore a punto singolo per circuito morsetto 31 |
| 30 | – | 1 pin | Connettore a punto singolo per circuito morsetto 30
(può essere ponticellato a 30B tramite il connettore rosso) |
| 30B | – | 1 pin | Connettore a punto singolo
(può essere ponticellato a 30 tramite il connettore rosso) |
