Skoda Roomster (2006-2015) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della Škoda Roomster (2006-2015), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Skoda Roomster (2006) – schema della scatola dei fusibili

Anno di produzione: 2006.

Fusibile accendisigari (presa di alimentazione) nella Skoda Roomster (2006) è il fusibile 47 nella scatola dei fusibili

Scatola dei fusibili nel cruscotto

Nr	Descrizione	Amp [A]
1	Assistenza alla sterzata	5
2	Strumento del cruscotto; Regolazione della portata dei fari.	5
3	Controllore del motore – motore a benzina	5
4	Unità di controllo ABS	5
5	Motore a benzina: interruttore luci di stop, cruise control.	5
6	Non assegnato	–
7	Controllore del motore 1,2 l	15
8	Iniettori – 1,4 l; 1,6 l	10
9	Controllo del riscaldamento; Controllore dell’aria condizionata; Assistenza al parcheggio; Controllore dell’illuminazione in curva.	5
10	Valvola PCV	7,5
11	Specchietto retrovisore elettrico; Finestrini elettrici.	7,5
12	Luce di retromarcia	10
13	Controllore del motore (per veicoli con cambio automatico)	10
14	Motore per luci di curva	10
15	Navigazione PDA	5
16	Non assegnato	–
17	Luce di posizione sinistra; Illuminazione della targa.	5
18	Luce di posizione destra	5
19	Radio; Unità di controllo centrale.	5
20	Strumento del cruscotto; sensore angolo di sterzata; ESP.	5
21	Luci di stop	10
22	Elementi di controllo del riscaldamento; Controllo dell’aria condizionata; Assistenza al parcheggio; Telefono cellulare.	7,5
23	Illuminazione interna, del vano portaoggetti e del bagagliaio	10
24	Chiusura del portellone posteriore	10
25	Riscaldatori dei sedili	20
26	Ugelli riscaldati per lavavetri anteriori; Tergicristalli	15
27	Non assegnato	–
28	Motore a benzina: valvola AKF, flap di controllo	10
29	Iniezione – 1,2 l	10
30	Pompa carburante – motore a benzina	15
31	Sonda lambda	10
32	Motore diesel: interruttore luci di stop e pedale della frizione, cruise control, relè pompa carburante e relè del sistema di candelette.	5
33	Controllore del motore – motore diesel	30
34	Controllore del motore 1,4 l; 1,6 l	30
	Pompa carburante – motore diesel	15
35	Non assegnato	–
36	Fascicolo principale	15/5
37	Luce posteriore anti-nebbia	7,5
38	Luci anti-nebbia	10
39	Ventilatore	25
40	Tergicristallo del lunotto posteriore	10
41	Non assegnato	–
42	Riscaldamento lunotto posteriore	25
43	Clacson	20
44	Tergicristallo del parabrezza	20
45	Unità di controllo centrale per il sistema di comfort	15
46	Controllore del motore 1,4 l; 1,6 l motore a benzina	5
47	Accendisigari; Presa nel bagagliaio a)	15
48	Unità di controllo della tensione del veicolo	5
49	Indicatori di direzione	15
50	Preparazione per installazione radio, telefonica, modulo multifunzionale.	10
51	Finestra elettricamente controllata (davanti e dietro sul lato sinistro)	25
52	Finestra elettricamente controllata (davanti e dietro sul lato destro)	25
53	Non assegnato	–
54	Sistema di allerta antifurto	15
55	Non assegnato	–
56	Sistema di pulizia dei fari	25
57	Luci anabbaglianti lato sinistro	15
58	Luci anabbaglianti lato destro
a) Se il motore è già spento, un elemento elettrico collegato può scaricare la batteria.

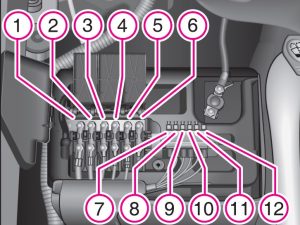

Scatola dei fusibili nel vano motore (vicino alla batteria)

Nr	Descrizione	Amp [A]
1	Alternatore	175
2	Interno	110
3	Ventilatore del radiatore	40
4	ABS o TCS o ESP	40
5	Assistenza alla sterzata	50
6	Candelette	50
7	ABS o TCS o ESP	25
8	Ventilatore del radiatore	30
9	Climatizzazione	5
10	Unità di controllo del motore	15
11	Unità di controllo centrale	5
12	Cambio automatico	5

Skoda Roomster (2007-2008) – schema del quadro fusibili

Anno di produzione: 2007, 2008.

Fusibile accendisigari (presa di alimentazione) nella Skoda Roomster (2007-2008) è il fusibile 47 nel quadro fusibili sul cruscotto.

Quadro fusibili sul cruscotto

Nr	Descrizione	Amperaggi [A]
1	Servosterzo elettroidraulico	5
2	Strumento di misurazione; Regolazione della portata dei fari.	5
3	Centralina motore – motore a benzina	5
4	Centralina ABS	5
5	Motore a benzina: interruttore luci di stop, cruise control.	5
6	Non assegnato	–
7	Centralina motore 1,2 l motore	15
8	Iniettori – 1,4 l; 1,6 l	10
9	Controllo riscaldamento; Centralina climatizzazione; Assistenza al parcheggio; Centralina illuminazione curva.	5
10	Valvola PCV	7,5
11	Specchietto retrovisore elettrico; Finestrini elettrici.	7,5
12	Luce di retromarcia	10
13	Centralina motore (per veicoli con cambio automatico)	10
14	Motore per luci di curva	10
15	Navigazione PDA	5
16	Non assegnato	–
17	Luce di posizione sinistra; Illuminazione targa.	5
18	Luce di posizione destra	5
19	Radio; Centralina di controllo centrale.	5
20	Strumento di misurazione; Sensore angolo di sterzata; ESP; Centralina tensione veicolo.	5
21	Luci di stop	10
22	Elementi di controllo riscaldamento; Controllo climatizzazione; Assistenza al parcheggio; Telefono cellulare.	7,5
23	Illuminazione interna, vano e bagagliaio	10
24	Chiusura del portellone posteriore	10
25	Riscaldatori sedili	20
26	Ugelli riscaldati per lavavetri; Tergicristalli	15
27	Non assegnato	–
28	Motore a benzina: valvola AKF, valvola di controllo.	10
29	Iniezione – motore 1,2 l	10
30	Pompa carburante – motore a benzina	15
31	Sonda lambda	10
32	Motore diesel: interruttore luci di stop e pedale della frizione, cruise control, relè pompa carburante e relè sistema candelette.	5
33	Centralina motore – motore diesel	30
34	Centralina motore 1,4 l; 1,6 l motore	30
	Pompa carburante – motore diesel	15
35	Non assegnato	–
36	Cablaggio principale	15/5 a)
37	Luce posteriore antinebbia	7,5
38	Luci antinebbia	10
39	Ventilatore	25
40	Tergicristallo posteriore	10
41	Non assegnato	–
42	Riscaldamento lunotto posteriore	25
43	Clacson	20
44	Tergicristallo anteriore	20
45	Centralina di controllo centrale per il sistema comfort	15
46	Centralina motore 1,4 l; 1,6 l	5
47	Accendisigari; Presa nel bagagliaio.	15
48	ABS	5
49	Indicatori di direzione	15
50	Preparazione per installazione radio, telefonica, modulo multifunzionale.	10
51	Finestra elettrica (anteriore e posteriore lato sinistro).	25
52	Finestra elettrica (anteriore e posteriore lato destro).	25
53	Non assegnato	–
54	Sistema di allerta antifurto	15
55	Non assegnato	–
56	Sistema di pulizia dei fari	25
57	Luci di posizione sinistra	15
58	Luci di posizione destra	15
a) A seconda del tipo di faro – sostituire il fusibile danneggiato con uno nuovo con lo stesso numero di amperaggi. b) Se il motore è spento, già un solo elemento elettrico collegato può scaricare la batteria.

Quadro fusibili nel vano motore (vicino alla batteria)

Nr	Descrizione	Amperaggi [A]
1	Alternatore	175
2	Interno	80
3	Riscaldamento elettrico supplementare	60
4	ABS o TCS o ESP	40
5	Servosterzo elettroidraulico	50
6	Candelette	50
7	ABS o TCS o ESP	25
8	Ventola radiatore	30
9	Climatizzazione	5
10	Ventola radiatore	40
11	Centralina di controllo centrale	5
12	Cambio automatico/ riscaldamento elettrico di sosta	5/30

Skoda Roomster (2009) – schema della scatola dei fusibili

Anno di produzione: 2009.

Fusibile accendisigari (presa di alimentazione) nella Skoda Roomster (2013) è il fusibile 47 nella scatola dei fusibili sul cruscotto.

Scatola dei fusibili nel cruscotto

Nr	Descrizione	Amp [A]
1	Non assegnato	–
2	Non assegnato	–
3	Set di indicatori; Regolazione della portata dei fari.	5
4	Unità di controllo ABS	5
5	Motore a benzina: interruttore luci di stop, cruise control.	5
6	Non assegnato	–
7	Controllore motore 1,2 l	15
8	Iniettori – 1,4 l; 1,6 l	10
9	Controllo riscaldamento; Unità di controllo climatizzazione; Assistenza al parcheggio; Controllore illuminazione angoli.	5
10	Non assegnato	–
11	Specchietto retrovisore regolabile elettricamente; Finestrini elettrici.	7,5
12	Luce di retromarcia	7,5
13	Controllore motore (per veicoli con cambio automatico)	10
14	Motore per luci di curva	10
15	Navigazione PDA	5
16	Servosterzo elettroidraulico; Controllore motore – motore a benzina.	5
17	Luce di posizione sinistra; Illuminazione della targa.	5
18	Luce di posizione destra	5
19	Radio; Unità di controllo centrale.	5
20	Controllore motore 1,4 l; 1,9 l – motore diesel	5
21	Luci di stop	10
22	Elementi di controllo riscaldamento; Unità di controllo climatizzazione; Assistenza al parcheggio; Telefono cellulare; Set di indicatori; Sensore angolo di sterzata; ESP; Unità di controllo tensione veicolo.	7,5
23	Illuminazione interna, vano e bagagliaio	7,5
24	Chiusura del portellone posteriore	10
25	Riscaldatori sedili	20
26	Ugelli riscaldati per tergicristallo anteriore; Tergicristalli.	15
27	Non assegnato	–
28	Motore a benzina: valvola AKF, valvola di controllo/	10
29	Iniezione – motore 1,2 l	10
30	Pompa carburante – motore a benzina	15
31	Sonda lambda	10
32	Motore diesel: interruttore luci di stop e pedale della frizione, cruise control, relè pompa carburante e relè sistema candelette.	5
33	Controllore motore – motore diesel	30
34	Controllore motore 1,4 l; 1,6 l	30
	Pompa carburante – motore diesel	15
35	Illuminazione del set di indicatori e interruttore	5
36	Luci anabbaglianti	15/5 a)
37	Luce posteriore antinebbia	7,5
38	Luci antinebbia	10
39	Ventilatore	30
40	Tergicristallo posteriore	10
41	Non assegnato	–
42	Riscaldamento del lunotto posteriore	25
43	Clacson	20
44	Tergicristallo anteriore	20
45	Unità di controllo centrale per il sistema di comfort	15
46	Non assegnato	–
47	Accendisigari; Presa nel bagagliaio.	15
48	ABS	15
49	Indicatori di direzione	15
50	Preparazione per installazione radio, telefonica, modulo multifunzionale.	10
51	Finestra elettricamente controllata (anteriore e posteriore) – lato sinistro.	25
52	Finestra elettricamente controllata (anteriore e posteriore) – lato destro.	25
53	Tetto elettrico scorrevole e ribaltabile	25
54	Sistema di allarme antifurto	15
55	Non assegnato	–
56	Sistema di pulizia dei fari	25
57	Luce anabbagliante sinistra, regolazione della portata dei fari	15
58	Luci anabbaglianti lato destro	15
a) Se il motore è già spento, un elemento elettrico collegato può scaricare la batteria.

Scatola dei fusibili nel vano motore (cambio manuale)

Nr	Descrizione	Amp [A]
1	Alternatore	175
2	Non assegnato	–
3	Interno	80
4	Riscaldamento elettrico supplementare	60
5	Interno	40
6	Candelette; Ventilatore liquido di raffreddamento.	50
7	Servosterzo elettroidraulico	50
8	ABS o TCS o ESP	25
9	Ventilatore radiatore	30
10	Ventilatore radiatore	5
11	ABS o TCS o ESP	40
12	Unità di controllo centrale	5
13	Cambio automatico	5
	Riscaldamento elettrico supplementare	30

Scatola dei fusibili nel vano motore (cambio automatico)

Nr	Descrizione	Amp [A]
1	Dynamo	175
2	Interno	80
3	Riscaldamento elettrico supplementare	60
4	ABS o TCS o ESP	40
5	Servosterzo elettroidraulico	50
6	Candelette	50
7	ABS o TCS o ESP	25
8	Ventilatore radiatore	30
9	Sistema di climatizzazione	5
10	Ventilatore radiatore	40
11	Unità di controllo centrale	5
12	Cambio automatico	5
	Riscaldamento elettrico supplementare	30

Skoda Roomster (2010-2011) – schema del quadro fusibili

Anno di produzione: 2010, 2011.

Fusibile accendisigari (presa di alimentazione) nella Skoda Roomster (2010-2011) è il fusibile 47 nel quadro fusibili sul cruscotto.

Quadro fusibili sul cruscotto

Nr	Descrizione	Amp [A]
1	Non assegnato	–
2	Start/Stop	5
3	Set di indicatori; Regolazione della portata dei fari.	10
4	Unità di controllo ABS	5
5	Motore a benzina: cruise control.	5
6	Luce di retromarcia (cambio manuale)	10
7	Accensione	15
	Centralina motore; Cambio automatico.	7,5
8	Interruttore del pedale del freno; Ventilatore del liquido di raffreddamento.	5
9	Controllo del riscaldamento; Centralina dell’aria condizionata; Assistenza al parcheggio; Centralina per l’illuminazione in curva; Ventilatore di raffreddamento.	5
10	Non assegnato	–
11	Regolazione dello specchio	5
12	Unità di controllo per il rilevamento del rimorchio	5
13	Centralina cambio automatico	5
14	Motore per i fari alogeni con funzione di illuminazione in curva.	10
15	Navigazione PDA	5
16	Servosterzo elettroidraulico	5
17	Radio	10
	Fari diurni	7,5
18	Riscaldatore dello specchietto	5
19	Contatto S.	5
20	Unità di controllo del motore	5
	Unità di controllo del motore	7,5
	Relè della pompa del carburante	15
	Unità di controllo della pompa del carburante	15
21	Lucciola di retromarcia; Fari fendinebbia con funzione “CORNER”.	10
22	Controllo del riscaldamento; Centralina dell’aria condizionata; Assistenza al parcheggio; Telefono cellulare; Set di indicatori; Sensore dell’angolo di sterzata; ESP; Centralina di tensione del veicolo; Volante multifunzionale.	7,5
23	Illuminazione interna, vano portaoggetti e bagagliaio; Fari laterali.	15
24	Unità centrale di controllo del veicolo	5
25	Riscaldatori dei sedili	20
26	Spazzola del lunotto posteriore	10
27	Non assegnato	–
28	Motore a benzina: valvola AKF; valvola di controllo.	10
29	Iniezione, pompa dell’acqua	10
30	Pompa del carburante	15
	Accensione	20
	Tempomat; Funzionamento del relè PTC.	5
31	Sonda lambda	10
32	Pompa ad alta pressione; Valvola di pressione.	15
33	Unità di controllo del motore	30/15
34	Unità di controllo del motore	15
	Pompa a vuoto	20
35	Alimentazione della chiave di accensione	5
36	Fari abbaglianti	15
37	Luce posteriore fendinebbia	7,5
38	Fari fendinebbia	10
39	Ventilatore	30
40	Ugelli riscaldati per lavavetri anteriori; Spazzole.	15
41	Non assegnato	–
42	Riscaldamento del lunotto posteriore	25
43	Clacson	20
44	Spazzola del parabrezza	20
45	Unità centrale di controllo per il sistema di comfort	25/10
46	Sistema di allarme antifurto	15
47	Accendisigari, presa nel bagagliaio a)	15
48	ABS	15
49	Indicatori di direzione; Luci di stop.	15
50	Radio	10
51	Finestrino elettrico (anteriore e posteriore) – lato sinistro.	25
52	Finestrino elettrico (anteriore e posteriore) – lato destro.	25
53	Luce di sosta – lato sinistro	5
	Tetto elettrico scorrevole e ribaltabile	25
54	Sistema di allarme antifurto	15/5
55	Centralina cambio automatico DSG	30
56	Sistema di pulizia dei fari	25
	Luce di sosta – lato destro	5
57	Faro sinistro anabbagliante, regolazione della portata dei fari	15
58	Fari anabbaglianti lato destro	15
a) Se il motore è già spento, un elemento elettrico collegato può scaricare la batteria.

Quadro fusibili nel vano motore (cambio manuale, cambio automatico DSG)

Nr	Descrizione	Amp [A]
1	Alternatore	175
2	Non assegnato	–
3	Interno	80
4	Riscaldamento elettrico aggiuntivo	60
5	Interno	40
6	Candelette; Ventilatore del liquido di raffreddamento.	50
7	Servosterzo elettroidraulico	50
8	ABS o TCS o ESP	25
9	Ventilatore del radiatore	30
10	Ventilatore del radiatore	5
11	ABS o TCS o ESP	40
12	Unità centrale di controllo	5
13	Cambio automatico	5
	Riscaldamento elettrico aggiuntivo	40

Quadro fusibili nel vano motore (cambio automatico)

Nr	Descrizione	Amp [A]
1	Dynamo	175
2	Interno	80
3	Riscaldamento elettrico aggiuntivo	60
4	ESP	40
5	Servosterzo elettroidraulico	50
6	Candelette	50
7	ESP	25
8	Ventilatore del radiatore	30
9	Sistema di aria condizionata	5
10	ABS	40
11	Unità centrale di controllo	5
12	Cambio automatico	5
	Riscaldamento elettrico aggiuntivo	40

Skoda Roomster (2012) – schema della scatola dei fusibili

Anno di produzione: 2012.

Fusibile accendisigari (presa di alimentazione) nella Skoda Roomster (2013) è il fusibile 47 nella scatola dei fusibili sul cruscotto.

Scatola dei fusibili nel cruscotto

Nr	Descrizione
1	Contatto S.
2	Start/Stop
3	Set di indicatori; Regolazione della portata dei fari.
4	Unità di controllo ABS
5	Motore a benzina: sistema di regolazione della velocità
6	Luce di retromarcia (cambio manuale)
7	Accensione
	Controllore del motore; Cambio automatico.
8	Interruttore del pedale del freno; Ventilatore del liquido di raffreddamento.
9	Controllo del riscaldamento; Controllore dell’aria condizionata; assistenza al parcheggio; Controllore dell’illuminazione in curva; Ventilatore di raffreddamento.
10	Aria condizionata
11	Regolazione dello specchio
12	Unità di controllo per il rilevamento del rimorchio
13	Controllore del cambio automatico
14	Motore per i fari alogeni con funzione di illuminazione in curva.
15	Sistema di radionavigazione PDA
16	Servosterzo elettroidraulico
17	START – STOP – radio
	Lucie diurne
18	Riscaldatore dello specchietto
19	Contatto S.
20	Sistema di allarme antifurto
21	Lucciola di retromarcia; Fari fendinebbia con funzione “CORNER”.
22	Controllo del riscaldamento; Controllore dell’aria condizionata; Assistenza al parcheggio; Telefono cellulare; Set di indicatori; Sensore dell’angolo di sterzata; ESP; Controllore della tensione del veicolo; Volante multifunzionale.
23	Illuminazione interna, cassetto e bagagliaio; Luci laterali.
24	Unità centrale di controllo del veicolo
25	Riscaldatori dei sedili
26	Spazzola del lunotto posteriore
27	Installazione telefonica preliminare
28	Motore a benzina: valvola AKF, valvola di controllo.
29	Iniezione; Pompa dell’acqua.
30	Pompa del carburante
	Accensione
	Tempomat; Funzionamento del relè PTC.
31	Sonda lambda
32	Pompa ad alta pressione; Valvola di pressione.
33	Unità di controllo del motore
34	Unità di controllo del motore
	Pompa a vuoto
35	Alimentazione della chiave di accensione
36	Fari abbaglianti
37	Faro fendinebbia posteriore
38	Fari fendinebbia
39	Ventilatore
40	Ugelli riscaldati per lavavetri anteriori; Spazzole.
41	Non assegnato
42	Riscaldamento del lunotto posteriore
43	Clacson
44	Spazzola del parabrezza
45	Unità centrale di controllo per il sistema di comfort
46	Unità di controllo del motore
	Unità di controllo del motore
	Relè della pompa del carburante
47	Accendisigari; Presa nel bagagliaio.
48	ABS, START-STOP – convertitore DC/DC ESP
49	Indicatori di direzione; Luci di frenata.
50	START-STOP – Infotainment con convertitore DC/DC
	Radio
51	Finestrino elettrico (anteriore e posteriore) – lato sinistro.
52	Finestrino elettrico (anteriore e posteriore) – lato destro.
53	Lucciola di parcheggio – lato sinistro
	Tetto elettrico scorrevole
54	START-STOP – set di indicatori
	Sistema di allarme antifurto
55	Controllore del cambio automatico DSG
56	Sistema di pulizia dei fari
	Lucciola di parcheggio – lato destro
57	Faro anabbagliante sinistro; Regolazione della portata dei fari.
58	Fari anabbaglianti sul lato destro
a) Se il motore è già spento, un elemento elettrico collegato può scaricare la batteria.

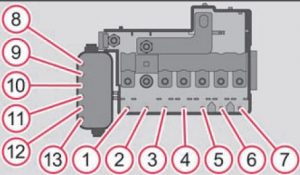

Scatola dei fusibili nel vano motore (cambio manuale, cambio automatico DSG)

Nr	Descrizione
1	Alternatore
2	Non assegnato
3	Interno
4	Riscaldamento elettrico supplementare
5	Interno
6	Candele; Ventilatore del liquido di raffreddamento.
7	Servosterzo elettroidraulico
8	ABS o TCS o ESP
9	Ventilatore del radiatore
10	Cambio automatico
11	ABS o TCS o ESP
12	Unità centrale di controllo
13	Riscaldamento elettrico supplementare

Scatola dei fusibili nel vano motore (cambio automatico)

Nr	Descrizione
1	Generatore
2	Interno
3	Riscaldamento elettrico supplementare
4	ESP
5	Servosterzo elettroidraulico
6	Candele
7	ESP
8	Ventilatore del radiatore
9	Sistema di aria condizionata
10	ABS
11	Unità centrale di controllo
12	Cambio automatico
	Riscaldamento elettrico supplementare

Skoda Roomster (2013) – schema della scatola dei fusibili

Anno di produzione: 2013.

Fusibile accendisigari (presa di alimentazione) nella Skoda Roomster (2013) è il fusibile 47 nella scatola dei fusibili sul cruscotto.

Scatola dei fusibili nel cruscotto

Nr	Descrizione
1	Contatto S.
2	START-STOP; Climatizzazione.
3	Set di indicatori; Regolazione della portata dei fari.
4	Unità di controllo ABS; Pulsante START STOP.
5	Motore a benzina: sistema di regolazione della velocità
6	Luce di retromarcia (cambio manuale)
7	Accensione; Controllore motore; Cambio automatico.
8	Interruttore del pedale del freno; Interruttore del pedale della frizione.
9	Controllo del riscaldamento; Controllore della climatizzazione; Assistenza al parcheggio; Controllore dell’illuminazione delle curve; Ventilatore del radiatore; Ugelli dei tergicristalli.
10	Sistema dei tergicristalli e degli spruzzatori del parabrezza
11	Regolazione dello specchio
12	Unità di controllo per il rilevamento del rimorchio
13	Controllore del cambio automatico
14	Motore per i fari alogeni con funzione di illuminazione delle curve.
15	Sistema di navigazione PDA
16	Servosterzo elettroidraulico
17	START-STOP (radio); Luce diurna.
18	Riscaldatore dello specchietto
19	Contatto S.
20	Allarme
21	Luce di retromarcia; Fari antinebbia con funzione CORNER.
22	Elementi di controllo del riscaldamento; Unità di controllo della climatizzazione; Assistenza al parcheggio; Telefono cellulare; Set di indicatori; Sensore dell’angolo di sterzata; ESC; Unità di controllo della tensione del veicolo; Volante multifunzionale.
23	Illuminazione interna, vano portaoggetti e bagagliaio; Luci laterali.
24	Unità centrale di controllo
25	Riscaldatori dei sedili
26	Tergicristallo del lunotto posteriore
27	Installazione telefonica preliminare
28	Motore a benzina: valvola AKF, flap di controllo.
29	Iniezione; Pompa del liquido di raffreddamento.
30	Pompa del carburante; Accensione; Cruise control; Funzionamento del relè PTC.
31	Sonda lambda
32	Pompa del carburante ad alta pressione; Valvola di pressione.
33	Unità di controllo del motore
34	Controllore del motore; Pompa del vuoto.
35	Alimentazione della chiave di accensione
36	Fascicolo principale
37	Luce posteriore antinebbia; Convertitore DC/DC START-STOP.
38	Fari antinebbia
39	Ventilatore per il riscaldamento
40	Non assegnato
41	Non assegnato
42	Riscaldamento del lunotto posteriore
43	Clacson
44	Tergicristalli
45	Unità centrale di controllo per il sistema di comfort
46	Controllore del motore; Pompa del carburante.
47	Accendisigari; Presa nel bagagliaio.
48	ABS; convertitore START-STOP (DC/DC) ESP.
49	Indicatori di direzione; Luci di frenata.
50	Infotainment con convertitore START-STOP (DC/DC); Radio.
51	Finestrino elettrico (anteriore e posteriore) – lato sinistro.
52	Finestrino elettrico (anteriore e posteriore) – lato destro.
53	Luce di sosta = lato sinistro; Tetto elettrico scorrevole e ribaltabile.
54	START-STOP (set di indicatori); Allarme.
55	Controllore del cambio automatico
56	Spruzzatori dei fari; Luci di sosta – lato destro.
57	Faro anabbagliante sinistro; Regolazione della portata dei fari.
58	Fari anabbaglianti sul lato destro

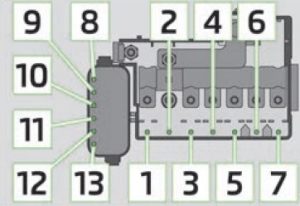

Scatola dei fusibili nel vano motore

Nr	Descrizione
1	Generatore
2	Non assegnato
3	Interno
4	Riscaldamento elettrico aggiuntivo
5	Interno
6	Candele; Ventilatore del liquido di raffreddamento.
7	Servosterzo elettroidraulico
8	ABS o TCS o ESP
9	Ventilatore del radiatore
10	Cambio automatico
11	ABS o TCS o ESP
12	Unità centrale di controllo
13	Riscaldamento elettrico aggiuntivo

Skoda Roomster (2014) – schema del fusibile

Anno di produzione: 2014.

Fusibile accendisigari (presa di alimentazione) nella Skoda Roomster (2014) è il fusibile 47 nel quadro fusibili nel vano motore.

Quadro fusibili nel cruscotto

Nr	Descrizione
1	Contatto S.
2	START-STOP; Climatizzazione.
3	Set di indicatori; Regolazione della portata dei fari.
4	Unità di controllo ABS; Pulsante START STOP.
5	Motore a benzina: sistema di regolazione della velocità
6	Faro di retromarcia (cambio manuale)
7	Accensione; Controllore del motore; Cambio automatico.
8	Interruttore del pedale del freno; Interruttore del pedale della frizione.
9	Controllo del riscaldamento; Controllore della climatizzazione; Assistenza al parcheggio; Controllore dell’illuminazione delle curve; Ventilatore del radiatore; Ugelli dei tergicristalli.
10	Sistema di tergicristalli e lavavetri del parabrezza
11	Regolazione dello specchio
12	Unità di controllo per il rilevamento del rimorchio
13	Controllore della trasmissione automatica
14	Motore per i fari alogeni con funzione di illuminazione delle curve.
15	Sistema di navigazione PDA
16	Servosterzo elettroidraulico
17	Alimentatore dell’interruttore della luce
18	Riscaldatore dello specchietto
19	Contatto S.
20	Allarme
21	Faro di retromarcia; fari antinebbia con funzione CORNER.
22	Elementi di controllo del riscaldamento; Unità di controllo della climatizzazione; Assistenza al parcheggio; Telefono cellulare; Set di indicatori; Sensore dell’angolo di sterzata; ESC; Unità di controllo della tensione del veicolo; Volante multifunzionale.
23	Illuminazione interna, cassetto e bagagliaio; Fari laterali.
24	Unità di controllo centrale
25	Riscaldatori dei sedili
26	Spazzola del lunotto posteriore
27	Installazione telefonica preliminare
28	Motore a benzina: valvola AKF, valvola di controllo.
29	Iniezione, pompa del liquido di raffreddamento
30	Pompa del carburante; Accensione; Cruise control; Funzionamento del relè PTC.
31	Sonoda lambda
32	Pompa del carburante ad alta pressione; Valvola di pressione.
33	Unità di controllo del motore
34	Controllore del motore, pompa del vuoto
35	Fari diurni; Radio per veicoli con funzione START-STOP.
36	Fascio principale
37	Faro antinebbia posteriore; Convertitore DC/DC START-STOP
38	Fari antinebbia
39	Ventilatore dell’aria per il riscaldamento
40	Non assegnato
41	Non assegnato
42	Riscaldamento del lunotto posteriore
43	Clacson
44	Spazzole tergicristallo
45	Unità di controllo centrale per il sistema di comfort
46	Controllore del motore, pompa del carburante
47	Accendisigari, presa nel bagagliaio
48	ABSl Convertitore START-STOP (DC/DC); ESP.
49	Indicatori di direzione, luci di frenata
50	Infotainment con convertitore START-STOP (DC/DC); Radio.
51	Finestra elettrica (anteriore e posteriore) – lato sinistro.
52	Finestra elettrica (anteriore e posteriore) – lato destro.
53	Luce di sosta = lato sinistro; Tetto elettrico scorrevole e ribaltabile.
54	START-STOP (set di indicatori); Allarme.
55	Controllore della trasmissione automatica
56	Lavavetri dei fari; Luci di sosta – lato destro.
57	Faro anabbagliante sinistro; Regolazione della portata dei fari.
58	Fari anabbaglianti lato destro

Quadro fusibili nel vano motore

Nr	Descrizione
1	Alternatore
2	Non assegnato
3	Interno
4	Riscaldamento elettrico aggiuntivo
5	Interno
6	Candele; Ventilatore del liquido di raffreddamento.
7	Servosterzo elettroidraulico
8	ABS o TCS o ESP
9	Ventilatore del radiatore
10	Trasmissione automatica
11	ABS o TCS o ESP
12	Unità di controllo centrale
13	Riscaldamento elettrico aggiuntivo

Skoda Roomster (2015) – schema della scatola dei fusibili

Anno di produzione: 2015.

Fusibile accendisigari (presa di alimentazione) nella Skoda Roomster (2015) è il fusibile 47 nella scatola dei fusibili sul cruscotto.

Scatola dei fusibili nel cruscotto

Nr	Descrizione
1	Contatto S.
2	START-STOP; Climatizzazione.
3	Strumento di indicatori; Regolazione dell’angolo dei fari.
4	Unità di controllo ABS; Pulsante START STOP.
5	Motore a benzina: sistema di regolazione della velocità.
6	Luce di retromarcia (cambio manuale).
7	Accensione; Controllore del motore; Cambio automatico.
8	Interruttore del pedale del freno; Interruttore del pedale della frizione.
9	Controllo del riscaldamento; Controllore della climatizzazione; Assistenza al parcheggio; Controllore dell’illuminazione in curva; Ventilatore del radiatore; Ugelli lavavetri.
10	Sistema dei tergicristalli e lavacristalli del parabrezza
11	Regolazione dello specchio
12	Unità di controllo per il rilevamento del rimorchio
13	Controllore del cambio automatico
14	Motore per i fari alogeni con funzione di illuminazione in curva.
15	Sistema di navigazione PDA
16	Servosterzo elettroidraulico
17	Alimentatore dell’interruttore della luce
18	Riscaldatore dello specchietto
19	Contatto S.
20	Allarme
21	Lucciola di retromarcia; Fari fendinebbia con funzione CORNER.
22	Elementi di controllo del riscaldamento; Unità di controllo della climatizzazione; Assistenza al parcheggio; Telefono cellulare; Strumento di indicatori; Sensore dell’angolo di sterzata; ESC; Unità di controllo della tensione del veicolo; Volante multifunzionale.
23	Illuminazione interna; Cassetto e bagagliaio; Luci laterali.
24	Unità centrale di controllo
25	Riscaldatori dei sedili
26	Tergicristallo del lunotto posteriore
27	Installazione telefonica preliminare
28	Motore a benzina: valvola AKF, valvola di controllo.
29	Iniezione; Pompa del liquido di raffreddamento.
30	Pompa del carburante; Accensione; Cruise control; Funzionamento del relè PTC.
31	Sonoda lambda
32	Pompa del carburante ad alta pressione; Valvola di pressione.
33	Unità di controllo del motore
34	Controllore del motore; Pompa del vuoto.
35	Lucidi diurni/radio per veicoli con funzione START-STOP
36	Fascio principale
37	Luce di nebbia posteriore; Convertitore DC/DC START-STOP.
38	Fari fendinebbia
39	Ventilatore dell’aria per il riscaldamento
40	Non assegnato
41	Non assegnato
42	Riscaldamento del lunotto posteriore
43	Clacson
44	Tergicristalli
45	Unità centrale di controllo per il sistema di comfort
46	Controllore del motore, pompa del carburante
47	Accendisigari, presa nel bagagliaio
48	ABS; Convertitore START-STOP (DC/DC); ESP.
49	Indicatori di direzione, luci di frenata
50	Infotainment con convertitore START-STOP (DC/DC); Radio.
51	Finestra elettrica (anteriore e posteriore) – lato sinistro.
52	Finestra elettrica (anteriore e posteriore) – lato destro.
53	Luce di sosta = lato sinistro; Tetto elettrico scorrevole e ribaltabile.
54	START-STOP (strumento di indicatori); Allarme,
55	Controllore del cambio automatico
56	Spruzzatori dei fari; Luce di sosta – lato destro.
57	Faro anabbagliante sinistro; Regolazione dell’angolo dei fari.
58	Fari anabbaglianti sul lato destro

Scatola dei fusibili nel vano motore

Nr	Descrizione
1	Generatore
2	Non assegnato
3	Interno
4	Riscaldamento elettrico supplementare
5	Interno
6	Candela di accensione; Ventilatore del liquido di raffreddamento.
7	Servosterzo elettroidraulico
8	ABS o TCS o ESP
9	Ventilatore del radiatore
10	Cambio automatico
11	ABS o TCS o ESP
12	Unità centrale di controllo
13	Riscaldamento elettrico supplementare
