Volvo C70 (1998-2013) – scatola dei fusibili
Volvo C70 (1998-1999) – schema della scatola dei fusibili
Anno di produzione: 1998, 1999.
Fusibile accendisigari (presa di alimentazione) nel Volvo C70 (1998-1999) è il fusibile 11C/30 nella scatola dei fusibili del vano motore.

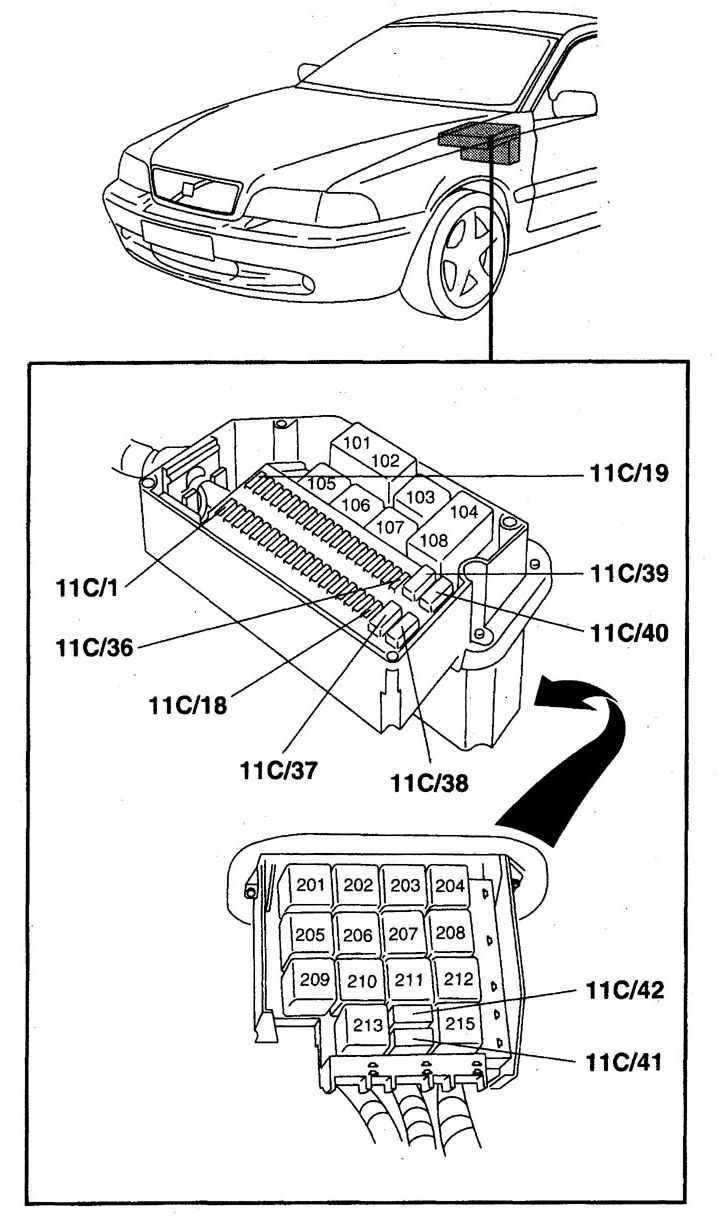

Unità elettrica centrale
Volvo C70 – schema della scatola dei fusibili – unità elettrica centrale
| Nr | Descrizione | Amperaggi [A] |
| 11C / 1 | – | – |
| 11C / 2 | Chiusura centralizzata,
allarme antifurto del modulo di controllo, Interruttore modalità AW 50-42, modulo di controllo RTI |
10 |
| 11C / 3 | Modulo di controllo ABS | 10 |
| 11C / 4 | Immobilizzatore | 10 |
| 11C / 5 | Climatizzazione,
Connettore di interfaccia dati (DLC) |
15 |
| 11C / 6 | Modulo di controllo chiusura centralizzata,
allarme antifurto, sirena dell’allarme, sensore di movimento (S70/V70) |
20 |
| 11C / 7 | Radio,
Amplificatore |
15 |
| 11C / 8 | Immobilizzatore,
pannello strumenti collegato, interruttore luci |
15 |
| 11C / 9 | Sedile posteriore riscaldato (S70/V70),
Amplificatore (C70) |
20 |
| 11C / 10 | Chiave di accensione | 15 |
| 11C / 11 | Lampada stop (freno) | 10 |
| 11C / 12 | Riscaldatore del liquido di raffreddamento motore (Diesel),
Amplificatore (C70) |
20 |
| 11C / 13 | Indicatori di direzione,
Luce lampeggiante delle emergenze, Lampada lampeggiante del riflettore, Chiusura centralizzata del modulo di controllo, allarme antifurto, Chiusura centralizzata a distanza, allarme antifurto, Sensore di rottura vetro |
15 |
| 11C / 14 | Vetro posteriore riscaldato,
Specchietti laterali riscaldati |
30 |
| 11C / 15 | Illuminazione di cortesia,
Illuminazione del vano portaoggetti, illuminazione aggiuntiva dello spazio per le gambe, lampade di avviso porte aperte, illuminazione del vano di carico, promemoria per la cintura di sicurezza, modulo di controllo RTI, lettore CD RTI, display RTI |
10 |
| 11C / 16 | Antenna di alimentazione,
lettore CD, Presa di uscita rimorchio (S70/V70), Accessori, Gancio di traino (C70) |
30 |
| 11C / 17 | Fari anteriori fendinebbia | 20 |
| 11C / 18 | Avviso chiave,
Chiusura centralizzata, allarme antifurto del modulo di controllo |
10 |
| 11C / 19 | Faro anabbagliante sinistro,
Accessorio |
15 |
| 11C / 20 | Faro anabbagliante destro,
Lampada di avviso fari anabbaglianti |
15 |
| 11C / 21 | Faro abbagliante sinistro | 15 |
| 11C / 22 | Faro abbagliante destro | 15 |
| 11C / 23 | Luci di parcheggio,
lampada posteriore, Illuminazione della targa |
10 |
| 11C / 24 | Luci di parcheggio,
lampada posteriore, sensore di avviso guasto lampadina |
10 |
| 11C / 25 | Luce posteriore fendinebbia,
lampada di controllo luci posteriori fendinebbia |
10 |
| 11C / 26 | Interruttore luci | 15 |
| 11C / 27 | Lampada di retromarcia (retromarcia),
indicatore di direzione |
15 |
| 11C / 28 | Sedili riscaldati,
Sedile posteriore riscaldato (S70 / V70) |
25 |
| 11C / 29 | Fascia 15 (15/4): specchietti laterali riscaldati, promemoria per la cintura di sicurezza, cruise control, sensore di avviso guasto lampadina, blocco cambio, sensore temperatura gas di scarico, riscaldatore del liquido di raffreddamento motore (Diesel), gancio di traino (C70) |
10 |
| 11C / 30 | Accendisigari/presa anteriore 12V,
modulo di controllo RTI, lettore CD RTI, display RTI |
15 |
| 11C / 31 | Controllo clima | 25 |
| 11C / 32 | Radio / amplificatore | 10 |
| 11C / 33 | Fascia X (15/8): Regolazione larghezza fascio, lavavetri / tergicristallo lunotto |
15 |
| 11C / 34 | Clacson,
Lavavetri/tergicristallo anteriore, Lavavetri/tergicristallo riflettore, Clacson |
25 |
| 11C / 35 | Illuminazione indicatori e pannello di controllo,
illuminazione posacenere, tetto elettrico, specchietto retrovisore (C70) |
10 |
| 11C / 36 | Accendisigari / presa 12 V posteriore,
sedili elettrici |
15 |
| Numero | Descrizione |
| 11C / 37 | Finestrini elettrici,
tetto elettrico, specchietti laterali elettrici (non CONV), specchietti laterali elettrici retrattili (non CONV), deumidificazione posteriore e specchietti laterali elettrici riscaldati (non CONV) |
| 11C / 38 | Finestrini elettrici (C70) |
| 11C / 39 | Sedili elettrici (LH) |
| 11C / 40 | Sedili elettrici (AH) |
| 11C / 41 | Attuatore – tetto morbido (CONV) |
| 11C / 42 | Tetto morbido (CONV) |
Relè
| Posizione | Descrizione |
| 15 | Ventilatore elettrico di raffreddamento |
| 16 | – |
| 17 | Avviamento |
| 18 | Climatizzazione |

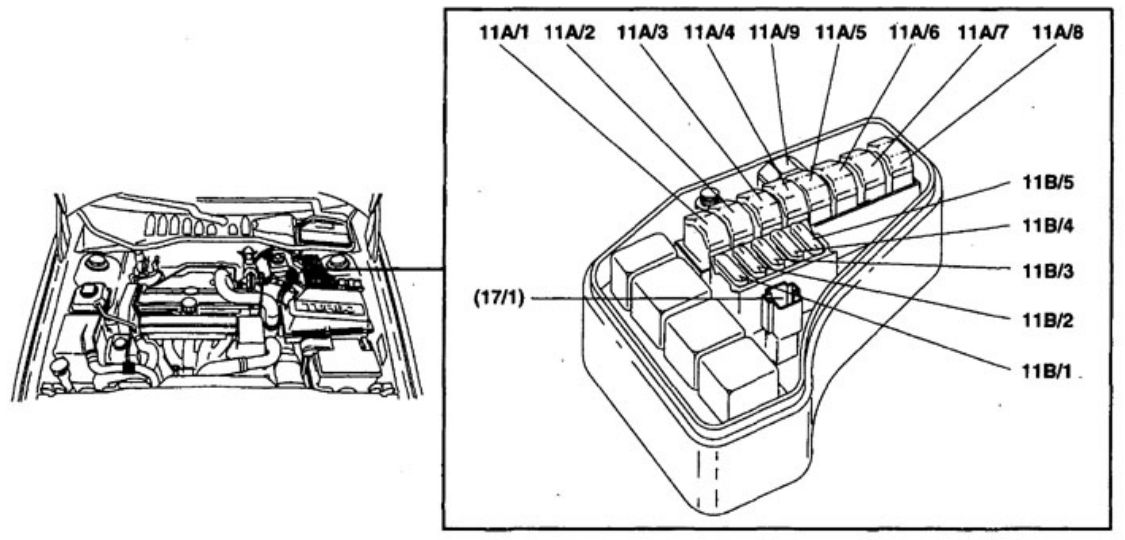

Scatola dei fusibili / relè del vano motore
| Numero | Descrizione | [A] |
| 11A / 1 | Ventilatore di raffreddamento motore (FC) | 60 |
| 11A / 2 | Fusibili 11 C / 26 · 29
attraverso relè di sovraccarico 151_t Fusibili 11 C / 33-37 attraverso relè di sovraccarico X |
50 |
| 11A / 3 | Avviamento, pompa di iniezione
aria secondaria (PAIR), riscaldatore olio diesel spina liquido di raffreddamento |
50 |
| 11A / 4 | Modulo di controllo ABS | 50 |
| 11A / 5 | Relè principale del riflettore
con sensore di guasto lampadina di avviso |
50 |
| 11A / 6 | Fusibili 11 C / 5-10 | 60 |
| 11A / 7 | Fusibili 11 C / 11-17 e
fusibili 11C / 39-40 |
50 |
| 11A / 8 | Fusibile 11 B / 1,
fusibili 11B / 2-5 tramite sistema di iniezione carburante relè principale |
60 |
| 11A / 9 | Candelette 1-5 tramite
relè candelette (motori Diesel) |
80 |
| 11B / 1 | Chiave di accensione, modulo di controllo motore (ECM),
modulo di controllo AW 50-42, relè principale del sistema di iniezione carburante (Motronic 4.3 / 4.4) |
10 |
| 11B / 2 | Modulo di controllo motore (ECM),
iniettori, valvola di controllo aria al minimo (IAC), sensore di flusso d’aria massivo (MAF), pompa di iniezione carburante (gasolio), valvola di distribuzione iniezione (gasolio) |
10 |
| 11B / 3 | Pumpa carburante (FP),
modulo di scarico accensione (IDM) e bobina di accensione, relè candelette (Diesel), Liquido di raffreddamento candelette (Diesel), Valvola di controllo turbocompressore (TC) (Diesel), Convertitore EGR (Diesel), Riscaldamento aria pre-iniezione tramite resistore PTC (Diesel) |
20 (15 Diesel) |
| 11B / 4 | Modulo di controllo AW 50-42 | 10 |
| 11B / 5 | Relè climatizzazione (A/C),
sensore di ossigeno riscaldato (H02S) anteriore, sensore di ossigeno riscaldato posteriore, valvola di sfiato del serbatoio (CP), sistema di iniezione aria secondaria valvola elettromagnetica (PAIR), valvola di chiusura assorbitore vapori carburante EVAP, aria secondaria pulsante relè pompa sistema di iniezione (PAIR), valvola di controllo turbocompressore (TC), resistore PTC riscaldamento aria |
10 |
Volvo C70 (2001) – schema della scatola dei fusibili
Anno di produzione: 2001.
Fusibile accendisigari (presa di alimentazione) in Volvo XC90 (2003) è il fusibile 30 nella scatola dei fusibili (aggiuntiva).
Relè / scatola principale dei fusibili
La scatola dei fusibili si trova nel vano motore.
Relè
| Posizione | Descrizione |
| 15 | Ventilatore elettrico di raffreddamento |
| 16 | – |
| 17 | Motorino di avviamento |
| 18 | Climatizzazione |
Fusibili nel relè / scatola principale dei fusibili (fusibili principali del sistema)
| Posizione | Descrizione | Amperaggi [A] |
| 1 | Ventilatore elettrico di raffreddamento | 60 |
| 2 | Fusibili nella scatola dei fusibili aggiuntiva | 50 |
| 3 | Motorino di avviamento | 50 |
| 4 | ABS, STC | 50 |
| 5 | Fari | 50 |
| 6 | Fusibili nella scatola dei fusibili aggiuntiva | 60 |
| 7 | Fusibili nella scatola dei fusibili aggiuntiva | 50 |
| 8 | Moduli di controllo – motore / cambio automatico | 60 |
| 9 | – | – |
| 10 | Chiave di accensione, Moduli di controllo – motore / cambio automatico | 10 |
| 11 | Relè climatizzazione, sistema carburante | 15 |
| 12 | Pompa carburante, iniettori carburante, modulo di controllo motore | 15 |
| 13 | Sistema di accensione | 15 |
| 14 | Sistema di emissione | 20 |
Fusibili (scatola dei fusibili aggiuntiva)
| Posizione | Descrizione | Amperaggi [A] |
| 1 | Elettrovalvola interruttore apertura bagagliaio | 10 |
| 2 | Faro posteriore antinebbia, connettori rimorchio | 10 |
| 3 | Chiusura centralizzata | 10 |
| 4 | Immobilizzatore, ABS, blocco cambio | 10 |
| 5 | Sistemi di climatizzazione, diagnostica di bordo OBDII | 15 |
| 6 | Chiusura centralizzata | 20 |
| 7 | Sistema audio | 15 |
| 8 | Immobilizzatore, computer di bordo, interruttore luci | 15 |
| 9 | Amplificatore – sistema audio | 30 |
| 10 | Chiusura centralizzata a distanza | 10 |
| 11 | Luci di stop | 10 |
| 12 | Sistema audio | 30 |
| 13 | Luci di emergenza, luci anteriori, chiusura centralizzata a distanza | 15 |
| 14 | Vetro posteriore riscaldato e specchietti laterali | 40 |
| 15 | Luci aggiuntive, luci di avviso porte aperte, illuminazione bagagliaio, promemoria cintura di sicurezza, illuminazione vano guanti, illuminazione specchietto nel bagno passeggero | 10 |
| 16 | Antena alimentata, connettore elettrico per rimorchio, accessori | 30 |
| 17 | Fari anteriori antinebbia | 20 |
| 18 | Promemoria chiave, relè fari | 10 |
| 19 | Faro anabbagliante sinistro, accessori | 15 |
| 20 | Faro anabbagliante destro, spia fari anabbaglianti | 15 |
| 21 | Faro abbagliante sinistro | 15 |
| 22 | Faro abbagliante destro | 15 |
| 23 | Fari di posizione anteriori / posteriori sinistri, luce posteriore sinistra, illuminazione targa, connettori rimorchio | 10 |
| 24 | Fari di posizione anteriori / posteriori destri, luce posteriore destra, connettori rimorchio | 10 |
| 25 | – | – |
| 26 | Interruttore fari | 15 |
| 27 | Luci di retromarcia, indicatori di direzione | 15 |
| 28 | Sedili anteriori riscaldati (alcuni modelli) | 25 |
| 29 | Vetro posteriore riscaldato, blocco cambio, promemoria cintura di sicurezza, cruise control, specchietti laterali riscaldati, sensore di guasto lampadina, accessori | 10 |
| 30 | Presente ulteriore presa 12 V. | 15 |
| 31 | Sistemi di climatizzazione con ventilatore nel vano passeggeri | 25 |
| 32 | Sistema audio, ECC, tetto apribile, illuminazione strumenti | 10 |
| 33 | – | – |
| 34 | Spazzole / lavavetri parabrezza, clacson | 25 |
| 35 | Accessori, tetto solare, illuminazione specchietto nel bagno del conducente, illuminazione aggiuntiva, funzione di oscuramento automatico dello specchietto | 10 |
| 36 | Promemoria cintura di sicurezza | 15 |
| 37 | Finestrini elettrici, tetto elettrico, specchietti elettrici | AUT / CB ** |
| 38 | – | – |
| 39 | Sedile elettrico (lato conducente) | AUT / CB ** |
| 40 | Sedile elettrico (lato passeggero) | AUT / CB ** |
| * Alcuni dei dispositivi / sistemi elencati possono essere disponibili solo in alcuni modelli. ** Questo è un interruttore automatico automatico situato nella scatola dei fusibili e di solito non richiede sostituzione. | ||
Volvo C70 (2002) – schema del box fusibili
Anno di produzione: 2002.
Fusibile accendisigari (presa di alimentazione) nel Volvo C70 (2002) è il fusibile 30 nel box fusibili (aggiuntivo).
Relè / box fusibili principale
Il box fusibili si trova nel vano motore.
Relè
| Posizione | Descrizione |
| 15 | Ventilatore elettrico di raffreddamento |
| 16 | – |
| 17 | Motorino di avviamento |
| 18 | Climatizzazione |
Fusibili nel relè / box fusibili principale (fusibili principali del sistema)
| Posizione | Descrizione | Amperaggi [A] |
| 1 | Ventilatore elettrico di raffreddamento | 60 |
| 2 | Fusibili nel box fusibili aggiuntivo | 50 |
| 3 | Motorino di avviamento | 50 |
| 4 | ABS | 50 |
| 5 | Fari | 50 |
| 6 | Fusibili nel box fusibili aggiuntivo | 60 |
| 7 | Fusibili nel box fusibili aggiuntivo | 50 |
| 8 | Moduli di controllo – motore / cambio automatico | 60 |
| 9 | Finestrini elettrici sinistro / destro ** | 60 |
| 10 | Chiave di accensione, Moduli di controllo – motore / cambio automatico | 10 |
| 11 | Relè climatizzazione, sistema carburante | 15 |
| 12 | Pompa carburante, iniettori carburante, modulo di controllo motore | 15 |
| 13 | Sistema di accensione | 15 |
| 14 | Sistema di emissione | 20 |
| * Alcuni dei dispositivi / sistemi elencati possono essere disponibili solo in alcuni modelli. ** Riguarda solo C70 Convertible. | ||
Fusibili (box fusibili aggiuntivo)
| Posizione | Funzionamento | Amperaggi [A] |
| 1 | Chiusura bagagliaio | 10 |
| 2 | Faro posteriore antinebbia / spia | 10 |
| 3 | Chiusura centralizzata | 10 |
| 4 | Immobilizzatore, ABS, blocco cambio | 10 |
| 5 | Sistemi di climatizzazione, diagnostica di bordo OBDII | 15 |
| 6 | Chiusura centralizzata | 20 |
| 7 | Sistema audio | 15 |
| 8 | Immobilizzatore, computer di bordo, interruttore luci | 15 |
| 9 | Amplificatore – sistema audio | 30 |
| 10 | Chiusura centralizzata telecomandata | 10 |
| 11 | Luci di stop | 10 |
| 12 | Amplificatore – sistema audio | 30 |
| 13 | Luci di emergenza, luci anteriori | 15 |
| 14 | Vetro posteriore riscaldato e specchietti laterali | 40 |
| 15 | Luci aggiuntive, spie di avviso porte aperte, bagagliaio, promemoria allacciamento cinture, illuminazione vano portaoggetti, finestrini elettrici | 10 |
| 16 | Antena alimentata, presa elettrica per rimorchio, accessori, cambi CD (opzione) | 30 |
| 17 | Fari anteriori antinebbia | 20 |
| 18 | Promemoria chiave | 10 |
| 19 | Faro anabbagliante sinistro, accessori | 15 |
| 20 | Faro anabbagliante destro, spia fari anabbaglianti | 15 |
| 21 | Faro abbagliante sinistro | 15 |
| 22 | Faro abbagliante destro | 15 |
| 23 | Luci di posizione, posteriori, illuminazione targa | 10 |
| 24 | Luci di posizione, posteriori | 10 |
| 25 | – | – |
| 26 | Interruttore fari | 15 |
| 27 | Luci di retromarcia, indicatori di direzione | 15 |
| 28 | Sedili anteriori riscaldati (alcuni modelli) | 25 |
| 29 | Vetro posteriore riscaldato / specchietti esterni, blocco cambio, promemoria allacciamento cinture, cruise control, sensore di avviso guasto lampadina, presa elettrica rimorchio, cabriolet elettricamente controllato | 10 |
| 30 | Presa aggiuntiva 12 V (anteriore) | 15 |
| 31 | Sistema di climatizzazione | 25 |
| 32 | Sistema audio, tetto ripiegabile, disattivazione antenna / copertura bagagliaio, illuminazione strumenti, sistema di climatizzazione | 10 |
| 33 | – | – |
| 34 | Spazzole / lavavetri parabrezza / proiettore, clacson | 25 |
| 35 | Illuminazione strumenti, accessori, campanello pieghevole superiore, finestrini / specchietti elettrici, specchietti auto-oscuranti (opzione) | 10 |
| 36 | Sedili elettrici, blocco cinture di sicurezza | 15 |
| 37 | Finestrini elettrici (lato passeggero) | AUT / CB ** |
| 38 | Finestrini elettrici (lato conducente) | AUT / CB ** |
| 39 | Sedile elettrico (lato conducente) | AUT / CB ** |
| 40 | Sedile elettrico (lato passeggero) | AUT / CB ** |
| 41 | Tetto ripiegabile elettricamente controllato | AUT / CB *** |
| 42 | Tetto ripiegabile elettricamente controllato | AUT / CB *** |
| * Alcuni dei dispositivi / sistemi elencati possono essere disponibili solo in alcuni modelli. ** Questo è un interruttore automatico automatico situato nel box fusibili e di solito non richiede sostituzione. *** Questi interruttori automatici si trovano nell’unità elettrica centrale. | ||
Volvo C70 (2003 – 2005) – schema della scatola dei fusibili
Anno di produzione: 2003, 2004, 2005.
Fusibile accendisigari (presa di alimentazione) nel Volvo C70 (2003-2005) è il fusibile 30 nella scatola dei fusibili.
Relè / scatola principale dei fusibili
La scatola dei fusibili si trova nel vano motore.
Relè
| Numero | Descrizione |
| 15 | Ventilatore elettrico di raffreddamento |
| 16 | – |
| 17 | Motorino di avviamento |
| 18 | Climatizzazione |
Fusibili e relè nella scatola principale dei fusibili
| Numero | Descrizione | Ampere [A] |
| 1 | Ventilatore elettrico di raffreddamento | 60 |
| 2) | Fusibili nella scatola dei fusibili aggiuntiva | 50 |
| 3) | Motorino di avviamento | 50 |
| 4 | ABS, STC | 50 |
| 5 | Fari | 50 |
| 6 | Fusibili nella scatola dei fusibili aggiuntiva | 60 |
| 7 | Fusibili nella scatola dei fusibili aggiuntiva | 50 |
| 8 | Moduli di controllo – motore, cambio automatico | 60 |
| 9 | Finestrini elettrici sinistro / destro | 60 |
| 10 | Interruttore di accensione, moduli di controllo – motore, cambio automatico | 10 |
| 11 | Relè climatizzazione, sistema carburante | 15 |
| 12 | Pompa carburante, iniettori di carburante, modulo di controllo motore | 15 |
| 13 | Sistema di accensione | 15 |
| 14 | Sistema di emissione | 20 |
Fusibili (scatola dei fusibili aggiuntiva)
| Numero | Descrizione | Ampere [A] |
| 1 | Elettrovalvola interruttore bagagliaio aperto | 10 |
| 2) | Luce posteriore antinebbia, attacchi rimorchio | 10 |
| 3) | Sistema di chiusura centralizzata | 10 |
| 4 | Immobilizzatore; ABS; Shiftlock. | 10 |
| 5 | Sistema di climatizzazione; Diagnostica OBDII a bordo. | 15 |
| 6 | Sistema di chiusura centralizzata | 20 |
| 7 | Sistema audio | 15 |
| 8 | Immobilizzatore; Computer di bordo; Interruttore fari. | 15 |
| 9 | Amplificatore – sistema audio | 30 |
| 10 | Sistema di apertura remota del veicolo senza chiave | 10 |
| 11 | Luci di stop | 10 |
| 12 | Sistema audio | 30 |
| 13 | Indicatori di emergenza; Indicatori fari; Chiusura centralizzata; Indicatori di direzione. | 15 |
| 14 | Finestrino posteriore riscaldato e specchietti laterali | 40 |
| 15 | Illuminazione aggiuntiva, Luci di avviso con porte aperte, bagagliaio, promemoria per allacciare le cinture, luce nel vano portaoggetti, finestrini elettrici | 10 |
| 16 | Antenna alimentata, presa elettrica rimorchio, accessori, cambi CD (opzione) | 30 |
| 17 | Fari anteriori antinebbia | 20 |
| 18 | Promemoria chiave, relè fari | 10 |
| 19 | Faro anabbagliante sinistro, accessori | 15 |
| 20 | Faro anabbagliante destro, faro abbagliante | 15 |
| 21 | Faro anabbagliante sinistro | 15 |
| 22 | Faro anabbagliante destro | 15 |
| 23 | Fari di posizione anteriori / posteriori sinistri, luce posteriore sinistra, luci della targa, attacchi rimorchio | 10 |
| 24 | Fari di posizione anteriori / posteriori destri, luce posteriore destra, luci della targa, attacchi rimorchio | 10 |
| 25 | – | – |
| 26 | Interruttore fari | 15 |
| 27 | Luci di retromarcia, indicatori di direzione | 15 |
| 28 | Sedili anteriori riscaldati (alcuni modelli) | 25 |
| 29 | Finestrini posteriori riscaldati, specchietti laterali, shiftlock, promemoria per allacciare le cinture di sicurezza, cruise control, sensore di avviso guasto lampadina, presa elettrica rimorchio, tetto elettrico ripiegabile | 10 |
| 30 | Presa ausiliaria a 12 volt | 15 |
| 31 | Sistemi di ventilazione e climatizzazione nella cabina passeggeri | 25 |
| 32 | Sistema audio, ECC, cabriolet, disattivazione del coperchio del bagagliaio, illuminazione strumenti | 10 |
| 33 | – | – |
| 34 | Tergicristalli / lavavetri fari, clacson | 25 |
| 35 | Accessori, tetto ripiegabile, illuminazione specchietti del conducente, illuminazione aggiuntiva, funzione di oscuramento automatico dello specchio (opzione) | 10 |
| 36 | Airbag SRS | 15 |
| 37 | Finestrini elettrici, specchietti elettrici | AUT / CB ** |
| 38 | – | AUT / CB ** |
| 39 | Sedile elettrico (lato conducente) | AUT / CB ** |
| 40 | Sedile elettrico (lato passeggero) | AUT / CB ** |
| 41 | Sedile elettrico (lato conducente) | AUT / CB *** |
| 42 | Sedile elettrico (lato passeggero) | AUT / CB *** |
| * Alcuni dei dispositivi / sistemi menzionati possono essere disponibili solo in alcuni modelli.** Questo è un interruttore automatico automatico situato nella scatola dei fusibili e di solito non richiede sostituzione. *** Questi interruttori si trovano nell’unità elettrica centrale. | ||
Volvo C70 mk2 (2006-2008) – schema della scatola dei fusibili
Anno di produzione: 2006, 2007, 2008.
Fusibile accendisigari (presa di alimentazione) in Volvo C70 (2006-2008) è il fusibile 45 nella scatola dei fusibili nell’abitacolo.

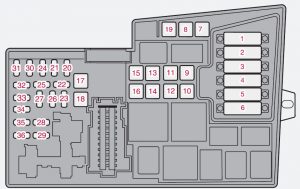

Scatola dei fusibili nel vano motore
| Fusibile | Descrizione | Amperaggi [A] |
| 1 | Ventola del refrigerante (radiatore) | 50 |
| 2 | Servosterzo | 80 |
| 3 | Alimentazione per la scatola dei fusibili nell’abitacolo | 60 |
| 4 | Alimentazione per la scatola dei fusibili nell’abitacolo | 60 |
| 5 | Non in uso | – |
| 6 | Non in uso | – |
| 7 | Pompa ABS | 30 |
| 8 | Valvole ABS | 20 |
| 9 | Funzioni del motore | 30 |
| 10 | Ventola del sistema di climatizzazione | 40 |
| 11 | Lavavetri dei fari, tetto rigido retrattile, vani chiudibili | 20 |
| 12 | Alimentazione per il lunotto riscaldato | 30 |
| 13 | Relè del motorino di avviamento | 30 |
| 14 | Connettore rimorchio | 40 |
| 15 | Tavolo rigido retrattile | 30 |
| 16 | Alimentazione per il sistema audio | 40 |
| 17 | Spazzole tergicristallo | 30 |
| 18 | Alimentazione per la scatola dei fusibili nell’abitacolo | 40 |
| 19 | Non in uso | – |
| 20 | Clacson | 15 |
| 21 | Non in uso | 20 |
| 22 | Subwoofer | 25 |
| 23 | Modulo di controllo motore ECM (benzina 5 cilindri), trasmissione (TCM) | 10 |
| 24 | Non in uso | 20 |
| 25 | Non in uso | – |
| 26 | Chiave di accensione | 15 |
| 27 | Compressore dell’aria condizionata | 10 |
| 28 | Non in uso | – |
| 29 | Fari anteriori fendinebbia (opzione) | 15 |
| 30 | Non in uso | 3 |
| 31 | Non in uso | – |
| 32 | Iniettori di carburante | 10 |
| 33 | Sonda lambda riscaldata, pompa a vuoto | 20 |
| 34 | Bobine di accensione, sensore di pressione dell’unità di climatizzazione | 10 |
| 35 | Valvole del sensore motore, relè del climatizzatore, trappola dell’olio elemento PTC, filtro a carbone, sensore di flusso d’aria | 15 |
| 36 | Modulo di controllo motore (ECM), sensore della farfalla | 10 |

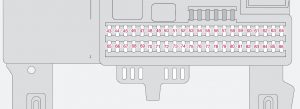

Scatola dei fusibili nell’abitacolo
La scatola dei fusibili nell’abitacolo si trova sotto il vano portaoggetti.
| Fusibile | Descrizione | Amperaggi [A] |
| 37 | Non in uso | – |
| 38 | Non in uso | – |
| 39 | Non in uso | – |
| 40 | Non in uso | – |
| 41 | Non in uso | – |
| 42 | Non in uso | – |
| 43 | Sistema audio, sistema di navigazione Volvo (opzione) | 15 |
| 44 | Ulteriore sistema di limitazione (SRS), modulo di controllo motore | 10 |
| 45 | Presa 12 V nell’abitacolo | 15 |
| 46 | Illuminazione – vano portaoggetti, cruscotto e vani per i piedi | 5 |
| 47 | Illuminazione interna | 5 |
| 48 | Lavavetri anteriore | 15 |
| 49 | Ulteriore sistema di limitazione (SRS), sensore di massa passeggero (OWS) | 10 |
| 50 | Non in uso | – |
| 51 | Relè del filtro carburante | 10 |
| 52 | Modulo di controllo della trasmissione (TCM), sistema ABS | 5 |
| 53 | Servosterzo | 10 |
| 54 | Assistente al parcheggio (opzione), fari Bi-Xenon® (opzione) | 10 |
| 55 | Non in uso | – |
| 56 | Telecomando del sistema di navigazione Volvo (opzione), modulo di controllo della sirena d’allerta | 10 |
| 57 | Presa diagnostica integrata, interruttore delle luci di stop | 15 |
| 58 | Faro destro, relè delle luci ausiliarie | 7,5 |
| 59 | Faro sinistro | 7,5 |
| 60 | Sedile del conducente riscaldato (opzione) | 15 |
| 61 | Sedile del passeggero riscaldato (opzione) | 15 |
| 62 | Non in uso | – |
| 63 | Finestrino elettrico lato passeggero posteriore | 20 |
| 64 | Spie di controllo della serratura nei pannelli delle porte, sistema di navigazione Volvo (opzione) | 5 |
| 65 | Sistema di amplificazione | 5 |
| 66 | Modulo di controllo del sistema audio (ICM), sistema di climatizzazione | 10 |
| 67 | Non in uso | – |
| 68 | Cruise control | 5 |
| 69 | Sistema di climatizzazione, sensore della pioggia (opzione), pulsante BLIS (opzione) | 5 |
| 70 | Non in uso | – |
| 71 | Non in uso | – |
| 72 | Non in uso | – |
| 73 | Illuminazione del soffitto anteriore | 5 |
| 74 | Relè della pompa carburante | 15 |
| 75 | Non in uso | – |
| 76 | Non in uso | – |
| 77 | Presa 12 V nel bagagliaio, modulo di controllo degli accessori (AEM) | 15 |
| 78 | Non in uso | – |
| 79 | Luci di riserva | 5 |
| 80 | Non in uso | – |
| 81 | Finestrino elettrico – lato posteriore del conducente | 20 |
| 82 | Finestrino elettrico e serratura della porta – porta lato passeggero | 25 |
| 83 | Finestrino elettrico e serratura della porta – porta anteriore lato conducente | 25 |
| 84 | Sedile del passeggero con azionamento elettrico (opzione) | 25 |
| 85 | Sedile del conducente con azionamento elettrico (opzione) | 25 |
| 86 | Relè dell’illuminazione interna, illuminazione del bagagliaio, sedili elettrici | 5 |
Volvo C70 mk2 (2009) – schema della scatola dei fusibili
Anno di produzione: 2009.
Fusibile accendisigari (presa di alimentazione) in Volvo C70 (2009) è il fusibile 45 nella scatola dei fusibili nell’abitacolo.
Scatola dei fusibili nel vano motore
| Fusibile | Descrizione | Amperaggi [A] |
| 1 | Ventilatore del liquido di raffreddamento | 50 |
| 2 | Servosterzo (eccetto motore 1,6 litri) | 80 |
| 3 | Alimentazione alla scatola dei fusibili nell’abitacolo | 60 |
| 4 | Alimentazione alla scatola dei fusibili nell’abitacolo | 60 |
| 5 | Elemento di climatizzazione, riscaldatore PTC aggiuntivo * | 80 |
| 6 | Candela di accensione (diesel) | 70 |
| 7 | Pompa ABS | 30 |
| 8 | Valvole ABS | 20 |
| 9 | Funzioni del motore | 30 |
| 10 | Ventilatore | 40 |
| 11 | Lavacristalli dei fari, tetto elettrico, vano portaoggetti chiudibile e portabagagli per sci | 20 |
| 12 | Alimentazione del lunotto riscaldato | 30 |
| 13 | Relè del motorino di avviamento | 30 |
| 14 | Cablaggio del rimorchio * | 40 |
| 15 | Tetto elettrico | 30 |
| 16 | Alimentazione al sistema di infotainment | 40 |
| 17 | Spazzole tergicristallo | 30 |
| 18 | Alimentazione alla scatola dei fusibili nell’abitacolo | 40 |
| 19 | riserva | – |
| 20 | Clacson | 15 |
| 21 | Riscaldatore carburante aggiuntivo, riscaldatore dell’abitacolo | 20 |
| 22 | Subwoofer | 25 |
| 23 | Modulo di controllo motore ECM (benzina 5 cilindri), trasmissione (TCM) | 10 |
| 24 | Filtro carburante riscaldato, separatore dell’olio con elemento PTC (gasolio) | 20 |
| 25 | riserva | – |
| 26 | Chiave di accensione | 15 |
| 27 | Compressore dell’aria condizionata | 10 |
| 28 | riserva | – |
| 29 | Fari anteriori fendinebbia | 15 |
| 30 | Modulo di controllo motore ECM (Diesel 4 cilindri) | 3 |
| 31 | riserva | – |
| 32 | Iniettori (benzina), sensore di flusso d’aria e controllo del turbocompressore (gasolio) | 10 |
| 33 | Sonda lambda, pompa a vuoto (benzina), modulo di controllo motore ECM (gasolio) | 20 |
| 34 | Interruttore di pressione, sistema di climatizzazione, bobine di accensione (benzina), candele di accensione e sistema di controllo delle emissioni EGR (gasolio) | 10 |
| 35 | Sensori motore per valvole, bobine relè, elemento PTC climatizzazione, separatore olio (benzina), modulo di controllo motore ECM (diesel), serbatoio (benzina), sensore di flusso d’aria MAF (benzina) | 15 |
| 36 | Modulo di controllo motore ECM (non 5 cilindri motore diesel), sensore di posizione del pedale dell’acceleratore, sonda lambda (gasolio) | 10 |
Scatola dei fusibili nell’abitacolo
La scatola dei fusibili nell’abitacolo si trova sotto il vano portaoggetti.
| Fusibile | Descrizione | Amperaggi [A] |
| 37 | Non in uso | – |
| 38 | Non in uso | – |
| 39 | Non in uso | – |
| 40 | Non in uso | – |
| 41 | Non in uso | – |
| 42 | Non in uso | – |
| 43 | Telefono, sistema audio, RTI (opzione) | 15 |
| 44 | Sistema SRS, modulo di controllo motore ECM (5 cilindri) | 10 |
| 45 | Presa elettrica, abitacolo | 15 |
| 46 | Abitacolo, vano portaoggetti e illuminazione aggiuntiva | 5 |
| 47 | Illuminazione interna | 5 |
| 48 | Spruzzatore | 15 |
| 49 | Sistema SRS | 10 |
| 50 | riserva | – |
| 51 | Riscaldatore aggiuntivo dell’abitacolo, relè del filtro carburante, riscaldamento | 10 |
| 52 | Modulo di controllo della trasmissione (TCM), sistema ABS | 5 |
| 53 | Servosterzo | 10 |
| 54 | Assistenza al parcheggio, Bi-Xenon? * | 10 |
| 55 | Modulo di controllo senza chiave | – |
| 56 | Modulo di controllo remoto, modulo di controllo della sirena | 10 |
| 57 | Connettore di collegamento dati (DLC), interruttore luci di stop | 15 |
| 58 | Faro anabbagliante (destro), bobina relè per luci ausiliarie | 7,5 |
| 59 | Fari anabbaglianti sinistri | 7,5 |
| 60 | Riscaldamento del sedile (lato conducente) | 15 |
| 61 | Riscaldamento del sedile (lato passeggero) | 15 |
| 62 | riserva | – |
| 63 | Alimentazione, finestrino elettrico, posteriore destro | 20 |
| 64 | Lampada per la serratura della porta, RTI | 5 |
| 65 | Sistema Infotainment | 5 |
| 66 | Modulo di controllo Infotainment (ICM), climatizzazione | 10 |
| 67 | riserva | – |
| 68 | Cruise control | 5 |
| 69 | Sistema di climatizzazione, sensore della pioggia *, pulsante BLIS * | 5 |
| 70 | riserva | – |
| 71 | riserva | – |
| 72 | riserva | – |
| 73 | Console superiore dell’illuminazione interna (OHC), promemoria per allacciare le cinture posteriori | 5 |
| 74 | Relè della pompa del carburante | 15 |
| 75 | riserva | – |
| 76 | riserva | – |
| 77 | Presa elettrica nel bagagliaio, modulo elettronico aggiuntivo (AEM) | 15 |
| 78 | riserva | – |
| 79 | Luce di retromarcia | 5 |
| 80 | riserva | – |
| 81 | Alimentazione, finestrino elettrico, posteriore sinistro | 20 |
| 82 | Alimentazione, finestrino elettrico e porta, anteriore destro | 25 |
| 83 | Alimentazione, finestrino elettrico e porta, anteriore sinistro | 25 |
| 84 | Sedile passeggero con azionamento elettrico | 25 |
| 85 | Sedile conducente con azionamento elettrico | 25 |
| 86 | Relè dell’illuminazione interna, illuminazione del bagagliaio, sedili elettrici | 5 |
Volvo C70 mk2 (2010-2013) – schema della scatola dei fusibili
Anno di produzione: 2010, 2011, 2012, 2013.
Fusibile accendisigari (presa di alimentazione) in Volvo C70 (2010-2013) è il fusibile 45 nella scatola dei fusibili nel compartimento passeggeri.
Scatola dei fusibili nel vano motore
| Fusibile | Descrizione | Amperaggi [A] |
| 1 | Ventola del refrigerante (radiatore) | 50 |
| 2 | Servosterzo | 80 |
| 3 | Alimentazione per la scatola dei fusibili nel compartimento passeggeri | 60 |
| 4 | Alimentazione per la scatola dei fusibili nel compartimento passeggeri | 60 |
| 5 | Elemento, unità climatizzatore | 80 |
| 6 | Non in uso | – |
| 7 | Pompa ABS | 30 |
| 8 | Valvole ABS | 20 |
| 9 | Funzioni del motore | 30 |
| 10 | Ventola del sistema di climatizzazione | 40 |
| 11 | Lavacristalli, ventola di climatizzazione, tetto rigido retrattile | 20 |
| 12 | Riscaldamento del lunotto posteriore | 30 |
| 13 | Relè del motorino di avviamento | 30 |
| 14 | Connettore rimorchio (accessori) | 40 |
| 15 | Tetto rigido retrattile | 30 |
| 16 | Alimentazione per il sistema audio | 40 |
| 17 | Spazzole tergicristallo | 30 |
| 18 | Alimentazione per la scatola dei fusibili nel compartimento passeggeri | 40 |
| 19 | Non in uso | – |
| 20 | Clacson | 15 |
| 21 | Non in uso | – |
| 22 | Subwoofer | 25 |
| 23 | Modulo di controllo motore (ECM) / modulo di controllo trasmissione (TCM) | 10 |
| 24 | Non in uso | – |
| 25 | Non in uso | – |
| 26 | Chiave di accensione | 15 |
| 27 | Compressore dell’aria condizionata | 10 |
| 28 | Non in uso | – |
| 29 | Fari anteriori fendinebbia * | 15 |
| 30 | Non in uso | – |
| 31 | Non in uso | – |
| 32 | Iniettori di carburante | 10 |
| 33 | Sonda lambda riscaldata, pompa a vuoto | 20 |
| 34 | Bobine di accensione, sensore di pressione dell’unità climatizzatore | 10 |
| 35 | Valvole del sensore motore, relè dell’aria condizionata, bobina del relè, trappola dell’olio dell’elemento PTC, serbatoio, misuratore di massa dell’aria | 15 |
| 36 | Modulo di controllo motore (ECM), sensore del corpo farfallato | 10 |
Scatola dei fusibili nel compartimento passeggeri
La scatola dei fusibili nel compartimento passeggeri si trova sotto il vano portaoggetti.
| Fusibile | Descrizione | Amperaggi [A] |
| 37 | Non in uso | – |
| 38 | Non in uso | – |
| 39 | Non in uso | – |
| 40 | Non in uso | – |
| 41 | Non in uso | – |
| 42 | Non in uso | – |
| 43 | Sistema audio, Bluetooth, sistema di navigazione Volvo * | 15 |
| 44 | Ulteriore sistema di limitazione (SRS), modulo di controllo motore | 10 |
| 45 | Presa 12 V nel compartimento passeggeri | 15 |
| 46 | Illuminazione – vano portaoggetti, cruscotto e spazio per le gambe | 5 |
| 47 | Illuminazione interna | 5 |
| 48 | Lavacristalli del parabrezza | 15 |
| 49 | Ulteriore sistema di limitazione (SRS), sensore di peso passeggero (OWS) | 10 |
| 50 | Non in uso | – |
| 51 | Relè del filtro carburante | 10 |
| 52 | Modulo di controllo trasmissione (TCM), ABS | 5 |
| 53 | Servosterzo | 10 |
| 54 | Assistente al parcheggio *, luci attive di svolta * | 10 |
| 55 | Non in uso | – |
| 56 | Modulo chiave remota Volvo Navigation System, modulo di controllo sirena di allerta | 10 |
| 57 | Presa diagnostica integrata, interruttore luci freno | 15 |
| 58 | Faro anteriore destro, relè luci ausiliarie | 7,5 |
| 59 | Faro anteriore sinistro | 7,5 |
| 60 | Sedia del conducente riscaldata * | 15 |
| 61 | Sedia del passeggero riscaldata * | 15 |
| 62 | Non in uso | – |
| 63 | Finestrino elettrico – lato passeggero posteriore | 20 |
| 64 | SiriusXM? Radio satellitare* | 5 |
| 65 | Sistema di amplificazione | 5 |
| 66 | Modulo di controllo del sistema audio (ICM), sistema di climatizzazione | 10 |
| 67 | Non in uso | – |
| 68 | Cruise control | 5 |
| 69 | Sistema di climatizzazione, sensore di pioggia *, pulsante BLIS * | 5 |
| 70 | Non in uso | – |
| 71 | Non in uso | – |
| 72 | Non in uso | – |
| 73 | Illuminazione soffitto anteriore | 5 |
| 74 | Relè della pompa carburante | 15 |
| 75 | Non in uso | – |
| 76 | Non in uso | – |
| 77 | Presa 12 V nel bagagliaio Modulo di controllo accessori (AEM) | 15 |
| 78 | Non in uso | – |
| 79 | Luci di riserva | 5 |
| 80 | Non in uso | – |
| 81 | Finestrino elettrico – lato conducente posteriore | 20 |
| 82 | Finestrino elettrico – porta passeggero laterale | 25 |
| 83 | Finestrino elettrico e serratura porta – porta anteriore lato conducente | 25 |
| 84 | Sedia del passeggero con azionamento elettrico | 25 |
| 85 | Sedia del conducente con azionamento elettrico | 25 |
| 86 | Relè illuminazione interna, illuminazione bagagliaio, sedili elettrici | 5 |
