In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën C3 2002‑2022, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Citroen C3 mk1 (2002-2009) – schema della scatola dei fusibili

Anno di produzione: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Fusibile accendisigari (presa di alimentazione) nel Citroen C3 mk1 (2002-2009) è il fusibile 9 nella scatola dei fusibili sotto il cruscotto.

Scatola dei fusibili sotto il cruscotto

Nr	Amperaggi [A]	Descrizione
3	5	Airbag
4	10	Presa diagnostica; Additivo per filtro antiparticolato; Interruttore della frizione; Sensore dell’angolo di sterzata.
5	30	Vetro posteriore; Tetto apribile.
6	30	Liquido lavavetri
8	20	Orologio digitale; Controllo al volante; Radio; Display.
9	30	Accendisigari; Orologio digitale; Luci interne; Specchietto cosmetico.
10	15	Allarme
11	15	Chiave di accensione; Presa diagnostica.
12	15	Controllore airbag; Sensore di pioggia e luminosità.
14	15	Assistenza al parcheggio; Cruscotto; Climatizzazione; Telefono Bluetooth®.
15	30	Chiusura centralizzata, super chiusura
17	40	Vetro posteriore riscaldato
18	BOCCHETTA	SHUNT PARCHEGGIO CLIENTE

Scatola dei fusibili sotto il cofano

Nr	Amperaggi [A]	Descrizione
1	20	Sensore di presenza acqua nel gasolio
2	15	Clacson
3	10	Liquido lavavetri
4	20	Spruzzatore fari
5	15	Pompa carburante
6	10	Servosterzo
7	10	Sensore livello liquido refrigerante
8	25	Motorino di avviamento
9	10	Controllore ABS, ESP
10	30	Attuatori motore (bobina di accensione, elettrovalvola, sensore di ossigeno, iniezione); Svuotamento del serbatoio.
11	40	Ventola di raffreddamento
12	30	Spazzole tergicristallo
14	30	Pompa aria (versione benzina) – riscaldatore gasolio

Citroen C3 (2009-2016) – schema del fusibile

Anno di produzione: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Fusibile accendisigari (presa di alimentazione) nel Citroen C3 mk3 (2009-2016) è il fusibile F9 nel quadro fusibili sotto il cruscotto.

Quadro fusibili sotto il cruscotto

Nr	Amperaggi [A]	Descrizione
FH36	5	Unità relè rimorchio
F37	–	Non utilizzato
F38	20	Amplificatore HiFi
FH39	–	Non utilizzato
F40	30	Unità relè rimorchio

Citroen C3 – fusibili – descrizione

Nr	Amperaggi [A]	Descrizione
F1	15	Faro tergicristallo posteriore
F2	–	Non utilizzato
F3	5	Unità di controllo airbag e pretensionatori.
F4	10	Climatizzazione; Interruttore del compressore; Specchio elettrocromatico; Pompa del filtro antiparticolato (Diesel); Presa diagnostica; Sensore di flusso d’aria (Diesel).
F5	30	Alzavetri elettrici; Alzavetri passeggero; Motore del vetro anteriore.
F6	30	Motori degli alzavetri posteriori e motore degli alzavetri del conducente.
F7	5	Lampada di soffitto; Luci laterali di lettura.
F8	20	Display multifunzionale; Sistema audio; Radio navigazione; Cruscotto con orologio; Centrale allarme; Sirena d’allerta.
F9	30	Sistema audio (mercato secondario); Presa 12 V; Alimentazione per navigazione portatile.
F10	15	Controllo al volante.
F11	15	Accensione; Presa diagnostica; Controllore del cambio automatico.
F12	15	Sensore di pioggia/luminosità; Relè rimorchio; Modulo scuola guida.
F13	5	Interruttore principale, relè motore.
F14	15	Unità di controllo assistenza al parcheggio, Unità di controllo airbag; Cruscotto; Climatizzazione automatica; USB Box; Amplificatore HiFi.
F15	30	Freni
F 16	–	Non utilizzato
F17	40	Disappannamento / sbrinamento del lunotto e specchietti esterni.
SH	–	Bypass PARC.

Quadro fusibili nel vano motore

Nr	Amperaggi [A]	Descrizione
F1	20	Alimentazione dell’unità di controllo motore; Relè di controllo del gruppo ventilatore di raffreddamento; Relè multifunzionale principale di controllo motore; Pompa iniezione (Diesel).
F2	15	Clacson
F3	10	Spruzzatore del parabrezza anteriore e posteriore
F4	20	Lucidi diurni
F5	15	Riscaldatore olio diesel (Diesel); Pompa additivo filtro antiparticolato (Diesel); Sensore di flusso d’aria (Diesel); Elettrovalvola EGR (Diesel); Pompa carburante (1.1i e 1.4i); Riscaldatore a soffio e elettrovalvole (VTi).
F6	10	Unità di controllo ABS/ESP; Interruttore di stop aggiuntivo.
F7	10	Servosterzo elettrico; Cambio automatico.
F8	25	Controllo del motorino di avviamento.
F9	10	Unità di commutazione e protezione (Diesel)
F10	30	Riscaldatore carburante (Diesel); Riscaldatore a soffio (1.1i, 1.4i e Diesel); Pompa carburante (VTi); Iniettori e bobine di accensione (benzina); Termostato elettronico e elettrovalvola di sfiato del serbatoio (1.1i e 1.4i).
F11	40	Ventilatore del riscaldatore
F12	30	Spazzola tergicristallo anteriore lenta/veloce
F13	40	Alimentazione dell’interfaccia dei sistemi integrati (accensione positiva).
F14	30	Fornitura Valvetronic (VTi)
F15	10	Fari abbaglianti destro
F 16	10	Fari abbaglianti sinistro
F17	15	Fari anabbaglianti sinistro
F18	15	Fari anabbaglianti destro
F19	15	Sensori di ossigeno e elettrovalvole (VTi); Elettrovalvole (Diesel); Elettrovalvola EGR (Diesel).
F20	10	Pompe; Termostato elettronico (VTi); Sensore di acqua nel carburante (Diesel).
F21	5	Alimentazione del controllo del gruppo ventilatore; ABS/ESP.
MF1	60	Montaggio del ventilatore
MF2	30	Pompa ABS/ESP
MF3	30	Elettrovalvole ABS/ESP
MF4	60	Alimentazione dell’interfaccia integrata di sistema (BSI).
MF5	60	Alimentazione dell’interfaccia integrata di sistema (BSI).
MF6	–	Non utilizzato
MF7	–	Quadro fusibili nel vano passeggeri
MF8	–	Non utilizzato

Citroen C3 (2017-2019) – schema del quadro fusibili

Anno di produzione: 2017, 2018, 2019.

Fusibile accendisigari (presa di alimentazione) nel Citroen C3 è il fusibile F32 (presa anteriore 12 V) nel quadro fusibili 2 del cruscotto (quadro fusibili inferiore).

Posizione del quadro fusibili

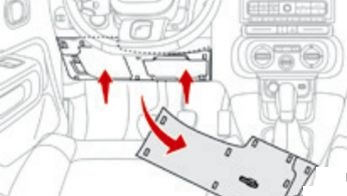

Quadri fusibili sul cruscotto

Veicoli con volante a sinistra:

2 quadri fusibili sono collocati nel cruscotto inferiore, sotto il volante.

Staccare il coperchio tirandolo nell’angolo superiore sinistro e poi a destra.

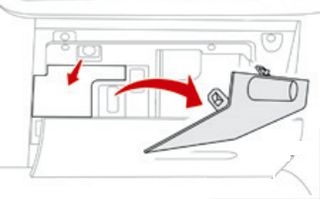

Veicoli con volante a destra:
2 quadri fusibili sono collocati nel cruscotto inferiore, nel vano portaoggetti.

Aprire il coperchio del vano portaoggetti, staccare il coperchio protettivo, rimuovere completamente il coperchio e capovolgerlo.

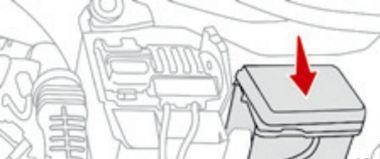

Comparto motore

Si trova nel comparto motore vicino alla batteria.

Schemi del quadro fusibili

2017

Quadro fusibili cruscotto 1 (quadro fusibili superiore)

Assegnazione dei fusibili nel quadro fusibili cruscotto 1

Nr	Amp [A]	Descrizione
F29	–	Non utilizzato.
F30	30	Lunotto riscaldato.
F31	10	Specchi riscaldati.
F32	–	Non utilizzato.
F33	40	Finestrini elettrici anteriori.
F34	40	Finestrini elettrici posteriori.
F35	30	Sedili anteriori riscaldati (ad eccezione del Regno Unito).
F36	–	Non utilizzato.
F37	–	Non utilizzato.
F38	–	Non utilizzato.
F39	–	Non utilizzato.
F40	–	Non utilizzato.

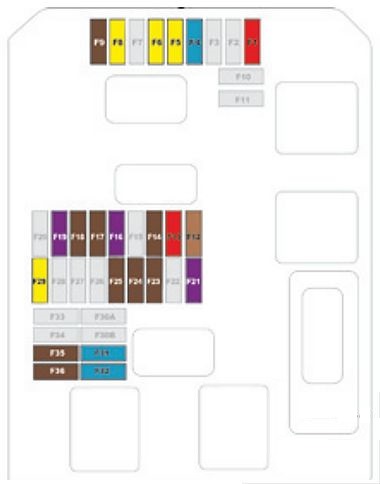

Quadro fusibili cruscotto 2 (quadro fusibili inferiore)

Assegnazione dei fusibili nel quadro fusibili cruscotto 2

Nr	Amp [A]	Descrizione
F1	10	Specchio retrovisore elettrocromatico; Lunotto riscaldato; Pompa filtro particelle (Diesel); Sensori di parcheggio; Servosterzo; Impianto GPL; Interruttore del pedale della frizione; Regolazione dello specchio esterno.
F10 (+) – F11 (massa)	30	Blocco/sblocco porte e sportello del serbatoio (a seconda del motore).
F13	10	Sensore di pioggia e di illuminazione; Climatizzazione; Telecamera anteriore.
F14	5	Allarme; Unità telematica.
F 16	3	Cambio automatico; Interruttore del pedale del freno; Sistema Stop & Start.
F17	5	Cruscotto; Modulo di apprendimento della guida.
F18	5	Climatizzazione; Indicatore di posizione della leva del cambio (cambio automatico).
F19	3	Comandi al volante.
F21	3	Interruttore o pulsante START / STOP.
F23	5	Spie di avviso delle cinture di sicurezza non allacciate.
F24	5	Sensori di parcheggio; Telecamera di retromarcia; Schermo telematico.
F25	5	Unità di controllo degli airbag.
F29	20	Sistema audio-telematico.
F31	15	Sistema audio (accessori).
F32	15	Presa anteriore 12 V.
F35	5	Regolazione in altezza dei fari; Presa diagnostica; Riscaldamento supplementare (a seconda dell’equipaggiamento).
F36	5	Luce di lettura anteriore.
F4	15	Clacson
F6 (+) – F5 (massa)	20	Pompa del lavavetri anteriore e posteriore.
F8	20	Tergicristallo posteriore.
F9	5	Luce di lettura anteriore.

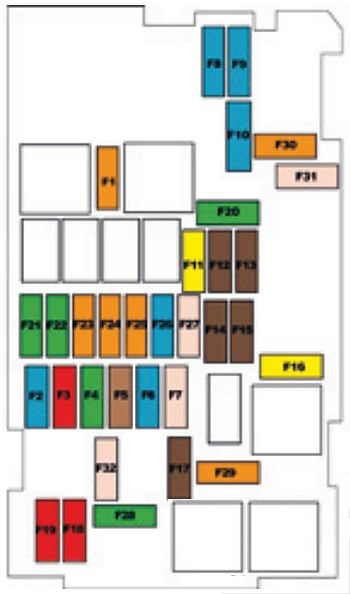

Comparto motore

Assegnazione dei fusibili nel comparto motore

Nr	Amp [A]	Descrizione
F1	40	Climatizzazione.
F10	15	Gestione del motore.
F11	20	Gestione del motore.
F12	5	Gestione del motore.
F13	5	Gestione del motore.
F14	5	Unità di stato di carica della batteria (a seconda del motore).
F15	5	Non utilizzato.
F 16	20	Faro anteriore fendinebbia.
F17	5	Gestione del motore.
F18	10	Faro anabbagliante destro.
F19	10	Faro anabbagliante sinistro.
F2	60	ABS / ESP.
F20	30	Gestione del motore.
F21	30	Motorino di avviamento (a seconda del motore).
F22	30	Non utilizzato.
F23	40	Unità di avviamento (con Stop & Start e a seconda del motore).
F24	40	Quadro fusibili del comparto passeggeri.
F25	40	Preparazione per gancio di traino.
F26	15	Cambio automatico o impianto GPL.
F27	25	Interfaccia di sistema integrata (BSI).
F28	30	Sistema di controllo delle emissioni (AdBlue).
F29	40	Tergicristalli.
F3	50	Quadro fusibili del comparto passeggeri.
F30	40	Dispositivo di riscaldamento del gasolio.
F31	80	Riscaldamento supplementare (a seconda dell’equipaggiamento).
F32	80	Servosterzo.
F4	30	ABS / ESP.
F5	70	Interfaccia di sistema integrata (BSI).
F6	60	Gruppo ventilatore di raffreddamento.
F7	80	Interfaccia di sistema integrata (BSI).
F8	15	Gestione del motore.
F9	15	Gestione del motore.

Citroen C3 – schema del quadro fusibili

Anno di produzione: 2020, 2021.

Fusibile accendisigari (presa di alimentazione) nel Citroen C3 è il fusibile F32 (presa anteriore 12 V) nel quadro fusibili 2 sul cruscotto (quadro fusibili inferiore).

Posizione del quadro fusibili

Quadri fusibili sul cruscotto

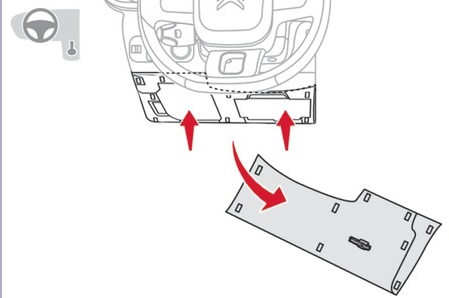

Veicoli con volante a sinistra:

2 quadri fusibili sono posizionati nel cruscotto inferiore, sotto il volante.

Staccare il coperchio tirandolo nell’angolo superiore sinistro e poi verso destra.

Veicoli con volante a destra:
2 quadri fusibili sono posizionati nel cruscotto inferiore, nel vano portaoggetti.

Aprire il coperchio del vano portaoggetti, staccare il coperchio protettivo, rimuovere completamente il coperchio e capovolgerlo.

Comparto motore

Si trova nel comparto motore vicino alla batteria.

Veicoli prodotti dal 23.10.2019 al 31.05.2020 e dal 01.06.2020

Schemi del quadro fusibili

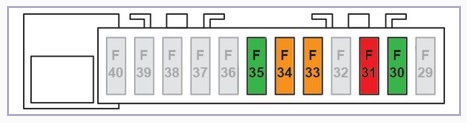

Quadro fusibili cruscotto 1 (quadro fusibili superiore)

Assegnazione dei fusibili nel quadro fusibili cruscotto 1

Numero	Ampere [A]	Descrizione
F29	–	Non utilizzato.
F30	–	Non utilizzato.
F31	10	Specchietti riscaldati
F32	–	Non utilizzato.
F33	40	Finestrini elettrici anteriori.
F34	40	Finestrini elettrici posteriori.
F35	30	Sedili anteriori riscaldati.
F36	–	Non utilizzato.
F37	–	Non utilizzato.
F38	–	Non utilizzato.
F39	–	Non utilizzato.
F40	–	Non utilizzato.

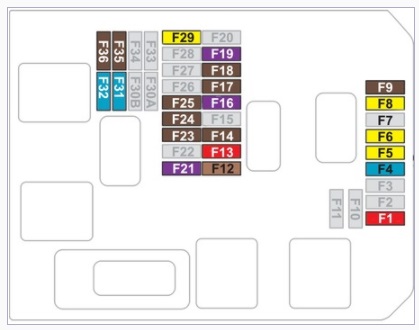

Quadro fusibili cruscotto 2 (quadro fusibili inferiore)

Assegnazione dei fusibili nel quadro fusibili cruscotto 2

Nr	Amp [A]	Descrizione
F1	10	Specchio retrovisore elettrocromatico; Vetro posteriore riscaldato; Pompa filtro particolato (Diesel); Sensori di parcheggio; Servosterzo; Impianto GPL; Interruttore del pedale della frizione; Regolazione dello specchietto esterno.
F10 (+) – F11 (massa)	30	Blocco/sblocco sportello rifornimento (a seconda del motore).
F13	10	Sensore di pioggia e luminosità; Climatizzazione; Telecamera anteriore.
F14	5	Allarme; Unità telematica.
F 16	3	Cambio automatico; Interruttore del pedale del freno; Sistema Stop & Start.
F17	5	Cruscotto; Modulo di apprendimento della guida.
F18	5	Climatizzazione; Indicatore di posizione leva cambio (cambio automatico).
F19	3	Comandi al volante.
F21	3	Interruttore o pulsante START / STOP.
F23	5	Spie di avviso delle cinture di sicurezza non allacciate.
F24	5	Sensori di parcheggio; Telecamera di retromarcia; Schermo telematico.
F25	5	Unità di controllo degli airbag.
F29	20	Sistema audio-telematico.
F31	15	Sistema audio (accessori).
F32	15	Presa anteriore 12 V.
F35	5	Regolazione dell’altezza dei fari; Presa diagnostica; Riscaldamento supplementare (a seconda dell’equipaggiamento).
F36	5	Luce di lettura anteriore.
F4	15	Clacson
F6 (+) – F5 (massa)	20	Pompa lavavetri anteriore e posteriore.
F8	20	Tergicristallo posteriore.
F9	5	Luce di lettura anteriore.

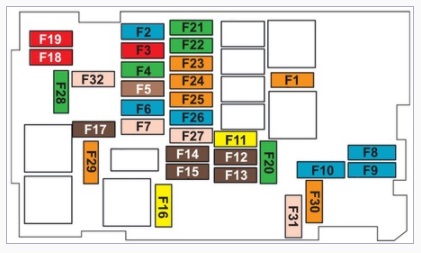

Comparto motore

Assegnazione dei fusibili nel comparto motore

Numero	Ampere [A]	Descrizione
F1	40	Climatizzazione.
F10	15	Gestione motore.
F11	20	Gestione motore.
F12	5	Gestione motore.
F13	5	Gestione motore.
F14	5	Unità stato di carica della batteria (a seconda del motore).
F15	5	Non utilizzato.
F16	20	Fari fendinebbia anteriori.
F17	5	Gestione motore.
F18	10	Faro anabbagliante destro.
F19	10	Faro anabbagliante sinistro.
F2	60	ABS / ESP.
F20	30	Gestione motore.
F21	30	Motorino di avviamento (a seconda del motore).
F22	30	Non utilizzato.
F23	40	Unità motorino di avviamento (con Stop & Start e a seconda del motore).
F24	40	Quadro fusibili abitacolo.
F25	40	Preparazione per gancio di traino.
F26	15	Cambio automatico o impianto GPL.
F27	25	Interfaccia di sistema integrata (BSI).
F28	30	Sistema di controllo delle emissioni (AdBlue).
F29	40	Tergicristalli anteriori.
F3	50	Quadro fusibili abitacolo.
F30	40	Dispositivo di riscaldamento del gasolio.
F31	80	Riscaldamento supplementare (a seconda dell’equipaggiamento).
F32	80	Servosterzo.
F4	30	ABS / ESP.
F5	70	Interfaccia di sistema integrata (BSI).
F6	60	Gruppo ventilatore di raffreddamento.
F7	80	Interfaccia di sistema integrata (BSI).
F8	15	Gestione motore.
F9	15	Gestione motore.

Schema dei fusibili e relè – Citroën C3

Riguarda i veicoli prodotti negli anni:

2022.

Il fusibile per l’accendisigari (presa di alimentazione) nel Citroën C3 è il fusibile F32 (presa anteriore 12 V) nel quadro fusibili 2 sul cruscotto (quadro fusibili inferiore).

Quadri fusibili sul cruscotto

Veicoli con volante a sinistra:

2 quadri fusibili sono posizionati nel cruscotto inferiore, sotto il volante.

Stacca il coperchio tirandolo nell’angolo superiore sinistro e poi verso destra.

Veicoli con volante a destra:
2 quadri fusibili sono posizionati nel cruscotto inferiore, nel vano portaoggetti.

Aprire il coperchio del vano portaoggetti, staccare il coperchio protettivo, rimuovere completamente il coperchio e capovolgerlo.

Quadro fusibili cruscotto 1 (quadro fusibili superiore)

Numero	Ampere [A]	Descrizione
F29	–	Non utilizzato.
F30	–	Non utilizzato.
F31	10	Specchietti riscaldati
F32	–	Non utilizzato.
F33	40	Finestrini elettrici anteriori.
F34	40	Finestrini elettrici posteriori.
F35	30	Sedili anteriori riscaldati.
F36	–	Non utilizzato.
F37	–	Non utilizzato.
F38	–	Non utilizzato.
F39	–	Non utilizzato.
F40	–	Non utilizzato.

Quadro fusibili cruscotto 2 (quadro fusibili inferiore)

Numero	Ampere [A]	Descrizione
F1	10	Specchietto retrovisore elettrocromatico;Vetro posteriore riscaldato; Pompa filtro particolato (Diesel); Sensori di parcheggio; Servosterzo; Impianto GPL; Interruttore del pedale della frizione; Regolazione dello specchietto esterno.
F10 (+) –F11 (massa)	30	Blocco/sblocco del tappo del serbatoio (a seconda del motore).
F13	10	Sensore di pioggia e di luminosità;Climatizzazione; Camera anteriore.
F14	5	Allarme;Unità telematica.
F 16	3	Cambio automatico;Interruttore del pedale del freno; Sistema Start & Stop.
F17	5	Cruscotto;Modulo di apprendimento della guida.
F18	5	Climatizzazione;Indicatore di posizione della leva del cambio (cambio automatico).
F19	3	Elementi di controllo sul volante.
F21	3	Interruttore o pulsante START / STOP.
F23	5	Luci di avviso delle cinture di sicurezza non allacciate.
F24	5	Sensori di parcheggio;Telecamera di retromarcia; Schermo telematico.
F25	5	Unità di controllo degli airbag.
F29	20	Sistema audio-telematico.
F31	15	Sistema audio (accessori).
F32	15	Presa anteriore 12 V.
F35	5	Regolazione dell’altezza dei fari;Presa diagnostica; Riscaldamento supplementare (a seconda dell’equipaggiamento).
F36	5	Luce di lettura anteriore.
F4	15	Clacson
F6 (+) –F5 (massa)	20	Pompa del tergicristallo anteriore e posteriore.
F8	20	Tergicristallo posteriore.
F9	5	Luce di lettura anteriore.

Motore

Si trova nel vano motore vicino alla batteria.

Numero	Ampere [A]	Descrizione
F1	40	Climatizzazione.
F10	15	Gestione del motore.
F11	20	Gestione del motore.
F12	5	Gestione del motore.
F13	5	Gestione del motore.
F14	5	Unità di stato di carica della batteria (a seconda del motore).
F15	5	Non utilizzato.
F16	20	Fari anteriori fendinebbia.
F17	5	Gestione del motore.
F18	10	Faro anabbagliante destro.
F19	10	Faro anabbagliante sinistro.
F2	60	ABS / ESP.
F20	30	Gestione del motore.
F21	30	Motorino di avviamento (a seconda del motore).
F22	30	Non utilizzato.
F23	40	Unità del motorino di avviamento (con Stop & Start e a seconda del motore).
F24	40	Quadro fusibili del compartimento passeggeri.
F25	40	Preparazione per gancio di traino.
F26	15	Cambio automatico o impianto GPL.
F27	25	Interfaccia di sistema integrata (BSI).
F28	30	Sistema di controllo delle emissioni (AdBlue).
F29	40	Tergicristalli anteriori.
F3	50	Quadro fusibili del compartimento passeggeri.
F30	40	Dispositivo di riscaldamento del gasolio.
F31	80	Riscaldamento supplementare (a seconda dell’equipaggiamento).
F32	80	Servosterzo.
F4	30	ABS / ESP.
F5	70	Interfaccia di sistema integrata (BSI).
F6	60	Gruppo ventilatore di raffreddamento.
F7	80	Interfaccia di sistema integrata (BSI).
F8	15	Gestione del motore.
F9	15	Gestione del motore.
