BMW Serie 1 E81, E82, E87, E88 (2004-2013) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 1 (E81, E82, E87, E88) 2004-2013, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fusibili e relè BMW Serie 1 E81, E82, E87, E88 (2004-2013)
Anno di produzione: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 e 2013.
Modelli: 116i, 116d, 118i, 118d, 120i, 120d, 123d, 130i.
Schema fusibili BMW Serie 1 2004-2013
Posizione della scatola dei fusibili
Aprire il vano portaoggetti, rimuovere l’ammortizzatore (freccia 1) dalla maniglia inferiore, premere in avanti, scollegare il vano premendo entrambe le linguette (freccia 2) e inclinarlo verso il basso.
Dopo aver sostituito il fusibile, premere il vano portaoggetti verso l’alto finché non scatta e rimontare l’ammortizzatore.

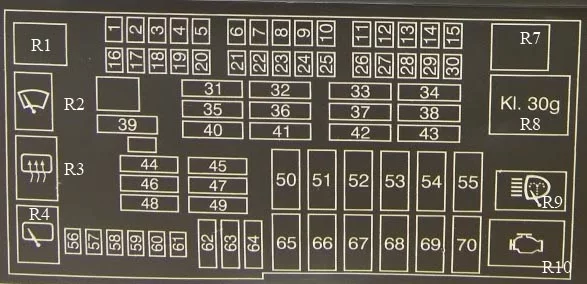

Schema della scatola dei fusibili (tipo 1)
BMW 1 fusibili nel vano portaoggetti (tipo 1)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F1 | 15 | fino al 09.2005:Controllo della trasmissione |
| F1 | 10 | dal 09.2006:Controllore di sicurezza contro il ribaltamento |
| F2 | 5 | fino al 03.2007: Specchio retrovisore interno elettrocromatico
stato al 03.2007: Presa OBDII dell’unità di controllo del quadro strumenti |
| F3 | – | – |
| F4 | 5 | Sistema di accesso al veicolo |
| F5 | 7.5 | fino al 03.2007: Centro di controllo delle funzioni, tetto |
| F5 | 20 | stato al 03.2007: Pompa elettrica del carburante |
| F6 | 15 | fino al 09.2007:Modulo di controllo della trasmissione |
| F6 | 5 | dal 09.2007: Sensore AUC;
Convertitore DC / DC |
| F7 | 20 | fino al 03.2007: Unità di controllo, riscaldamento indipendente e supplementare. |
| F8 | 5 | fino al 03.2007: Cambiacartucce CD |
| F8 | 20 | stato al 03.2007: Amplificatore |
| F9 | 10 | fino al 03.2007: Cruise control attivo |
| F10 | – | – |
| F11 | 10 | fino al 09.2007: Radio |
| F11 | 30 | stato al 09.2007: N52 (125i, 130i):
Sensore di livello dell’olio; Attuatore DISA 1; Attuatore DISA 2; Valvola di sfiato del serbatoio del carburante; Sensore dell’albero motore; Sensore di flusso d’aria. |
| F11 | 20 | dal 09.2007:N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Iniettore del carburante, cilindro 1; Iniettore del carburante, cilindro 2; Iniettore del carburante, cilindro 3; Iniettore del carburante, cilindro 4; N43 (116i, 118i, 120i): Sensore di ossigeno prima del catalizzatore; Sensore di ossigeno 2 prima del catalizzatore; Sensore di ossigeno dopo il catalizzatore. |
| F12 | 20 | fino al 09.2007: Centro di controllo delle funzioni, tetto |
| F12 | 15 | dal 09.2007: Relè, pompa elettrica a vuoto |
| F13 | 5 | Controllore |
| F14 | – | – |
| F15 | 5 | Sensore AUC |
| F 16 | 15 | fino al 03.2007: Clacson destro;
03.2007-09.2007: Clacson sinistro; Clacson destro. |
| F 16 | 10 | dal 09.2007:N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Ventilatore E-box; Sensore dell’albero motore; Valvola di sfiato del serbatoio del carburante; Misuratore di flusso d’aria calda; N43 (116i, 118i, 120i): Ventilatore E-box; Albero motore – sensore; Sistema di aspirazione variabile: Sensore di posizione e attuatore; Misuratore di flusso d’aria massico; Gruppo di azionamento delle lamelle del radiatore; N52 (125i, 130i): Sensore EAC; Relè della pompa dell’aria secondaria; Ventilatore E-box. |
| F17 | 5 | fino al 03.2007: Sistema di navigazione |
| F17 | 10 | dal 09.2007:N52 (125i, 130i):
Valvola di scarico; USA: Modulo diagnostico per perdite di carburante; N43 (116i, 118i, 120i): Sensore di ossido di azoto. |
| F18 | 5 | fino al 03.2007: Cambiacartucce CD;
dal 03.2007: Specchio retrovisore interno elettrocromatico. |
| F19 | 7.5 | fino al 03.2007:Modulo di controllo accesso Comfort;
Modulo elettronico della maniglia esterna, lato conducente Modulo elettronico della maniglia esterna; Sirena lato passeggero e sensore di allerta ribaltamento; dal 03.2007: Sirena e sensore di allerta ribaltamento. |
| F20 | 5 | Controllo dinamico della stabilità (DSC) |
| F21 | 7.5 | Set di interruttori nella porta del conducente;Specchietti retrovisori esterni. |
| F22 | – | – |
| F23 | 10 | Fuori dagli USA:Sintonizzatore digitale;
Modulo video; USA: Ricevitore satellitare; Sintonizzatore digitale USA. |
| F24 | 5 | Controllo della pressione degli pneumatici (RDC) |
| F25 | – | – |
| F26 | 10 | Controllore telematico (TCU);Dispositivo universale di ricarica e gestione senza mani (ULF);
Trasmettitore-ricevitore telefonico (senza TCU o ULF); Divisore dell’antenna; Compensatore; Scatola di estrazione. |
| F27 | 5 | Set di interruttori nella porta del conducente;Dispositivo trasmettitore-ricevitore telefonico. |
| F28 | 5 | Centro di controllo delle funzioni, tetto;Controllo della distanza di parcheggio (PDC). |
| F29 | 5 | Sensore AUC (fino al 03.2007);Modulo di riscaldamento del sedile del conducente;
Modulo di riscaldamento del sedile del passeggero; |
| F30 | 20 | Accendino anteriore;Presa di ricarica, console centrale, posteriore;
Presa nel bagagliaio. |
| F31 | 30 | fino al 09.2005: Controllo dinamico della stabilità (DSC) |
| F31 | 20 | dal 09.2005:Radio (con radio RAD o interfaccia utente RAD2-BO)
CCC / M-ASK (con interfaccia utente M-ASK-BO o interfaccia utente CCC-BO). |
| F32 | 30 | fino al 03.2007:Modulo del sedile anteriore sinistro (con memoria);
Modulo di riscaldamento del sedile del conducente (senza memoria); dal 03.2007: Modulo del sedile anteriore sinistro. |
| F33 | 30 | fino al 03.2007:Interruttore, regolazione del sedile del passeggero;
Interruttore di regolazione della larghezza dello schienale del sedile del passeggero; Interruttore di supporto lombare del passeggero; Blocco valvola di regolazione della larghezza dello schienale del sedile del passeggero; Blocco valvola supporto lombare anteriore destro. |
| F33 | 5 | stato al 03.2007: Centralina di controllo accesso Comfort;
Modulo elettronico della maniglia esterna lato conducente; Modulo elettronico della maniglia esterna lato passeggero. |
| F34 | 30 | fino al 03.2007: Amplificatore |
| F34 | 5 | stato al 03.2007: Cambiacartucce CD |
| F35 | 20 | fino al 09.2005:N46 (118i, 120i), N45 (116i):
Pompa elettrica del carburante; N52 (125i, 130i), M47 / TU2 (118d, 120d): Controllo della pompa del carburante (EKPS). |
| F35 | 30 | dal 09.2005: Controllo dinamico della stabilità (DSC) |
| F36 | 30 | Modulo per le gambe |
| F37 | 30 | fino al 03.2007:Interruttore per la regolazione della larghezza dello schienale del sedile del conducente;
Interruttore di supporto lombare del conducente; Blocco valvole per la regolazione della larghezza dello schienale del sedile del conducente; Blocco valvole, supporto lombare anteriore sinistro. |
| F37 | 10 | 03.2007-09.2007:Interruttore per la regolazione della larghezza dello schienale del sedile del passeggero;
Interruttore per la regolazione della larghezza dello schienale del sedile del conducente; Interruttore di supporto lombare del passeggero; Interruttore di supporto lombare del conducente; Blocco valvole per la regolazione della larghezza dello schienale del sedile del conducente; Blocco valvole per la regolazione della larghezza dello schienale del sedile del conducente; Blocco valvole, supporto lombare anteriore sinistro; Valvola di blocco, supporto lombare anteriore sinistro. |
| F37 | 30 | stato al 09.2007: N52 (125i, 130i):
Controllore DME; Pompa elettrica del liquido di raffreddamento; Termostato; Sensore dell’albero a camme delle valvole di scarico; Sensore dell’albero a camme di scarico; Elettrovalvola del sistema VANOS, aspirazione; Elettrovalvola del sistema VANOS, scarico. |
| F38 | 30 | stato al 09.2007:N52 (125i, 130i):
Sensore di ossigeno prima del catalizzatore; Sensore di ossigeno 2 prima del catalizzatore; Sensore di ossigeno dopo il catalizzatore; Sensore di ossigeno 2 dopo il catalizzatore; Riscaldamento del serbatoio dell’albero motore 1. |
| F39 | 30 | fino al 09.2007:Motore dei tergicristalli
dal 09.2007: N52 (125i, 130i): Iniettore del carburante, cilindro 1; Iniettore del carburante, cilindro 2; Iniettore del carburante, cilindro 3; Iniettore del carburante, cilindro 4; Iniettore del carburante, cilindro 5; Iniettore del carburante, cilindro 6; Bobina di accensione, cilindro 1; Bobina di accensione, cilindro 2; Bobina di accensione, cilindro 3; Bobina di accensione, cilindro 4; Bobina di accensione, cilindro 5; Bobina di accensione, cilindro 6; Condensatore di soppressione delle interferenze per le bobine di accensione. |
| F40 | 20 | fino al 09.2005: Radio (con radio RAD o interfaccia utente RAD2-BO);CCC / M-ASK (con interfaccia utente M-ASK-BO o interfaccia utente CCC-BO);dal 09.2005-03.2007:Pompa elettrica del carburante (senza EKPS);Controllo della pompa del carburante (EKPS). |
| F40 | 7.5 | stato al 03.2007: Centro di controllo delle funzioni, tetto |
| F41 | 30 | Modulo per le gambe |
| F42 | 30 | fino al 09.2005 r:Interruttore per la regolazione della larghezza dello schienale del sedile del conducente;
Interruttore di supporto lombare del conducente; Blocco valvola di regolazione della larghezza dello schienale del sedile del conducente; Blocco valvole, supporto lombare anteriore sinistro; 09.2006-03.2007: Modulo del rimorchio. |
| F42 | 40 | stato al 03.2007: Modulo Footwell |
| F43 | 30 | Pompa del lavavetri dei fari |
| F44 | 30 | Modulo del rimorchio |
| F45 | 20 | fino al 09.2005 r:Presa del rimorchio |
| F45 | 40 | 09.2005-03.2007:Controllo attivo |
| F45 | 30 | stato al 03.2007: Modulo del sedile, anteriore destro |
| F46 | 30 | Circuito di blocco del deumidificatore del lunotto posteriore (positivo) |
| F47 | 20 | stato al 09.2005 r: Presa del rimorchio |
| F48 | 20 | Controllore del funzionamento intermittente dei tergicristalli e lavavetri posteriori |
| F49 | 30 | fino al 03.2007 r: Modulo di riscaldamento del sedile del passeggero
03.2007-09.2007: Modulo del sedile, anteriore destro |
| F49 | 40 | dal 09.2007 r:Controllo attivo |
| F50 | 40 | fino al 09.2005:Controllo attivo |
| F50 | 10 | stato al 03.2007 r:Unità di controllo DME |
| F51 | 50 | Sistema di accesso al veicolo |
| F52 | 50 | fino al 03.2007 r: Modulo Footwell |
| F52 | 20 | stato al 03.2007 r: Modulo di riscaldamento del sedile del conducente |
| F53 | 50 | fino al 03.2007 r: Modulo Footwell |
| F53 | 20 | stato al 03.2007 r: Modulo di riscaldamento del sedile del passeggero |
| F54 | 60 | fino al 03.2007: B + distributore potenziale |
| F54 | 30 | stato al 03.2007 r: Modulo del rimorchio |
| F55 | – | – |
| F56 | 15 | Chiusura centralizzata |
| F57 | 15 | Chiusura centralizzata |
| F58 | 5 | Presa OBD II del quadro strumenti |
| F59 | 5 | Gruppo di interruttori della colonna dello sterzo |
| F60 | 7.5 | Riscaldamento;Climatizzazione, |
| F61 | 10 | Display centrale informativo;Illuminazione del vano portaoggetti;
Illuminazione del bagagliaio sul lato destro. |
| F62 | 30 | Controllo della finestra |
| F63 | 30 | Controllo della finestra |
| F64 | 30 | Controllo della finestra |
| F65 | 40 | Controllo dinamico della stabilità (DSC) |
| F66 | 50 | Riscaldatore del carburante |
| F67 | 50 | fino al 03.2007 r: Fase di uscita del ventilatore |
| F67 | 30 | stato al 03.2007 r: Fase di uscita del ventilatore |
| F68 | 50 | fino al 03.2007 r: Relè, pompa elettrica a vuoto |
| F68 | 40 | stato al 03.2007 r: Modulo Footwell |
| F69 | 50 | Ventilatore elettrico |
| F70 | 50 | Pompa di iniezione dell’aria secondaria;N45 (116i):
Pompa elettrica a vuoto. |
| F71 | 20 | Presa del rimorchio |
| F72 | 15 | N45, N45 / TU2 (116i):Relè, pompa elettrica a vuoto |
| F73 | 10 | N46 / TU2 (118i, 120i), N45 / TU2 (116i):Sensore dell’albero motore;
Ventilatore E-box; Valvola di sfiato del serbatoio del carburante; Misuratore di flusso d’aria calda; 03.2007-09.2007: N52 (125i, 130i): Sensore EAC; Relè della pompa dell’aria secondaria; Ventilatore E-box; Misuratore di flusso d’aria con pellicola calda. |
| F74 | 10 | 03.2007-09.2007:N52 (125i, 130i):
Valvola di scarico; USA: Modulo diagnostico per perdite di carburante; dal 09.2007: N43 (116i, 118i, 120i): Sensore di ossido di azoto. |
| F75 | – | – |
| F76 | 20 | 03.2007-09.2007: N43 (116i, 118i, 120i):Sensore di ossigeno prima del catalizzatore;Sensore di ossigeno 2 prima del catalizzatore;Sensore di ossigeno dopo il catalizzatore;N46 / TU2 (118i, 120i), N45 / TU2 (116i): Iniettore del carburante, cilindro 1; Iniettore del carburante, cilindro 2; Iniettore del carburante, cilindro 3; Iniettore del carburante, cilindro 4. |
| F76 | 30 | 03.2007-09.2007: N52 (125i, 130i):Sensore di stato dell’olio;Attuatore DISA 1;Attuatore DISA 2;Valvola di sfiato del serbatoio del carburante; Sensore dell’albero motore; Sensore di flusso d’aria massico. |
| F77 | 30 | N43 (116i, 118i, 120i):Unità di controllo DME;
Valvola di regolazione della pressione dell’olio; Sensore dell’albero a camme delle valvole di scarico; Valvola elettromagnetica del sistema VANOS; Valvola elettromagnetica del sistema di aspirazione VANOS, scarico; N45 / TU2 (116i): Unità di controllo DME; Valvola della pompa a flusso; Sensore dell’albero a camme di scarico sensore dell’albero a camme; Elettrovalvola del sistema VANOS, aspirazione; Elettrovalvola del sistema VANOS, scarico; Riscaldamento, valvola di sfiato della scatola del motore; N46 / TU2 (118i, 120i): Controllore DME; Mappa delle caratteristiche del termostato di aspirazione; Sensore dell’albero a camme; Sensore dell’albero a camme di scarico; Elettrovalvola del sistema di scarico VANOS; Elettrovalvola del sistema VANOS, aspirazione; Riscaldamento, valvola di sfiato della scatola del motore; 03.2007-09.2007: Iniettore del carburante, cilindro 1; Bobina di accensione, cilindro 1; Condensatore di soppressione delle interferenze per le bobine di accensione. |
| F78 | 30 | N43 (116i, 118i, 120i):Bobina di accensione, cilindro 2; Bobina di accensione, cilindro 3; Bobina di accensione, cilindro 4; Condensatore di soppressione delle interferenze per le bobine di accensione; N46 / TU2 (118i, 120i), N45 / TU2 (116i): Sensore di ossigeno prima del catalizzatore convertitore; Sensore di ossigeno 2 prima del catalizzatore; Sensore di ossigeno dopo il catalizzatore; 03.2007-09.2007: Controllore DME; Pompa elettrica del liquido di raffreddamento; Termostato, mappa di raffreddamento; Sensore dell’albero a camme delle valvole di scarico; Sensore dell’albero a camme di scarico; Elettrovalvola del sistema VANOS, aspirazione; Elettrovalvola del sistema VANOS, scarico. |
| F79 | 30 | 03.2007-09.2007: N43 (116i, 118i, 120i):Sensore di stato dell’olioRiscaldamento, valvola di sfiato della scatola del motoreValvola elettromagnetica, cuscino del motoreValvola di sfiato del serbatoio del carburante Valvola di regolazione del volume Termostato mappato caratteristico N46 / TU2 (118i, 120i), N45 / TU2 (116i): Bobina di accensione, cilindro 1; N52 (125i, 130i): Sensore di ossigeno prima del catalizzatore; Sensore di ossigeno 2 prima del catalizzatore; Sensore di ossigeno dopo il catalizzatore; Sensore di ossigeno 2 dopo il catalizzatore convertitore; Riscaldamento del serbatoio dell’albero motore 1. |
| F80 | – | – |
| F81 | 30 | Modulo del rimorchio |
| F82 | – | – |
| F83 | – | – |
| F84 | 30 | Pompa del lavavetri dei fari |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | 20 | fino al 09.2007: Controllo della pompa del carburante (EKPS) |
| F88 | 30 | stato al 09.2007: Fase di uscita del ventilatore |
| R1 | Connettore del cablaggio | |
| R2 | Relè doppio della pompa elettrica del carburante / clacson (solo clacson M47TU2) è montato su una scheda di circuito stampato nell’alloggiamento | |
| R3 | Semestre. Relè 30g_f (installato solo in combinazione con l’attrezzatura appropriata) è montato su PCB nell’alloggiamento | |
| R4 | Semestre. Relè 15 è montato su PCB nell’alloggiamento | |
| R5 | Semestre. Relè 30g | |
| R6 | Alimentatore | |
| R7 | Relè del tergicristallo anteriore | |
| R8 | Relè della pompa dell’aria secondaria | |
| R9 | Interfaccia interna, unità di controllo della scatola di collegamento | |
| R10 | Relè del tergicristallo posteriore | |
| R11 | Relè del riscaldamento del lunotto posteriore | |
| R12 | Relè tergicristallo di 1° grado | |
| R13 | Relè tergicristallo di 2° grado è montato su una scheda di circuito stampato nell’alloggiamento |

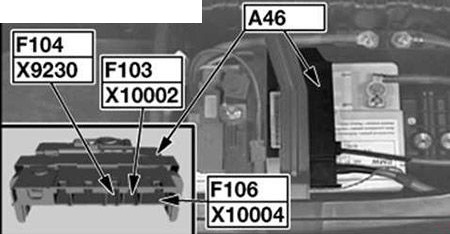

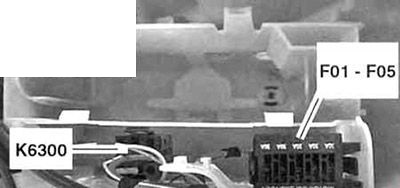

Schema della scatola dei fusibili (tipo 2)
Fusibili BMW 1 – descrizione
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F103 | – | – |
| F104 | – | Sensore della batteria |
| F105 | 100 | Assistenza elettronica alla sterzata (EPS) |
| F106 | 100 | Riscaldatore elettrico ausiliario |
| F108 | 250 | Scatola di collegamento |
| F203 | 100 | Punto di avvio – relè principale DDE |
N54 (135i)
N54 (135i)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F01 | 30 | Bobina di accensione, cilindro 1; Bobina di accensione, cilindro 2; Bobina di accensione, cilindro 3; Bobina di accensione, cilindro 4; Bobina di accensione, cilindro 5; Bobina di accensione, cilindro 6;Condensatore di soppressione delle interferenze per le bobine di accensione. |
| F02 | 30 | Unità di controllo DME;Termostato del liquido di raffreddamento;
Pompa elettrica del liquido di raffreddamento; Mappa delle caratteristiche del termostato; Sensore dell’albero a camme di scarico; Elettrovalvola del sistema VANOS; Sensore dell’albero a camme delle valvole di aspirazione; Sensore VANOS; Valvole di sfiato. |
| F03 | 20 | Sensore dell’albero motore;Valvola di sfiato del serbatoio del carburante;
Sensore di stato dell’olio; Valvola di regolazione del volume. |
| F04 | 30 | Riscaldatori della valvola di sfiato della scatola del motore;Riscaldatori del sensore di ossigeno. |
| F05 | – | – |
| F06 | 10 | Ventilatore E-box;Valvola di uscita;
USA: Modulo diagnostico per perdite di carburante. |
| F07 | 40 | Pompa elettrica del liquido di raffreddamento |
| K6400 | Relè principale DME | |
| A2076 | Potenza B + |
N52 (125i, 130i)
N52 (125i, 130i)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F01 | 30 | Bobina di accensione, cilindro 1; Bobina di accensione, cilindro 2; Bobina di accensione, cilindro 3; Bobina di accensione, cilindro 4; Bobina di accensione, cilindro 5; Bobina di accensione, cilindro 6;Condensatore di soppressione delle interferenze per le bobine di accensione. |
| F02 | 30 | Termostato del liquido di raffreddamento;Pompa elettrica del liquido di raffreddamento;
Sensore dell’albero a camme di scarico; Elettrovalvola del sistema di scarico del VANOS; Sensore dell’albero a camme di aspirazione; Elettrovalvola del sistema di aspirazione del VANOS. |
| F03 | 20 | Sensore dell’albero motore;Modulo di controllo del motore (ECM);
Valvola di sfiato del serbatoio del carburante; Sensore di flusso d’aria massico; Sensore di stato dell’olio; Controllori del collettore di aspirazione variabile. |
| F04 | 30 | Riscaldatori della valvola di sfiato della scatola del motore;Riscaldatori del sensore di ossigeno. |
| F05 | 30 | Relè dell’iniettore del carburante |
| F06 | 10 | Sensore EAC;Ventilatore E-box;
Valvola di scarico; Modulo diagnostico per perdite di carburante; Scatola di collegamento; Sensore di flusso d’aria massico per iniezione secondaria. |
| F07 | 40 | Relè Valvetronic (WT) |
| F09 | 30 | Pompa elettrica del liquido di raffreddamento |
| F010 | 5 | Relè del riscaldamento della valvola di sfiato della scatola del motore;Bobina di accensione, cilindro 1; Bobina di accensione, cilindro 2; Bobina di accensione, cilindro 3; Bobina di accensione, cilindro 4. |
| A6000 | Modulo di controllo del motore (ECM) | |
| K6300 | Relè principale DME | |
| K6319 | Relè Valvetronic (WT) | |
| K6327 | Relè dell’iniettore del carburante | |
| K6539 | Relè del riscaldamento della valvola di sfiato della scatola del motore |
N46 (118i, 120i)
N46 (118i, 120i)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F01 | 20 | Iniettore del carburante, cilindro 1; Iniettore del carburante, cilindro 2; Iniettore del carburante, cilindro 3; Iniettore del carburante, cilindro 4. |
| F02 | 20 | Elettrovalvola del sistema VANOS, aspirazione;Elettrovalvola del sistema VANOS, scarico;
Sensore dell’albero a camme II; Sensore dell’albero a camme I; Termostato, mappa di raffreddamento. |
| F03 | 30 | Unità di controllo DME;Misuratore di flusso d’aria massico con pellicola calda;
Sensore di livello dell’olio; Sensore dell’albero motore; Valvola di sfiato del serbatoio del carburante; Riscaldamento, valvola di sfiato della scatola del motore. |
| F04 | 10 | Ventilatore E-box;Scatola di collegamento. |
| F05 | 30 | Sensore di ossigeno prima del catalizzatore;Sensore di ossigeno dopo il catalizzatore;
Sensore di ossigeno 2 prima del catalizzatore (con 4 sensori di ossigeno); Sensore di ossigeno 2 dopo il catalizzatore (con 4 sensori di ossigeno). |
| F001 | 10 | Relè di risparmio energetico, morsetto 15 |
| F0001 | 40 | Relè, distribuzione variabile delle valvole |
N45 (116i)
N45 (116i)
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F01 | 30 | Misuratore di flusso d’aria calda;Valvola di sfiato del serbatoio del carburante;
Sensore di livello dell’olio; Valvola della pompa a flusso. |
| F02 | 30 | Sensore di ossigeno prima del catalizzatore;Sensore di ossigeno dopo il catalizzatore. |
| F03 | 20 | Iniettore del carburante, cilindro 1; Iniettore del carburante, cilindro 2; Iniettore del carburante, cilindro 3; Iniettore del carburante, cilindro 4;Sensore dell’albero motore;Sensore dell’albero a camme I;Sensore dell’albero a camme II;Ventilatore E-box; Scatola di collegamento (relè della pompa del carburante); |
| F04 | 30 | Valvola elettromagnetica VANOS;Valvola elettromagnetica di aspirazione VANOS;
Unità di controllo DME di scarico. |
| F05 | 30 | Relè di risparmio energetico, morsetto 15 |
M47 / TU2 (118d, 120d)
M47 / TU2 (118d, 120d)
<table id=”tablepress
