BMW Serie 5 F10/F11/F07/F18 (2011-2017) – scatola dei fusibili

Luca Moretti

In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 5 (F10, F11, F07, F18) 2011-2017, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

BMW Serie 5 F10/F11/F07/F18 (2011-2017) – schema della scatola dei fusibili

Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Fusibile accendisigari (presa di alimentazione) in BMW Serie 5 F10/F11/F07/F18 (2011-2017) è il fusibile 54 o 65 nella scatola dei fusibili.

Scatola dei fusibili nel vano guanti

Scatola dei fusibili nell’abitacolo

Posizione della scatola dei fusibili.

Nel vano guanti. Spingi la maniglia verso l’alto, freccia 1 e apri il coperchio,
freccia 2.

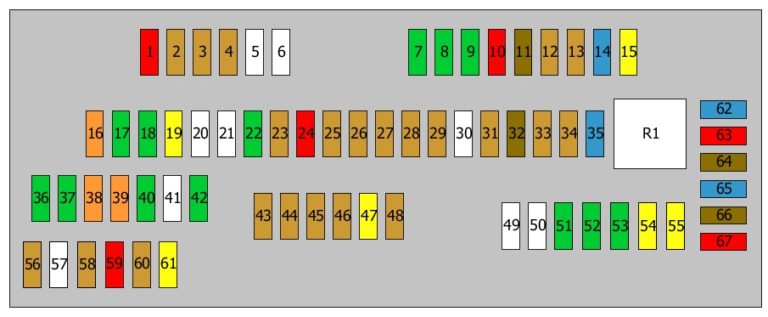

Schema della scatola dei fusibili

Nr Amperaggi [A] Descrizione
1 10 A Unità di controllo per le gambe
2 5A Controllo dinamico della stabilità (DSC);Unità di controllo delle porte.
3 5A Unità di controllo centrale del portone;Presa diagnostica.
4 5A Unità di controllo
o non utilizzata
5 Non utilizzato
6 Non utilizzato
7 30A Scatola di connessione
8 30A Scatola di connessione
9 30A Scatola di connessione
10 10 A Cluster strumenti
11 7,5A Unità di controllo riscaldamento e climatizzazione
12 5A Luce nel vano guanti
13 5A Interruttori sulla colonna dello sterzo;Interruttore luci;

Sistema di assistenza al conducente.
14 15A Scatola di connessione
15 20A Scatola di connessione
16 40A Unità di controllo per le gambe
17 30A Unità di controllo per le gambe
18 30A Unità di controllo per le gambe
19 20A Unità di controllo del rimorchio
20 Non utilizzato
21 Non utilizzato
22 30A Valvola di regolazione della pressione nel rail;Elettromagnete di dosaggio carburante;

Sensore dell’albero a camme;

Elettrovalvola del regolatore di pressione del turbo;

Misuratore di flusso d’aria;

Misuratore di flusso massico;

Elettromagnete di controllo della pressione del turbo;

Elettromagnete del regolatore di pressione del turbo;

Valvola di regolazione della pressione nel rail;

Elettrovalvola di dosaggio carburante;

Sensore dell’albero a camme;

Elettromagnete del regolatore di pressione del turbo;

Valvola di regolazione della pressione del rail;

Elettrovalvola di dosaggio carburante;

Valvola di bypass del compressore;

Sensore dell’albero a camme.
23 5A Telematica
24 10 A Interruttori della colonna dello sterzo
25 5A Unità di controllo del display heads-up
26 5A Cluster strumenti
27 5A Estrazione dell’altoparlante
28 5A Sistema video
o non utilizzato
29 5A Unità di controllo posteriore;Unità di controllo Touchbox.
30
31 5A Unità di controllo del climatizzatore posteriore;Interruttore riscaldamento dei sedili posteriori.
32 7,5A Interruttore di regolazione del sedile del conducente;Controllore dell’interruttore della porta;

Interruttore di regolazione del sedile del passeggero anteriore;

Specchio esterno;

Modulo del tetto apribile;

Luce di cortesia posteriore.
33 5A Unità di controllo del tenditore della cintura di sicurezza;Unità di controllo del riscaldamento;

Valvola di sfiato del serbatoio;

Valvola di chiusura del serbatoio carburante;

Unità di controllo del tenditore della cintura di sicurezza;

Unità di controllo del riscaldamento.
34 5A Modulo di integrazione con il telaio
35 15A Relè principale DDE
36 30A Pompa del lavacristalli dei fari
37 30A Controllo della dinamica verticale
38 40A Unità di controllo dell’accesso al veicolo
39 40A Unità di controllo dell’assistenza alla sterzata
40 30A Controllo dinamico della stabilità (DSC)
41 Non utilizzato
42 30A Elettrovalvole elettroidrauliche di montaggio del motore;Valvola di bypass del raffreddamento EGR;

Sensore di qualità dell’olio;

Sonda lambda dopo il catalizzatore;

Sonda lambda prima del catalizzatore;

Misuratore di flusso massico;

Elettrovalvole elettroidrauliche di montaggio del motore;

Valvola di bypass del raffreddamento EGR;

Sensore di qualità dell’olio;

Sonda lambda dopo il catalizzatore;

Sensore di ossigeno prima del catalizzatore;

Bypass del compressore;

Misuratore di flusso massico d’aria;

Elettrovalvole elettroidrauliche di montaggio del motore;

Valvola di bypass del raffreddamento EGR;

Sensore di qualità dell’olio;

Sensore di livello dell’olio;

Sensore di ossigeno dopo il catalizzatore;

Sensore di ossigeno prima del catalizzatore;

Bypass del compressore;

Elettrovalvola di controllo Wastegate;

Misuratore di flusso massico d’aria.
43 5A Motore elettromeccanico di assistenza alla sterzata;Valvola di posizione del corpo farfallato;

Motore elettromeccanico di assistenza alla sterzata.
44 5A Climatizzazione automatica;Unità di controllo della telecamera.
45 5A Controllo della dinamica verticale;Unità di controllo dell’assistenza alla sterzata.
46 5A Controllore delle lamelle del radiatore;Cruise control.
47 20A Pompa del liquido di raffreddamento per la ricircolazione dei gas di scarico;Elettrovalvola di ricircolazione dei gas di scarico.
48 5A Specchio retrovisore elettrocromatico;Riscaldatore del tappo di sfiato del basamento.
49
50 Non utilizzato
51 30A Modulo del tergicristallo
52 30A Unità di controllo del sedile del conducente;Interruttore di regolazione del sedile del conducente.
53 30A Unità di controllo del sedile del passeggero;Interruttore di regolazione del sedile del passeggero anteriore.
54 20A Presa 12V anteriori e posteriori
55 20A Tergicristallo posteriore
56 5A Unità di controllo dell’accesso al veicolo
57 Non utilizzato
58 5A Filtro rumore;Modulo del tetto apribile.
59 10 A Pompa dell’intercooler
60 5A Interruttore del freno di stazionamento
61 20A Modulo del tetto apribile
62 15A Clacson
63 10 A Controllo automatico del cambio
64 7,5A Interruttore di cambio marcia
65 15A Presa 12V aggiuntiva;Sistema di riscaldamento ausiliario
(anche usato 20A).
66 7,5A Modulo del tetto apribile;Controllore dell’interruttore della porta;

Specchio esterno.
67 10 A Interruttore di regolazione del sedile del conducente;Interruttore di regolazione del sedile del passeggero anteriore;

Blocco valvola, supporto lombare.
68 40A Ventilatore
69 50A Controllo dinamico della stabilità (DSC)
70 60A Relè di disconnessione del ventilatore di raffreddamento
71 50A Riscaldatore del filtro carburante
R1 Terminale 30 relè

Relè aggiuntivo nell’abitacolo (si trova nel vano guanti)

R1 – relè di disconnessione del ventilatore di raffreddamento.

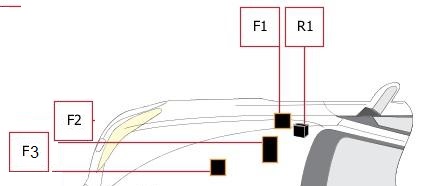

Fusibili e relè aggiuntivi nel vano motore.

Nr Amperaggi [A] Circuiti protetti
1 5A Motore elettromeccanico di assistenza alla sterzata
2 30A Distribuitore;Elettronica del motore.
3 125A Motore elettromeccanico di assistenza alla sterzata;Condensatore.
R1 Relè principale DDE

Scatola dei fusibili n. 1 nel bagagliaio.

posizione della scatola dei fusibili.

Apri il coperchio sul lato destro della copertura. Informazioni sui tipi e le posizioni dei fusibili
si trovano su un foglio separato.

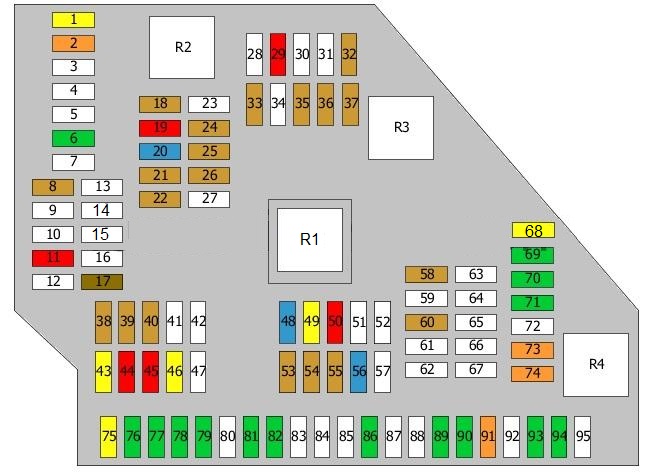

schema della scatola dei fusibili.

Nr Amperaggi [A] Descrizione
1 20A Unità di controllo del rimorchio
2 40A Unità di controllo per le gambe
3
4 Non utilizzato
5 Non utilizzato
6 30A Amplificatore Hi-Fi;Modulo di connessione del sistema audio.
7
8 5A Controllo della carica;Controllo dinamico della stabilità (DSC).
9 Non utilizzato
10 Non utilizzato
11 10 A Chiusura automatica silenziosa delle porte
12 Non utilizzato
13 Non utilizzato
14 Non utilizzato
15 Non utilizzato
16 Non utilizzato
17 7,5A Display informativo posteriore
18 5A Telematica;USB.
19 10 A Display informativo;Sistema di intrattenimento in auto posteriore.
20 15A Modulo di connessione del sistema audio;Modulo di connessione del sistema audio;

Sistema audio.
21 5A Amplificatore Hi-Fi;DVD.
22 5A Unità di controllo infotainment;Unità del sistema video;

Ventilatore.
23 Non utilizzato
24 5A Unità di controllo della telecamera
25 5A Unità di controllo del sistema di visione notturna
26 5A Sistema video
27 Non utilizzato
28 Non utilizzato
29 10 A Elettrovalvola di controllo Wastegate
30
31 Non utilizzato
32 5A Avviso di rilevamento della corsia
33 5A Riscaldatore aggiuntivo;Controllore del tetto convertibile;

Riscaldatore aggiuntivo;

Faro destro, luce abbagliante.
34
35 5A Sensore di inclinazione dell’asse posteriore;Assistenza al parcheggio;

Sensore di inclinazione dell’asse posteriore Servotronic.
36 5A Valvola elettrica di commutazione, valvola di scarico
37 5A Convertitore DC-DC;Unità di controllo del tetto convertibile.
38 5A Relè di disconnessione del ventilatore di raffreddamento
39 5A Scatola di trasferimento
40 5A Diagnostica delle perdite del serbatoio carburante;Controllo della pressione nei pneumatici.
41 Non utilizzato
42 Non utilizzato
43 20A Riscaldatore ausiliario
44 10 A Chiusura automatica silenziosa delle porte
45 10 A Chiusura automatica silenziosa delle porte
46 20A Presa per rimorchio
47 Non utilizzato
48 15A Presa 12V aggiuntiva
(20A anche usato)
49 20A Unità di controllo del tetto convertibile;Modulo di traino del rimorchio.
50 10 A Chiusura automatica silenziosa delle porte
51 Non utilizzato
52 Non utilizzato
53 5A Controllo dell’altezza di guida
54 5A Telecomando del bagagliaio
Interruttore del portellone posteriore
55 5A Illuminazione del bagagliaio
56 15A Blocco del portellone posteriore/bagagliaio
57 Non utilizzato
58 5A Unità di controllo del freno di stazionamento
59
60 5A Sistema di allarme;Rilevamento delle perdite di vuoto.
61 Non utilizzato
62
63 Non utilizzato
64
65
66 Non utilizzato
67
68 20A Ventilatore del riscaldatore
69 30A Scatola di trasferimento
o non utilizzata
70 30A Unità di controllo del freno di stazionamento
71 30A Unità di controllo del freno di stazionamento
72 Non utilizzato
73 40A Relè di disconnessione del compressore
74 40A Telecomando del bagagliaio
75 20A Controllo della pompa carburante
76 30A Amplificatore Hi-Fi
o non utilizzato
77 30A Convertitore DC-DC
78 30A Unità di controllo riscaldata dei sedili posteriori;Unità di controllo dei sedili posteriori
79 30A Unità di controllo riscaldata dei sedili posteriori;Unità di controllo dei sedili posteriori.
80 Non utilizzato
81 30A Unità di controllo del riscaldamento del sedile del conducente
82 30A Unità di controllo del riscaldamento del sedile del passeggero
83 Non utilizzato
84
85
86 30A Riscaldatore aggiuntivo
87
88
89 30A Unità di controllo del tenditore delle cinture di sicurezza
o non utilizzata
90 30A Unità di controllo del tenditore delle cinture di sicurezza
o non utilizzata
91 40A Amplificatore Hi-Fi
92 Non utilizzato
93 30A Riscaldatore aggiuntivo
94 30A De-icing del lunotto posteriore
95 Non utilizzato
R1 Terminale 30 relè
R2 Terminale 30 relè
R3 Terminale 15 relè
R4 Relè riscaldato del lunotto posteriore
