BMW Serie 7 F01 e F02 (2009-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 7 (F01 e F02) 2009‑2016, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW Serie 7 F01/F02 (2009-2016) – schema dei fusibili
Anno di produzione: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016

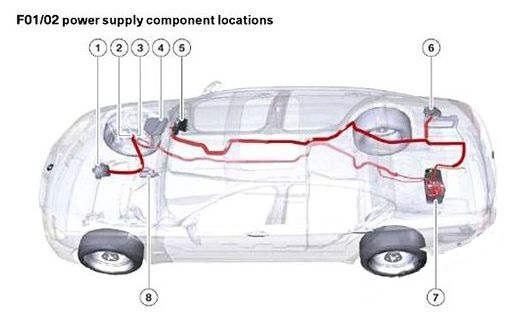

Posizione degli elementi dell’alimentatore
| Nr | Posizione |
|---|---|
| 1 | Alternatore |
| 2 | Polo positivo della batteria |
| 3 | Scatola di distribuzione della potenza nel vano motore |
| 4 | Scatola dell’elettronica nel vano motore |
| 5 | Supporto del fusibile anteriore dietro il vano portaoggetti |
| 6 | Supporto dei fusibili posteriori sul lato destro del bagagliaio |
| 7 | Batteria |
| 8 | Motorino di avviamento |
In fondo al post troverai la descrizione dei simboli!

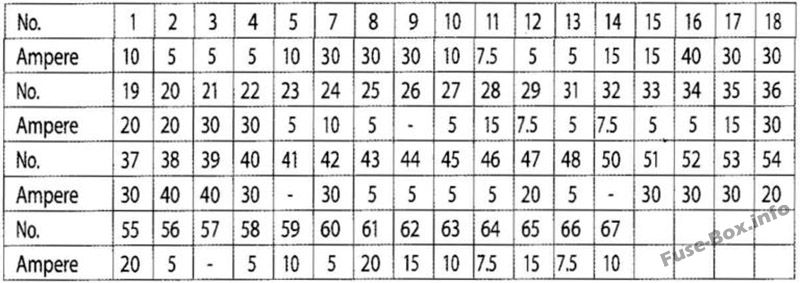

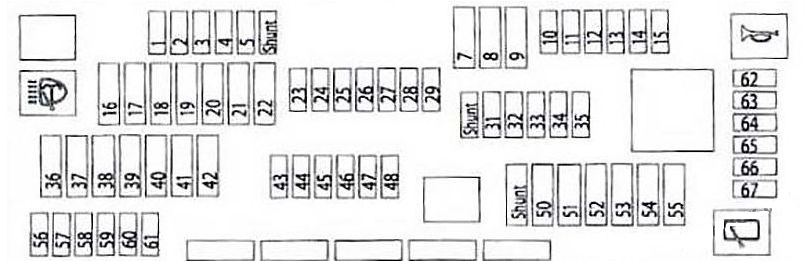

Scatola dei fusibili nel vano portaoggetti
| Nr | Amperaggi [A] |
|---|---|
| 1 | 10 |
| 2 | 5 |
| 3 | 5 |
| 4 | 5 |
| 5 | 10 |
| 7 | 30 |
| 8 | 30 |
| 9 | 30 |
| 10 | 10 |
| 11 | 7,5 |
| 12 | 5 |
| 13 | 5 |
| 14 | 15 |
| 15 | 15 |
| 16 | 40 |
| 17 | 30 |
| 18 | 30 |
| 19 | 20 |
| 20 | 20 |
| 21 | 30 |
| 22 | 30 |
| 23 | 5 |
| 24 | 10 |
| 25 | 5 |
| 26 | – |
| 27 | 5 |
| 28 | 15 |
| 29 | 7,5 |
| 31 | 5 |
| 32 | 7,5 |
| 33 | 5 |
| 34 | 5 |
| 35 | 15 |
| 36 | 30 |
| 37 | 30 |
| 38 | 40 |
| 39 | 40 |
| 40 | 30 |
| 41 | – |
| 42 | 30 |
| 43 | 5 |
| 44 | 5 |
| 46 | 5 |
| 47 | 20 |
| 48 | 5 |
| 50 | – |
| 51 | 30 |
| 52 | 30 |
| 53 | 30 |
| 54 | 20 |
| 55 | 20 |
| 56 | 5 |
| 57 | – |
| 58 | 5 |
| 59 | 10 |
| 60 | 5 |
| 61 | 20 |
| 62 | 15 |
| 63 | 10 |
| 64 | 7,5 |
| 65 | 15 |
| 66 | 7,5 |
| 67 | 10 |

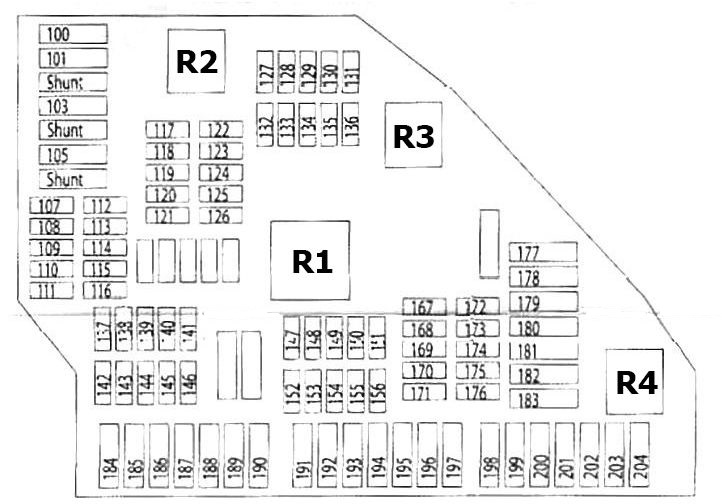

Scatola dei fusibili nel bagagliaio
Posizione della scatola dei fusibili
Si trova sul lato destro, dietro il coperchio.
| Nr | Amperaggi [A] |
|---|---|
| 100 | 20 |
| 101 | 40 |
| 103 | 20 |
| 105 | 30 |
| 107 | 5 |
| 108 | 5 |
| 109 | 10 |
| 110 | 10 |
| 111 | 20 |
| 112 | 5 |
| 113 | 5 |
| 114 | 5 |
| 115 | – |
| 116 | – |
| 117 | 5 |
| 118 | 7,5 |
| 119 | 15 |
| 120 | 5 |
| 121 | 5 |
| 122 | – |
| 123 | 5 |
| 124 | 5 |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | 10 |
| 129 | – |
| 130 | – |
| 131 | 5 |
| 132 | 5 |
| 133 | – |
| 134 | 5 |
| 135 | 5 |
| 136 | 5 |
| 137 | 5 |
| 138 | 5 |
| 139 | 5 |
| 140 | 7,5 |
| 141 | – |
| 142 | 20 |
| 143 | 10 |
| 144 | 10 |
| 145 | 20 |
| 146 | – |
| 147 | 15 |
| 148 | 20 |
| 149 | 10 |
| 150 | – |
| 151 | 10 |
| 152 | 5 |
| 153 | 5 |
| 154 | 5 |
| 155 | 15 |
| 156 | 5 |
| 167 | 5 |
| 168 | 5 |
| 169 | 5 |
| 170 | 5 |
| 171 | – |
| 172 | – |
| 173 | – |
| 174 | – |
| 175 | 10 |
| 176 | 15 |
| 177 | 20 |
| 178 | 30 |
| 179 | 30 |
| 180 | 30 |
| 181 | 30 |
| 182 | 40 |
| 183 | 40 |
| 184 | 20 |
| 158 | 30 |
| 186 | – |
| 187 | 30 |
| 188 | 30 |
| 189 | 40 |
| 190 | 30 |
| 191 | – |
| 192 | 30 |
| 191 | – |
| 194 | – |
| 195 | 30 |
| 196 | – |
| 197 | 30 |
| 198 | 30 |
| 199 | 30 |
| 200 | 40 |
| 201 | – |
| 202 | 30 |
| 203 | 30 |
| 204 | 30 |
Destinazione dei fusibili
| Simbolo | Numero |
 |
2, 35, 40, 43, 60, 180 |
 |
|
 |
1, 13, 24, 39, 43, 45, 134 |
 |
19, 100, 145, 148 |
 |
4, 8, 10, 13, 24, 25, 31, 44, 113, 118, 120, 121, 123, 124, 131, 140, 170, 200 |
 |
33, 38, 56, 103, 136, 190 |
 |
8, 32 |
 |
34, 37, 45, 107, 118 |
 |
63, 64, 38, 178 |
  |
8, 13, 16, 66, 101, 154 |
 |
10, 13, 154 |
 |
29 |
 |
58, 169 |
 |
8 |
 |
43, 46, 121, 128, 137 |
 |
8, 62 |
 |
2, 8, 14, 15, 32, 110, 114, 143, 144, 149 |
 |
7, 8, 9, 17, 18, 32 |
 |
187, 188 |
 |
27, 31, 32, 52, 53, 67, 112 |
 |
33, 198, 199 |
| OBD | 3 |
 |
121, 177, 181 |
 |
46 |
 |
8, 51, 55 |
 |
203, 204 |
 |
8 |
 |
44, 48, 142 |
 |
5, 13, 48, 58, 66 |
 |
34, 37, 45 |
 |
8, 12, 13 |
 |
8, 11, 31, 44, 156 |
 |
35, 132, 195, 202 |
 |
135, 139, 184 |
 |
20, 21, 22, 35, 42, 47, 59 |
 |
152, 182 |
 |
168 |
 |
4, 28, 105, 118, 120, 170, 189, 200 |
 |
139 |
 |
8, 36 |
 |
8, 36 |
 |
153, 155, 183 |
 |
58, 61 |
 |
23, 27, 117 |
 |
100, 109, 151 |
 |
58,61 |
 |
54, 65, 147, 176 |
Alcuni relè sono installati anche qui:
| Nr | Descrizione |
|---|---|
| R1 | Relè 30B |
| R2 | Relè 30F |
| R3 | Relè 15N |
| R4 | Relè riscaldamento lunotto posteriore |
Fusibili sulla batteria
Si trova nel bagagliaio, sotto la fodera.
La scatola di distribuzione sulla batteria è protetta sulla batteria del veicolo tramite una linguetta metallica. Per rilasciare la scatola di distribuzione, le clip metalliche devono essere premute verso il basso e verso l’esterno.
La scatola di distribuzione sulla batteria è dotata di fusibili per i seguenti carichi elettrici:
Supporto fusibili anteriore (250 A)
Supporto fusibili posteriore (100 A)
Scatola di distribuzione del vano motore (100 A)
– grande ventilatore elettrico (850 W o 1000 W)
Pompa elettrica del liquido di raffreddamento (100 A)
Sensore intelligente della batteria IBS
Significato dei simboli dei fusibili BMW
| Simbolo | Significato |
|---|---|
 |
ABS;Controllo della trazione. |
 |
Funzioni del volante |
 |
Modulo del gancio di traino/rimorchio |
 |
HUD |
 |
Sistema start/stop |
 |
Specchietti elettrici |
 |
Clacson |
 |
Climatizzazione |
 |
Accendino anteriore/posteriore;Presa per la ricarica del vano portaoggetti. |
 |
Sedili riscaldati |
 |
Regolazione del sedile |
 |
Modulo della porta |
 |
Finestre elettriche |
 |
OBD |
 |
Ventilatore |
 |
Cruise control |
 |
Lunotto posteriore riscaldato |
 |
Riscaldatore del liquido lavavetri |
 |
Riscaldamento |
 |
Luci interne |
 |
Contachilometri |
 |
Ventilatore elettrico |
 |
Fari principali |
 |
Modulo luci |
 |
Cambiatore CD |
 |
Allarme |
 |
Sensore di parcheggio |
 |
Home Link (apriporta garage) |
 |
Sospensione pneumatica (?) |
 |
Indicatore di marcia/DSC/SMG |
 |
Cinture di sicurezza |
 |
Pressione pneumatici |
 |
Spruzzatore vetri |
 |
Sistema di lavaggio fari |
 |
Tettuccio apribile |
 |
Telefono |
