Alfa Romeo 147 FL (2005-2010) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Alfa Romeo 147 FL (2005-2010), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Alfa Romeo 147 FL (2005-2010) – schema della scatola dei fusibili
Anno di produzione: 2005, 2006, 2007, 2008, 2009, 2010.
Fusibile accendisigari (presa di alimentazione) nell’Alfa Romeo 147 FL (2005-2010) è il fusibile F44 nella scatola dei fusibili sul cruscotto.

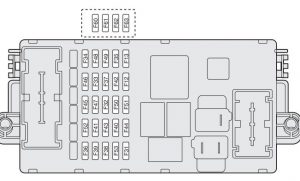

Scatola dei fusibili nel cruscotto

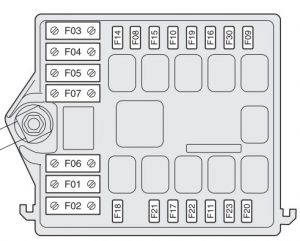

Scatola dei fusibili accanto alla batteria

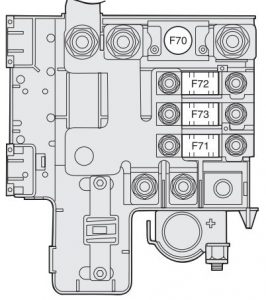

Scatola dei fusibili sul polo positivo della batteria
Tabella riassuntiva dei fusibili
| Lucie | Posizione | Nr | Amp [A] |
| Lucie di emergenza | Cruscotto | F53 | 10 |
| Faro anabbagliante destro | Cruscotto | F12 | 10 |
| Faro anabbagliante sinistro | Cruscotto | F13 | 10 |
| Faro abbagliante destro | Batteria | F14 | 15 |
| Faro abbagliante sinistro | Batteria | F15 | 10 |
| Fari fendinebbia anteriori | Batteria | F30 | 15 |
| Lucie di stop | Cruscotto | F37 | 10 |
| Lucie di retromarcia | Cruscotto | F35 | 7,5 |
| +30 luci indicatori di direzione | Cruscotto | F53 | 10 |
| Descrizione | Posizione | Nr | Amp [A] |
| Pompa del cambio Selespeed/Easy Speed. | Batteria | F03(MAXI) | 30 |
| Riscaldatore ausiliario | Batteria (+) | F73(MAXI) | 30 |
| Regolatore di altezza dei fari | Cruscotto | F13 | 10 |
| Climatizzazione | Cruscotto | F31 | 7,5 |
| Climatizzazione | Cruscotto | F39 | 15 |
| Compressore dell’aria condizionata | Batteria | F19 | 7,5 |
| Bobine del relè del sistemadi riscaldamento e ventilazione | Cruscotto | F31 | 7,5 |
| Alimentazione tramite interruttore di accensione +30 | Cruscotto | F32 | 15 |
| Cambio Selespeed/Easy Speed | Cruscotto | F32 | 15 |
| Cambio Selespeed/Easy Speed | Cruscotto | F51 | 15 |
| Autoradio | Cruscotto | F39 | 15 |
| Navigator | Cruscotto | F39 | 15 |
| Spazzola del lunotto posteriore | Cruscotto | F52 | 15 |
| Alzavetro posteriore sinistro | Cruscotto | F33 | 20 |
| Alzavetro posteriore destro | Cruscotto | F34 | 20 |
| Vetro posteriore riscaldato | Cruscotto | F40 | 30 |
| Spruzzatore del parabrezza;Spruzzatore del lunotto posteriore
(pompa bidirezionale). |
Cruscotto | F43 | 30 |
| Accendisigari | Cruscotto | F44 | 20 |
| Sedili riscaldati elettricamente | Cruscotto | F45 | 15 |
| Specchietti retrovisori esterni riscaldati;Ugelli riscaldati. | Cruscotto | F41 | 7,5 |
| Controllo della velocità di crociera | Cruscotto | F35 | 7,5 |
| Chiusura centralizzata | Cruscotto | F38 | 20 |
| Spruzzatori dei fari | Batteria | F09 | 20 |
| Circuiti servizi+30 | Cruscotto | F39 | 15 |
| Circuiti principali servizi(iniezione elettronica). | Batteria | F17 | 7,5 |
| Circuiti intermedi servizi(iniezione elettronica). | Batteria | F11 | 15 |
| Circuiti intermedi servizi | Cruscotto | F49 | 7,5 |
| Sensori volumetrici | Cruscotto | F39 | 15 |
| Sensori del sistema VDC | Cruscotto | F42 | 7,5 |
| Sensore dell’angolo di sterzata | Cruscotto | F42 | 7,5 |
| Presso il connettore diagnostico del sistema EOBD | Cruscotto | F39 | 15 |
| Adattamento per installazionedel telefono cellulare. | Cruscotto | F39 | 15 |
| Alimentazione della centralina della portalato conducente. | Cruscotto | F47 | 20 |
| Alimentazione della centralina della portalato passeggero. | Cruscotto | F48 | 20 |
| Illuminazione dei comandi | Cruscotto | F49 | 7,5 |
| Illuminazione dei comandi dell’aria condizionata | Cruscotto | F35 | 7,5 |
| Cruscotto strumenti | Cruscotto | F37 | 10 |
| Cruscotto strumenti | Cruscotto | F53 | 10 |
| Centralina della porta lato conducente | Cruscotto | F39 | 15 |
| Centralina ABS | Cruscotto | F42 | 7,5 |
| Centralina ABS | Batteria | F04(MAXI) | 50 |
| Scatola dei fusibilinel cruscotto. | Batteria | F02(MAXI) | 50 |
| Centralina nel bagagliaio | Cruscotto | F39 | 15 |
| Centralina dell’airbag | Cruscotto | F50 | 7,5 |
| Centralina iniezione elettronica +30 | Batteria | F18 | 7,5 |
| Centralina nel vano motore(versioni diesel). | Batteria (+) | F70(MEGA) | 125 |
| Centralina nel cruscotto | Batteria (+) | F71(MAXI) | 70 |
| Centralina per eventuale rimorchio | Cruscotto | F36 | 10 |
| Ventilatore elettrico dell’aria condizionata | Batteria | F05(MAXI) | 40 |
| Ventilatore elettrico del radiatore(1 velocità – versioni diesel). | Batteria | F06(MAXI) | 30 |
| Ventilatore elettrico del radiatore(2 velocità – versioni diesel). | Batteria | F07(MAXI) | 50 |
| Clacson | Batteria | F10 | 15 |
| Pompa carburante | Batteria | F21 | 15 |
| Iniettori(versioni diesel). | Batteria | F22 | 15 |
| Bobine di accensione | Batteria | F21 | 15 |
| Apertura elettrica del bagagliaio | Cruscotto | F60(*) | 25 |
| Impianto di iniezione elettronica | Batteria | F16 | 7,5 |
| Impianto Bose | Cruscotto | F61(*) | 15 |
| Impianto Bose | Cruscotto | F62(*) | 20 |
| Tetto apribile | Cruscotto | F63(*) | 20 |
| Tetto apribile | Cruscotto | F46 | 15 |
| Riscaldatore ausiliario | Batteria | F08 | 30 |
| Interruttore di accensione | Batteria (+) | F72(MAXI) | 30 |
| Candele di preriscaldo(versioni JTD). | Batteria | F01(MAXI) | 50 |
| Filtro del gasolio riscaldato(versioni JTD). | Batteria | F20 | 20 |
| Centralina nel vano motore(versioni JTD). | Batteria (+) | F70(MEGA) | 150 |
| Ventilatore elettrico del radiatore(prima velocità – versioni JTD). | Batteria | F06(MAXI) | 40 |
| Ventilatore elettrico del radiatore(seconda velocità – versioni JTD). | Batteria | F07(MAXI) | 60 |
| Iniettori(versioni JTD).
(*) Fusibile situato dietro la scatola dei fusibili nel cruscotto su un supporto aggiuntivo. |
Batteria | F22 | 20 |
