Honda Crosstour (2011-2015) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Honda Crosstour 2011-2015, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Schema dei fusibili e relè – Honda Crosstour
Riguarda i veicoli prodotti negli anni:
2011, 2012, 2013, 2014, 2015.
I fusibili della presa accendisigari (prese di alimentazione) in Honda Crosstour sono il fusibile n. 23 (presa di alimentazione accessori anteriori) nella scatola dei fusibili del cruscotto lato conducente e i fusibili n. 12 (2012: presa di alimentazione accessori console), n. 16 (carico Area Accessory Power Socket) nella scatola dei fusibili del cruscotto lato passeggero.

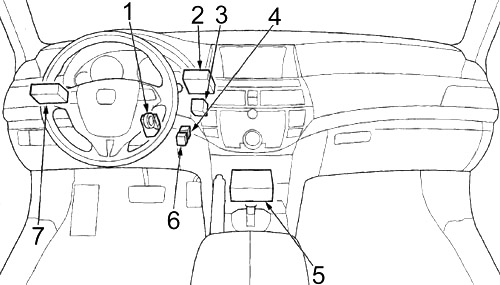

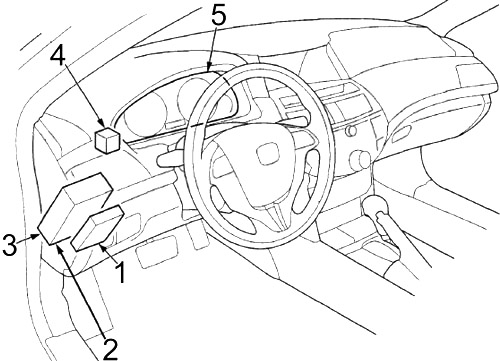

Abitacolo
- Unità di controllo HandsFreeLink
- Scatola dei fusibili №1
- Unità di controllo integrata del multiplex conducente (MICU)
- Scatola di connessione del conducente
- Modulo di controllo degli indicatori
- Display di navigazione
- Climatizzatore (con sistema di navigazione)
- Amplificatore audio
- Scatola dei fusibili n. 2 / Unità di controllo integrata del multiplex passeggero (MICU)
- Display audio/HVAC aggiuntivo (con sistema di navigazione)
Unità di climatizzazione (senza sistema di navigazione) - Unità audio
- Immobilizzatore – unità di controllo senza chiave
- Unità di controllo del sistema di monitoraggio della pressione dei pneumatici (TPMS)
- Scatola di connessione centrale
- Relè della presa di alimentazione accessori nel vano di carico
- Unità del sistema di ritenuta supplementare (SRS)
- Relè della presa di alimentazione accessori della console
- Unità di controllo del supporto del motore

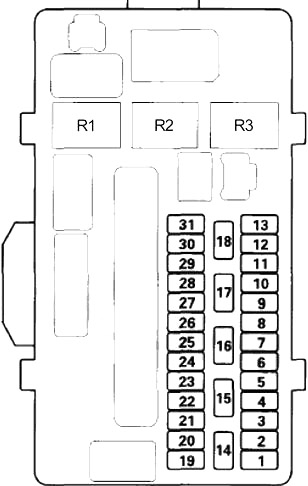

Scatola dei fusibili nell’abitacolo 1
Si trova sotto il cruscotto. Le posizioni dei fusibili sono indicate sull’etichetta sotto il cruscotto.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | – | – |
| 2 | 7,5 | Unità di controllo del sedile elettrico (con sistema di memoria posizione conducente (DPMS)) |
| 3 | 15 | Relè del motore del tergicristallo posteriore, relè del motore del tergicristallo anteriore, motore del tergicristallo anteriore/posteriore (relè del motore del tergicristallo) |
| 4 | 7,5 | Motore del tergicristallo posteriore (relè del motore del tergicristallo posteriore), relè del motore del tergicristallo anteriore |
| 5 | 7,5 | Oscuramento automatico dello specchietto retrovisore interno, Rela Rela, Unità di Controllo Integrata del Multiplex Conducente (MICU), Luce di Emergenza, Compasso Elettrico, Modulo di Controllo Indicatori, Unità di Navigazione, Unità di Controllo Integrata del Multiplex Passeggero (MICU), Elettromagnete di Blocco Cambio, Sistema di Monitoraggio della Pressione dei Pneumatici (TPMS) Unità di controllo |
| 6 | 7,5 | Modulatore-modulo VSA, sensore di accelerazione della velocità di inclinazione |
| 7 | 15 | Relè di controllo dell’attivazione attiva del supporto del motore (ACM), alternatore, interruttore di posizione del pedale del freno, modulo di controllo del sistema di trasmissione – PCM (VBSOL), sensore di carico elettrico (ELD), unità di controllo del supporto del motore, valvola di sfiato del serbatoio vapori di carburante (EVAP) |
| 8 | 7,5 | 3.5L (J35Z): Modulo di controllo del sistema di trasmissione – PCM (STS – Segnale del motorino di avviamento) |
| 9 | 20 | Modulo di controllo del sistema di trasmissione – PCM (IG1), pompa del carburante (relè principale PGM-FI n. 2), unità di controllo senza chiave dell’immobilizzatore |
| 10 | 10 | Modulo di controllo del sistema di trasmissione – PCM (VBSOL2) |
| 11 | 10 | Unità del sistema di ritenuta supplementare (SRS) |
| 12 | 7,5 | Indicatore di disattivazione dell’airbag del passeggero anteriore, modulo del sistema di rilevamento passeggeri (ODS), modulo del sistema di sicurezza supplementare (SRS) |
| 13 | – | – |
| 14 | 10 | 3.5L (J35Z): Unità di controllo del supporto del motore (relè di controllo dell’attivazione attiva del supporto del motore (ACM)) |
| 15 | 7,5 | Luci diurne (DRL), unità di controllo integrata del multiplex conducente (MICU) |
| 16 | 7,5 | Relè della frizione del compressore dell’aria condizionata, relè del ventilatore del condensatore dell’aria condizionata (3,5 l), display audio-HVAC, sotto-display audio-HVAC, relè del motore del ventilatore, unità di controllo dell’aria condizionata, unità di controllo del multiplex delle porte, interruttore dell’aria condizionata del conducente, sedile del conducente Interruttore di riscaldamento, relè di controllo del ventilatore, interruttore di riscaldamento del sedile anteriore del passeggero, display di navigazione, interruttore dell’aria condizionata per il passeggero, interruttore di alimentazione degli specchietti, relè del disappannatore del lunotto posteriore, unità di controllo HVAC (2,4 l), specchietto retrovisore con display della telecamera di retromarcia, relè del ventilatore del radiatore (2,4 l) |
| 17 | 7,5 | Unità di controllo integrata del multiplex conducente (MICU) (blocco della chiave ACC) |
| 18 | 7,5 | Modulo audio, display Audio-HVAC, display ausiliario Audio-HVAC, relè della presa di alimentazione accessori nel bagagliaio, relè della presa di alimentazione accessori della console, relè della presa di alimentazione accessori anteriori, microfono anteriore HFLANC/controllo attivo del suono, microfono anteriore HFL-Navigazione-ANC/controllo attivo del suono, unità di controllo HandsFreeLink, manopola dell’interfaccia, bobina di blocco della chiave, display di navigazione, unità di navigazione, unità di controllo del sedile elettrico |
| 19 | 20 | Motore elettrico di abbassamento del sedile anteriore del conducente, motore di scorrimento del sedile del conducente, interruttore di regolazione del sedile del conducente, unità di controllo del sedile elettrico |
| 20 | 20 | Unità di controllo/motore del tetto apribile |
| 21 | 20 | Motore elettrico di abbassamento del sedile del conducente, interruttore di regolazione del sedile del conducente, motore di inclinazione del sedile del conducente |
| 22 | 20 | Motore della finestra posteriore sinistra, interruttore della finestra posteriore sinistra, relè della finestra elettrica |
| 23 | 15 | Presa di alimentazione accessori anteriore (relè della presa di alimentazione accessori) |
| 24 | 20 | Unità di controllo del multiplex delle porte |
| 25 | 10 | Attuatore della serratura della porta del conducente, attuatore della serratura del serbatoio del carburante, attuatore della serratura della porta posteriore sinistra, relè della serratura elettrica, attuatore di rilascio del portellone posteriore, relè dell’attuatore di rilascio del portellone posteriore |
| 26 | 10 | Faro anteriore sinistro, unità di controllo integrata del multiplex conducente (MICU), relè del faro anteriore |
| 27 | 10 | Luce di posizione anteriore sinistra, luce di contorno laterale anteriore sinistra, luce posteriore sinistra, illuminazione della targa, luce posteriore destra, relè delle luci posteriori, unità di controllo integrata del multiplex conducente (MICU) |
| 28 | 10 | Luce abbagliante del faro sinistro |
| 29 | 7,5 | Unità di controllo del sistema di monitoraggio della pressione dei pneumatici (TPMS) |
| 30 | 15 | Luci anabbaglianti del faro sinistro |
| 31 | 7,5 | – |
| R1 | PGM-FI Principale №2 (Pompa carburante) | |
| R2 | Presa di alimentazione accessori anteriori | |
| R3 | Taglio dell’avviamento №1 | |

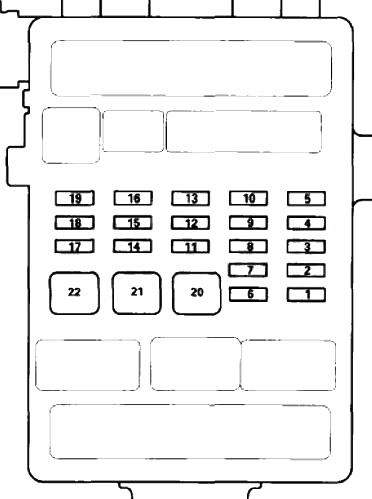

Scatola dei fusibili nell’abitacolo n. 2
Si trova nel pannello laterale inferiore. Rimuovere il coperchio per aprire. Le posizioni dei fusibili sono indicate sul coperchio della scatola dei fusibili.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10 | Luce abbagliante destra |
| 2 | 10 | Luce di posizione anteriore destra, luce di contorno laterale anteriore destra, relè delle luci posteriori, fusibile (scatola dei fusibili №2) №6, modulo di controllo integrato del multiplex passeggero (MICU) |
| 3 | 10 | Faro anteriore destro, relè delle luci abbaglianti, modulo di controllo integrato del multiplex passeggero (MICU) |
| 4 | 15 | Faro anabbagliante destro |
| 5 | – | – |
| 6 | 7,5 | Illuminazione del pannello indicatore della posizione del cambio A/T, illuminazione ambientale, spia del display audio-HVAC, spia del sotto-display audio-HVAC, spia dell’aria condizionata, spia dell’interruttore di riscaldamento del sedile del conducente, interruttore dell’aria condizionata del conducente, spia dell’interruttore di riscaldamento del sedile anteriore del passeggero, luce della scatola dei guanti, interruttore del sistema di avviso di emergenza/spia di disattivazione dell’airbag del passeggero, unità HomeLink, spia dell’interruttore sul tetto apribile, display di navigazione, unità di navigazione, interruttore dell’aria condizionata per il passeggero, spie degli interruttori sul volante, spia dell’interruttore VSA OFF |
| 7 | – | – |
| 8 | 20 | Motore di inclinazione del sedile del passeggero anteriore, interruttore di regolazione del sedile del passeggero anteriore |
| 9 | 20 | Motore di scorrimento del sedile del passeggero anteriore, interruttore di regolazione del sedile del passeggero anteriore |
| 10 | 10 | Attuatore della serratura della porta del passeggero anteriore, relè della serratura della porta elettrica, attuatore della serratura della porta posteriore destra |
| 11 | 20 | Motore della finestra posteriore destra, interruttore della finestra posteriore destra |
| 12 | 15 | Presa di alimentazione accessori della console (relè della presa di alimentazione accessori della console) |
| 13 | 20 | Interruttore della finestra del passeggero anteriore |
| 14 | – | – |
| 15 | 20 | Amplificatore audio |
| 16 | 15 | Presa di alimentazione accessori nel vano di carico (relè della presa di alimentazione accessori nel vano di carico) |
| 17 | – | – |
| 18 | 10 | Motore di supporto lombare del conducente, interruttore di supporto lombare del conducente |
| 19 | 15 | Riscaldamento del sedile del conducente, relè del riscaldamento del sedile, riscaldamento del sedile anteriore del passeggero |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |

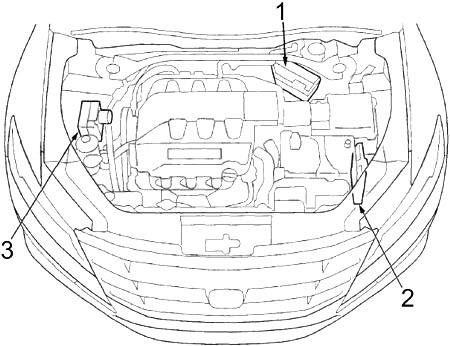

Compartimento motore
- Scatola dei fusibili
- Modulo di controllo del sistema di trasmissione (PCM)
- Unità di controllo del modulatore SA

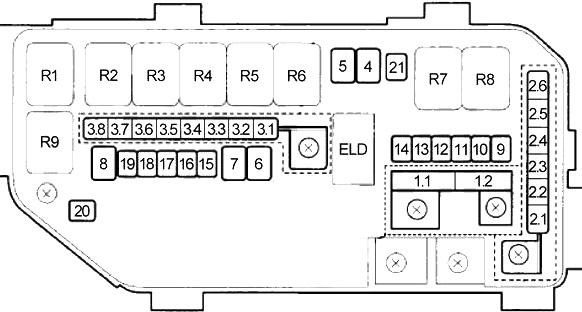

Schema della scatola dei fusibili nel compartimento motore
Si trova vicino al serbatoio del liquido dei freni. Premere le linguette per aprire la scatola.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1,1 | 120 | 3.5L (J35Z): Batteria, alimentatore |
| 100 | 2,4 l (K24A): Batteria, alimentatore | |
| 1.2 | 40 | Fusibile (scatola dei fusibili nell’abitacolo n. 2): n. 8, 9, 10, 11, 12, 13 |
| 2,1 | 70 | – |
| 2,2 | 40 | Modulatore VSA-unità di controllo |
| 2,3 | 30 | Modulatore VSA-unità di controllo |
| 2,4 | 40 | Fusibile (scatola dei fusibili nell’abitacolo n. 2): n. 15, 16, 17, 18, 19 |
| 2,5 | 30 | Motore del tergicristallo dei fari, relè del tergicristallo dei fari |
| 2,6 | – | – |
| 3.1 | 50 | Accensione |
| 3.2 | 40 | – |
| 3,3 | 30 | Fusibile (scatola dei fusibili nell’abitacolo n. 2): n. 1, 2, 3, 4 |
| 3.4 | 60 | Fusibile (scatola dei fusibili nell’abitacolo n. 1): n. 14, 19, 20, 21, 22, 23, 24, 25 |
| 3,5 | 30 | Fusibile (scatola dei fusibili nell’abitacolo n. 1): n. 26, 27, 28, 29, 30 |
| 3,6 | 30 | Motore del ventilatore del radiatore, relè del ventilatore del radiatore |
| 3,7 | 30 | Motore del tergicristallo anteriore, relè del motore del tergicristallo anteriore, relè intermittente del motore del tergicristallo anteriore, relè del livello alto/basso del tergicristallo anteriore |
| 3,8 | 30 | 3.5L (J35Z): Motore del ventilatore del condensatore dell’aria condizionata, relè del ventilatore del condensatore dell’aria condizionata |
| 4 | 75 | Relè del ventilatore del radiatore |
| 5 | 40 | Relè del disappannatore del lunotto posteriore, disappannatore del lunotto posteriore inferiore, condensatore di riduzione del rumore, disappannatore del lunotto posteriore superiore |
| 6 | 20 | 2.4L (K24A): Relè del ventilatore del condensatore dell’aria condizionata |
| 7 | 15 | Interruttore di avviso, unità di controllo integrata del multiplex conducente (MICU) |
| 8 | 20 | Interruttore della luce di stop, interruttore di posizione del pedale del freno, modulo di controllo del sistema di trasmissione – PCM, luce di stop di alta altezza, relè del clacson, connettore dell’illuminazione del rimorchio |
| 9 | – | – |
| 10 | – | – |
| 11 | 15 | Relè della bobina di accensione, bobine di accensione |
| 12 | 15 | Sotto-relè PGM-FI, valvola di sfiato del serbatoio vapori di carburante (EVAP), sensore del rapporto aria-carburante anteriore (A/F), sensore di ossigeno secondario riscaldato anteriore (HO2S) (banco 1, sensore 2), rapporto carburante posteriore-aria (A/F) Sensore (banco 2, sensore 1), sensore di ossigeno secondario riscaldato posteriore (HO2S) (banco 2, sensore 2), fusibile n. 4 |
| 13 | – | – |
| 14 | – | – |
| 15 | 10 | modulo audio, modulo display AUDIO-HVAC, modulo aggiuntivo AUDIO-HVAC, illuminazione di retromarcia, connettore di interfaccia dati (DLC), modulo di controllo del multiplex nelle porte, illuminazione esterna nella porta del conducente, unità di controllo integrata del multiplex conducente (MICU), modulo anteriore HFLANC/microfono attivo di controllo del suono, microfono anteriore HFL-Navigazione-ANC/controllo attivo del suono, lampada di lettura nella porta del passeggero anteriore, modulo di controllo degli indicatori, unità di controllo HandsFreeLink, unità di controllo senza chiave dell’immobilizzatore, unità di display di navigazione, unità di navigazione, unità di controllo integrata del multiplex passeggero (MICU), unità di controllo dello specchietto regolabile elettricamente, unità di controllo del sedile regolabile elettricamente |
| 16 | 7,5 | Luce di cortesia, luce dello specchietto cosmetico del conducente, unità HomeLink, luce della chiave di accensione, luce mappa individuale, luce dell’area di carico sinistra. Luce dello specchietto cosmetico del passeggero, luce dell’area di carico destra |
| 17 | 15 | Relè principale PGM-FI n. 1, sensore di posizione dell’albero motore (CKP), sensore di posizione dell’albero a camme (CMP), relè di controllo del sistema di controllo elettronico dell’acceleratore (ETCS), iniettori, sensore di flusso d’aria massico (MAF), modulo di controllo del sistema di trasmissione – PCM (IGP), relè principale PGM-FI n. 2 |
| 18 | 15 | Relè di controllo del sistema di controllo elettronico dell’acceleratore (ETCS) |
| 19 | 75 | 3.5L (J35Z): Modulo di controllo del sistema di trasmissione – PCM (VBUM) |
| 20 | 40 | 3.5L (J35Z): Motore del ventilatore, relè del motore del ventilatore |
| 40 | 2,4L (K24A): Frizione del compressore dell’aria condizionata, relè della frizione del compressore dell’aria condizionata | |
| 21 | 7,5 | 3.5L (J35Z): Frizione del compressore dell’aria condizionata, relè della frizione del compressore dell’aria condizionata |
| 2.4L (K24A): Relè del ventilatore del condensatore dell’aria condizionata | ||
| R1 | Motore del ventilatore | |
| R2 | Clacson | |
| R3 | PGM-FI Principale | |
| R4 | PGM-FI Sottorete | |
| R5 | Bobina di accensione | |
| R6 | Controllo del sistema di controllo elettronico dell’acceleratore (ETCS) | |
| R7 | Ventilatore del condensatore dell’aria condizionata | |
| R8 | Disappannatore del lunotto posteriore | |
| R9 | Frizione del compressore dell’aria condizionata | |
