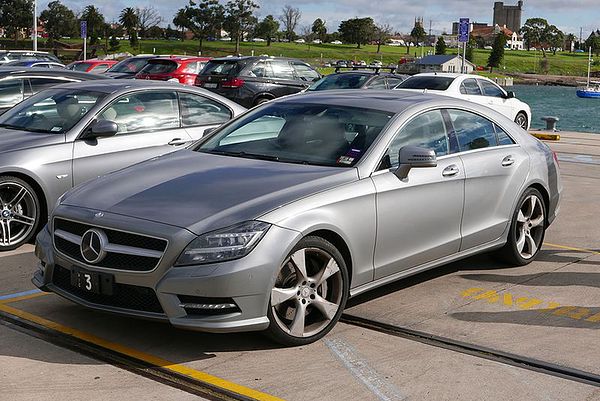

Mercedes-Benz CLS x218 (2010-2017) – scatola dei fusibili
Mercedes-Benz CLS x218 (2010-2017) – schema della scatola dei fusibili
Anno di produzione: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Fusibile accendisigari (presa di alimentazione) in Mercedes Classe C W203 (2000-2007) è il fusibile 9 nella scatola dei fusibili nel vano motore.
Scatola dei fusibili nel vano motore
| Numero | [A] | Descrizione |
| 1 | 25 | Unità di controllo elettronica del programma di stabilità Unità di controllo elettronica premium del programma di stabilizzazione del percorso Motore ventola Regolatore della ventola |
| 2 | 30 | Controllore delle porte anteriori sinistre |
| 3 | 30 | Controllore delle porte anteriori destra |
| 4 | 20 | Valido con motore 157: Unità di controllo del sistema di alimentazione |
| 5 | 7,5 | Gruppo indicatori Unità di controllo SAM posteriore con fusibile e modulo relè Interruttore luci esterne |
| 6 | 10 | Riguarda il motore diesel: unità di controllo CDI |
| Riguarda il motore a benzina: unità di controllo ME-SFI | ||
| 7 | 20 | Relè 50 del motorino di avviamento |
| 8 | 7,5 | Unità di controllo aggiuntiva del sistema di mantenimento |
| 9 | 15 | Presa della console centrale |
| 10 | 30 | Motore dei tergicristalli |
| 30 | Attivato dal relè di riscaldamento della posizione di sosta dei tergicristalli: Riscaldamento della posizione di sosta dei tergicristalli | |
| 11 | 7,5 | Display Audio / COMAND Pannello di controllo Audio / COMAND |
| 12 | 7,5 | Climatizzazione automatica e unità di controllo Pannello di controllo del pannello superiore Pulsante della modalità del cambio automatico Gruppo pulsanti sospensione |
| 13 | 7,5 | Modulo di controllo del modulo del tubo dello sterzo Telecamera multifunzione Telecamera multifunzione stereo |
| 14 | 7,5 | Unità di controllo elettronica del programma di stabilità Unità di controllo elettronica premium del programma di stabilità |
| 15 | 7,5 | Unità di controllo aggiuntiva del sistema di mantenimento |
| 16 | 5 | Valido con motore 157: INTERFACCIA DIRECT SELECT |
| 17 | 30 | Tetto elettrico apribile in vetro: Pannello di controllo con pannello di controllo |
| 18 | 7,5 | Orologio analogico Relè di riserva |
| 19 | 20 | Unità di controllo elettronica del blocco di accensione |
| 20 | 40 | Unità di controllo elettronica del programma di stabilità Unità di controllo elettronica premium del programma di stabilità |
| 21 | 7,5 | Interruttore luci di stop Interruttore della lampada nel cassetto portaoggetti Riconoscimento dell’occupazione del sedile anteriore del passeggero e unità di controllo del sistema di rilevamento massa ACSR (WSS) |
| 22 | 15 | Motore della ventola per motore a combustione interna e climatizzazione con controllo integrato Riguarda il motore diesel: unità di controllo CDI Manicotto di collegamento, circuito 87 Riguarda il motore a benzina: unità di controllo ME-SFI Manicotto di collegamento, circuito 87 M2e Valido con motore 276: attuatore delle lamelle del radiatore |
| 23 | 20 | Valido per motore a benzina: manicotto di connessione, circuito 87 M1i Riguarda il motore diesel: unità di controllo CDI Manicotto di connessione, circuito 87 |
| 24 | 15 | Valido per motore diesel: manicotto di connessione, circuito 87 Riguarda motore 157, 276, 278: manicotto di connessione, circuito 87 M1e |
| 25 | 15 | Valido per motore diesel: sensore di ossigeno prima del catalizzatore |
| Riguarda il motore a benzina: unità di controllo ME-SFI | ||
| 26 | 20 | Radio Radio con sistema di pilota automatico Unità di controllo COMAND |
| 27 | 7,5 | Riguarda il motore a benzina: unità di controllo ME-SFI |
| 7,5 | Riguarda il motore diesel: controllore CDI Unità di controllo elettronica del blocco di accensione |
|
| 28 | 7,5 | Gruppo indicatori |
| 29 | 10 | Gruppo del faro anteriore destro |
| 30 | 10 | Gruppo del faro anteriore sinistro |
| 31A | 15 | Attivato dal relè dei clacson: Clacson sinistro Clacson destro |
| 31B | 15 | Attivato dal relè dei clacson: Clacson sinistro Clacson destro |
| 32 | – | Relè dell’iniezione secondaria d’aria |
| 33 | 10 | Controllore completamente integrato del cambio |
| 34 | 7,5 | Unità di controllo del sistema di alimentazione |
| 35 | – | – |
| 36 | 7,5 | Unità di controllo dell’assistenza visiva notturna Unità di controllo DISTRONIC |
| Relè |
||
| jot | Relè 15 circuito | |
| K. | Relè del terminale 15R | |
| L | Relè del riscaldamento della posizione di sosta dei tergicristalli | |
| M | Relè 50 del motorino di avviamento | |
| N | Circuito del motore 87 Relè | |
| O | Relè del clacson | |
| P. | – | |
| Q | Relè di riserva | |
| R | Circuito del telaio 87 relè | |
Scatola dei fusibili nel bagagliaio
| Numero | [A] | Descrizione |
| 37 | 7,5 | Sedile del conducente Elettromagnete del poggiatesta NECK-PRO Sedile anteriore del passeggero Elettrovalvola del poggiatesta NECK-PRO |
| 38 | 15 | Shooting Brake: Collegato tramite relè dei tergicristalli del vetro posteriore: Motore dei tergicristalli del portellone posteriore |
| 39 | 30 | Valido per veicoli con volante a sinistra: Controllore delle porte posteriori sinistre Valido per veicoli con volante a destra: Controllore delle porte anteriori sinistre |
| 40 | – | – |
| 41 | 30 | Valido per veicoli con volante a sinistra: Controllore delle porte anteriori destra Valido per veicoli con volante a destra: Controllore delle porte posteriori destra |
| 42 | 25 | Unità di controllo del sistema di alimentazione |
| 43 | 7,5 | Valido fino al 31.08.2014: Modulo di comunicazione dei servizi telematici (Live Traffic Information) Valido dal 01.09.2014: Unità di controllo del monitoraggio della pressione nei pneumatici |
| 44 | 30 | Interruttore di regolazione del sedile anteriore del passeggero |
| 45 | 30 | Interruttore di regolazione del sedile del conducente |
| 46 | 7,5 | Sirena di allarme (monitoraggio interno) Protezione interna e unità di controllo della protezione contro il traino (monitoraggio interno) Coupé: M 1, AM, CL [ZV] e amplificatore dell’antenna KEYLESS-GO Shooting Brake: amplificatore dell’antenna del vetro posteriore 1 Valido con motore 157, 276, 278 e versione USA: Relè della pompa di circolazione del refrigerante |
| 47 | – | – |
| 48 | – | – |
| 49 | 40 | Coupé: Attivato dal relè di riscaldamento del vetro posteriore: Riscaldamento del vetro posteriore Shooting Brake: Attivato dal relè di riscaldamento del vetro posteriore: Amplificatore dell’antenna del vetro posteriore 1 |
| 50 | 50 | Avvolgitore reversibile di tensione di emergenza anteriore destro |
| 51 | 50 | Avvolgitore reversibile di tensione di emergenza anteriore sinistro |
| 52 | – | – |
| 53 | 30 | Unità di controllo del riconoscimento del rimorchio |
| 54 | 15 | Unità di controllo del riconoscimento del rimorchio |
| 55 | – | – |
| 56 | 15 | Presa del rimorchio |
| 57 | 25 | Unità di controllo del riconoscimento del rimorchio |
| 58 | 25 | Unità di controllo del riconoscimento del rimorchio |
| 59 | 7,5 | Paraurti anteriore sinistro Sensore DISTRONIC (DTR) Paraurti anteriore destro Sensore DISTRONIC (DTR) Paraurti posteriore sinistro sensore radar (assistente attivo del punto cieco) Paraurti posteriore destro sensore radar (assistente attivo del punto cieco ) Paraurti posteriore sinistro sensore radar intelligente (assistente del punto cieco) Sensore radar intelligente del paraurti posteriore destro (assistente del punto cieco) |
| 60 | 7,5 | Pompa pneumatica multicanale con sedile |
| 30 | Pompa pneumatica attiva con sedile multicanale | |
| 61 | 40 | Coupé: Controllore del portellone (KDS) Shooting Brake : Controllore del portellone sollevabile |
| 62 | 25 | Unità di controllo del sedile del conducente |
| 63 | 25 | Controllore del riscaldamento del sedile posteriore |
| 64 | 25 | Unità di controllo del sedile anteriore del passeggero |
| 65 | 7,5 | Fino al 31.05.2012: Controllore del riscaldamento del volante Situazione al 01.06.2012: Controllore del modulo del tubo dello sterzo |
| 66 | 7,5 | Motore della ventola posteriore |
| 67 | 40 | Unità di controllo dell’amplificatore del sistema audio |
| 68 | 15 | Unità di controllo AIRmatic |
| 69 | 25 | Amplificatore dei diffusori posteriori bassi |
| 70 | 5 | Unità di controllo del monitoraggio della pressione nei pneumatici Valido dal 01.09.2014 con motore 157, 276, 278 senza versione USA: Relè della pompa di circolazione del liquido refrigerante |
| 71 | 15 | Presa interna del veicolo, anteriore |
| 72 | 15 | Presa del bagagliaio |
| 73 | 5 | Valido con motore 157: Unità di controllo della modalità di trasmissione Riscaldatore stazionario : Ricevitore stazionario del riscaldatore radiativo |
| 74 | 15 | Unità di controllo KEYLESS-GO Valido dal 01.09.2014: Faro anteriore sinistro Gruppo faro anteriore destro |
| 75 | 20 | Gruppo riscaldatore stazionario Valido dal 01.09.2014: Faro anteriore sinistro Faro anteriore destro |
| 76 | 15 | Presa della console centrale posteriore |
| 77 | 7,5 | Unità di controllo del sistema di rilevamento massa (WSS) Processore di navigazione |
| 78 | 7,5 | Unità di controllo dell’interfaccia multimediale |
| 79 | 5 | Unità di controllo del sistema di sensori video e radar Valido dal 01.09.2014 con pacchetto di assistenza alla guida Plus: Unità di controllo dei sensori radar Unità di controllo del telaio |
| 80 | 5 | Unità di controllo del sistema di parcheggio |
| 81 | 5 | Amplificatore / compensatore dell’antenna del sistema di telefonia mobile Collegamento elettrico del telefono cellulare |
| 82 | 7,5 | Regolatore della ventola di ventilazione del sedile anteriore sinistro Regolatore della ventola di ventilazione del sedile anteriore destro |
| 83 | 7,5 | Telecamera di retromarcia Processore di navigazione Unità di controllo del sistema di chiamata di emergenza |
| 84 | 5 | Inversione controllore telecamera di retromarcia modulo di alimentazione della telecamera telecamera SDAR / unità di controllo ad alta definizione tuner controllore Digital Audio Broadcasting |
| 85 | 7,5 | Tuner TV (analogico / digitale) Tuner di televisione digitale |
| 86 | – | – |
| 87 | 7,5 | Unità di controllo del sistema di connessione di emergenza Valido fino al 31.08.2014 con motore 157, 276, 278 senza versione americana: Relè della pompa di circolazione del refrigerante Valido fino al 31.05.2016 con Live Traffic Information o sistema di connessione di emergenza eCall Europe: Modulo di comunicazione dei servizi telematici Valido dal 01.06 .2016: Centrale unità di controllo HERMES Valido dal 01.06.2016 con telefonia Comfort e controllo remoto per il riscaldatore stazionario: Interruttore dell’antenna per il riscaldatore telefonico e stazionario |
| 88 | 15 | Modulo servo intelligente per DIRECT SELECT |
| 89 | 30 | Unità di controllo del riconoscimento del rimorchio Valido con motore 157: Unità di controllo del sistema di alimentazione |
| 90 | – | – |
| 91 | – | – |
| 92 | 15 | Unità di controllo KEYLESS-GO |
| Relè | ||
| ZA | Relè 15 circuito | |
| b | Circuito 15R relè (1) | |
| do | Relè riscaldato del vetro posteriore | |
| re | Riguarda il motore diesel: Relè della pompa del carburante | |
| mi | Shooting Brake: Relè dei tergicristalli del vetro anteriore. Memoria elettricamente regolata dei sedili anteriori: Relè della regolazione del sedile |
|
| sol | Circuito 15R relè (2) | |
Scatola dei prefusibili anteriore
Senzo ECO start / stop
ECO start / stop
| Numero | [A] | Descrizione |
| 150 | – | Funzione ECO start / stop: Pyrofusibile 150 |
| 151 | 60 | Unità di controllo elettrica dell’assistenza alla sterzata |
| 152 | 60 | Unità di controllo SAM anteriore con fusibile e modulo relè |
| 153 | 100 | – |
| 154 | 100 | Motore della ventola per motore a combustione interna e climatizzazione con controllo integrato (M4 / 7) |
| 155 | 150 | Riguarda il motore diesel: Amplificatore del riscaldatore PTC |
| 156 | – | – |
| 157 | 150 | Unità di controllo SAM anteriore con fusibile e modulo relè |
| 158 | 50 | Valido per veicoli con volante a sinistra: Regolatore della ventola Riguarda veicoli con volante a destra senza DISTRONIC PLUS o senza motore 157: Unità di controllo elettronica del programma di stabilità Valido per veicoli con volante a destra con DISTRONIC PLUS o con motore 157: Controllo elettronico del programma di stabilità Premium |
| 159 | 50 | Riguarda veicoli con volante a destra senza DISTRONIC PLUS o senza motore 157: Unità di controllo elettronica del programma di stabilizzazione del percorso Riguarda veicoli con volante a destra con DISTRONIC PLUS o con motore 157: Unità di controllo elettronica Premium del programma di stabilità elettronica |
| 160 | 60 | Relè AlRmatic |
| 161 | – | – |
| 162 | 100 | Unità di controllo SAM anteriore con fusibile e modulo relè |
| 163 | 150 | Senza funzione ECO start / stop: Unità di controllo SAM posteriore con fusibile e modulo relè |
| 164 | 100 | Senza ECO start / stop: Unità di controllo SAM posteriore con fusibile e modulo relè |
Relè della pompa di circolazione del refrigerante
Relè AIRMATIC
Pannello dei fusibili del cruscotto
| Descrizione | [A] |
| Protegge la connessione tra la batteria ausiliaria e l’unità di controllo elettronica del blocco di accensione e l’unità di controllo SAM anteriore (per motore 276 dal 01.09.2014 o con motore 274) | 5 |
Relè e fusibile della batteria ausiliaria
| Numero | Descrizione |
| F96 | Fusibile ausiliario 30 nel circuito della batteria |
| K114 | Relè ausiliario della batteria con funzione ECO start / stop |
