BMW 730, 735i, 735iL, 750iL (e32) (1991) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 7 (730, 735i, 735iL, 750iL – E32) 1991, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW 730, 735i, 735iL, 750iL (e32) 1991 – schema della scatola dei fusibili
Anno di produzione: 1991.
Fusibile accendisigari (presa di alimentazione) in BMW E32 è il fusibile 2 (connettore 6331) nella scatola dei fusibili.

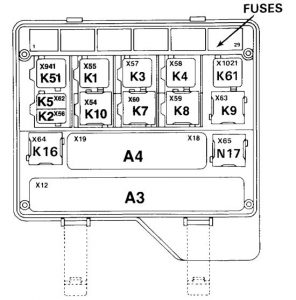

Scatola di distribuzione anteriore
scatola di distribuzione anteriore
| Posizione | Connettore | Descrizione |
| A3 | X12 | Controllo della lampada, modulo |
| A4 | X18, X19 | Controlla il modulo di controllo |
| K1 | X55 | Relè del motorino di avviamento (automatico) |
| K2 | X56 | Relè del clacson |
| K3 | X57 | Relè di scarico, KLR |
| K4 | X58 | Relè del ventilatore |
| K5 | X62 | Relè della pompa di lavaggio |
| K7 | X60 | Relè di monitoraggio delle luci di posizione |
| K8 | X59 | Relè del deumidificatore anteriore / pompa dell’acqua |
| K9 | X63 | Relè di scarico, KL15 |
| K10 (senza ASC) | X54 | Protezione contro le sovratensioni ABS |
| K16 | X64 | Relè delle luci di emergenza |
| K51 | X941 | Relè delle luci di emergenza |
| K61 | X1021 | Relè di scarico, KL61 |
| N17 | X64 | Unità di controllo dell’impatto |
Fusibili
| Posizione | Ampere [A] | Connettore | Descrizione |
| 1 | 15 | 1374 | Controllo elettronico della farfalla |
| 1375 | Controllo elettronico della farfalla | ||
| 2465 | Controllo elettronico della trasmissione (EGS / EML) | ||
| 3435 | Avviso pastiglie dei freni | ||
| 3450 | ABS | ||
| 3451 | Controllo automatico della stabilità | ||
| 3452 | Controllo automatico della stabilità e della trazione (ASC + T) | ||
| 6200 | Set di indicatori / controllo di controllo | ||
| 6301 | Monitor della lampada (LKM) | ||
| 6314 | Luci di Parcheggio / Coda / Marker / Sotto il cofano | ||
| 6325 | Luci di stop | ||
| 6571 | Cruise control (Tempomat) | ||
| 6572 | Cruise control (EML) | ||
| 2 | 7,5 | 6167 | Spruzzatore dei fari / fari fendinebbia (ZKE) |
| 6300 | Dettagli dell’interruttore della luce | ||
| 6301 | Monitor della lampada (LKM) | ||
| 6312 | Accendi le luci di emergenza | ||
| 6313 | Faro / luci fendinebbia | ||
| 6330 | Luci interne (ZKE) | ||
| 6331 | Illuminazione del vano portaoggetti / accendino per sigari / posacenere / spina di ricarica | ||
| 3 | 7,5 | 6167 | Spruzzatore dei fari / fari fendinebbia (ZKE) |
| 6300 | Dettagli dell’interruttore della luce | ||
| 6301 | Monitor della lampada (LKM) | ||
| 6312 | Accendi le luci di emergenza | ||
| 6313 | Faro / luci fendinebbia | ||
| 4 | 7,5 | 6167 | Spruzzatore dei fari / fari fendinebbia (ZKE) |
| 6300 | Dettagli dell’interruttore della luce | ||
| 6301 | Monitor della lampada (LKM) | ||
| 6313 | Faro / luci fendinebbia | ||
| 6314 | Luci di Parcheggio / Coda / Marker / Sotto il cofano | ||
| 6320 | Luci di licenza / bagagliaio | ||
| 6330 | Luci interne (2KE) | ||
| 6331 | Illuminazione del vano portaoggetti / accendino per sigari / posacenere / spina di ricarica | ||
| 5 | 10 | 6167 | Spruzzatore dei fari / fari fendinebbia (ZKE) |
| 6300 | Dettagli dell’interruttore della luce | ||
| 6301 | Monitor della lampada (LKM) | ||
| 6313 | Faro / luci fendinebbia | ||
| 6314 | Luci di Parcheggio / Coda / Marker / Sotto il cofano | ||
| 6320 | Luci di licenza / bagagliaio | ||
| 6330 | Luci interne (2KE) | ||
| 6331 | Illuminazione del vano portaoggetti / accendino per sigari / posacenere / spina di ricarica | ||
| 6 | 15 | 6312 | Accendi le luci di emergenza |
| 7 | 15 | 6301 | Monitor della lampada (LKM) |
| 6313 | Faro / luci fendinebbia | ||
| 8 | – | – | – |
| 9 | 15 | 6133 | Clacson |
| 6450 | Controllo automatico del clima (IHKA) | ||
| 6454 | Ventilatore ausiliario | ||
| 6501 | Telefono cellulare (normative) | ||
| 10 | 7,5 | 6301 | Monitor della lampada (LKM) |
| 6313 | Faro / luci fendinebbia | ||
| 11 | 7,5 | 6301 | Monitor della lampada (LKM) |
| 6313 | Faro / luci fendinebbia | ||
| 12 | 7,5 | 3715 | Controllo elettronico degli ammortizzatori (EDC) |
| 5116 | Specchio elettrico | ||
| 5119 | Specchi di memoria | ||
| 6200 | Set di indicatori / controllo di controllo | ||
| 6322 | Luci di emergenza | ||
| 13 | 7,5 | 6301 | Monitor della lampada (LKM) |
| 6312 | Accendi le luci di emergenza | ||
| 6313 | Faro / luci fendinebbia | ||
| 14 | 7,5 | 6301 | Monitor della lampada (LKM) |
| 6312 | Accendi le luci di emergenza | ||
| 6313 | Faro / luci fendinebbia | ||
| 15 | 7,5 | 6151 | Spazzole del parabrezza (ZKE) |
| 6156 | Spazzole del parabrezza (ZKE) | ||
| 6331 | Illuminazione del vano portaoggetti / accendino per sigari / posacenere / spina di ricarica | ||
| 6581 | Computer di bordo | ||
| 16 | 20 | 3231 | Colonna dello sterzo con memoria |
| 5119 | Specchi di memoria | ||
| 5201 | Posti di memoria | ||
| 5202 | Sostegno per legno | ||
| 5203 | Sedili riscaldati | ||
| 17 | 7,5 | 1230 | Sistema di ricarica |
| 1240 | Inizio | ||
| 1360 | Elettronica di iniezione (DME 1.3) | ||
| 1361 | Elettronica di iniezione (DME / EML 1.3) | ||
| 1367 | Elettronica di iniezione (DME / EML 1.7) | ||
| 1374 | Controllo elettronico della farfalla | ||
| 1375 | Controllo elettronico della farfalla | ||
| 2460 | Controllo elettronico della trasmissione (EGS) | ||
| 2465 | Controllo elettronico della trasmissione (EGS / EML) | ||
| 3435 | Avviso pastiglie dei freni | ||
| 3450 | ABS | ||
| 3451 | Controllo automatico della stabilità | ||
| 3452 | Controllo automatico della stabilità e della trazione (ASC + T) | ||
| 5116 | Specchio elettrico | ||
| 5119 | Specchi di memoria | ||
| 5120 | Riscaldamento della serratura della porta (ZKE) | ||
| 5133 | Sedili elettrici | ||
| 5201 | Posti di memoria | ||
| 5410 | Tetto apribile (ZKE) | ||
| 6100 | Central Body Electronics (ZKE) | ||
| 6167 | Spruzzatore dei fari / fari fendinebbia (ZKE) | ||
| 6200 | Set di indicatori / controllo di controllo | ||
| 6330 | Luci interne (ZKE) | ||
| 6571 | Tempomat (Tempomat) | ||
| 6575 | Sistema antifurto (DWA) | ||
| 6581 | Computer di bordo | ||
| 6610 | Aspetto interno (IRS) | ||
| 18 | 15 | 3231 | Colonna dello sterzo con memoria |
| 5119 | Specchi di memoria | ||
| 5201 | Riscaldamento della serratura della porta (ZKE) | ||
| 6330 | Luci interne (ZKE) | ||
| 6500 | Radio / lettore CD (normative) | ||
| 6575 | Sistema antifurto (DWA) | ||
| 19 | 30 | 6413 | Ventilazione nel bagagliaio |
| 6450 | Controllo automatico del clima (IHKA) | ||
| 20 | 7,5 | 1374 | Controllo elettronico della farfalla |
| 1375 | Controllo elettronico della farfalla | ||
| 3435 | Avviso pastiglie dei freni | ||
| 5126 | Chiusura centralizzata (ZKE) | ||
| 5133 | Sedili elettrici | ||
| 5410 | Tetto apribile (ZKE) | ||
| 6200 | Set di indicatori / controllo di controllo | ||
| 6314 | Luci di Parcheggio / Coda / Marker / Sotto il cofano | ||
| 6322 | Luci di emergenza | ||
| 6413 | Ventilazione nel bagagliaio | ||
| 6450 | Controllo automatico del clima (IHKA) | ||
| 6575 | Sistema antifurto (DWA) | ||
| 6581 | Computer di bordo | ||
| 21 | 7,5 | 6300 | Dettagli dell’interruttore della luce |
| 6413 | Ventilazione nel bagagliaio | ||
| 6420 | Deumidificatore / antenna del vetro posteriore | ||
| 6450 | Controllo automatico del clima (IHKA) | ||
| 22 | 30 | 6167 | Spruzzatore dei fari / fari fendinebbia (ZKE) |
| 23 | 15 | 1361 | Elettronica di iniezione (DME / EML 1.3) |
| 1357 | Elettronica di iniezione (DME / EML 1.7) | ||
| 24 | 15 | 1367 | Elettronica di iniezione (DME / EML 1.7) |
| 25 | 30 | 6454 | Ventilatore ausiliario |
| 26 | 30 | 6331 | Illuminazione del vano portaoggetti / accendino per sigari / posacenere / spina di ricarica |
| 27 | 30 | 5200 | Sedili elettrici |
| 5203 | Sedili riscaldati | ||
| 28 | 15 | 1230 | Sistema di ricarica |
| 1357 | Elettronica di iniezione (DME / EML 1.7) | ||
| 3240 | Servosterzo (Servotronic) | ||
| 6169 | Riscaldatori a flusso per spruzzatori del parabrezza | ||
| 25 | 7,5 | 3451 | Controllo automatico della stabilità |
| 5200 | Sedili elettrici | ||
| 5203 | Sedili riscaldati | ||
| 5205 | Appoggiatesta automatico posteriore | ||
| 6169 | Riscaldatori a flusso per spruzzatori del parabrezza | ||
| 6200 | Set di indicatori / controllo di controllo | ||
| 6450 | Controllo automatico del clima (IHKA) | ||
| 6454 | Ventilatore ausiliario |
Scatola di distribuzione posteriore
| Numero | Connettore | Descrizione |
| A1 | X253, X254, X255, X332 | Modulo generale |
| A5 | X258, X259 | Modulo relè |
| A13 | X616 | Controllore del poggiatesta posteriore |
| K11 | X293 | Relè dei tergicristalli |
| K13 | X2922 | Relè del deumidificatore posteriore |
| K15 | X294 | Relè di protezione dell’alimentazione elettrica |
| K27 | X631 | Relè di riscaldamento / posizione del sedile posteriore sinistro (con sedili posteriori elettrici) |
| K28 | X632 | Relè di riscaldamento / posizione del sedile posteriore destro (con sedili posteriori elettrici) |
| K600 | X620 | Relè di riscaldamento dei sedili posteriori / poggiatesta (senza sedili posteriori elettrici) |
| N13 | X262 | Unità di controllo della serratura a infrarossi |
Fusibili
| Posizione fusibile | Ampere [A] | Connettore | Descrizione |
| 30 | 7,5 | 5119 | Specchi di memoria |
| 5120 | Riscaldamento della serratura della porta (ZKE) | ||
| 5126 | Chiusura centralizzata (ZKE) | ||
| 5133 | Finestrini elettrici (ZKE) | ||
| 5201 | Sedile con memoria | ||
| 5410 | Tetto apribile (ZKE) | ||
| 6100 | Elettronica centrale della carrozzeria (ZKE) | ||
| 6330 | Illuminazione interna (ZKE) | ||
| 31 | 7,5 | 5126 | Finestrini elettrici (ZKE) |
| 5133 | Finestrini elettrici (ZKE) | ||
| 5410 | Tetto apribile (ZKE) | ||
| 6575 | Sistema antifurto (DWA) | ||
| 6610 | Blocco a infrarossi (IRS) | ||
| 32 | 15 | – | – |
| 33 | 15 | 6200 | Set di indicatori / controllo di controllo |
| 6320 | Luci della targa / bagagliaio | ||
| 6330 | Illuminazione interna (ZKE) | ||
| 6331 | Illuminazione del vano portaoggetti / accendino per sigari / posacenere / spina di ricarica | ||
| 6575 | Sistema antifurto (DWA) | ||
| 34 | – | – | – |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | 30 | 5200 | Sedili elettrici |
| 5203 | Sedili riscaldati | ||
| 5205 | Appoggiatesta automatico posteriore | ||
| 41 | 30 | 6500 | Radio / lettore CD (normative) |
| 6575 | Sistema antifurto (DWA) | ||
| 42 | 30 | 5201 | Sedile con memoria |
| 43 | 30 | 5200 | Sedili elettrici |
| 44 | 30 | 5133 | Finestrini elettrici (ZKE) |
| 5201 | Sedile con memoria | ||
| 5410 | Tetto apribile (ZKE) | ||
| 6100 | Elettronica centrale della carrozzeria (ZKE) | ||
| 6161 | Spazzole del parabrezza (ZKE) | ||
| 6166 | Spruzzatore del parabrezza (ZKE) | ||
| 6167 | Spruzzatore dei fari / fendinebbia (ZKE) | ||
| 6330 | Illuminazione interna (ZKE) | ||
| 45 | 30 | – | – |
| 46 | 30 | 6420 | Deumidificatore / antenna del vetro posteriore |
| 47 | 30 | 6100 | Elettronica centrale della carrozzeria (ZKE) |
| 48 | 15 | – | – |
| 49 | 10 | 6501 | Telefono cellulare (normative) |
| 50 | 30 | – | – |
| 51 | 7,5 | – | – |
| 52 | – | – | – |
| 53 | – | – | – |
| 54 | – | – | – |

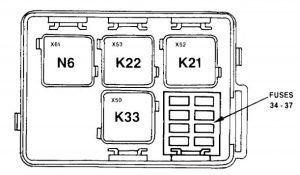

Scatola ausiliaria dei relè 1
scatola dei relè ausiliari 1
| Numero | Connettore | Descrizione |
| K21 | X52 | Relè di velocità normale |
| K22 | X53 | Relè veloce |
| K33 | X56 | Relè motronic dell’aria condizionata |
| N6 | X61 | Modulo del faro / luce fendinebbia anteriore (SRA) |
Scatola ausiliaria dei relè 2
scatola dei relè ausiliari 2
| Numero | Connettore | Descrizione |
| K210 | X6311 | Relè della pompa del carburante I |
| K211 | X6321 | Relè della pompa del carburante II |
| K212 | X6310 | Relè principale I |
| KK213 | X6320 | Relè principale II |
| – | X6001 | Connettore (8 PIN) |
| – | X8575 | Connettore (2 PIN) |
| – | X6400 | Palo di intersezione B + |
